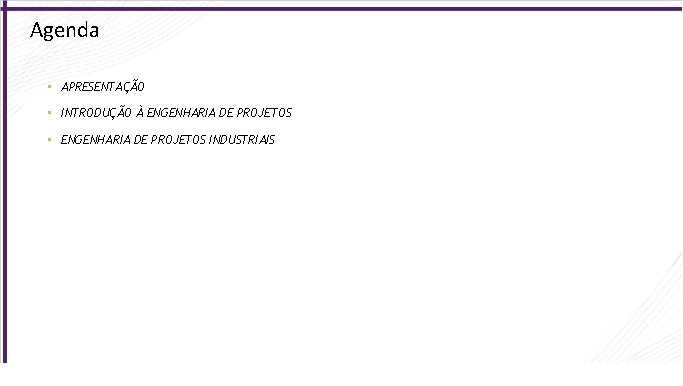

Agenda • APRESENTAÇÃO • INTRODUÇÃO À ENGENHARIA DE PROJETOS • ENGENHARIA DE PROJETOS INDUSTRIAIS

Apresentação • Flavio Waltz • Engenheiro Químico, pela Escola de Química da UFRJ (turma 94. 1), formado em 98, cum lauda. • Mestrado em processos químicos e bioquímicos (Escola de Quimica – UFRJ 2012) • Mestre em Taekwon-do , 4° Dan – World Taekwon-do Federation (WTF) • Sócio Fundador da RADIX Engenharia e Software SA; • 13 anos na Chemtech de estagiário a gerente sênior – Divisão de Projetos Especiais

Apresentação • Apostila - ENGENHARIA DE PROJETOS INDUSTRIAIS • Professor: Ricardo Prado Tamietti (Unileste MG) • Objetivo – apresentar conceitos de engenharia de projetos industriais para graduandos, introduzindo conceitos aplicados em empresas de engenharia e industrias. • Avaliação – trabalho individual • Indicação de livros e vídeos para complementar exposição dos conteúdos didáticos. • Aulas 18 e 25 de janeiro – 4 horas. • Material será disponibilizado no diretório da escola de química pelo Prof. Carlos Perlingeiro

Introdução à Engenharia de Projeto • o que é a engenharia de projetos? • Projeto (empreendimento) - O termo "projeto" representa o conjunto de estudos e realizações físicas que vão desde a concepção inicial de uma idéia (materializada através de documentos técnicos) até sua concretização na forma de um empreendimento em operação. É um trabalho intelectual, de grande importância técnica, envolvendo experiência e significativa abrangência de conhecimentos normativos, físicos, matemáticos e da legislação, para proporcionar segurança e conforto, objetivando o melhor custo/benefício ao usuário e ao empreendimento. Representa as práticas e experiências (boas ou ruins) do projetista. • Engenharia ? ?

Introdução à Engenharia de Projeto • Engenharia, conforme já apresentado, vem de engenho, habilidade, uma palavra que tem origem na palavra latina ingeniu. No dicionário, são encontradas as seguintes definições para as palavras “engenhar” e “engenharia”: engenhar: inventar, criar, engendrar; engenharia: aplicação de conhecimentos científicos e empíricos e certas habilitações específicas à criação de estruturas, dispositivos e processos para converter recursos naturais em formas adequadas ao atendimento das necessidades humanas (FERREIRA, 2004). • Em 1828, o engenheiro inglês Thomas Tredgold, na elaboração dos estatutos do Instituto dos Engenheiros Civis Ingleses, deu uma definição de engenharia que ficou clássica: A arte de dirigir as grandes fontes de energia da natureza para o uso e a conveniência do homem. Conclui-se desta feliz definição que a história da engenharia de qualquer nação ou coletividade confunde-se, em grande parte, com a própria história do desenvolvimento. ENGENHARIA = Ciências + Tecnologia + Matemática + Criatividade (juntas, resolvendo problemas !!!

Problema 1 – Como descer um transformador quebrado de sua base, sem utilização de um guindaste, na URSS antes da segunda guerra Mundial – cidade de Baku (capital do Azerbajão)? Problema 2 – Fábrica de lâmpadas – Como medir a qualidade da lâmpada, mais precisamente a pressão dos gases internos. (sem quebrá-la)? ? Pré-Sal ? ? ?

Introdução à Engenharia de Projeto • Engenharia não é só ciência - Exemplificando, a solução de engenharia é a ponte e não os cálculos dos esforços nos pilares. E ponte (solução), cada engenheiro civil tem a sua, porém, todos têm as mesmas leis físicas para manter a ponte estável. Assim, Física e Química, entre outras ciências, são fundamentais para que a solução de engenharia se mostre consistente, mas, não são a engenharia em si. • Engenharia não é só Tecnologia - A construção de casas de baixo custo para suprir o déficit habitacional têm tido como solução a aplicação dos mais variados materiais e suas tecnologias. Assim, o problema de engenharia é construir casas seguras e confortáveis para abrigar o homem. De cada engenheiro virá a aplicação de uma ou outra tecnologia de materiais como parte de uma solução. • Engenharia não é só Matemática - engenharia se faz com a força da matemática, mas a solução de engenharia não segue nenhum postulado matemático. “Para as engenharias, as equações matemáticas traduzem leis físicas que determinam os parâmetros de, por exemplo, um circuito elétrico dentro de um projeto elétrico. Este último sim, uma solução de engenharia. • Engenharia não é só criatividade – só criatividade não resolveremos problemas que requeiram conhecimento técnico , precisamos de conhecimentos científicos, matemáticos e tecnológicos. . .

Introdução à Engenharia de Projetos Sendo assim, a engenharia de projetos, e mais especificamente a de projetos industriais, pode ser definida como a arte de aplicar conhecimentos técnicos visando à implantação, manutenção e ampliação de uma indústria. É a atividade que antecede a operação, que envolve antever os objetivos, pensar, especificar e desenhar as soluções que serão executadas. Como se observa, esse é um processo bastante amplo.

Introdução à Engenharia de Projetos Análise de Viabilidade Projeto Conceitual Projeto Básico Projeto Detalhado Construção e Montagem

Introdução à Engenharia de Projeto Fases de um projeto de engenharia de grande porte Análise de Viabilidade Projeto Conceitual Projeto Básico Projeto Detalhado Construção e Montagem

Introdução à Engenharia de Projeto Empresas de Engenharia Itaipu, Reduc, Fiat, AMBEV, etc Radix, Chemtech, Promon, Engevix, etc

Introdução à Engenharia de Projeto Empresas de Engenharia possuem gerencia de projetos !!! Responsável por novos produtos, projetos internos, Eficiência Energética, etc Exemplo – LEXUS LFA https: //www. youtube. com/watc h? v=Dry. Ie. XBJbk. U&list=PL_72 Bys m. W_k 0_CGwc. Ojfl. BENt. Xbn. U 7 a 3 V &index=25 LEXUS - LFA

Introdução à Engenharia de Projeto Empresas de Engenharia

Introdução à Engenharia de Projeto Empresas de Engenharia Venda de HH (homem hora) Venda de papel – A 1 equivalente

Introdução à Engenharia de Projeto Empresas de Engenharia Diferenciação: Novos Produtos: • EPC, EPCM • Gerenciamento de Empreendimentos • Consultoria Especializada • BOOT

Introdução à Engenharia de Projeto Empresas de Engenharia – exemplo - RADIX

Introdução à Engenharia de Projeto Empresas de Engenharia Serviços Oferecidos

Introdução à Engenharia de Projeto • Demanda de Engenharia no Brasil • • Décadas de 60 e 70 – Anos de Ouro (principal cliente governo) Décadas de 80 e 90 – Crise – Engenheiro que virou suco 2000 – 2010 – Ressurgimento – falta de mão de obra? ? ? Atualmente – Crise Política + Crise Econômica (Até quando) • Brasil forma 30. 000 engenheiros por ano • Coréia do Sul 80. 000, EUA 92. 000, China 400. 000 !!! • Brasil 6 engenheiros por 100. 000 habitantes / 10% dos universitários são de áreas tecnológicos. • EUA 25 engenheiros por 100. 000 habitantes / > 50% dos universitários são de áreas tecnológicas. • Engenheiros no Brasil defasados tecnologicamente e em processos de gestão, com formação incompleta • Empresas como a RADIX treinam suas equipes.

Introdução à Engenharia de Projeto • Forma de Atuação: Autônomo, CLT, PJ (Empresário) • Processo de Terceirização nas empresas favorece criação de empresas de engenharia: • • Conhecimentos específicos: Simulação, CFD, Meio Ambiente, Eficiência Energética, Desenvolvimento de Software, TI e Infraestrutura, Montagem, etc. Vantagens e Desvantagens • Lei da Oferta x Procura afeta tanto compra de carros quanto de engenharia – na crise atual preços pagos para a engenharia são afetados – Criatividade, busca de novos mercados e novos segmentos. • Existem muitos avanços na engenharia nacional: Residencia em Engenharia, 3 D, Softwares, Normas, etc (pág. 58) • Novos Projetos: Vale – S 11 D, Modernização Itaipu, PAC, CSN – Transnordestina, Pré-Sal, RNEST, COMPERJ

Introdução à Engenharia de Projeto É importante salientar, entretanto, que algumas dificuldades neste início de século XXI precisam ser superadas: • • Qual o melhor modelo de contratação dos serviços de engenharia? Comprar projetos de engenharia a preços unitários ou por preço global? Pelo menor BDI ou “esse tal BDI” não serve para isso? Pela menor quantidade de horas por desenho ou pela menor quantidade de desenhos? • Quem vai pagar pelo treinamento e formação de novos profissionais? • Como não misturar os conceitos de “engenhar” e “desenhar’? • Equalização de propostas técnico-comercial

Engenharia de Projeto Industriais Conceitualmente, podemos considerar a engenharia de projeto como um conjunto integrado de técnicas formais pelas quais os empreendimentos, instalações ou equipamentos industriais são concebidos, a partir de uma base de conhecimentos obtidos através de pesquisas científicas e tecnológicas. Geralmente o custo de toda engenharia de projeto é em torno de 5% do custo de todo empreendimento. Então, vale MUITO A PENA investir na melhor engenharia possível. Melhor custo beneficio que existe !!! Uma boa engenharia além de viabilizar o CAPEX dentro do orçamento existente, permite otimizar OPEX !! Metodologia FEL (IPA – independente Project Analysis) possui paralelo com metodologia EVTE – PC – PB – PE. . .

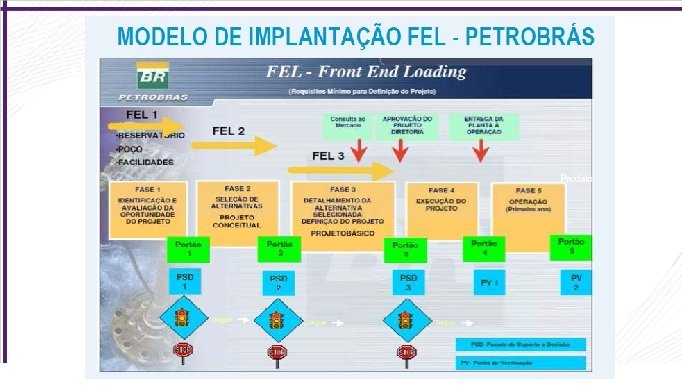

Metodologia Front End Loading (FEL) Visão geral – Desmistificando o FEL – o que ele NÃO é ! Visão geral – Fases de um projeto Visão geral – Custo da Mudança Visão geral – Desmistificando o FEL – o que ele é ! Fases do Empreendimento Utilização Front End-Loading e as Etapas de Engenharia Exemplos: Vale, Petrobras Detalhamento das Etapas: FEL 1, FEL 2, FEL 3 e Portões VIPs (Value Improving Practices) Conclusão Links úteis e referências

Visão Geral – Desmistificando o FEL O que ele NÃO é !! Receita mágica para resolver os problemas do projeto Aplicável apenas a projetos de construção, Óleo e Gás ou Mega Projetos O produto final do planejamento Um novo modismo no mercado de projetos

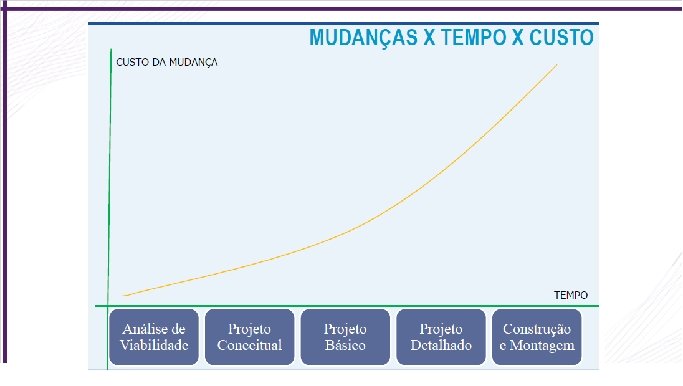

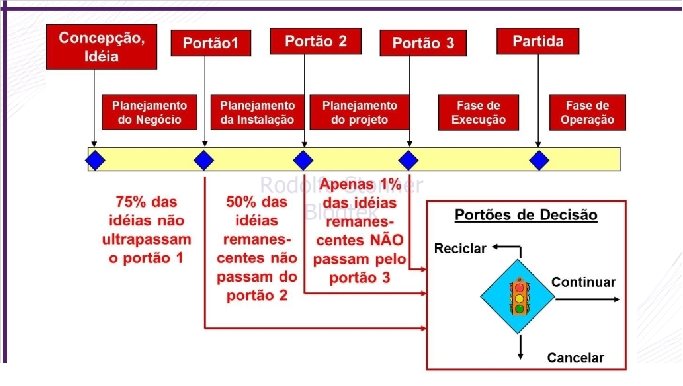

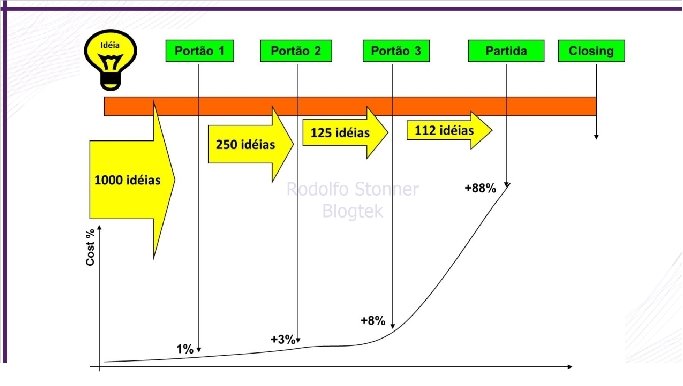

Custo da Mudança

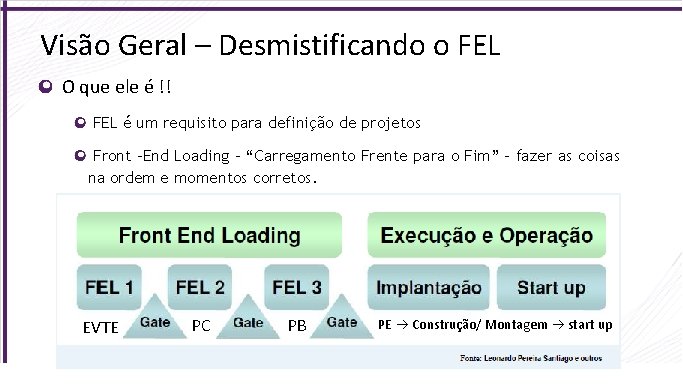

Visão Geral – Desmistificando o FEL O que ele é !! FEL é um requisito para definição de projetos Front –End Loading – “Carregamento Frente para o Fim” – fazer as coisas na ordem e momentos corretos. EVTE PC PB PE Construção/ Montagem start up

Visão Geral – Desmistificando o FEL - O que ele é !!

Visão Geral – Desmistificando o FEL O que ele é !! Assim, de acordo com Barshop (2004) a metodologia objetiva: a) Fazer com que as necessidades do negócio se tornem o parâmetro preliminar para realização (ou não) de investimentos importantes no projeto b) Eliminar/diminuir risco de dispêndio de investimentos em projetos que não iriam trazer retorno c) Minimizar mudanças durante a execução do projeto

Visão Geral – Desmistificando o FEL O que ele é !! Ainda, de acordo com Merrow (1997): a) Tornar os projetos de responsabilidade de equipes multidisciplinares; b) Melhorar a produtividade dos projetos usando a melhor tecnologia disponível.

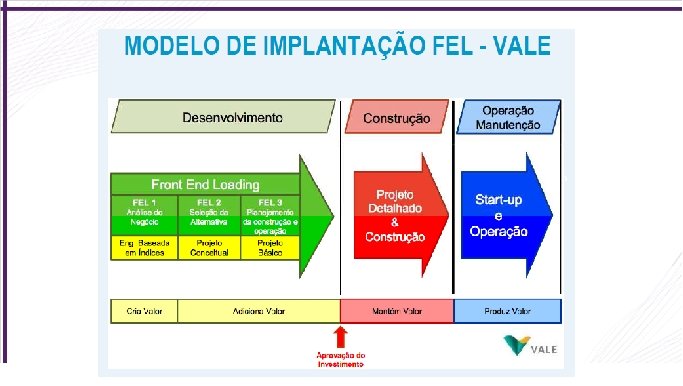

Metodologia Front End Loading – Fases do Empreendimento

Front End-Loading e as Etapas de Engenharia O Front-End Loading (FEL) é uma metodologia de desenvolvimento para projetos de capital que é dividas em três fases. Cada uma destas três fases de desenvolvimento do empreendimento corresponde, respectivamente, uma etapa de engenharia. Porém, vale ressaltar que a, cada fase da metodologia possui outras atividades além da etapa de engenharia.

Front End-Loading e as Etapas de Engenharia

Detalhamento das Etapas do FEL EVTE Projeto Conceitual

FEL 1 - Planejamento do Negócio e Identificação das Soluções / EVTE Objetivo: Validar a oportunidade comercial e selecionar as alternativas que serão analisadas na fase seguinte. Produtos Esperados: estimativas iniciais de custo previsões de mercado, estudos competitivos e

FEL 1 – Identificação de Tecnologias e EVTE

FEL 2 – Projeto Conceitual FEL 2 - Planejamento da seleção de alternativas / Projeto Conceitual Objetivo: Estudar as opções identificadas e direcionar o projeto a uma opção, refinar premissas, atualizar os dados econômicos e começar a definição do projeto. Produtos Esperados: estudo econômico e financeiro mais detalhado, a engenharia conceitual e um refinamento do orçamento. Prova que o projeto é tecnicamente viável Taxa de incerteza: -15% a 25% (algumas publicações -30% a 50%)

FEL 2 – Projeto Conceitual O projeto conceitual deve fornecer os parâmetros gerais do empreendimento industrial para iniciar a engenharia básica. Nesta etapa surge uma excelente oportunidade de verificar a viabilidade técnica e econômica do empreendimento visto que o lay-out geral do projeto é determinado. O produto desta etapa forma um conjunto de definições de parâmetros necessários para elaboração dos projetos de engenharia, definições estas decorrentes das decisões estratégicas e negócios da empresa. Alguns exemplos de produtos resultantes desta etapa são: • Limites de recursos disponíveis • Limites legais • Limites de prazo • Políticas ambientais • Sazonalidade de produção • PFD, Layout (arranjo preliminar)

FEL 2 – Projeto Conceitual

FEL 2 – Projeto Conceitual

FEL 3 – Projeto Básico FEL 3 – Planejamento da implantação do empreendimento Objetivo: Desenvolver a engenharia básica, o plano de execução e a estimativa de custo detalhados para a alternativa selecionada na fase anterior Produtos Esperados: Entre outros, as especificações dos equipamentos, plano de compras, plano de execução do projeto, escopo de trabalho detalhados e uma análise do cronograma.

FEL 3 – Projeto Básico Plot Plan / Arranjo Físico da Unidade Industrial, P&ID Avaliação Individual de cada unidade e fatores de localização Definição da Localização, Dimensões e Características Contrutivas Elementos básicos para dimensionamento: vazão, corrente, volume, produção desejada (ton/h, barris/dia, carros/mês, etc, hectolitros/mês, kwh/hl, etc) Área necessária, métodos construtivos, materiais adequados Critérios de projeto, Normas, Legislações Observáveis. . . Equipe multidisciplinar (Processo, mecânica, elétrica, instrumentação, segurança, tubulação. . . Taxa de incerteza: -10% a 10% (algumas publicações -15% a 30%)

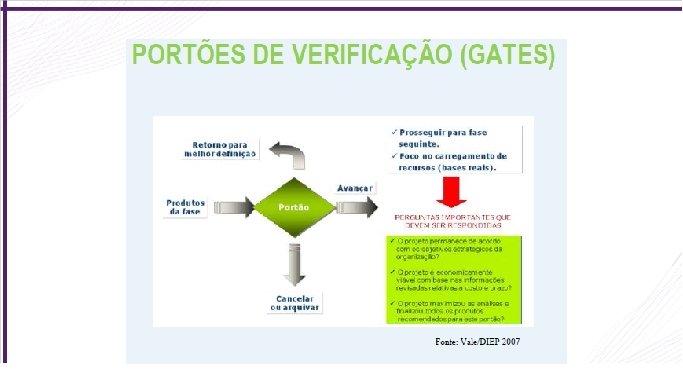

Projeto Detalhado Os projetos detalhados, também chamados de "executivos", se destinam a fornecer os elementos para a construção e montagem de uma planta. O conjunto de informações necessárias e suficientes para a elaboração de um projeto executivo são aquelas que comumente são definidas como projeto básico, que, como visto, representa uma etapa prévia do desenvolvimento do projeto detalhado, em que se consolidam as condições técnico-econômicas e operacionais do projeto e se estabelecem os requisitos básicos para cada integrante do empreendimento. Engenharia de Detalhamento é a etapa subseqüente à Engenharia Básica, onde se detalharão todos os parâmetros de engenharia da planta, os quais permitirão comprar os materiais e componentes complementares, tais como tubulações, válvulas, instrumentos, projeto elétrico, automação industrial, etc. O detalhamento do projeto será a fase definitiva para a implantação física do Empreendimento Ele permite fornecer, fabricar, comprar, construir, montar e por em marcha ("start up") a instalação projetada; Ele facilita muito o entendimento e a montagem do projeto, bem como a aquisição e utilização adequada dos materiais especificados.

Projeto Detalhado Equipe Multidisciplinar também / Taxa de precisão orçamentária - 95% Hoje é possível a montagem de um projeto virtual para análise e ajuda para a discrição dos detalhes já mencionados, visando e antecipando possíveis falhas, possibilitando suas correções antes mesmo da montagem física, como mostrada na figura ao lado.

As Built – como construido Documento fundamental para operação e manutenção da planta com segurança Exigido pelas normas brasileiras Pode ser realizado pelo projetista, pela construtora/ montadora ou empresa terceirizada Ideal é ser realizado durante a contrução/ montagem. Pode conter NAPS (notas de alteração de projeto) ou não. De qualquer maneira precisa ser realizado. As Built depois vira documentação técnica da planta, que deve ser mantida atualizada ao longo do ciclo de vida da mesma do comissionamento ao descomissionamento.

O que mais aprender ? Aprofundar cada uma das fases – Projeto Conceitual , Projeto Básico , Projeto Detalhado, As Built. Atividades realizadas e produtos de cada etapa (por disciplina de engenharia). Sem As Built, como identificar erros de projeto e erros de construção/ montagem? Value Improving Practices (VIPs)

Fábrica da Corona – Mega Projetos Nat. Geo https: //www. youtube. com/watch? v=lg. TMEwihz 18

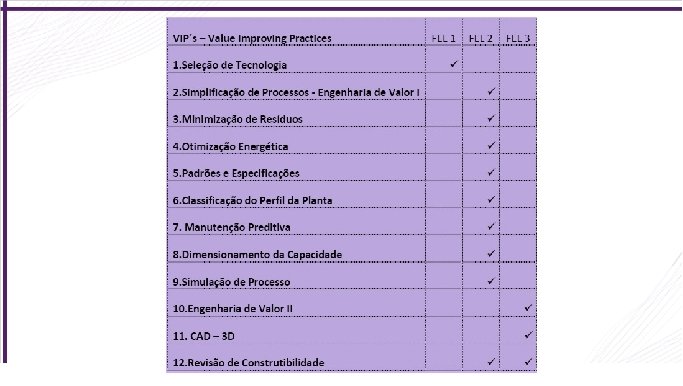

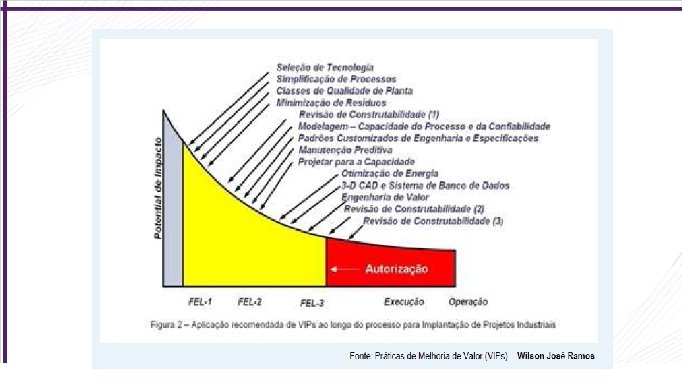

Value Improving Practices (VIPs) 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 13. Seleção de Tecnologia Simplificação de Processos - Engenharia de Valor I Minimização de Resíduos Otimização Energética Padrões e Especificações Classificação do Perfil da Planta Manutenção Preditiva Dimensionamento da Capacidade Simulação de Processo Engenharia de Valor II CAD – 3 D Revisão de Construtibilidade
