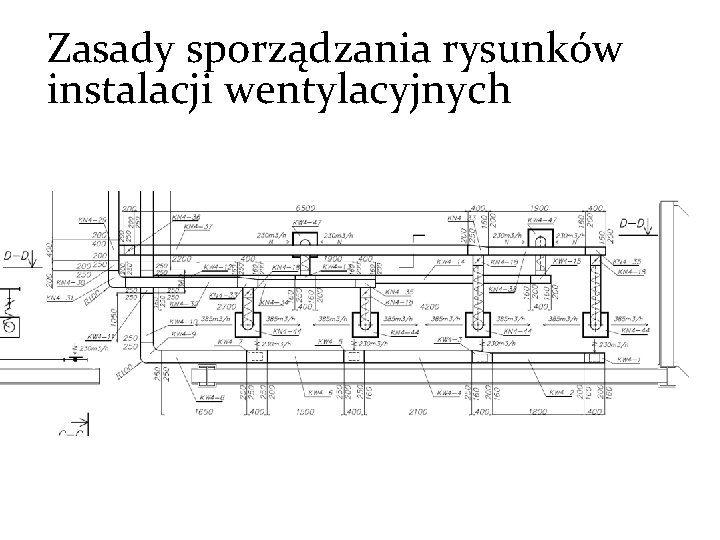

Zasady sporządzania rysunków instalacji wentylacyjnych
Zasady wykonywania rysunków • Norma PN-89/B-01410 Rysunek Techniczny. Zasady wykonywania i oznaczenia. • Katalog budownictwa KB 1 -37. 5. -37. 8. Elementy kanałów i kształtki- urządzenia zakańczające instalację, regulujące i pomocnicze, Zeszyt nr 40, Centralny ośrodek informacji budownictwa, Warszawa 1986
2. Skala rysunku Podziałkę rysunku wykonuje się wg znormalizowanego typoszeregu w zależności od stadium dokumentacji. podstawowa 1: 50 i 1: 100, • dokładna 1: 25 3. a) b) c) Sposób wykonania rysunku powinien umożliwiać: Zwymiarowanie i wyspecyfikowanie wszystkich elementów i urządzeń instalacji, Uwidocznienie wszystkich powiązań wzajemnych instalacji, Zlokalizowanie instalacji względem konstrukcji budowlanej. Kolejność rysunków!!!!
Grubości linii: • Przy doborze grubości linii należy kierować się główną zasadą: • Elementy przez nas projektowane linią grubą (0, 30 mm – elementy istotne, 0, 50 mm – elementy bardzo istotne) • Elementy przez nas nie projektowane takie jak architektura, wyposażenie linią cienką (0, 00 lub 0, 05 mm)
Zasady ogólne Rysunek instalacji powinien: • Umożliwiać zwymiarowanie i wyspecjalizowanie wszystkich urządzeń i elementów instalacji, • W czytelny sposób przedstawić wzajemne powiązania między nimi, • Określać położenie instalacji w stosunku do konstrukcji budowalnej lub urządzeń technologicznych, • Zawierać niezbędną ilość rzutów poziomych, przekrojów i schematów • Pokazywać wszystkie wzajemne powiązania instalacji

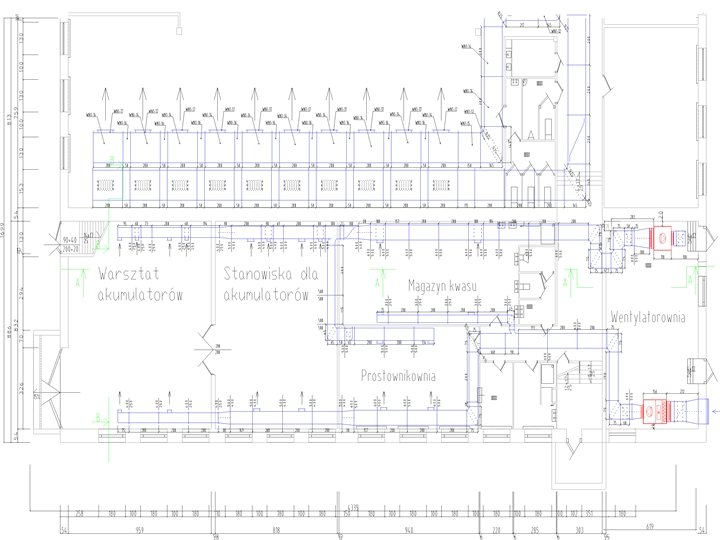

Zawartość rysunku Na rzutach i przekrojach należy zamieścić: • Numer i funkcję pomieszczenia. • Rysowane instalacje. • Wymiary przekrojów długości i średnic przewodów. • Oznaczenie instalacji i elementów. • Wymiarowe powiązanie urządzeń i elementów instalacji z konstrukcją budynku. • Parametry powietrza w pomieszczeniu (temp. , wilg. , nadciśnienie itp. ). • Strumienie powietrza wentylującego/klimatyzującego pomieszczenie. • Niezbędne objaśnienia i instrukcje Dodatkowo: • Koordynacyjne osie budynku. • Rzędne podłóg, kondygnacji podestów. • Obrys urządzeń technologicznych. • Rozmieszczenie podpór i podwieszeń. • Konstrukcje budowlane mające wpływ na prowadzenie instalacji.

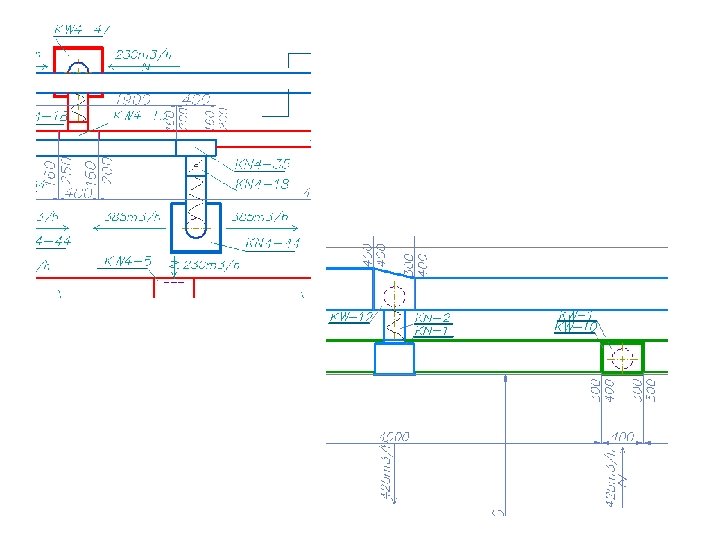

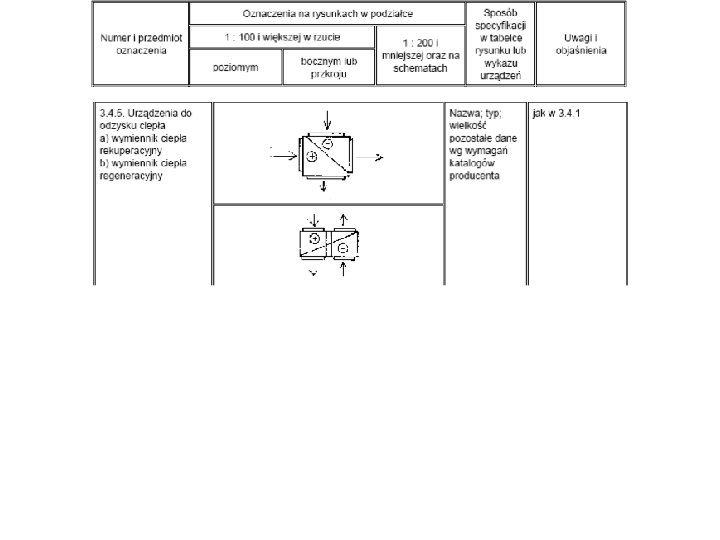

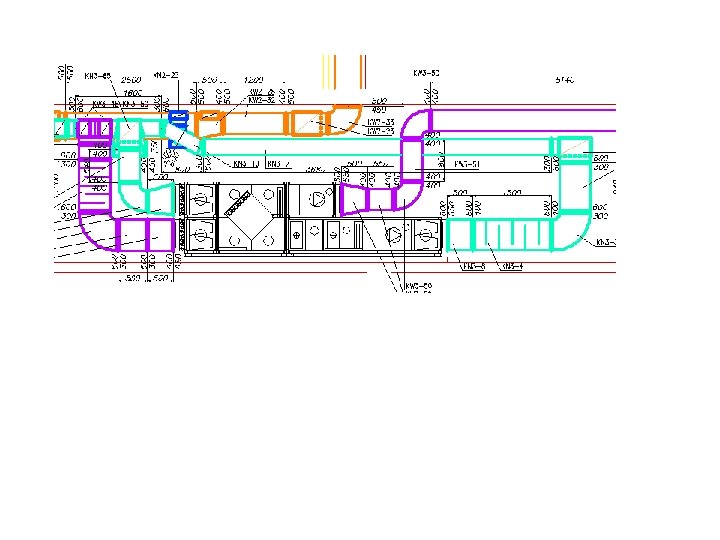

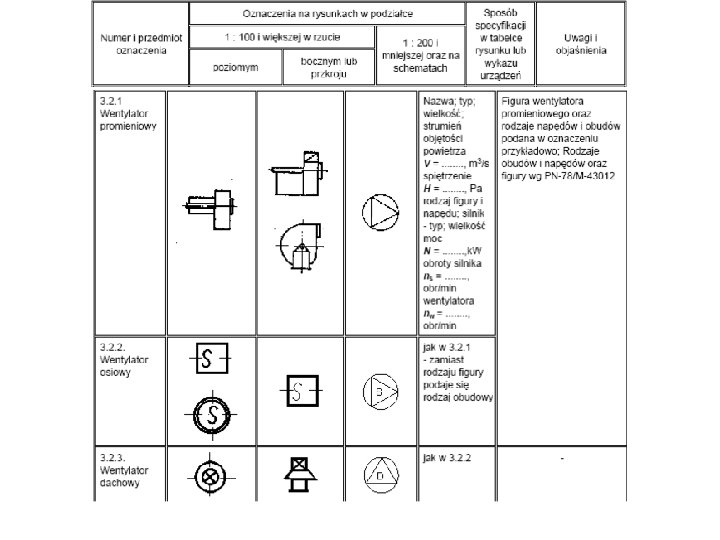

Rzuty i przekroje Każdy zład wentylacyjny oznacza się symbolem literowym i numerem porządkowym: N 1 -1 – instalacja wentylacyjna nawiewna, zład 1, kształtka nr 1 W 3 -34 – instalacja wentylacyjna wywiewna, zład 3, kształtka nr 34 KN 2 -52 – instalacja klimatyzacyjna nawiewna, zład 2, kształtka nr 52 KW 7 -10 - instalacja klimatyzacyjna wywiewna, zład 7, kształtka nr 10

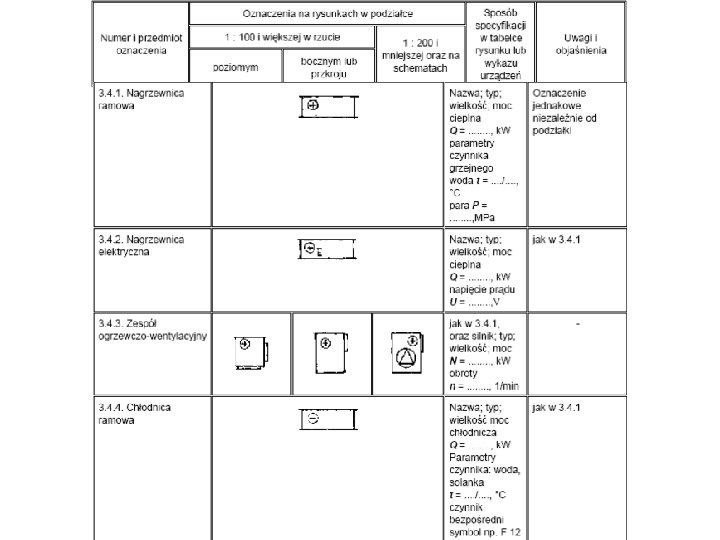

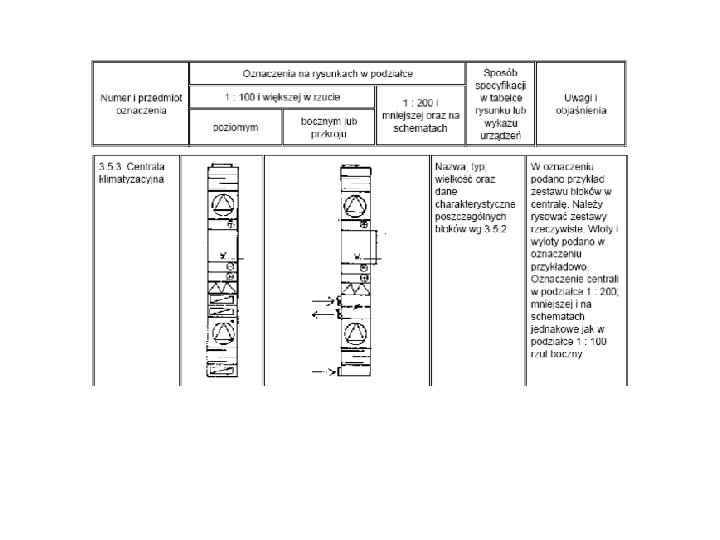

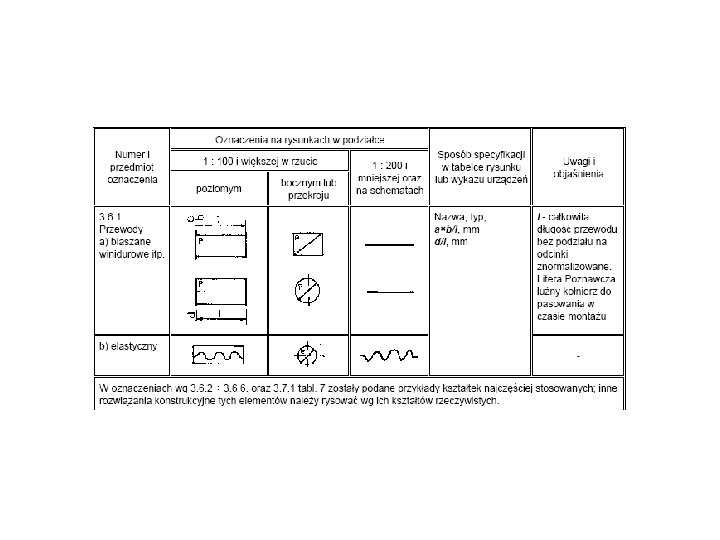

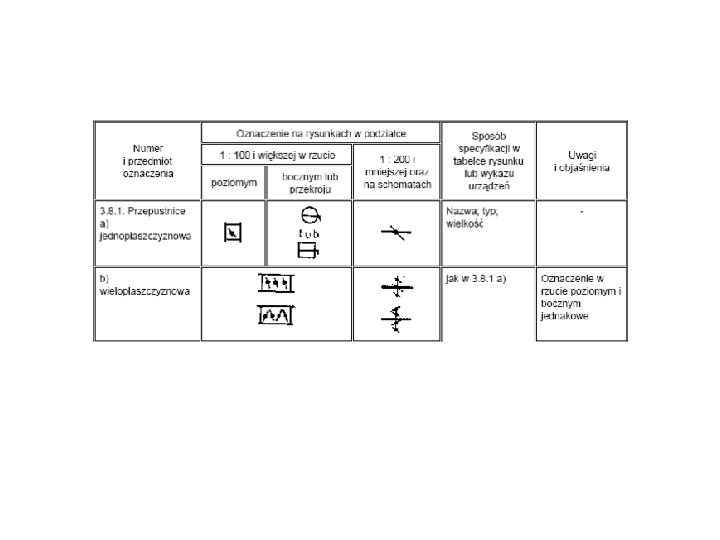

Przewody okrągłe – z oznaczeniem osi Przewody prostokątne zaznaczamy kołnierze Izolacja przewodu

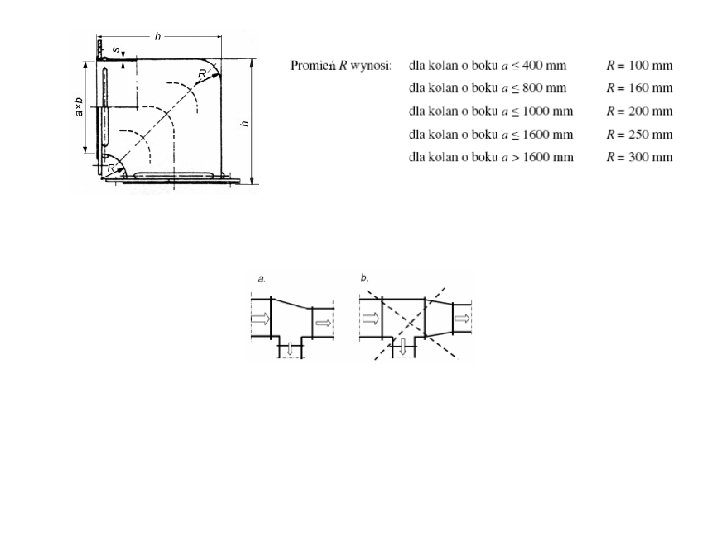

Kolana z kierownicami Łuki segmentowe Kolana o zmiennym przekroju - zasady Kolana opis w liście części

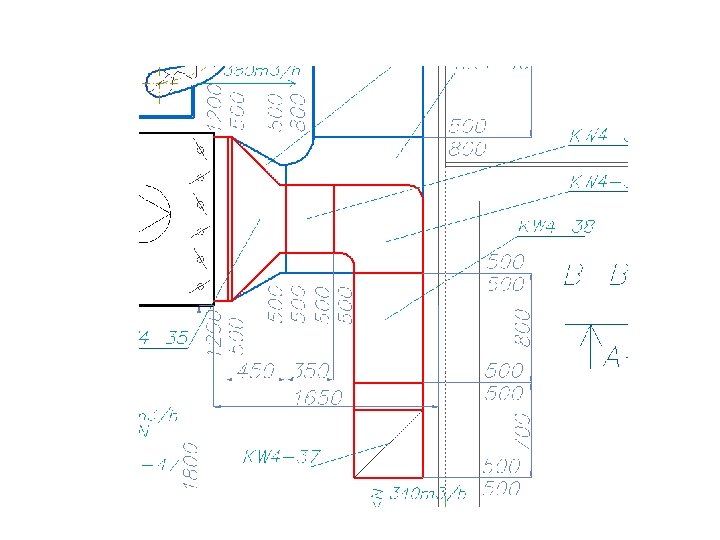

Kolano w przekroju – widoczne krawędzie Kolano w widoku – krawędzie niewidoczne linia przerywana Odsadzka zasady i oznaczanie

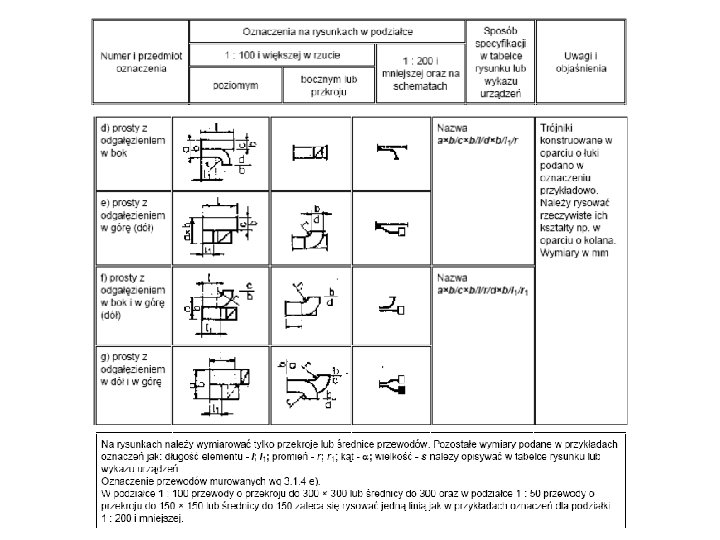

Trójnik opis w liście części

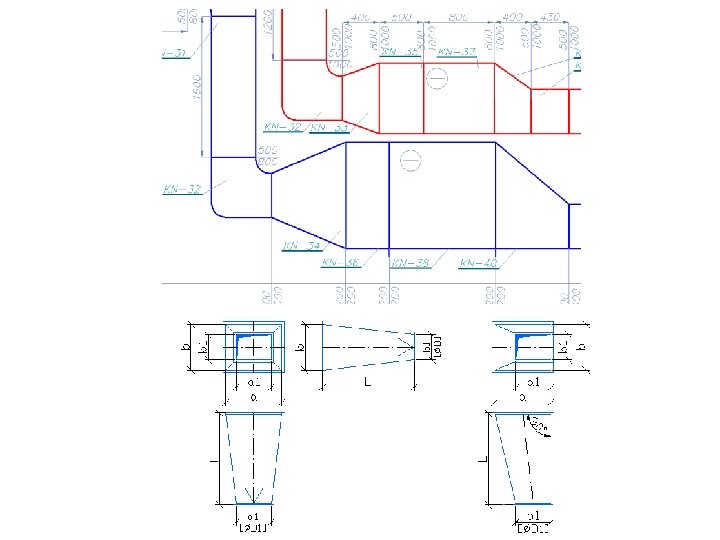

Konfuzory mogą być maksymalnym o kącie rozwarcia nie większym niż <45 Dyfuzory <30 ze względu na opory hydrauliczne.

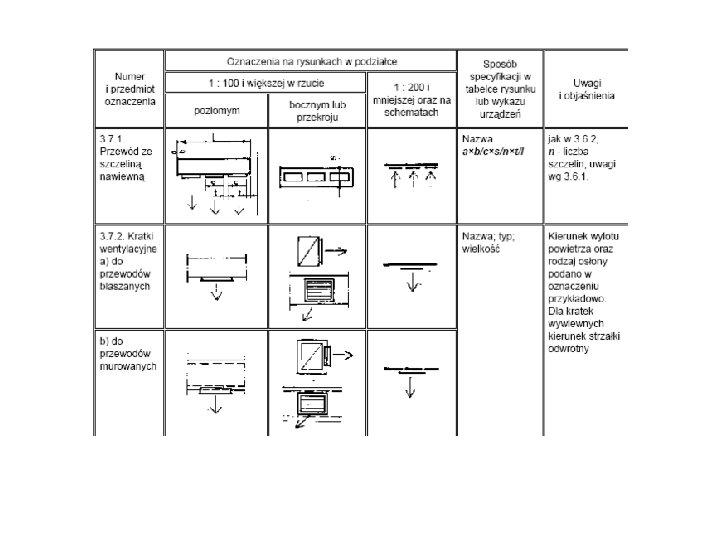

Łączenie nawiewników z kanałami

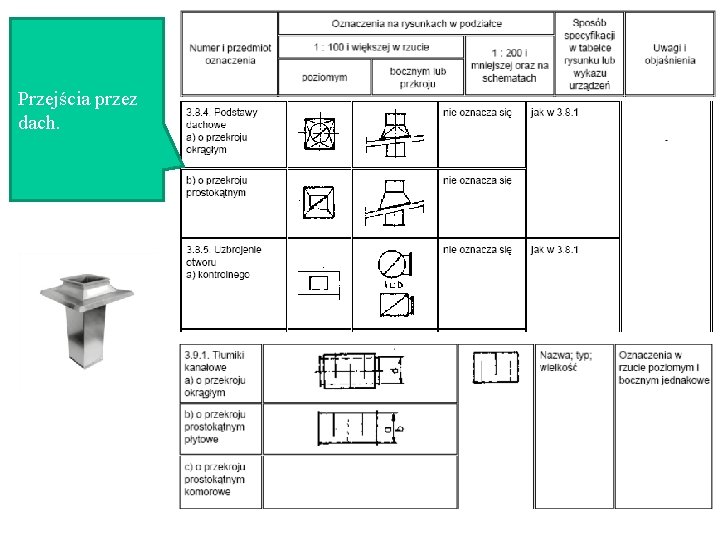

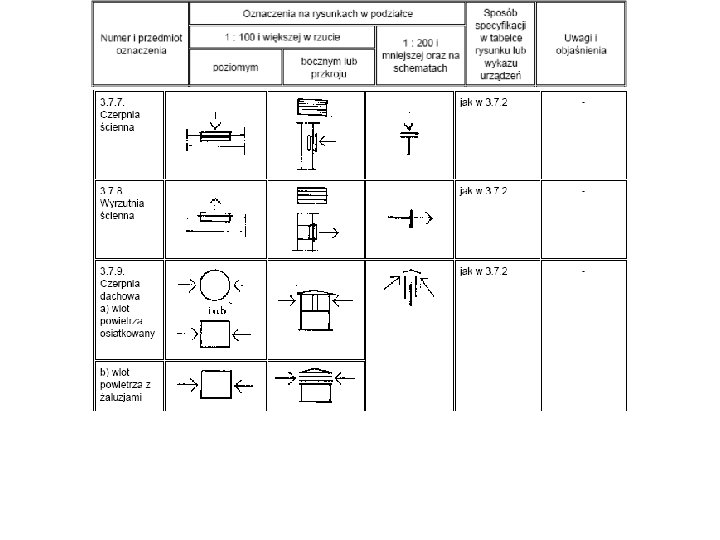

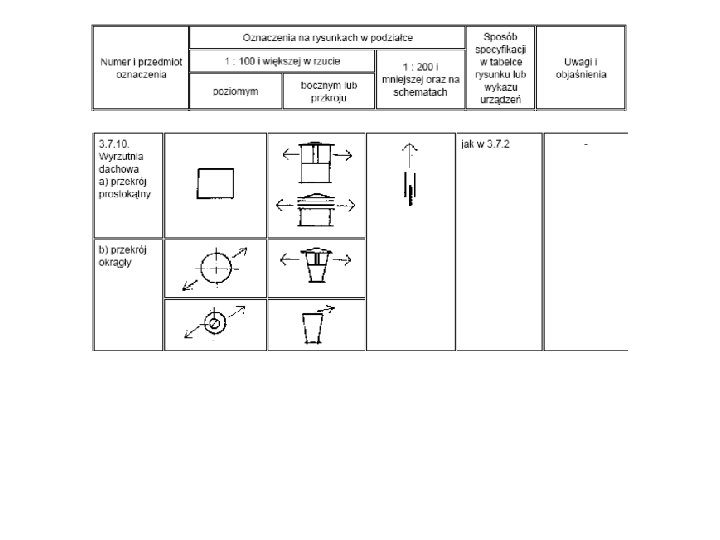

Przejścia przez dach.

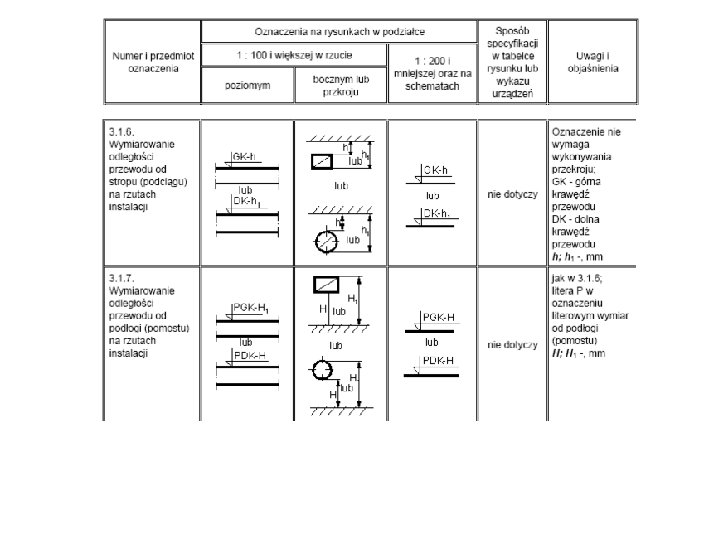

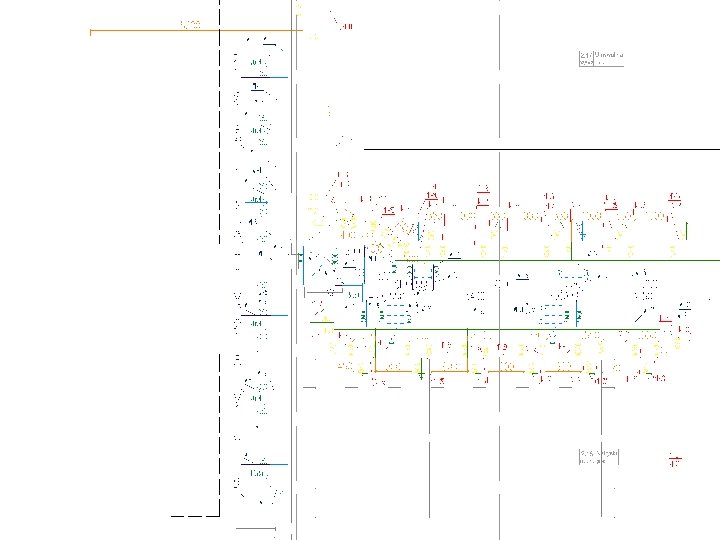

WYMIAROWANIE Na rzutach i przekrojach należy pokazać: § wymiary przekrojów/średnic kanałów § długości odcinków prostych § powiązania urządzeń i elementów instalacji z konstrukcją budynku

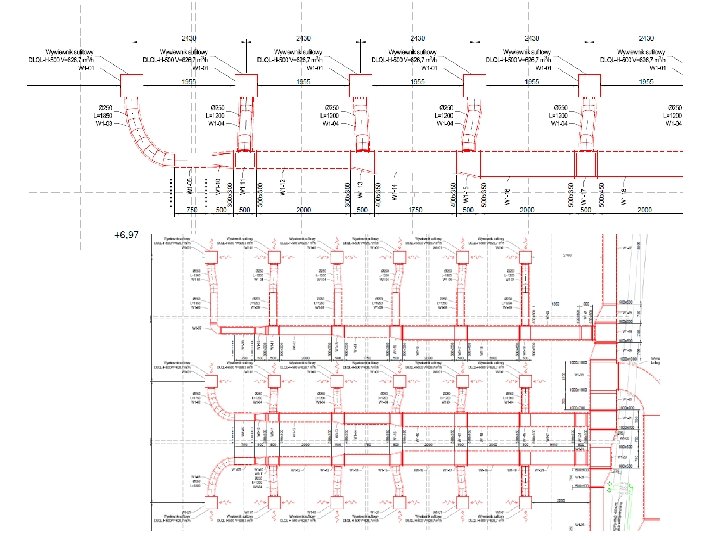

WYMIAROWANIE Wymiarowanie powinno być prowadzone do krawędzi, należy unikać wymiarowania do osi. Należy podać wszystkie, niezbędne wymiary które pozwolą na prawidłowe wykonanie instalacji.

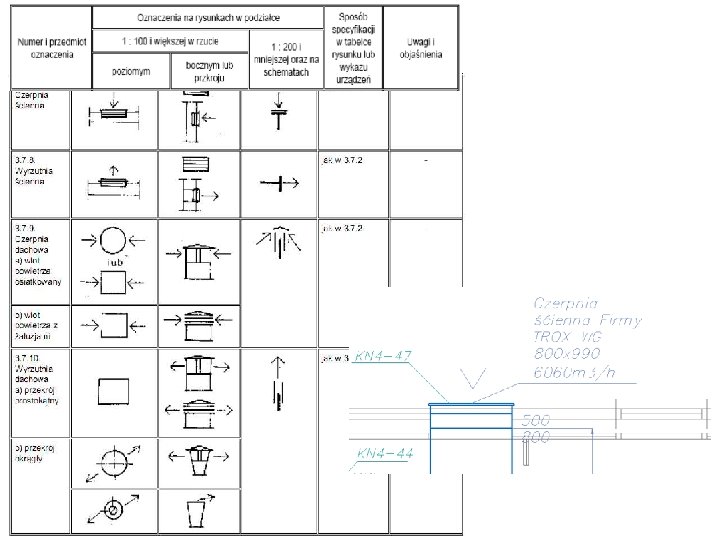

OPISY NA RYSUNKACH Na rzutach i przekrojach należy opisać: § Numery instalacji oraz jej elementów, § Strumienie powietrza wentylującego/ klimatyzującego pomieszczenie.

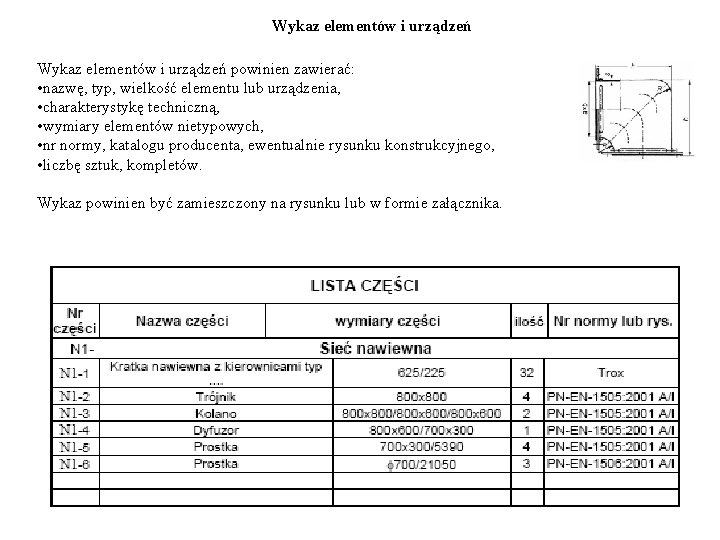

Wykaz elementów i urządzeń powinien zawierać: • nazwę, typ, wielkość elementu lub urządzenia, • charakterystykę techniczną, • wymiary elementów nietypowych, • nr normy, katalogu producenta, ewentualnie rysunku konstrukcyjnego, • liczbę sztuk, kompletów. Wykaz powinien być zamieszczony na rysunku lub w formie załącznika.
Tabela rysunkowa

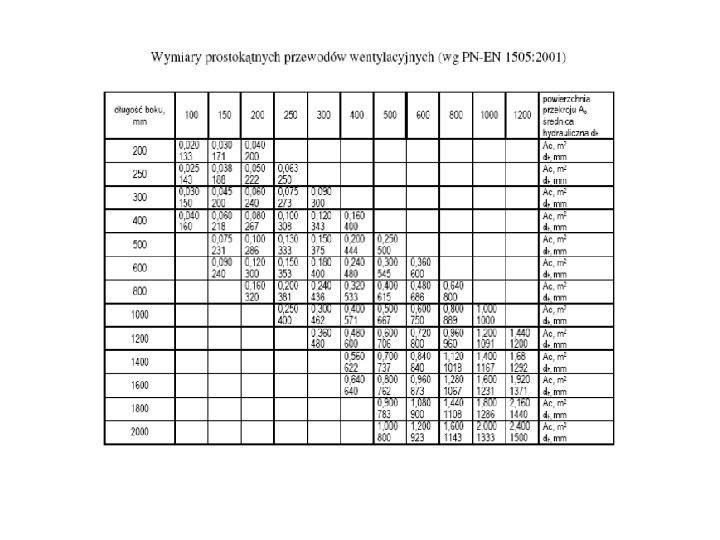

Zalecane maksymalne prędkości przepływu powietrza w przewodach

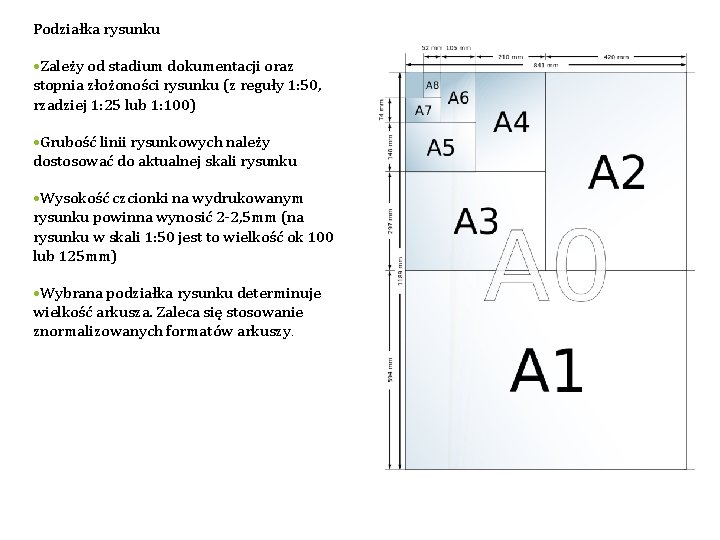

Podziałka rysunku • Zależy od stadium dokumentacji oraz stopnia złożoności rysunku (z reguły 1: 50, rzadziej 1: 25 lub 1: 100) • Grubość linii rysunkowych należy dostosować do aktualnej skali rysunku • Wysokość czcionki na wydrukowanym rysunku powinna wynosić 2 -2, 5 mm (na rysunku w skali 1: 50 jest to wielkość ok 100 lub 125 mm) • Wybrana podziałka rysunku determinuje wielkość arkusza. Zaleca się stosowanie znormalizowanych formatów arkuszy.
