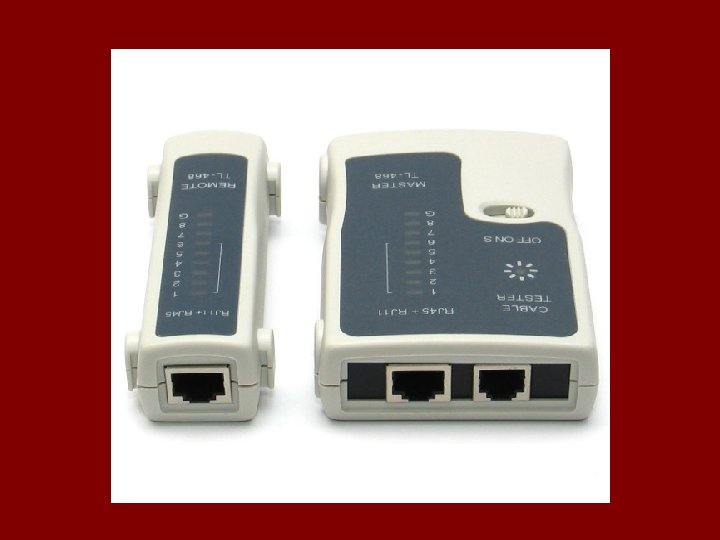

Opis problematyki • Instalator wykonuje standardowe sprawdzenie okablowania pod względem: – Zgodności montażu : system A, B – Ciągłość kabli Do tego celu wykorzystuje prosty tester okablowania, który diagnozuje usterki takie jak: niewłaściwe połączenie oraz brak przejść

Pomiary szczegółowe • W sieciach Ethernet pracujących z prędkością do 100 MB/s wykorzystywane są tylko 2 pary przewodów. Dlatego wystarczy przeprowadzić pomiar takich parametrów jak:

• UPS… I JAK TO MO DZIAŁAĆ

Parametry testu: dla 100 MB/s • Przesłuch zbliżny (NEXT – Near End Crosstalk), • Tłumienie (Attenuation), • Mapa połączeń (Wire map), • Długość (Length),

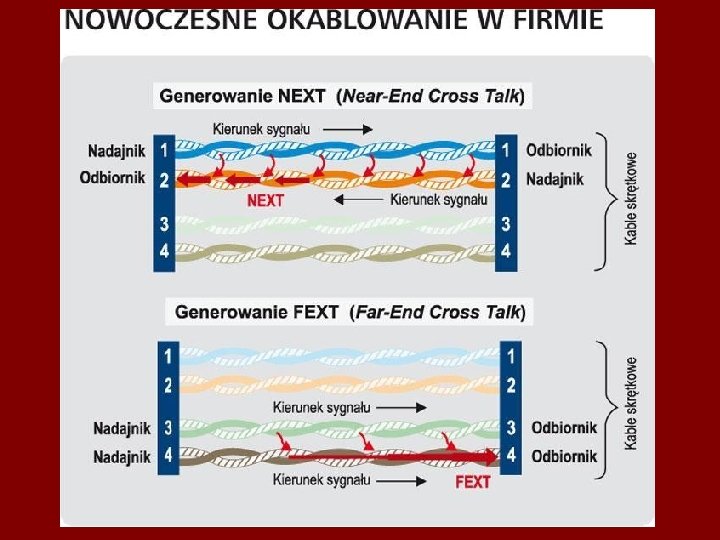

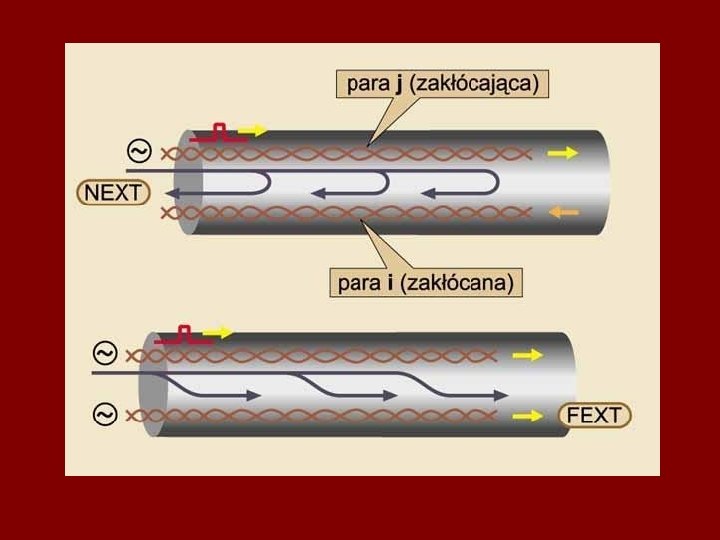

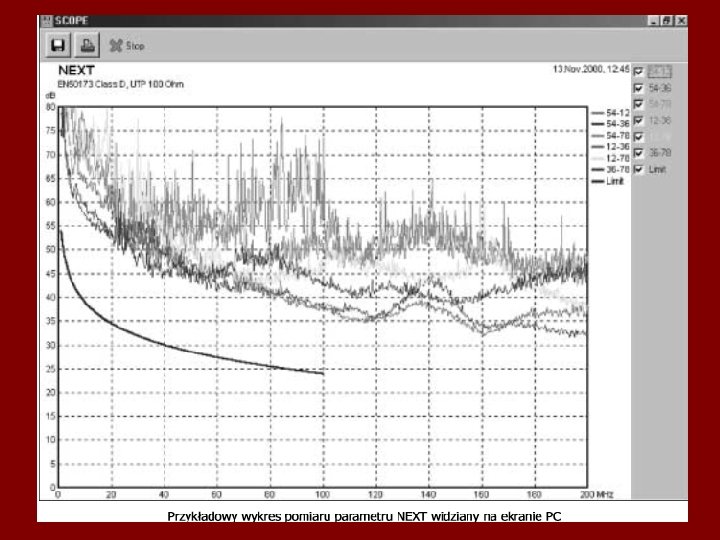

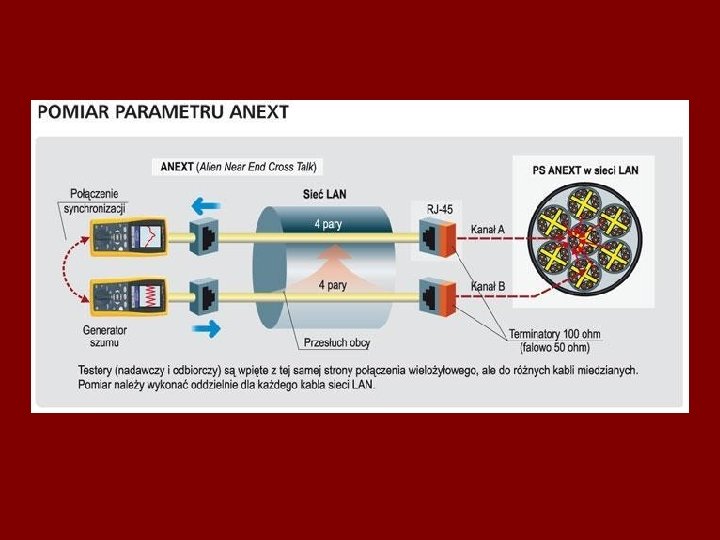

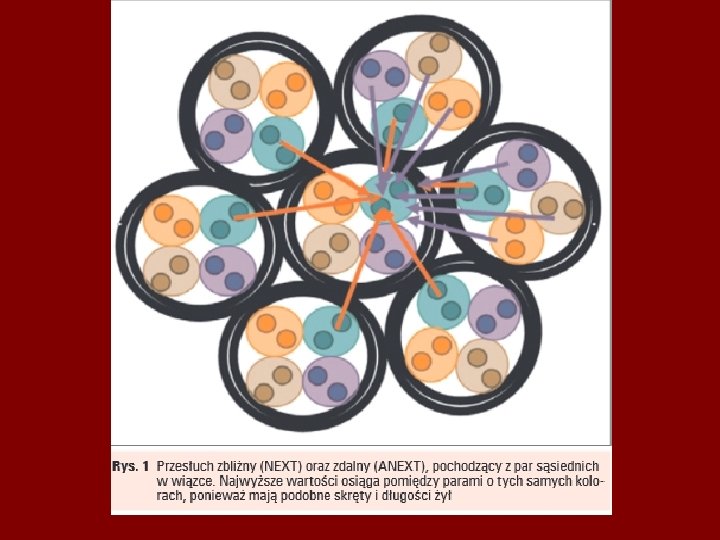

Przesłuch zbliżny (NEXT - Near End Crosstalk) • pomiar przesłuchu zbliżnego NEXT polega na pomiarze poziomu sygnału zaindukowanego w jednej parze przewodów, od sygnału pochodzącego z dowolnej z trzech pozostałych par w kablu czteroparowym. Miarą parametru NEXT jest różnica mocy sygnału przesyłanego w parze zakłócającej i sygnału wytworzonego w parze zakłócanej. Im większa jest wartość bezwzględna NEXT, tym lepsza jest odporność na zakłócenia pochodzące od sygnałów w innych parach kabla. Wartość parametru NEXT jest silnie zależna od częstotliwości. W związku z tym należy dokonać pomiaru w paśmie częstotliwości od l do 100 MHz.

Tłumienie (Attenuation), • określa, o ile zmniejszy się moc sygnału w danej parze przewodów po przejściu przez cały tor kablowy. Parametr ten jest ściśle zależny od częstotliwości i pomiaru dokonuje się w paśmie od l do 100 MHz.

Mapa połączeń (Wire map), • określa, w jakiej sekwencji ułożone są w złączu lub gnieździe poszczególne pary przewodów. Najczęściej spotykanymi sekwencjami są EIA-568 A i EIA-568 B. Parametr ten służy do wykrycia błędów instalacyjnych, takich jak: • zamienione pary (crossed pairs), • zamienione poszczególne przewody (split pairs), • zamienione przewody w parze (reversed pairs).

Długość (Length), określa długość mierzonego toru transmisyjnego. Długość toru transmisyjnego na ogół jest większa od długości kabla, ponieważ pary są ze sobą skręcone, a dodatkowo wszystkie pary są skręcone wokół wspólnej osi. Rzeczywistą długość toru transmisyjnego wyznacza się poprzez pomiar czasu propagacji impulsu elektrycznego lub świetlnego przy znanej prędkości propagacji w danym typie kabla.

Pomiary szczegółowe dla 1 GB/s • W sieciach Ethernet pracujących z prędkością do 1 GB/s należy przeprowadzić pomiar takich parametrów jak:

Parametry testu: dla 1 GB/s • • Power. Sum NEXT Power. Sum ACR FEXT ELFEXT Power. Sum ELFEXT Return Loss Propagation Delay Skew

Power. Sum NEXT

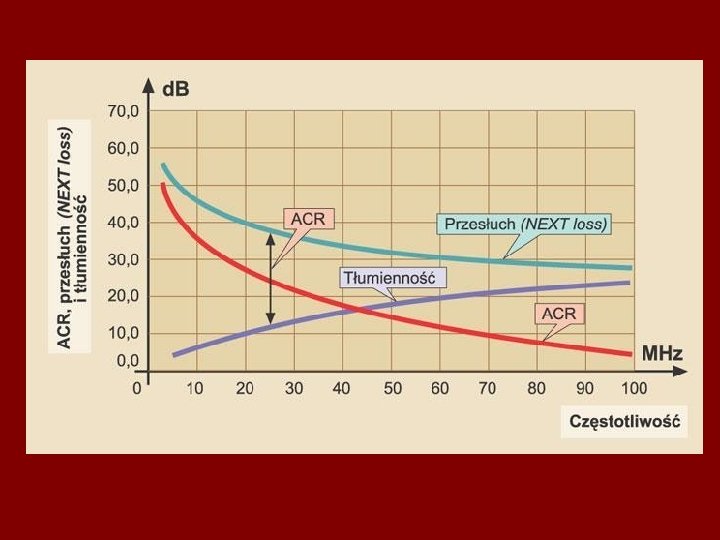

Zadanie – opisz w zeszycie • Power. Sum ACR

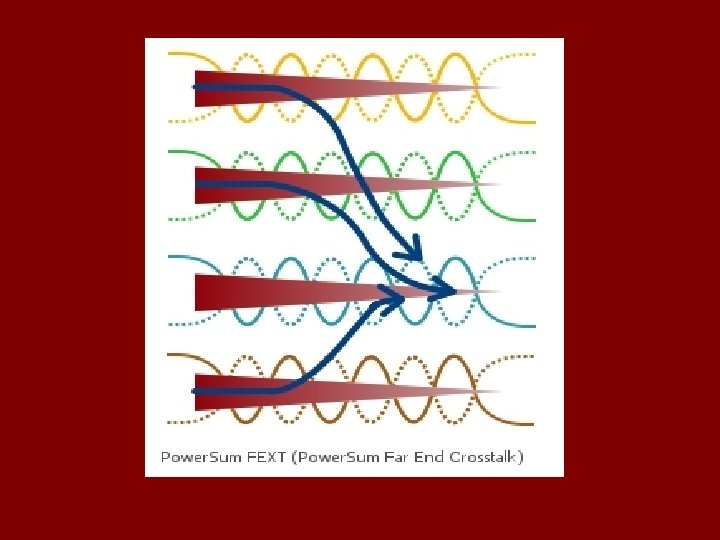

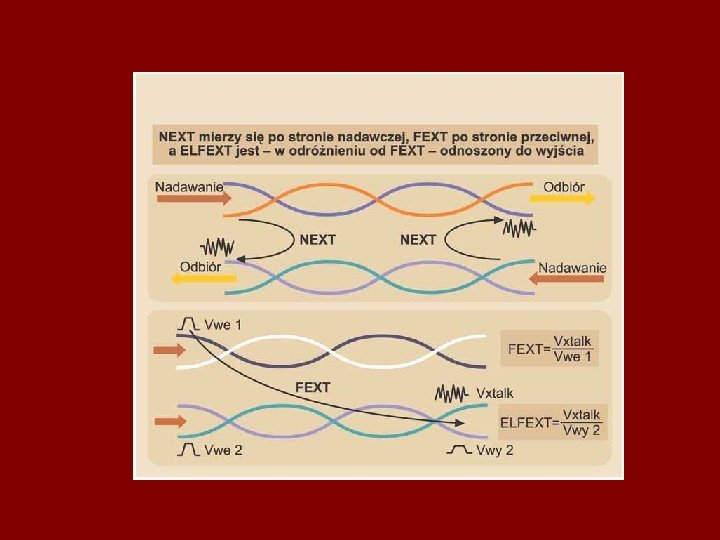

Opisz w zeszycie • FEXT

Zadanie – opisz w zeszycie • • ELFEXT Power. Sum ELFEXT Return Loss Propagation Delay Skew
