TRIANGULO DEL FUEGO FUENTES DE CALOR IG OX

TRIANGULO DEL FUEGO FUENTES DE CALOR IG OX R LO CA EN O FUENTES DE OXIGENO COMBUSTIBLE ESTADOS FISICOS Sólidos / Pirólisis Líquidos / Evaporación AMPARO ABONDANO ASESORIAS DE SEGURIDAD Gases

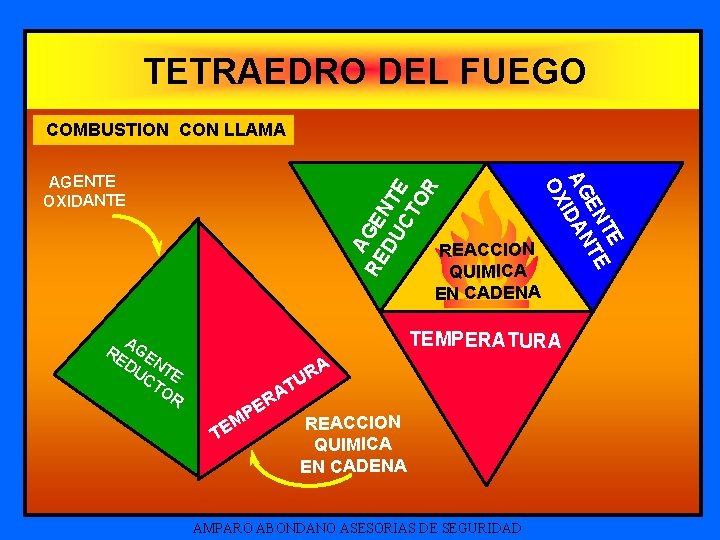

TETRAEDRO DEL FUEGO COMBUSTION CON LLAMA AG RE E DU NT CT E OR TE EN TE AG IDAN OX AGENTE OXIDANTE REACCION QUIMICA EN CADENA TEMPERATURA A RE GE DU NT CT E OR A R U T P A R E M TE REACCION QUIMICA EN CADENA AMPARO ABONDANO ASESORIAS DE SEGURIDAD

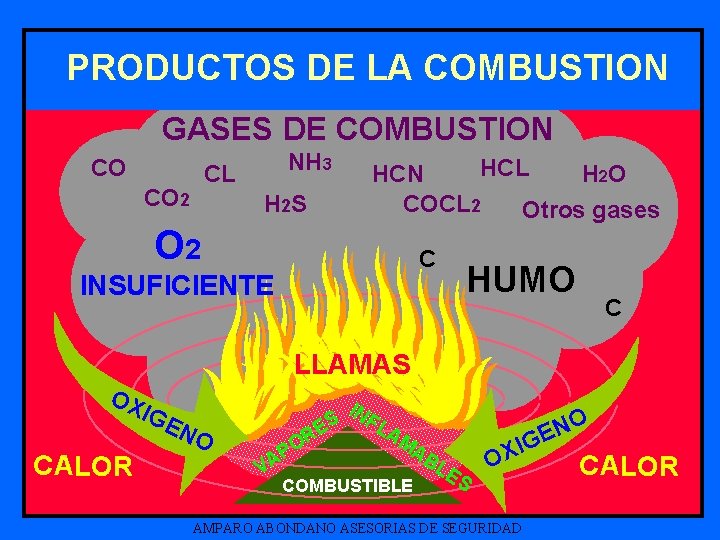

PRODUCTOS DE LA COMBUSTION GASES DE COMBUSTION CO NH 3 CL CO 2 H 2 S O 2 HCL HCN H 2 O COCL 2 Otros gases C INSUFICIENTE HUMO C LLAMAS OX CALOR IGE NO IN S FL E AM R O AB P LE VA S COMBUSTIBLE O N E G I OX AMPARO ABONDANO ASESORIAS DE SEGURIDAD CALOR

Fuentes de energía calorífica o focos de ignición De origen eléctrico Calentamiento por: Resistencia Dieléctrico Inducción Corrientes de fuga Arco eléctrico Electricidad estática Generado por el rayo INFLAMABLE +- Es el proceso de flujo de corriente a través de un conductor AMPARO ABONDANO ASESORIAS DE SEGURIDAD

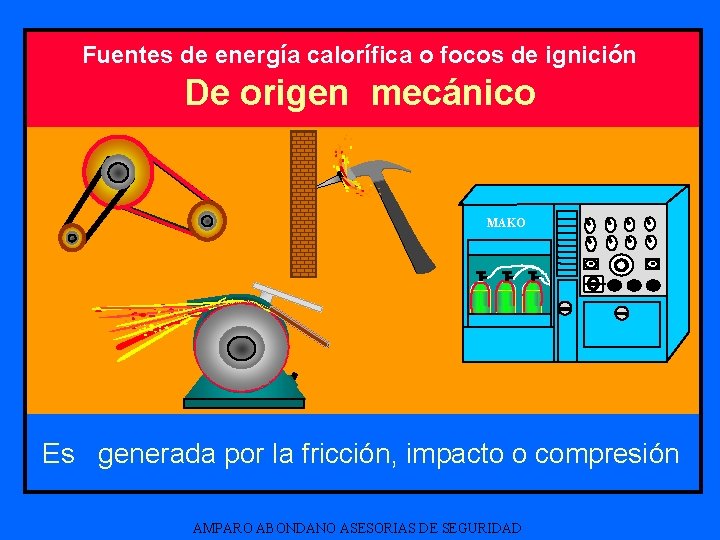

Fuentes de energía calorífica o focos de ignición De origen mecánico MAKO Es generada por la fricción, impacto o compresión AMPARO ABONDANO ASESORIAS DE SEGURIDAD

Fases del fuego Incipiente o inicial Subida de los gases calientes Subida del aire - aproximadamente 20 % de oxigeno en el aire AMPARO ABONDANO ASESORIAS DE SEGURIDAD

Fases del fuego De libre combustión Aproximadamente 1300 °f El calor se acumula en las áreas superiores Reducción de la fuente de oxigeno AMPARO ABONDANO ASESORIAS DE SEGURIDAD

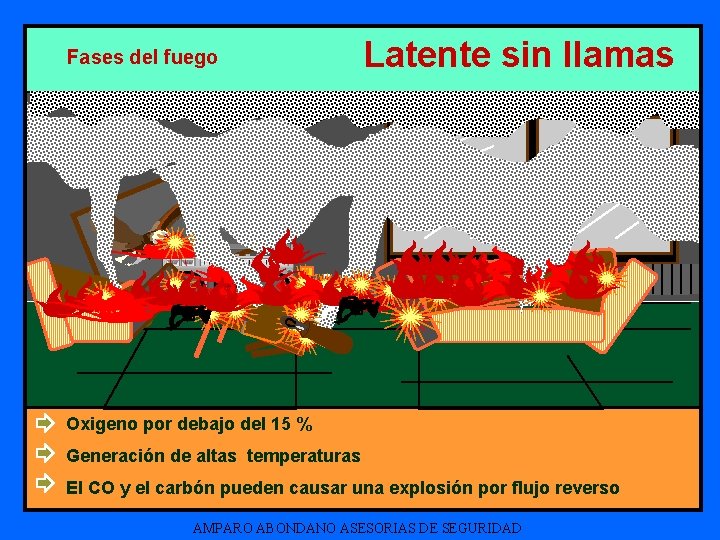

Fases del fuego Latente sin llamas Oxigeno por debajo del 15 % Generación de altas temperaturas El CO y el carbón pueden causar una explosión por flujo reverso AMPARO ABONDANO ASESORIAS DE SEGURIDAD

INFLAMACION SUBITA GENERALIZADA (Flashover) Poco oxigeno Temperatura moderada Altas concentraciones de vapor combustible Introducir oxigeno causa fuego de fuerza explosiva AMPARO ABONDANO ASESORIAS DE SEGURIDAD Fuego latente

EXPLOSION DE FLUJO REVERSO ( Backdraft ) AIRE Fuego latente Temperatura moderada Altas concentraciones de vapor combustible ( CO y el carbón ) Introducir oxigeno causa fuego de fuerza explosiva AMPARO ABONDANO ASESORIAS DE SEGURIDAD

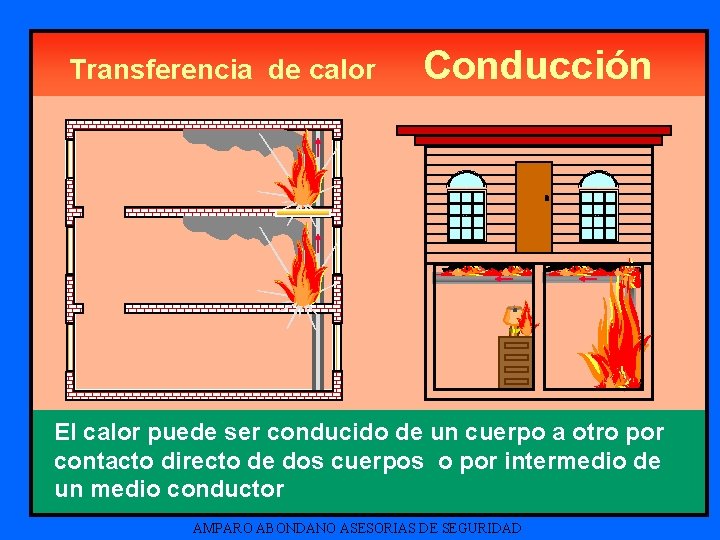

Transferencia de calor Conducción El calor puede ser conducido de un cuerpo a otro por contacto directo de dos cuerpos o por intermedio de un medio conductor AMPARO ABONDANO ASESORIAS DE SEGURIDAD

Transferencia de calor Convección Es la corriente de calor debido al movimiento del aire, gases o líquidos que suben al ser calentados. AMPARO ABONDANO ASESORIAS DE SEGURIDAD

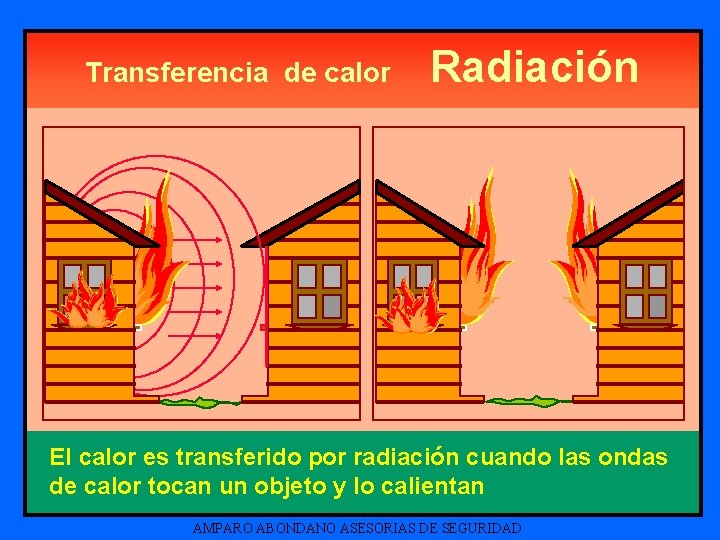

Transferencia de calor Radiación El calor es transferido por radiación cuando las ondas de calor tocan un objeto y lo calientan AMPARO ABONDANO ASESORIAS DE SEGURIDAD

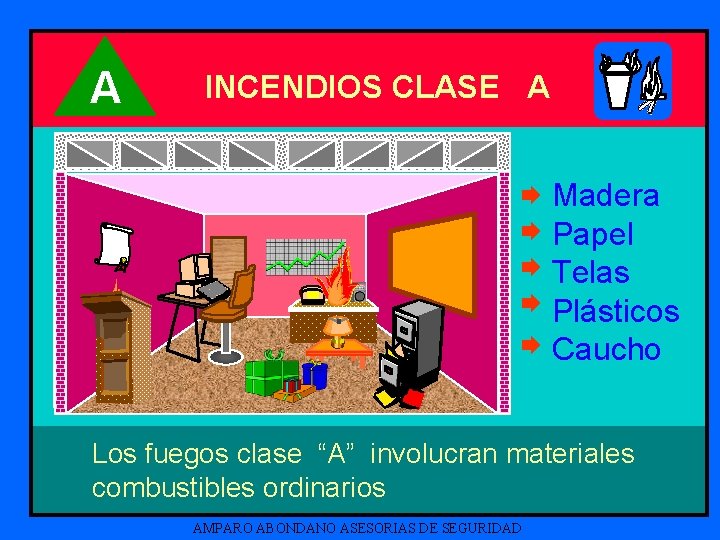

A INCENDIOS CLASE A Madera Papel Telas Plásticos Caucho Los fuegos clase “A” involucran materiales combustibles ordinarios AMPARO ABONDANO ASESORIAS DE SEGURIDAD

B INCENDIOS CLASE B GLP Propano - Butano Gasolina Alcohol Varsol Kerosene Grasas Los fuegos clase “B” involucran líquidos y gases inflamables. ( Son derivados de hidrocarburos AMPARO ABONDANO ASESORIAS DE SEGURIDAD

C INCENDIOS CLASE C Involucran equipo eléctrico energizado AMPARO ABONDANO ASESORIAS DE SEGURIDAD

D INCENDIOS CLASE D Magnesio Titanio Circonio Sodio Potasio Calcio Zinc Los fuegos clase “D” involucran metales combustibles AMPARO ABONDANO ASESORIAS DE SEGURIDAD

K INCENDIOS CLASE K Aceites y grasas de cocina AMPARO ABONDANO ASESORIAS DE SEGURIDAD

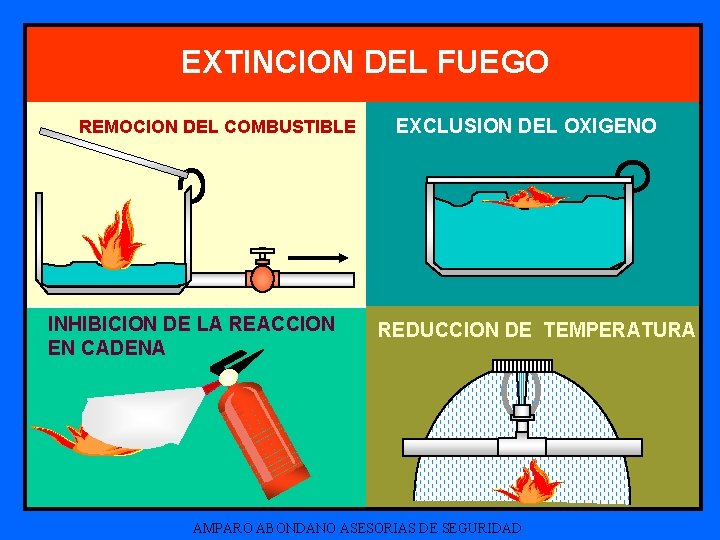

EXTINCION DEL FUEGO REMOCION DEL COMBUSTIBLE INHIBICION DE LA REACCION EN CADENA EXCLUSION DEL OXIGENO REDUCCION DE TEMPERATURA AMPARO ABONDANO ASESORIAS DE SEGURIDAD

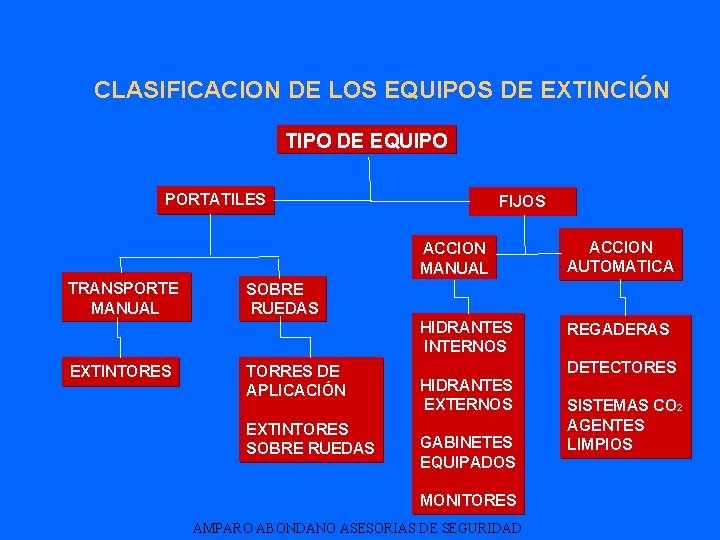

CLASIFICACION DE LOS EQUIPOS DE EXTINCIÓN TIPO DE EQUIPO PORTATILES TRANSPORTE MANUAL EXTINTORES FIJOS ACCION MANUAL ACCION AUTOMATICA HIDRANTES INTERNOS REGADERAS SOBRE RUEDAS TORRES DE APLICACIÓN EXTINTORES SOBRE RUEDAS HIDRANTES EXTERNOS GABINETES EQUIPADOS MONITORES AMPARO ABONDANO ASESORIAS DE SEGURIDAD DETECTORES SISTEMAS CO 2 AGENTES LIMPIOS

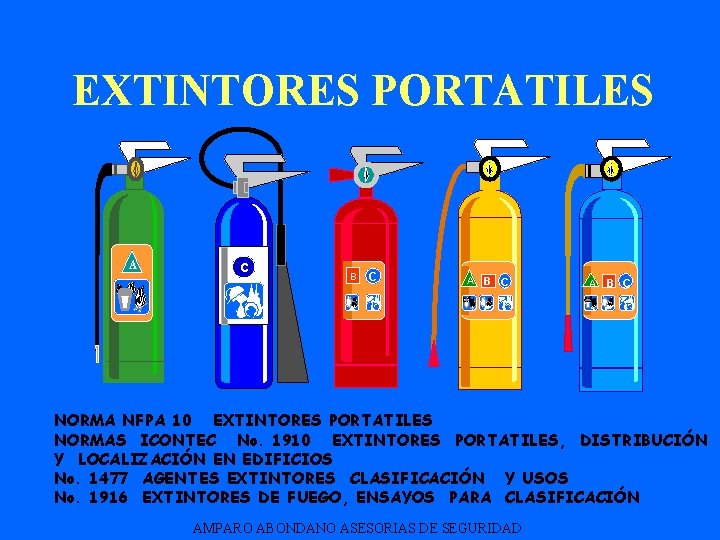

EXTINTORES PORTATILES A c B C A B C NORMA NFPA 10 EXTINTORES PORTATILES NORMAS ICONTEC No. 1910 EXTINTORES PORTATILES, DISTRIBUCIÓN Y LOCALIZACIÓN EN EDIFICIOS No. 1477 AGENTES EXTINTORES CLASIFICACIÓN Y USOS No. 1916 EXTINTORES DE FUEGO, ENSAYOS PARA CLASIFICACIÓN AMPARO ABONDANO ASESORIAS DE SEGURIDAD

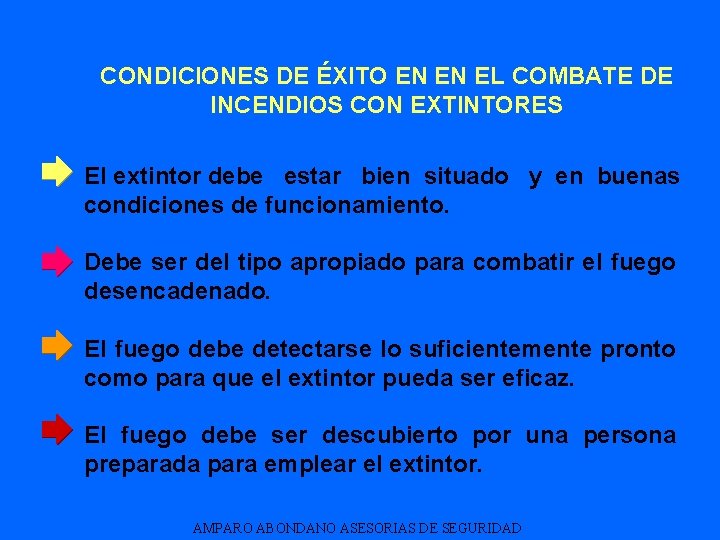

CONDICIONES DE ÉXITO EN EN EL COMBATE DE INCENDIOS CON EXTINTORES El extintor debe estar bien situado y en buenas condiciones de funcionamiento. Debe ser del tipo apropiado para combatir el fuego desencadenado. El fuego debe detectarse lo suficientemente pronto como para que el extintor pueda ser eficaz. El fuego debe ser descubierto por una persona preparada para emplear el extintor. AMPARO ABONDANO ASESORIAS DE SEGURIDAD

EXTINTORES PORTATILES DEFINICION Es un aparato diseñado y construido técnicamente para extinguir incendios incipientes. AMPARO ABONDANO ASESORIAS DE SEGURIDAD

AGENTES EXTINTORES El agua Anhídrido carbónico Espuma CO 2 C AMPARO ABONDANO ASESORIAS DE SEGURIDAD

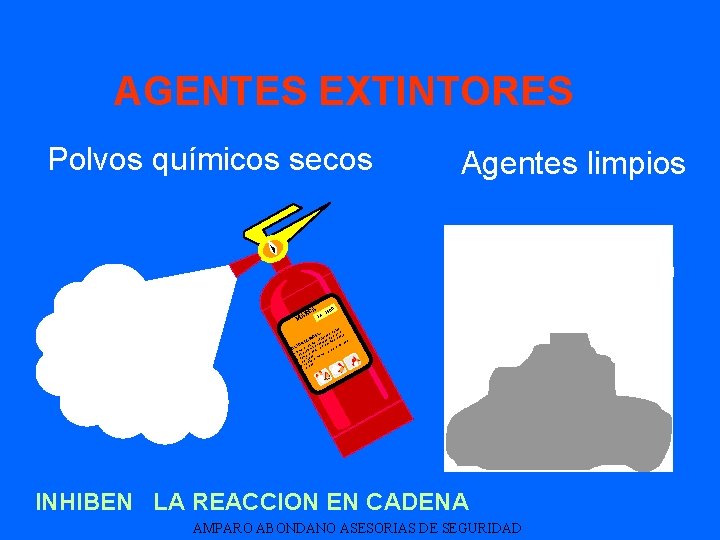

AGENTES EXTINTORES Polvos químicos secos CA R MA Agentes limpios C 2 A 20 B al rtic. ve la S: alo anil e NE steng r de la la bas a o so o r asad unte to lad R extin ren p y ap de T l ti rra INS me e e 3 m. oquilla ba y to res b 1. a la ti ij re me o. man eg To 2. el fu te la d rie Ap do. la 3. a IO C UC INHIBEN LA REACCION EN CADENA AMPARO ABONDANO ASESORIAS DE SEGURIDAD

CLASE DE FUEGOS CLASE A FUEGOS CLASE B FUEGOS CLASE C FUEGOS CLASE D AMPARO ABONDANO ASESORIAS DE SEGURIDAD

RELACION ENTRE EXTINTORES Y TIPOS DE INCENDIO A B C A B AMPARO ABONDANO ASESORIAS DE SEGURIDAD C

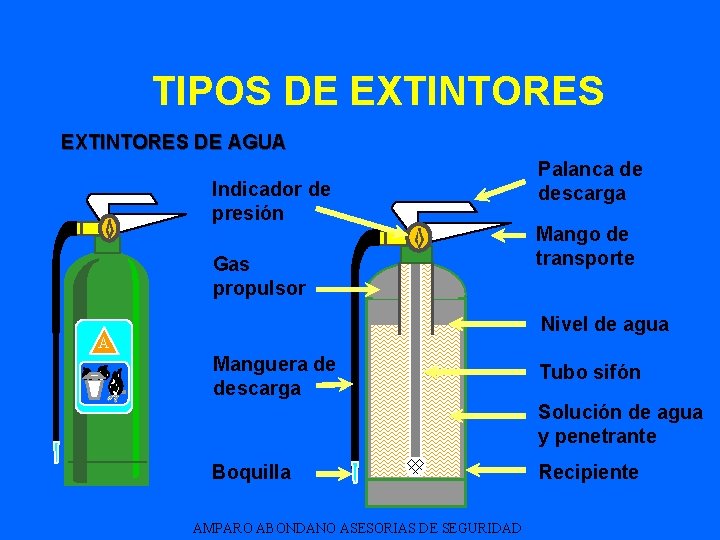

TIPOS DE EXTINTORES DE AGUA Indicador de presión Gas propulsor Palanca de descarga Mango de transporte Nivel de agua A Manguera de descarga Tubo sifón Solución de agua y penetrante Boquilla AMPARO ABONDANO ASESORIAS DE SEGURIDAD Recipiente

EXTINTOR DE ANHIDRIDO CARBONICO CO 2 Palanca de descarga Manguera alta presión c Mango de caucho Difusora de descarga Mango de transporte Seguro Recipiente de alta presión Anhídrido carbónico CO 2 en estado líquido Tubo sifón AMPARO ABONDANO ASESORIAS DE SEGURIDAD

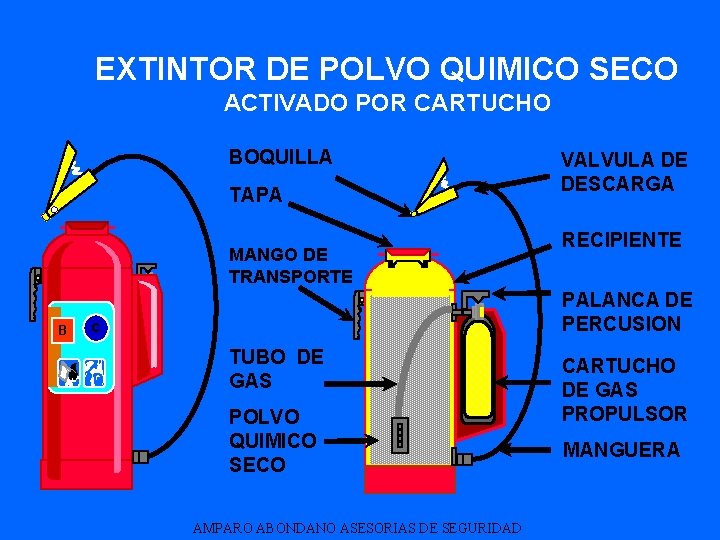

EXTINTOR DE POLVO QUIMICO SECO ACTIVADO POR CARTUCHO BOQUILLA TAPA MANGO DE TRANSPORTE B VALVULA DE DESCARGA RECIPIENTE PALANCA DE PERCUSION c TUBO DE GAS POLVO QUIMICO SECO AMPARO ABONDANO ASESORIAS DE SEGURIDAD CARTUCHO DE GAS PROPULSOR MANGUERA

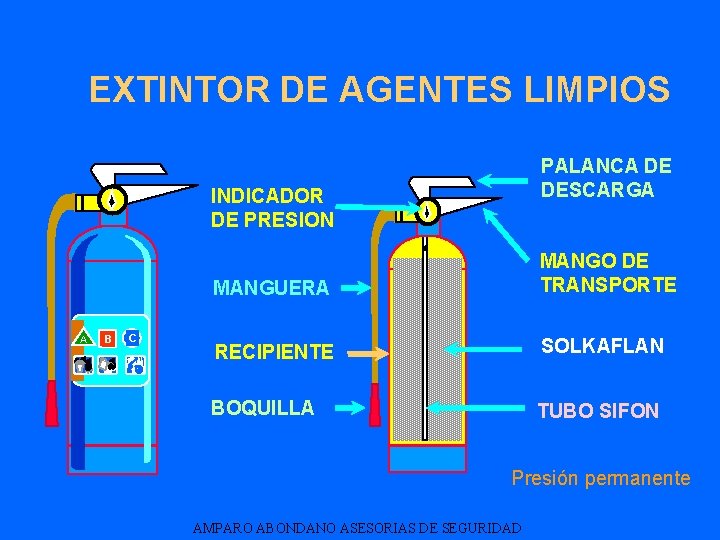

EXTINTOR DE AGENTES LIMPIOS PALANCA DE DESCARGA INDICADOR DE PRESION A B C MANGUERA MANGO DE TRANSPORTE RECIPIENTE SOLKAFLAN BOQUILLA TUBO SIFON Presión permanente AMPARO ABONDANO ASESORIAS DE SEGURIDAD

CLASIFICACION DE EXTINTORES PORTATILES Alcance Clase de extintor c 1 10 9 8 11 12 7 6 2 1 5 3 4 6 7 8 9 2 3 4 Tiempo de descarga 10 A BC ABC A BC Capacidad AMPARO ABONDANO ASESORIAS DE SEGURIDAD

CLASIFICACION DE EXTINTORES PORTATILES Extintores sobre ruedas B c c AMPARO ABONDANO ASESORIAS DE SEGURIDAD

UBICACIÓN DE EXTINTORES PORTATILES Nuca coloque extintores a una altura mayor de 1. 50 m. del suelo FUEGO EXTINTOR B 1, 50 m. AMPARO ABONDANO ASESORIAS DE SEGURIDAD

UBICACIÓN DE EXTINTORES PORTATILES FUEGO EXTINTOR A BC Colocación del lado del exterior de las puertas de acceso AMPARO ABONDANO ASESORIAS DE SEGURIDAD

UBICACIÓN DE EXTINTORES PORTATILES Nunca coloque un extintor al fondo de un pasillo AMPARO ABONDANO ASESORIAS DE SEGURIDAD

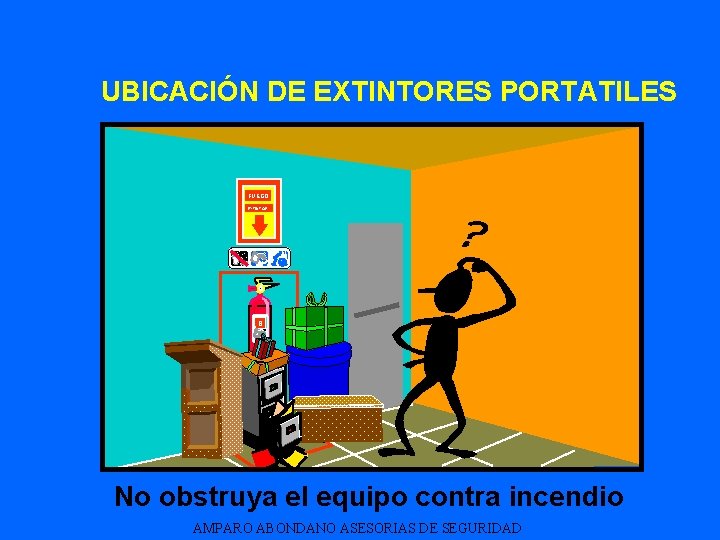

UBICACIÓN DE EXTINTORES PORTATILES FUEGO EXTINTOR B No obstruya el equipo contra incendio AMPARO ABONDANO ASESORIAS DE SEGURIDAD

UBICACIÓN DE EXTINTORES PORTATILES Los extintores se colocaran alejados de las fuentes de calor. c AMPARO ABONDANO ASESORIAS DE SEGURIDAD

NORMAS GENERALES DE ATAQUE DE INCENDIOS CON EXTINTORES ALARMA 1. De la voz de alarma Avise a su jefe inmediato AMPARO ABONDANO ASESORIAS DE SEGURIDAD

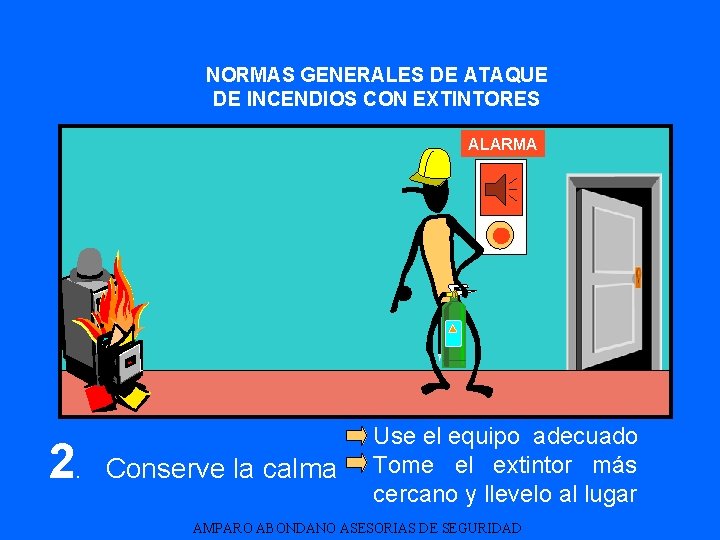

NORMAS GENERALES DE ATAQUE DE INCENDIOS CON EXTINTORES ALARMA 2. Conserve la calma Use el equipo adecuado Tome el extintor más cercano y llevelo al lugar AMPARO ABONDANO ASESORIAS DE SEGURIDAD

NORMAS GENERALES DE ATAQUE DE INCENDIOS CON EXTINTORES ALARMA 3. A. Quite el seguro B. Sujete la manguera y oprima la manija C. Dirija la descarga a la base del fuego AMPARO ABONDANO ASESORIAS DE SEGURIDAD

NORMAS GENERALES DE ATAQUE DE INCENDIOS CON EXTINTORES ALARMA 4. No de la espalda al fuego AMPARO ABONDANO ASESORIAS DE SEGURIDAD

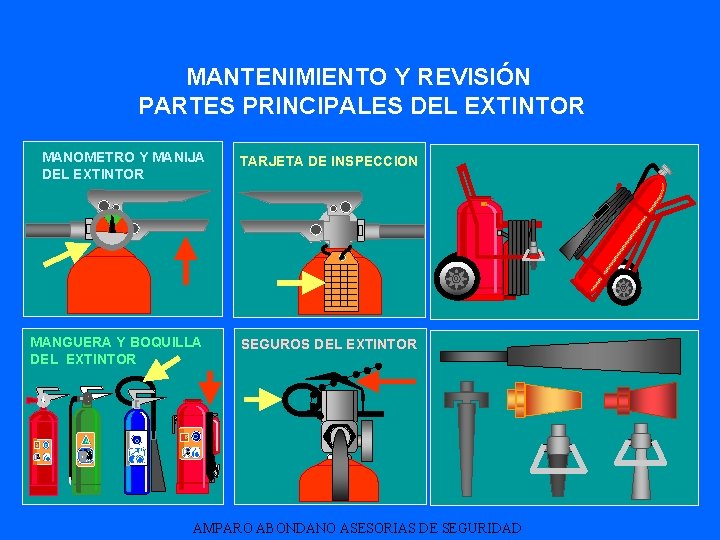

MANTENIMIENTO Y REVISIÓN PARTES PRINCIPALES DEL EXTINTOR MANOMETRO Y MANIJA DEL EXTINTOR TARJETA DE INSPECCION MANGUERA Y BOQUILLA DEL EXTINTOR SEGUROS DEL EXTINTOR B C A c B c AMPARO ABONDANO ASESORIAS DE SEGURIDAD
