DEFINICION El fuego es una reaccin qumica resultante

DEFINICION � El fuego es una reacción química, resultante de la combinación de una sustancia combustible, con oxígeno y calor, también definido como la rápida oxidación de la materia combustible, que se manifiesta por liberación de energía en forma de luz, y calor.

DEFINICION � El fuego es una combustión y esta es una oxidación, y para que se produzca esta han de intervenir, un material que se oxide al que llamaremos COMBUSTIBLE y un elemento oxidante que llamaremos COMBURENTE. Además hemos de disponer de una cierta cantidad de energía de activación, habitualmente CALOR.

DEFINICION � Estas recombinaciones sucesivas desprenden calor, que producen más descomposición en el combustible obteniéndose lo que denominaremos REACCIÓN EN CADENA que auto alimenta el fuego.

FUEGO � Reacción química que consiste en oxigenación(oxidación) violenta de la materia y el combustible; se manifiesta mediante emisión de luz, calor humo, gases y llamas en grandes cantidades.

INCENDIO � Fuego no controlado de grandes proporciones, de surgimiento súbito, gradual o instantáneo, con secuelas de daños materiales que pueden interrumpir el proceso de producción, ocasionar lesiones o perdidas humanas y el deterioro ambiental, en la mayoría de los casos el factor humano participa como elemento casual.

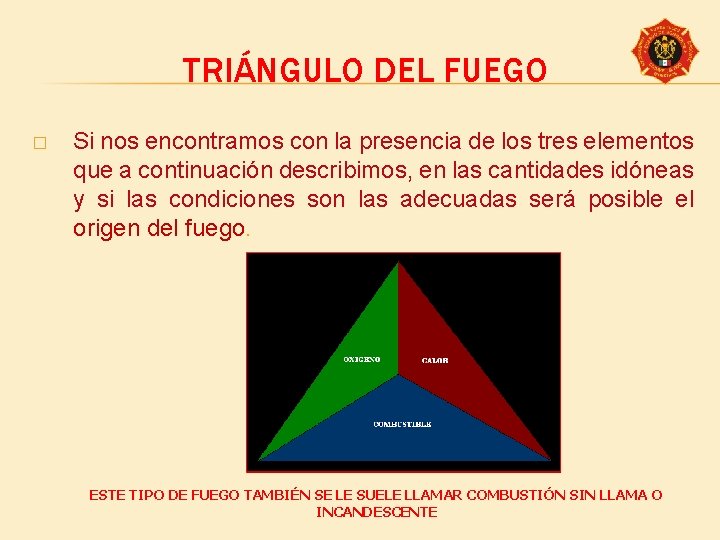

TRIÁNGULO DEL FUEGO � Si nos encontramos con la presencia de los tres elementos que a continuación describimos, en las cantidades idóneas y si las condiciones son las adecuadas será posible el origen del fuego. ESTE TIPO DE FUEGO TAMBIÉN SE LE SUELE LLAMAR COMBUSTIÓN SIN LLAMA O INCANDESCENTE

TETRAEDRO DEL FUEGO � Existe otro elemento, "la reacción en cadena" que interviene de manera decisiva en el incendio. Si se interrumpe la transmisión de calor de unas partículas a otras del combustible (desarrollada por la reacción en cadena), no será posible la continuación del incendio. ESTE TIPO DE FUEGO GENERA LO QUE SE SUELE LLAMAR UNA COMBUSTIÓN CON LLAMA.

OXÍGENO (Comburente o agente oxidante) Aproximadamente se requiere un 16% de oxígeno para que exista fuego, en el medio ambiente la concentración de oxígeno es del 21%.

COMPOSICIÓN DEL OXÍGENO

CALOR (Energía de activación) Para alcanzar temperaturas de ignición, se requiere de flama abierta, superficies calientes, chispas, fricción, acción química, energía eléctrica, compresión de gases, incluso el calor del sol.

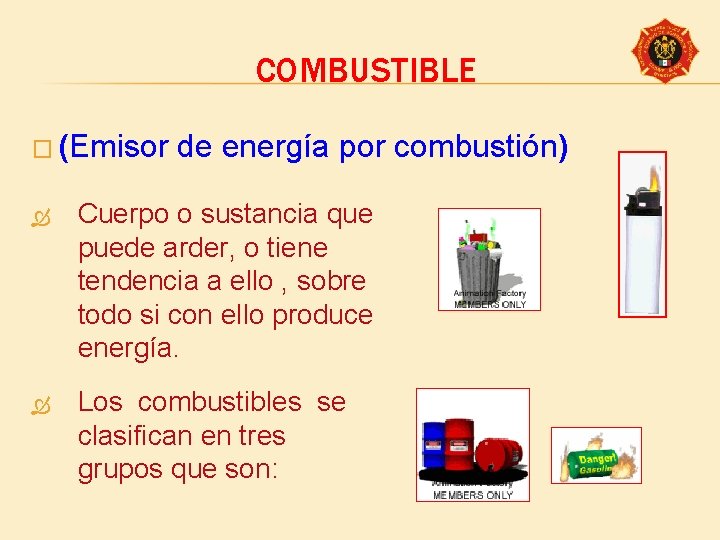

COMBUSTIBLE � (Emisor de energía por combustión) Cuerpo o sustancia que puede arder, o tiene tendencia a ello , sobre todo si con ello produce energía. Los combustibles se clasifican en tres grupos que son:

SÓLIDOS CARTÓN PAPEL MADERA TELA METAL PIEL PLÁSTICO HIERBA MATERIA ORGÁNICA OTROS

LÍQUIDOS GASOLINA KEROSENO ALCOHOL PINTURA THINNER BARNIZ LACA PETRÓLEO DIESEL ACETONA AGUARRÁS OTROS

GASEOSOS GAS NATURAL PROPANO BUTANO HIDRÓGENO ACETILENO METANO NITRÓGENO OXÍGENO ARGÓN ETILENO OTROS

PREGUNTAS

CLASIFICACION DEL FUEGO � El fuego se clasifica en cinco grupos. A, B, C , D y K para indicar los tipos de materiales que arden y el agente extintor mas efectivo para atacarlo.

FUEGO CLASE A � CLASE “A” Son aquellos donde el combustible es sólido como la madera, papel, telas, desperdicios, etc. En donde el efecto enfriador del agua es lo mas efectivo para extinguirlos.

FUEGO CLASE B � CLASE “B” Son los líquidos y gases inflamables como aceites, solventes, combustibles, pinturas, etc. Donde es necesario un efecto sofocante.

FUEGO CLASE C � CLASE “C” Son los que ocurren en circuitos o equipos electrizados, donde es necesario un agente extintor que no sea conductor de corriente.

FUEGO CLASE D � CLASE “D” Se trata de los producidos por algunos metales que reaccionan al entrar en contacto con el agua, bajo ciertas condiciones físicas y químicas como el sodio, zinc, magnesio, aluminio, etc.

FUEGO CLASE K � CLASE “K” Se trata del fuego producido por grasas y aceites en equipos de cocinas industriales o domesticas, como en campanas, chimeneas y sartenes

MAGNITUD DE LOS INCENDIOS

LA MAGNITUD DE LOS INCENDIOS La magnitud de un incendio es el tamaño o extensión física del mismo y puede clasificarse en tres grupos: 1. INCENDIO INCIPIENTE 2. INCENDIO PARCIAL 3. INCENDIO TOTAL

INCIPIENTE INCENDIO INCIPIENTE Fuego que se inicia y que puede ser controlado, no representa gran peligro si se maneja a tiempo, de preferencia mediante el uso de extintores.

PARCIAL INCENDIO PARCIAL Es un fuego que abarca parcialmente una instalación o un área geográficamente determinada, tiene posibilidad de salirse de control y causar víctimas o daños mayores.

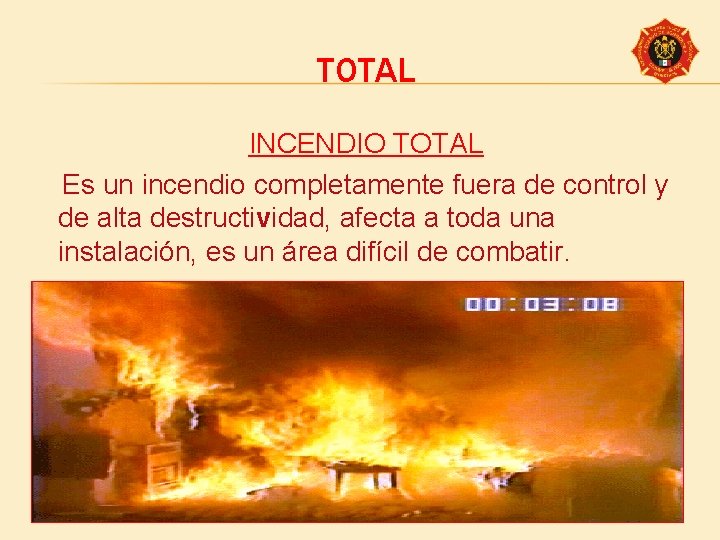

TOTAL INCENDIO TOTAL Es un incendio completamente fuera de control y de alta destructividad, afecta a toda una instalación, es un área difícil de combatir.

COMO SE PROPAGA UN INCENDIO?

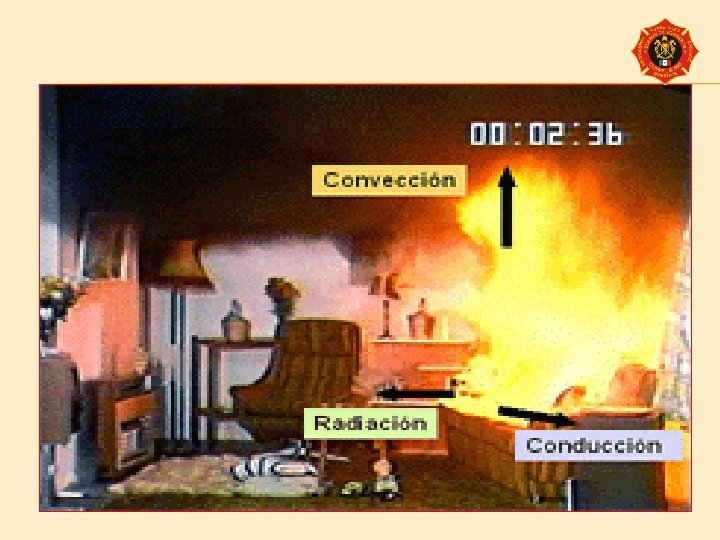

METODOS DE PROPAGACION � Para poder aplicar las medidas preventivas esenciales e impedir la propagación del fuego, es necesario conocer las diferentes formas de transmisión del calor. Que son: 1. CONDUCCIÓN 2. CONVECCIÓN 3. RADIACIÓN

CONDUCCIÓN � La propagación del fuego ocurre a través de tuberías y estructuras metálicas que pueden conducir el calor suficiente para prender el material combustible con el que hace contacto. TRANSMISIÓN DE CALOR ENTRE SÓLIDOS POR CONTACTO

CONVECCIÓN � Los gases producto de la combustión, por ser mas ligeros que el aire, tienden a elevarse y entre mas caliente sea el incendio, mas rápido y calientes ascenderán. ES LA TRANSMISION DE CALOR POR FLUIDOS ( AIRE, AGUA, y GASES )

RADIACIÓN � Es el desplazamiento de ondas de calor que parten de una combustión. Los rayos u ondas de calor proyectados en todas direcciones por un cuerpo caliente, se desplazan generalmente en línea recta. ES LA TRANSMISION DE CALOR DE UN CUERPO A OTRO A TRAVEZ DE UN ESPACIO

PRINCIPIOS DE EXTINCION DE INCENDIOS � Si para producir un fuego es necesario reunir oxígeno, combustible , una fuente de calor y que se desarrolle una reacción en cadena, es evidente que habrá que eliminar o reducir uno o mas de estos factores para extinguir el fuego.

CONTROL DE CALOR (ENFRIAMIENTO) � Enfriar un fuego, quiere decir disminuir la temperatura del material combustible hasta hacerla mas baja que el punto de ignición.

CONTROL DE COMBUSTIBLE (SEPARACIÓN) � Este principio es algo mas abstracto, ya que consiste en “separar” la sustancia combustible del fuego.

ELIMINACIÓN DE OXÍGENO (SOFOCACIÓN) � Este método trata de reducir el oxígeno. Es por esto que se denomina sofocación y se hace buscando cubrir la superficie del material en combustión con alguna sustancia no combustible.

CONTROL DE LA REACCIÓN EN CADENA (INHIBICIÓN) � Esta técnica consiste en interferir la reacción química del fuego, mediante un agente extintor (CATALIZADOR) como son el polvo químico seco y el anhídrido carbónico.

USO Y MANEJO DE EXTINTORES

DEFINICION EXTINTOR / EXTINGUIDOR � Extintor : Equipo portátil o móvil sobre ruedas sin locomoción propia, que contiene un agente extinguidor el cual puede expelerse bajo presión con el fin de combatir o extinguir un fuego incipiente. � Extinguidor : Sustancia líquida, sólida o gaseosa que al hacer contacto con un material en combustión, apaga el fuego. NOM-154 SCFI-2005

TIPOS DE EXTINTORES � Los extintores portátiles vienen en presentaciones de diferentes pesos, siendo de 20 Kg. máximo los denominados portátiles y los mayores de este peso, los denominados móviles, ya que se utiliza el uso de ruedas para su transporte.

TIPOS DE EXTINGUIDORES Existen tres tipos básicos de extinguidores que son: SECOS : polvo químico seco, púrpura “k”, polvos esp. HÚMEDOS : agua, espuma “FFF”, polvo químico húmedo. GASEOSOS : bióxido de carbono, gas halón, gas halotrón.

TIPOS DE EXTINTORES TIPO A ………………. . materiales sólidos. TIPO B ……………… sólidos licuables, líquidos y gases. TIPO C ………………. equipos energizados. TIPO D ………………. metales reactivos al agua. TIPO K ………………. grasas y aceites de cocinas.

TIPOS DE EXTINTORES

PARTES DEL EXTINTOR 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. MÁRCHAMO/PRECINTO VÁLVULA MANÓMETRO MANGUERA CHIFLON/BOQUILLA CILINDRO BASE SEGURO MANIJA/DISPARADOR MANERAL SUJETADOR AGENTE EXPELENTE MEMBRETE AGENTE EXTINGUIDOR SIFÓN

ETIQUETA La etiqueta de instrucciones y características nos brinda la siguiente información: Proveedor Modo de operación Tipo de fuegos que combate

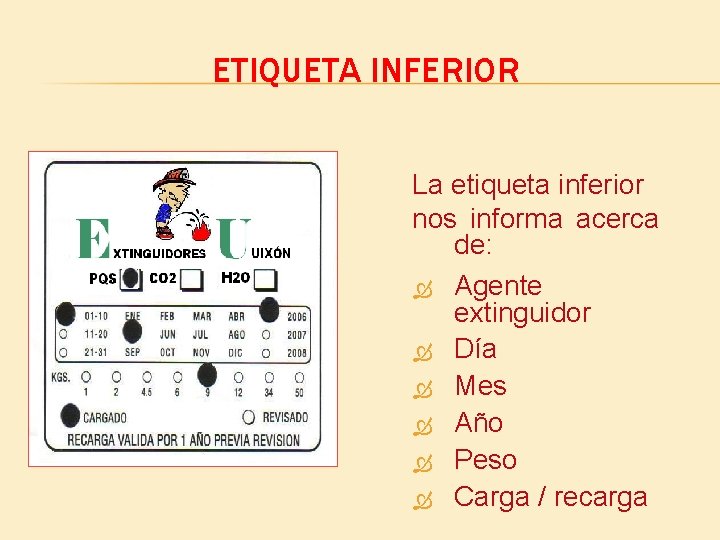

ETIQUETA INFERIOR La etiqueta inferior nos informa acerca de: Agente extinguidor Día Mes Año Peso Carga / recarga

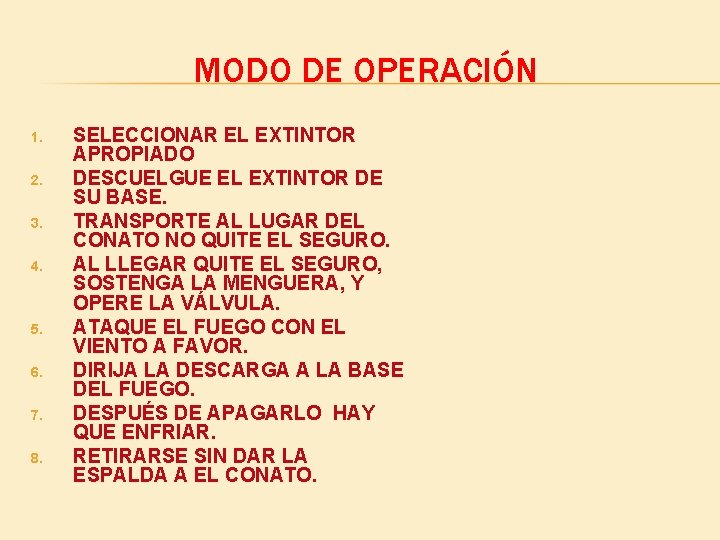

MODO DE OPERACIÓN 1. 2. 3. 4. 5. 6. 7. 8. SELECCIONAR EL EXTINTOR APROPIADO DESCUELGUE EL EXTINTOR DE SU BASE. TRANSPORTE AL LUGAR DEL CONATO NO QUITE EL SEGURO. AL LLEGAR QUITE EL SEGURO, SOSTENGA LA MENGUERA, Y OPERE LA VÁLVULA. ATAQUE EL FUEGO CON EL VIENTO A FAVOR. DIRIJA LA DESCARGA A LA BASE DEL FUEGO. DESPUÉS DE APAGARLO HAY QUE ENFRIAR. RETIRARSE SIN DAR LA ESPALDA A EL CONATO.

NORMAS GENERALES DE ATAQUE AL FUEGO CON EXTINTORES � CONSERVAR LA SERENIDAD. � DAR LA VOZ DE ALARMA � CLASIFICAR EL FUEGO � AVISAR AL DEPARTAMENTO DE BOMBEROS. � TOMAR EL EXTINTOR MAS CERCANO Y LLEVARLO AL LUGAR DEL FUEGO INCIPIENTE.

NORMAS GENERALES DE ATAQUE AL FUEGO CON EXTINTORES � PROCEDA A ATACAR EL FUEGO, DANDO LA ESPALDA A LAS CORRIENTES DE AIRE, O VIENTO. � LA DESCARGA DE LOS EXTINTORES DEBE HACERSE PRECISAMENTE A LA BASE DE LA FLAMA, EN FORMA DE ABANICO. � UNA VEZ APAGADO EL CONATO DEBERA ENFRIARSE CON AGUA, PARA EVITAR QUE SE VUELVAN A PRENDER LAS BRASAS

NORMAS GENERALES DE ATAQUE AL FUEGO CON EXTINTORES � SIGA LAS INTRUCCIONES DE LA BRIGADA CONTRA INCENDIOS, SI LA HAY. � RECUERDE QUE LA EFECTIVIDAD DE LOS EXTINTORES DEPENDE DEL MANEJO ADECUADO DE ELLOS. � NORMALMENTE LA DESCARGA DURA DE 18, 30 Y 60 SEGUNDOS DEPENDIENDO DE SU TAMAÑO. � SI EL EXTINTOR SE USA DE MANERA ADECUADA SE LOGRAN BUENOS RESULTADOS.

NORMAS GENERALES DE ATAQUE AL FUEGO CON EXTINTORES � UNA VEZ QUE HAYA USADO EL CONTENIDO DEL EXTINTOR PONGALO EN POSICION ACOSTADO. SI EL FUEGO NO HA SIDO APAGADO, ORIENTAR AL CUERPO DE BOMBEROS, SOBRE EL LUGAR, Y TIPO DE INCENDIO QUE SE ESTE DESARROLLANDO. � � NUNCA COMBATA UN FUEGO, SI ESTE SE HA ESPARCIDO MAS ALLA DEL LUGAR DONDE EMPEZO.

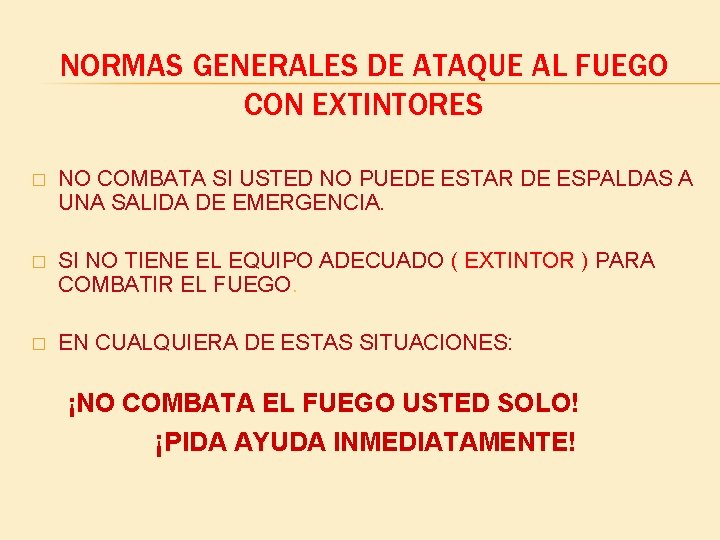

NORMAS GENERALES DE ATAQUE AL FUEGO CON EXTINTORES � NO COMBATA SI USTED NO PUEDE ESTAR DE ESPALDAS A UNA SALIDA DE EMERGENCIA. � SI NO TIENE EL EQUIPO ADECUADO ( EXTINTOR ) PARA COMBATIR EL FUEGO. � EN CUALQUIERA DE ESTAS SITUACIONES: ¡NO COMBATA EL FUEGO USTED SOLO! ¡PIDA AYUDA INMEDIATAMENTE!

RECOMENDACIONES

RECOMENDACIONES

RECOMENDACIONES

INSTALACIÓN SOBRE LOS REQUISITOS A CUMPLIR EN LA INSTALACIÓN DE EXTINTORES � A. -COLOCARSE EN LUGARES VISIBLES, DE FÁCIL ACCESO Y � B. - FIJARSE ENTRE UNA ALTURA DEL PISO NO MENOR DE 10 � C. - COLOCARSE EN SITIOS DONDE LA TEMPERATURA NO EX LIBRES DE OBSTÁCULOS. CM, MEDIDOS DEL SUELO A LA PARTE MAS BAJA DEL EXTINTOR Y UNA ALTURA MÁXIMA DE 1. 50 mts. MEDIDOS DEL PISO A LA PARTE MAS ALTA DEL EXTINTOR; CEDA DE 50° C Y NO SEA MENOR DE – 5° C

INSTALACIÓN � D. - DEBERÁN ESTAR PROTEGIDOS DE LA INTERPERIE � E. - SEÑALAR SU UBICACIÓN DE ACUERDO A LO ESTABLECIDO EN LA NORMATIVIDAD DE PROTECCIÓN CIVIL � F. - ESTAR EN POSICIÓN PARA SER USADOS RÁPIDAMENTE. � G. - DEBERÁ CONTAR CON EL ESTUDIO TÉCNICO QUE LE PROPORCIONARA SIN COSTO ALGUNO EL PROVEEDOR DEL SERVICIO.

SUPERVISION 1. 2. 3. 4. 5. 6. 7. INSPECCION MENSUAL En su lugar destinado. Accesibles y visibles. Las instrucciones de manejo al frente y legibles. Sin averías en sus partes o sin seguros. Observar daño severo o corrosión. Las lecturas del manómetro de presión en rango operable. Acciones correctivas.

SUPERVISION PROCEDIMIENTOS � Los procedimientos de mantenimiento y recarga incluyen un examen minucioso: 1. Partes mecánicas Agente extinguidor Agente expelente 2. 3. Todos los extintores deberán ser recargados después de ser utilizados total o parcialmente.

SUPERVISION MANTENIMIENTO ANUAL

SUPERVISION PRUEBA HIDROSTÁTICA � Los extintores deben ser probados en forma hidrostática a intervalos de 5 años o cuando presenten corrosión o daño mecánico, a fin de que funcionen efectiva y seguramente.

PRUEBA HIDROSTÁTICA • Consiste en llenar el cilindro con aire a una presión de 28 Kg. / cm 2 y comprobar que no tiene fugas por la soldadura ni por la válvula. Las pruebas hidrostáticas deben hacerse cada 5 años y un máximo de 4 veces, por lo que la vida útil máxima de un extintor de es de 20 años.

CONCLUSIONES De acuerdo con las estadísticas, las causas más comunes que han originado la mayoría de los incendios son; la falta de orden, el mal uso de cigarros y cerillos. Líquidos inflamables, equipos de soldadura y corte con soplete, estufas y calentadores, equipo electrónico e instalaciones eléctricas defectuosas. Riesgos que bien podrían evitarse si se tuviera una cultura de la prevención y de manejo de situaciones de urgencia.

CONCLUSIONES Los extinguidores portátiles son efectivos en el combate de incendios incipientes, siempre y cuando su tipo corresponda con la clase de fuego que se pretende combatir. Por lo tanto es importante conocer el tipo de extintores con que se cuenta, y conocer su manejo y mantenimiento, así como las técnicas de manejo de situaciones de emergencia, coordinado con las autoridades de la localidad.

CONCLUSIONES Los extinguidores portátiles son efectivos siempre y cuando se les proporcionen los cuidados y mantenimiento necesarios. Procure un buen estado de estos y recuerde: PUEDEN SALVAR VIDAS Y PROPIEDADES!

CONCLUSIONES La eficacia de los extintores depende de su capacidad, su conservación y su manejo. El ataque al fuego será mas efectivo, mientras mejor sea la organización del combate al incendio. Recuerde: !SU SEGURIDAD ES ANTE TODO¡
