TIA/EIA 606 A Estándar de Administración para la infraestructura de telecomunicaciones en edificios comerciales 1

TIA/EIA 606 A - Elementos a ser administrados Cableado y rutas horizontales. Cableado y rutas verticales. Puestas a tierra Espacios Retenedores de fuego 2

TIA/EIA 606 A - Alcances Asignar identificadores a los componentes de la infraestructura. Especificar reportes presentando la información en grupos de registros. Especificar requerimientos gráficos y símbolos. 3

TIA/EIA 606 A El sistema de administración puede ser de forma manual (papel), hojas de calculo, o software dedicado para esta función. 4

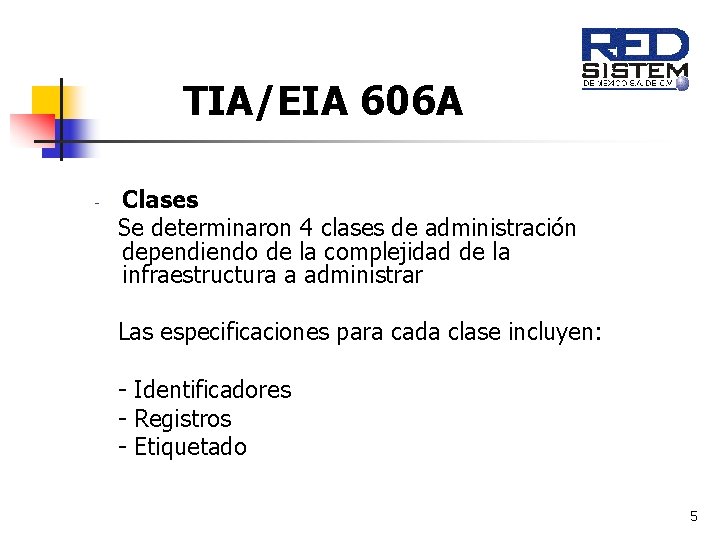

TIA/EIA 606 A - Clases Se determinaron 4 clases de administración dependiendo de la complejidad de la infraestructura a administrar Las especificaciones para cada clase incluyen: - Identificadores - Registros - Etiquetado 5

TIA/EIA 606 A - Clases 1 Un solo cuarto de equipo, que hace la función de cuarto de Telecom. No existen cuartos adicionales de Telecom No existe cableado vertical. Rutas de cable simple que no necesitan administración. 6

TIA/EIA 606 A - Clase 2 Un solo edificio o usuario. Uno o múltiples espacios de Telecom (un cuarto de equipo con uno o varios cuartos de Telecom). Incluye los elementos de la Clase 1 mas Cableado vertical Conexiones a tierra. Retenedores de fuego. Rutas de cable simple con administración opcional. 7

TIA/EIA 606 A - Clase 3 Campus (incluyendo edificios y cableado externo). Incluye los elementos de la Clase 2 mas Identificadores por edificio Identificadores para el cableado externo Administración de rutas y espacios es recomendado. 8

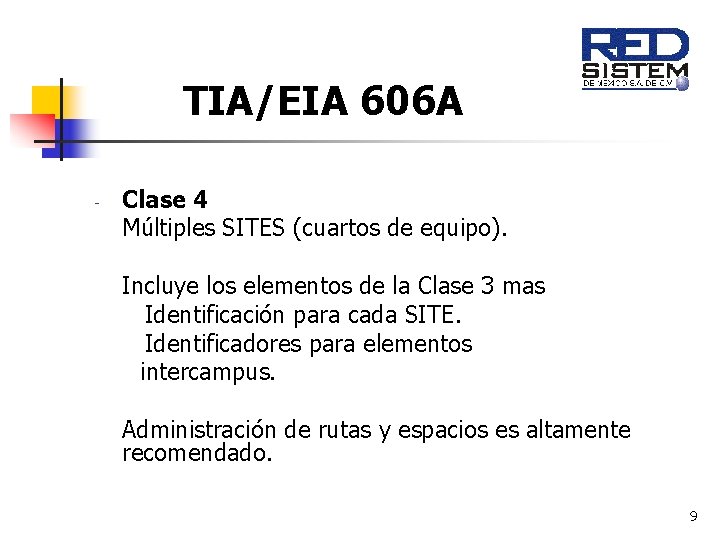

TIA/EIA 606 A - Clase 4 Múltiples SITES (cuartos de equipo). Incluye los elementos de la Clase 3 mas Identificación para cada SITE. Identificadores para elementos intercampus. Administración de rutas y espacios es altamente recomendado. 9

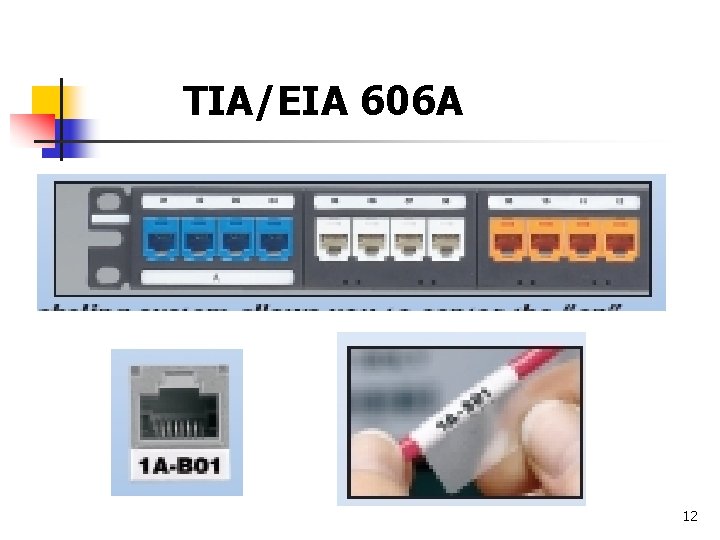

TIA/EIA 606 A - Clase 1 Cableado horizontal. Se debe identificar cada enlace y sus elementos: Puerto del panel de parcheo (annn) Cable (fs-annn) Conector del área de trabajo (fs-annn) 10

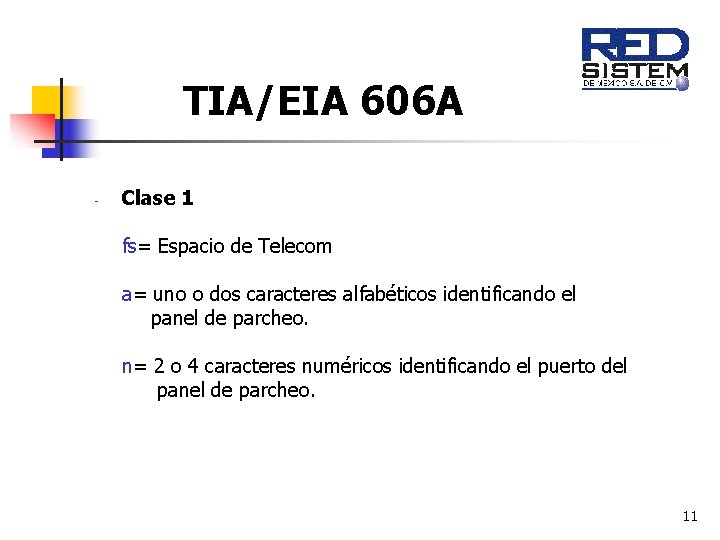

TIA/EIA 606 A - Clase 1 fs= Espacio de Telecom a= uno o dos caracteres alfabéticos identificando el panel de parcheo. n= 2 o 4 caracteres numéricos identificando el puerto del panel de parcheo. 11

TIA/EIA 606 A 12

TIA/EIA 606 A 13

TIA/EIA 606 A - Clase 1 El cable deberá estar etiquetado dentro de los 30 cms finales en la cubierta en ambos extremos y puntos de consolidación si existen. El conector del área de trabajo deberá estar claramente etiquetado. 14

TIA/EIA 606 A - Registros Cableado Horizontal Clase 1 - Identificador horizontal (1 A-A 47). Tipo de cable. Ubicación del conector. Tipo de conector y configuración. Longitud del cable. Tipo de panel de parcheo u otro hardware de conexión. - Servicio realizado. 15

TIA/EIA 606 A - Registros Recomendado con Clase 2 , 3 y 4 - Identificador de rutas. Color del conector o del icono. Otros conectores localizados en el mismo faceplate. Configuración del faceplate (1, 2, 4, etc puertos). Posición del conector en el faceplate. Presencia o ausencia de MUTOA. Longitud del cordón de parcheo si es que es MUTOA. Numero, puerto y tipo de switch. Nombre del usuario. 16

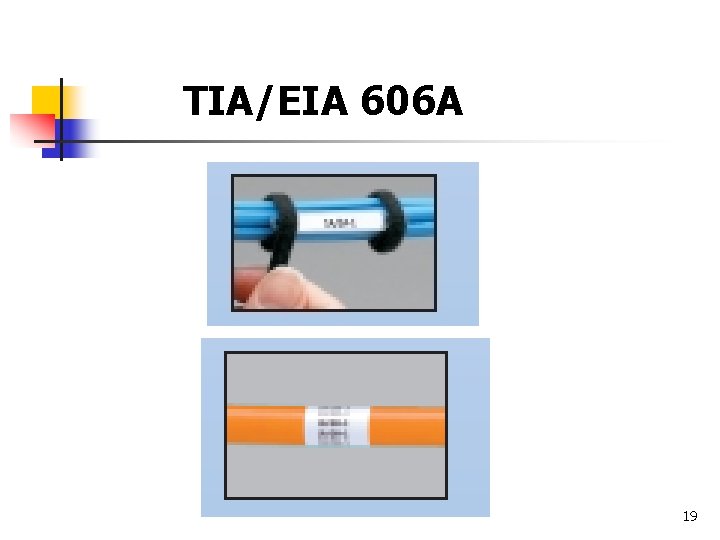

TIA/EIA 606 A - Clase 2 Cableado vertical. Se debe identificar todo cable entre dos espacios de Telecom dentro de los 30 cms finales en ambos extremos: Cable vertical (fs 1/fs 2 -n) 17

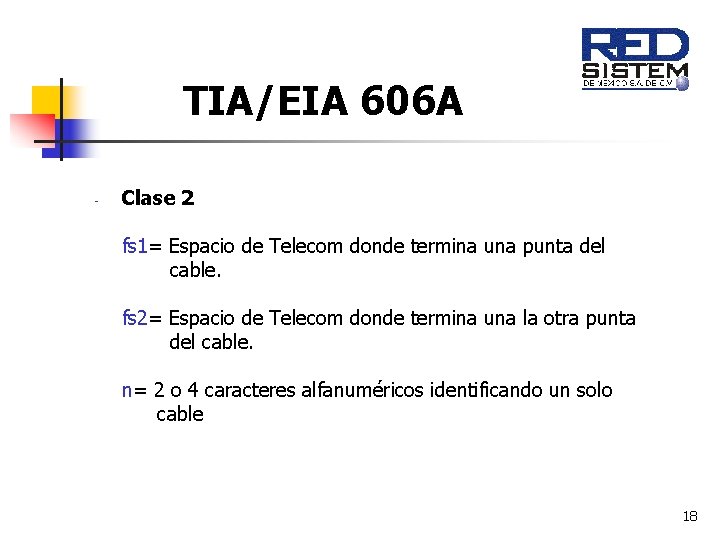

TIA/EIA 606 A - Clase 2 fs 1= Espacio de Telecom donde termina una punta del cable. fs 2= Espacio de Telecom donde termina una la otra punta del cable. n= 2 o 4 caracteres alfanuméricos identificando un solo cable 18

TIA/EIA 606 A 19

TIA/EIA 606 A - Registros Cableado Vertical Clase 2 - Identificador primario (2 A/3 A-1). Tipo de cable. Tipo de conexión del primer TS. Tipo de conexión del segundo TS. Longitud del cable. Identificador de rutas. 20

TIA/EIA 606 A - Registros Cableado Vertical Clase 2 - Pares/hilos sin terminar. - Pares/hilos disponibles. - Pares/hilos dañados. 21

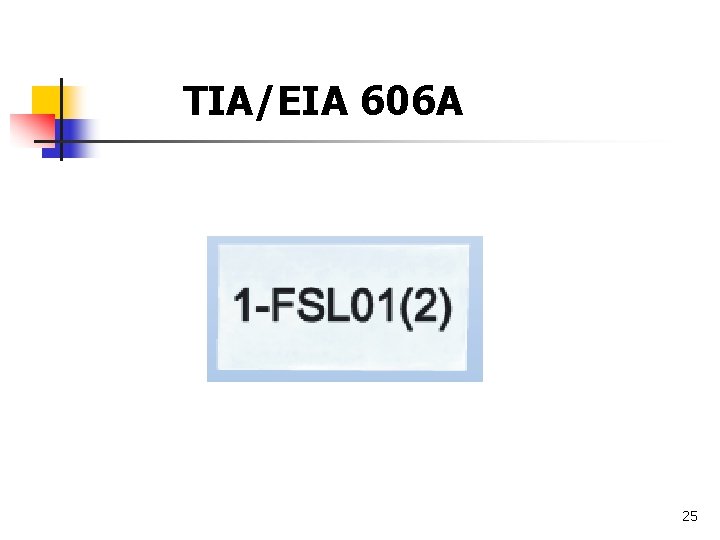

TIA/EIA 606 A - Clase 2 Retenedores de fuego. Todo retenedor de fuego debe ser etiquetado: Retenedor de fuego (f-FSLn(h)) 22

TIA/EIA 606 A - Clase 2 f= Carácter numérico que identifica el piso del TS. FSL= Fire Stopping Location. n= 2 numéricos que identifican la localización del retenedor. h= un carácter numérico que especifica el grado en horas del retenedor. 23

TIA/EIA 606 A - Registros Retenedores de fuego Clase 2 - Identificador primario (1 -FSL 01(2)). Localización. Tipo y fabricante. Fecha de instalación. Localización del registro de mantenimiento. 24

TIA/EIA 606 A 25

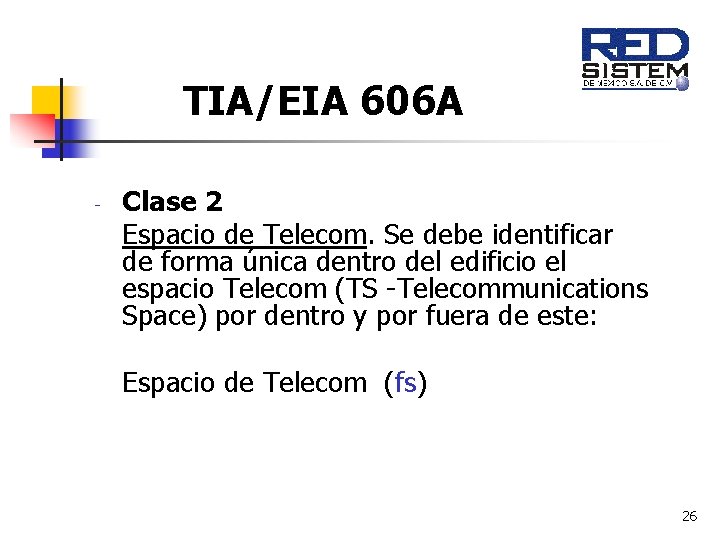

TIA/EIA 606 A - Clase 2 Espacio de Telecom. Se debe identificar de forma única dentro del edificio el espacio Telecom (TS -Telecommunications Space) por dentro y por fuera de este: Espacio de Telecom (fs) 26

TIA/EIA 606 A - Clase 2 f= Carácter numérico que indica el piso. s= Carácter alfabético que identifica al TS dentro. 27

TIA/EIA 606 A - Registros Espacio de Telecom Clase 2 - Identificador primario (1 A). - Tipo de TS (TR, CTR, ER, CER). - Número del cuarto dentro del edificio. - Llave o tarjeta de acceso. - Persona contacto. - Horas de acceso. 28

TIA/EIA 606 A 29

TIA/EIA 606 A - Clase 2 Conexión a tierra. Cada TMGB y TGB debe ser identificado con el mismo fs del espacio donde se encuentre: TMGB (fs-TMGB) TGB (fs-TGB) 30

TIA/EIA 606 A - Registros TMGB Clase 2 - Identificador primario (1 A-TMGB). Localización (no. del cuarto en el edificio). Localización de la unión en el sistema de tierra. Pruebas realizadas (Resistencia a tierra). Identificador de las rutas relacionadas. 31

TIA/EIA 606 A - Registros TGB Clase 2 - Identificador primario (1 A-TGB). - Localización (no. del cuarto en el edificio). - Pruebas realizadas (Resistencia a tierra). - Identificador de las rutas relacionadas. 32

TIA/EIA 606 A 33

TIA/EIA 606 A - Clase 3 Edificio. Se debe identificar mas no etiquetar de forma única cada edificio con el siguiente formato: Edificio (b) 34

TIA/EIA 606 A - Clase 3 b= uno o mas caracteres alfanuméricos 35

TIA/EIA 606 A - Registros Edificio Clase 3 - Nombre del edificio (ADM, ADM 1). Localización (Dirección, calle, etc). Lista de todos los TS. Lista de contactos para acceso a los TS. Horas de acceso 36

TIA/EIA 606 A - Clase 3 Cable vertical del campus. Debe existir un identificador único para el cableado vertical que conecta TS´s en diferentes edificios. Cable Vertical Campus ([b 1 -fs 1]/[b 2 -fs 2]-n) Par o fibra especifico ([b 1 -fs 1]/[b 2 -fs 2]-n. d) 37

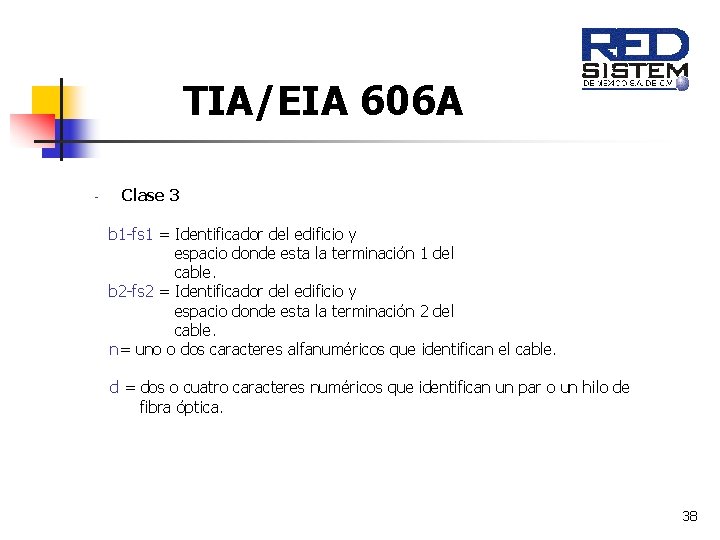

TIA/EIA 606 A - Clase 3 b 1 -fs 1 = Identificador del edificio y espacio donde esta la terminación 1 del cable. b 2 -fs 2 = Identificador del edificio y espacio donde esta la terminación 2 del cable. n= uno o dos caracteres alfanuméricos que identifican el cable. d = dos o cuatro caracteres numéricos que identifican un par o un hilo de fibra óptica. 38

TIA/EIA 606 A - Registros cableado vertical Clase 3 - Identificador primario ([ADM-3 A]/[ENG-2 A]-4). - Tipo de cable. - Tipo de conexión en la primera terminación (patch panel, regleta). - Tipo de conexión en la segunda terminación (patch panel, regleta). 39

TIA/EIA 606 A - Registros cableado vertical Clase 3 - Longitud del cable. - Identificador de rutas. - Pares/hilos sin terminar. - Pares/hilos disponibles. - Pares/hilos dañados. 40

TIA/EIA 606 A - Clase 4 Campus. Se debe identificar mas no etiquetar de forma la colección de edificios conectados entre si con el siguiente formato: Campus (c) 41

TIA/EIA 606 A - Clase 4 c= uno o mas caracteres alfanuméricos 42

TIA/EIA 606 A - Registros Campus Clase 4 - Nombre del Campus (REDSISTEM). - Localización (dirección, calle, etc). - Lista de todos los edificios que lo comprenden. - Horas de acceso 43

44

45

TIA/EIA 606 A - Información de Rutas (opcional) Rutas horizontales intrabuilding (fs-UUU. n. d(q)) 46

TIA/EIA 606 A fs = Identificador del espacio donde esta localizado. UUU = Identificador definido pos el usuario donde se especifica el tipo de elemento. n= dos o cuatro caracteres numéricos que identifican la ruta de forma única. d = descripción opcional. q = información calificativa opcional. 47

TIA/EIA 606 A - Información de Rutas (opcional) Rutas verticales intrabuilding (fs 1/fs 2 -UUU. n. d(q)) 48

TIA/EIA 606 A fs 1 = Espacio Telecom del primer extremo de la ruta. fs 2 = Espacio Telecom del segundo extremo de la ruta. UUU = Identificador definido pos el usuario donde se especifica el tipo de elemento. n= dos o cuatro caracteres numéricos que identifican la ruta de forma única. d = descripción opcional. q = información calificativa opcional. 49

TIA/EIA 606 A - Registros Rutas - Identificador primario (3 A/3 B-CT 01). Tipo de ruta (Cable Tray). % de espacio utilizado (20%). Identificador de cables que van por esa ruta. Identificador Espacio 1 (3 A). Identificador Espacio 2 (3 B). 50

TIA/EIA 606 A - Registros Rutas - Longitud. Máxima capacidad. Condiciones ruta. Retenedores de fuego. 51

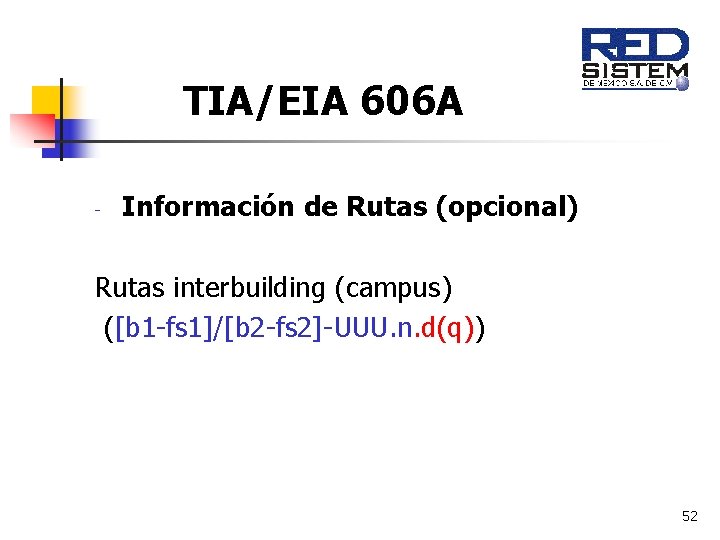

TIA/EIA 606 A - Información de Rutas (opcional) Rutas interbuilding (campus) ([b 1 -fs 1]/[b 2 -fs 2]-UUU. n. d(q)) 52

TIA/EIA 606 A b 1 -fs 1 = Edificio y TS del primer extremo de la ruta. b 2 -fs 2 = Edificio y TS del segundo extremo de la ruta. UUU = Identificador definido pos el usuario donde se especifica el tipo de elemento. n= dos o cuatro caracteres numéricos que identifican la ruta de forma única. d = descripción opcional. q = información calificativa opcional. 53

TIA/EIA 606 A - Registros Rutas - Identificador primario ([ADM-3 A]/[ENG-3 BCT 01). - Tipo de ruta (Cable Tray). - % de espacio utilizado (20%). - Identificador de cables que van por esa ruta. - Identificador Espacio 1 (ADM-3 A). - Identificador Espacio 2 (ENG-3 B). 54

TIA/EIA 606 A - Registros Rutas - Longitud. Máxima capacidad. Condiciones ruta. Retenedores de fuego. 55

TIA/EIA 606 A - Descriptores - CB CN CT MH HH Cabinet RW Conduit FR Cable tray RK Maintenance Hole Handhole Raceway Frame Rack 56
