Radiactiviteit 1 Ioniserende straling 2 Registreren van straling
- Slides: 45
Radiactiviteit 1. Ioniserende straling. 2. Registreren van straling. 3. Notatie van een kern. 4. Radioactief verval. 5. Halveringstijd en Activiteit. 6. Doordringend vermogen. 7. Dosis en dosisequivalent.
1896: Henri Becquerel ontdekt straling van uranium.
1898: Marie en Pierre Curie ontdekken de straling van polonium en radium.
Ioniserende straling of kernstraling: • a-straling: • b-straling: b- straling = electron b+ straling = positron (VWO) • g-straling • protonen • neutronen

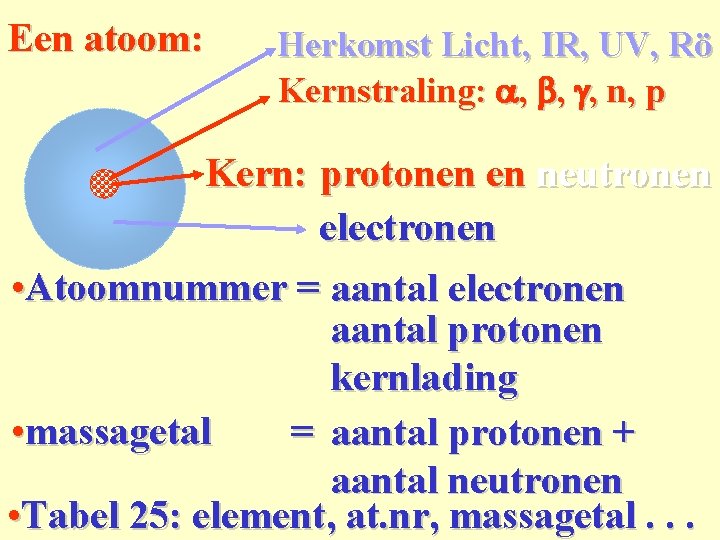

Een atoom: Herkomst Licht, IR, UV, Rö Kernstraling: a, b, g, n, p Kern: protonen en neutronen electronen • Atoomnummer = aantal electronen aantal protonen kernlading • massagetal = aantal protonen + aantal neutronen • Tabel 25: element, at. nr, massagetal. . .
Een koperkern: massagetal = aantal n + aantal p 63 29 Cu atoomnummer = aantal protonen = kernlading De Cu-kern heeft 29 p en 63 n + p dus. . . 63 – 29 = 34 n
Een Lood-204 kern: BINAS tabel 25 isotopen: atoomnummer: 82 symbool: Pb massagetal: 204 • notatie van kern: 204 82 Pb • aantal p = 82 • aantal p + n = 204 • aantal neutronen = 204 – 82 = 122
Isotopen (bijv. van Lood): BINAS tabel 25 isotopen: atoomnummer: 82 symbool: Pb massagetal: 204, 206, 207 enz. 204 Pb : 82 206 Pb : 82 207 Pb : 82 208 Pb : 82 82 p 204 n + p 122 n 82 p 206 n + p 124 n 82 p 207 n + p 125 n 82 p 208 n + p 126 n
Vier natuurlijke isotopen van lood (Pb): 1 3 8 Atoomnummer Pb = 82 Massagetal: Pb-204, Pb-206, Pb-207, Pb-208, gem. 207, 2 82 2

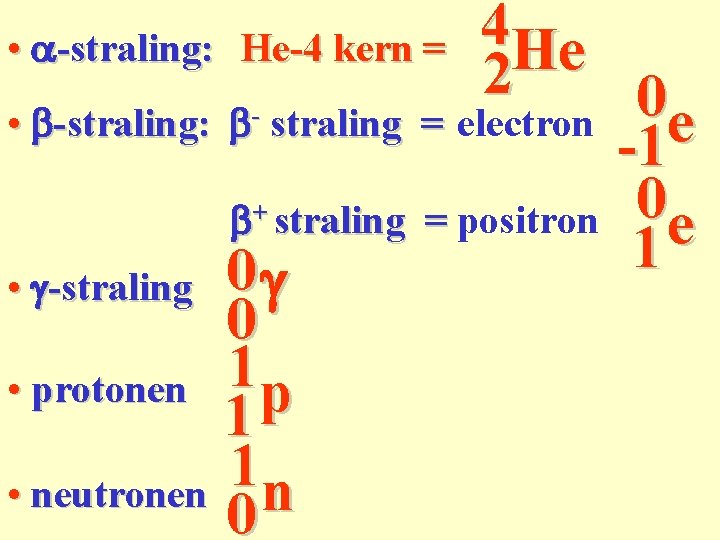

4 • a-straling: He-4 kern = He 2 0 • b-straling: b straling = electron e -1 0 + b straling = positron e 1 • g-straling 0 1 • protonen p 1 1 • neutronen n 0
• Registreren van ioniserende straling. • Fotografische plaat • Wilsonvat • Geiger-Muller teller
• Fotografische plaat (na ontwikkelen):
• Wilsonvat. plexiglas lucht/alcohol damp baan adeeltje Bron koolzuursneeuw ionen spoor alcohol druppels (nevelspoor)
• Wilsonvat. Nevelspoortje van b- -straling (electronen) Nevelsporen van a-straling Bron
• Wilsonvat. a en b- straling:
• Wilsonvat. a en b- straling:
• Wilsonvat. b- straling:
• Geiger-Müller teller: (serieschakeling) Gas Ub = 250 V R 1 = oo R 2 = 1 M W • Geen gesloten stroomkring • I=0 • U 2 = I R 2 = 0 V Teller/ LS
• Geiger-Müller teller. a Ub = 250 V I = 200 m. A R 1 = 0, 25 W R 1 =Moo • • • R 2 = 1 M W Teller /LS a-deeltje ioniseert gasmolekulen Lawine-effect. . , gas wordt geleidend R 1 daalt tot. . en I = wordt dan 200 m. A U 2 = I R 2 = 200. 10 -6. 1. 106 = 200 V U 1 = Ub – U 2 = 250 – 200 = 50 V. . .
• Geiger-Müller teller. • Dode tijd 1 ms • Maximaal 106 deeltjes/s telbaar
Radioactief verval Polonium-209 kern: BINAS tabel 25 isotopen: atoomnummer: 84 symbool: Po massagetal: 209 verval: a 209 84 Po 4 2 He + 205 82 • BINAS tabel 35: atoomnummer 82: X Pb Pb
Radioactief verval van Natrium-24 kern: BINAS tabel 25 isotopen: atoomnummer: 11 symbool: Na massagetal: 24 verval: b- 24 11 Na 0 -1 e + 24 12 • BINAS tabel 35: atoomnummer 12: X Mg Mg

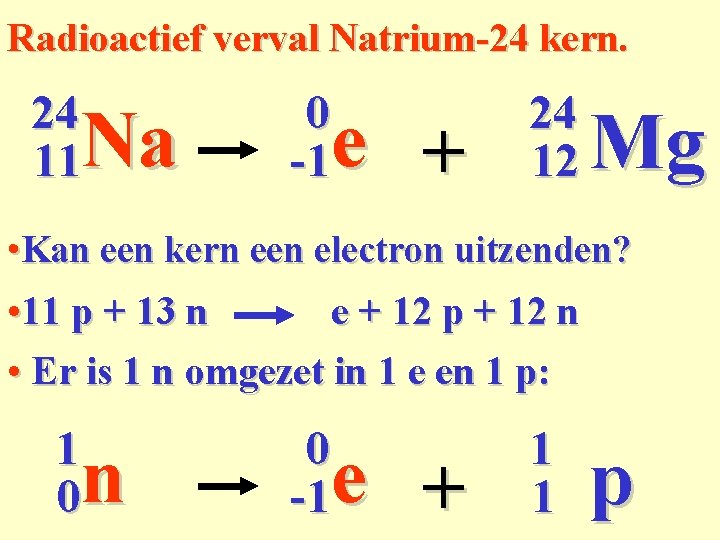

Radioactief verval Natrium-24 kern. 24 11 Na 0 -1 e + 24 12 Mg • Kan een kern een electron uitzenden? • 11 p + 13 n e + 12 p + 12 n • Er is 1 n omgezet in 1 e en 1 p: 1 0 n 0 -1 e + 1 1 p
Halveringstijd van Polonium-209 kern: BINAS tabel 25 isotopen: halwaardetijd 200 j tijd in j % Po 0 100 200 50 400 600 25 12, 5 800 6, 25
Halveringstijd van Polonium-209 kern. BINAS tabel 25 isotopen: halveringstijd 200 j 25% bij 400 j 50% bij 200 j 12, 5% bij 600 j
Halveringstijd Polonium-209 is 200 jaar. Hoeveel % is er over na 1000 jaar? • Hoeveel maal is het gehalveerd? 5 x • ½. ½. ½ = (½)5 = • 0, 03125. 100% = 3, 13 % 0, 03125
Halveringstijd Po-209 is 200 jaar. Hoeveel % is er over na 300 jaar? N(t) = t/t½ N(0). (1/2) = 100% BINAS 300/200. (1/2) = 100. 0, 3536 = 35, 4 % N. B. : t/t 1/2 geeft aan. . . hoeveel keer het is gehalveerd! t/t 1/2 = 1, 5 dus 1 à 2 gehalveerd. . .

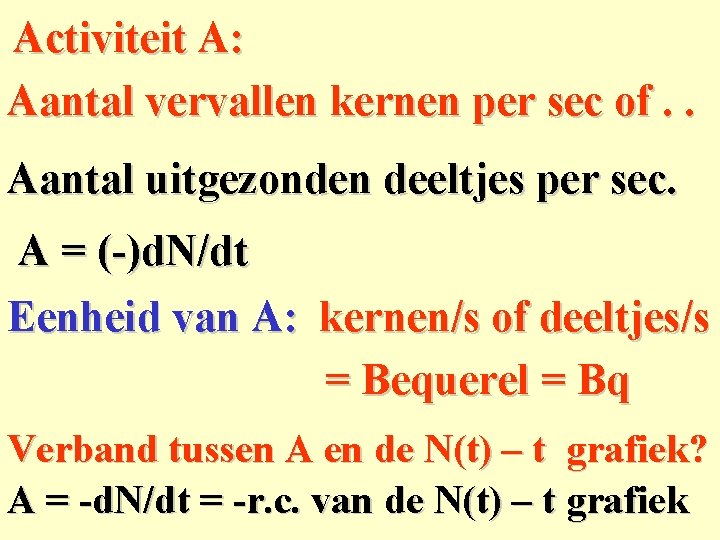

Activiteit A: Aantal vervallen kernen per sec of. . Aantal uitgezonden deeltjes per sec. A = (-)d. N/dt Eenheid van A: kernen/s of deeltjes/s = Bequerel = Bq Verband tussen A en de N(t) – t grafiek? A = -d. N/dt = -r. c. van de N(t) – t grafiek
Orgaanschade hangt af van: • Activiteit (aantal deeltjes/s) E • tijd • energie van de deeltjes m • massa van het orgaan • kwaliteitsfactor Q 1 voor b, g resp. 10 voor a, n, p) • soort weefsel (snel delende cellen zijn erg gevoelig)

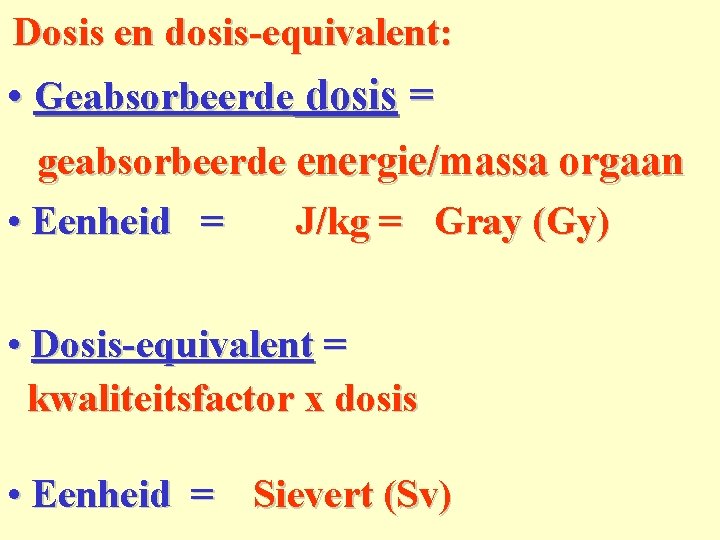

Dosis en dosis-equivalent: • Geabsorbeerde dosis = geabsorbeerde energie/massa orgaan • Eenheid = J/kg = Gray (Gy) • Dosis-equivalent = kwaliteitsfactor x dosis • Eenheid = Sievert (Sv)

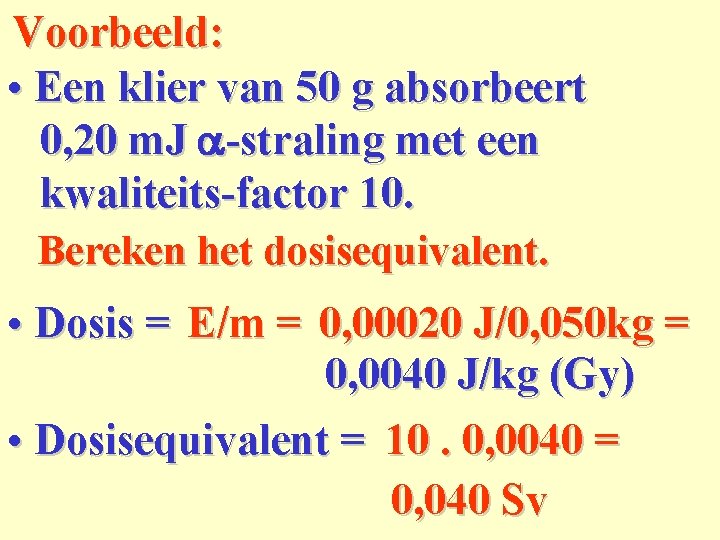

Voorbeeld: • Een klier van 50 g absorbeert 0, 20 m. J a-straling met een kwaliteits-factor 10. Bereken het dosisequivalent. • Dosis = E/m = 0, 00020 J/0, 050 kg = 0, 0040 J/kg (Gy) • Dosisequivalent = 10. 0, 0040 = 0, 040 Sv

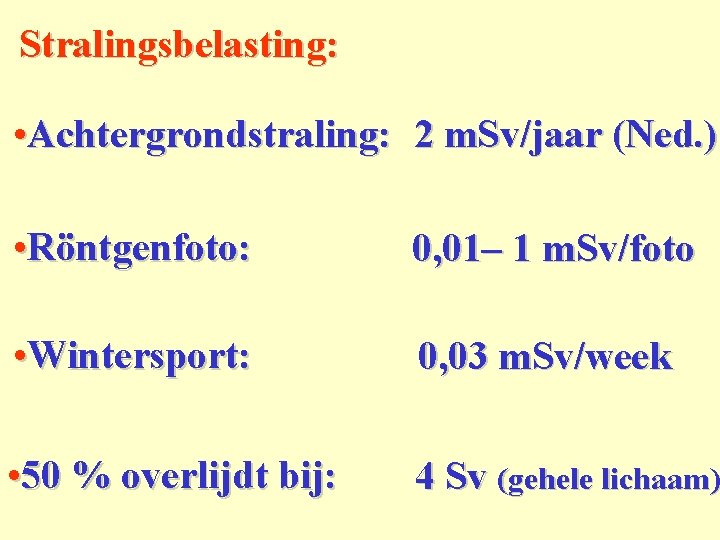

Stralingsbelasting: • Achtergrondstraling: 2 m. Sv/jaar (Ned. ) • Röntgenfoto: 0, 01– 1 m. Sv/foto • Wintersport: 0, 03 m. Sv/week • 50 % overlijdt bij: 4 Sv (gehele lichaam)
Röntgenfoto van een rat (na Pu-vergiftiging) Tumor
Doordringend vermogen. straling ‘dracht’ a ‘klein’ b ‘groot’ g ‘heel groot’
Halfwaarde-dikte voor g-straling (1 Me. V): stof beton halfwaardedikte 5 cm staal 3 cm lood 1 cm
Halfwaarde-dikte van beton is 5, 0 cm voor 1 Me. V g-straling. Hoeveel % komt er door een betonnen muur van 30 cm dik? • Hoeveel maal is het gehalveerd? 30/5, 0 = 6 x (½)6 = 0, 0156 • 0, 0156. 100% = 1, 6 %
Toepassingen: • Bestraling • Ouderdomsbepaling • Tracer (organismen/ waterloop) • Diktemeting (staalindustrie)
Bestraling in de geneeskunde Co-60 bron patiënt roterende arm
Melanoom:
Ouderdomsbepaling: • Vorming C-14 in de atmosfeer: 14 7 1 0 N+ n 14 6 1 1 C + p • Verval C-14 (halfwaardetijd 5730 j): 14 6 0 -1 14 7 e + N • Verhouding C-14/C-12 in de C • Verhouding C-14/C-12 in de atmosfeer is constant). • In dode organische stof daalt [C-14].

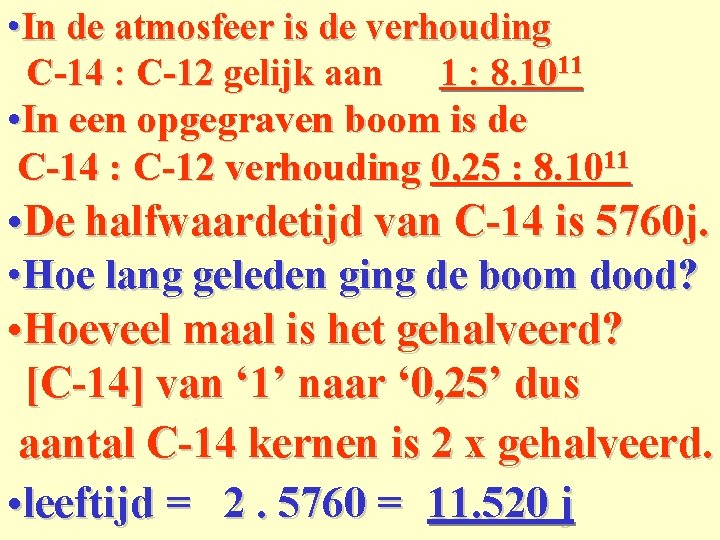

• In de atmosfeer is de verhouding C-14 : C-12 gelijk aan 1 : 8. 1011 • In een opgegraven boom is de C-14 : C-12 verhouding 0, 25 : 8. 1011 • De halfwaardetijd van C-14 is 5760 j. • Hoe lang geleden ging de boom dood? • Hoeveel maal is het gehalveerd? [C-14] van ‘ 1’ naar ‘ 0, 25’ dus aantal C-14 kernen is 2 x gehalveerd. • leeftijd = 2. 5760 = 11. 520 j
Tracer in de geneeskunde. Uitzaaiïngen

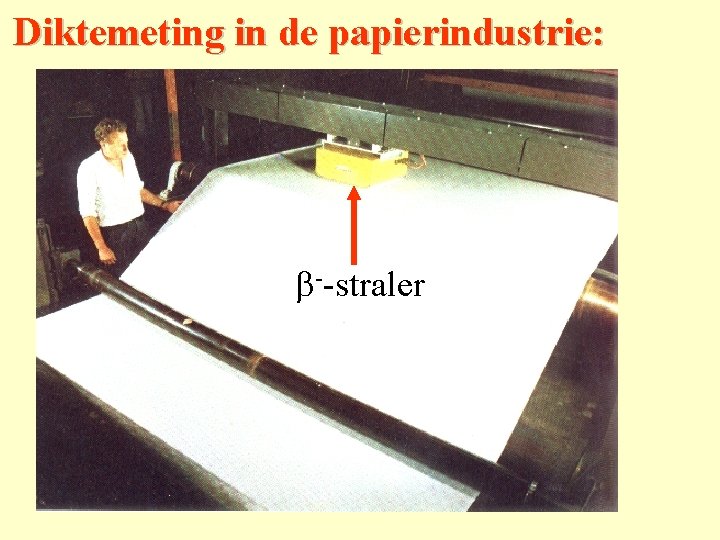

Diktemeting in de papierindustrie: b--straler
Kerncentrale Delft koelwater bron
Einde
