Pronto soccorso: la diagnostica differenziale delle urgenze ed emergenze respiratorie INSUFFICIENZA RESPIRATORIA: ASPETTI MULTIDISCIPLINARI IN AMBITO PNEUMOLOGICO 11 – 12 GIUGNO 2004 OSPEDALE BUCCHERI LA FERLA - FATEBENEFRATELLI Dr. Stefano La Spada Direttore U. O. Medicina e Chirurgia di Accettazione e di Urgenza Az. U. S. L. n. 6 PA - P. O. Ingrassia

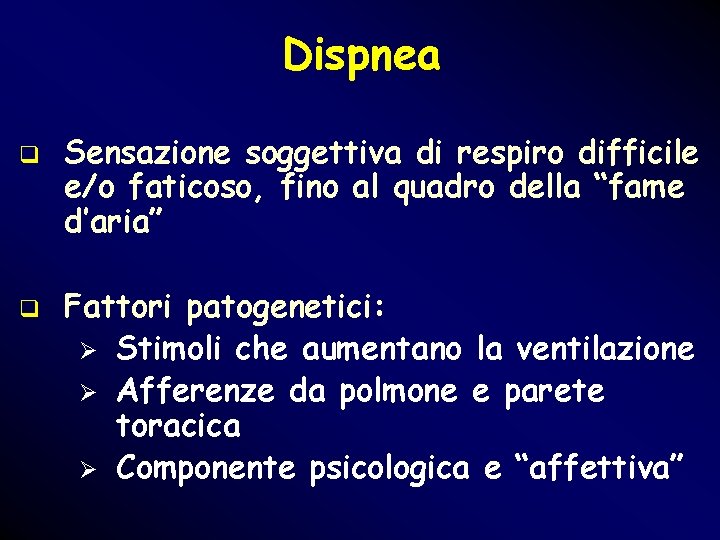

Dispnea q q Sensazione soggettiva di respiro difficile e/o faticoso, fino al quadro della “fame d’aria” Fattori patogenetici: Ø Stimoli che aumentano la ventilazione Ø Afferenze da polmone e parete toracica Ø Componente psicologica e “affettiva”

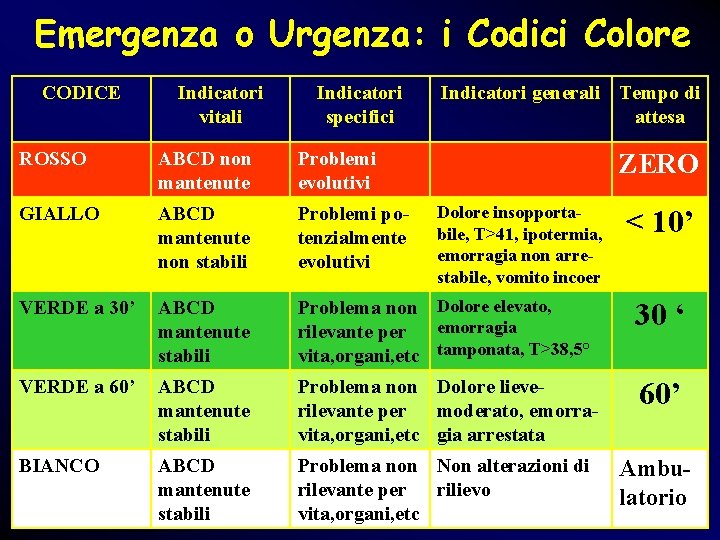

Emergenza o Urgenza: i Codici Colore CODICE Indicatori vitali Indicatori specifici Indicatori generali Tempo di attesa ROSSO ABCD non mantenute Problemi evolutivi GIALLO ABCD mantenute non stabili Problemi potenzialmente evolutivi VERDE a 30’ ABCD mantenute stabili Problema non Dolore elevato, rilevante per emorragia vita, organi, etc tamponata, T>38, 5° 30 ‘ VERDE a 60’ ABCD mantenute stabili Problema non Dolore lieverilevante per moderato, emorravita, organi, etc gia arrestata 60’ BIANCO ABCD mantenute stabili Problema non Non alterazioni di rilevante per rilievo vita, organi, etc Ambulatorio ZERO Dolore insopportabile, T>41, ipotermia, emorragia non arrestabile, vomito incoer < 10’

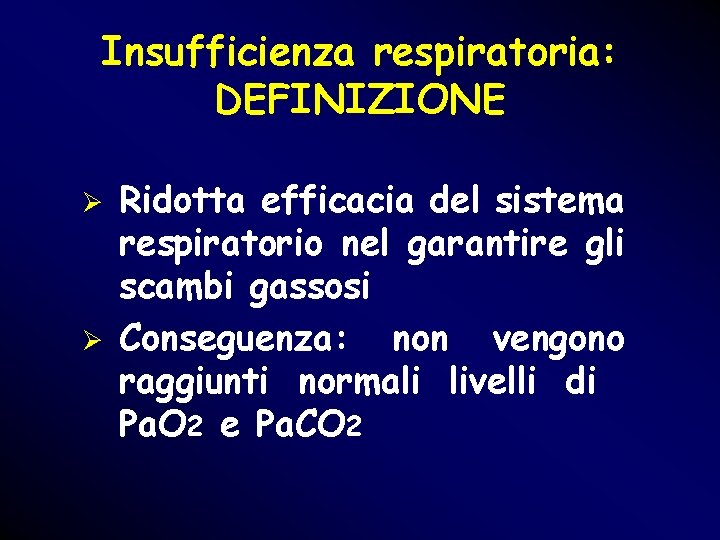

Insufficienza respiratoria: DEFINIZIONE Ø Ø Ridotta efficacia del sistema respiratorio nel garantire gli scambi gassosi Conseguenza: non vengono raggiunti normali livelli di Pa. O 2 e Pa. CO 2

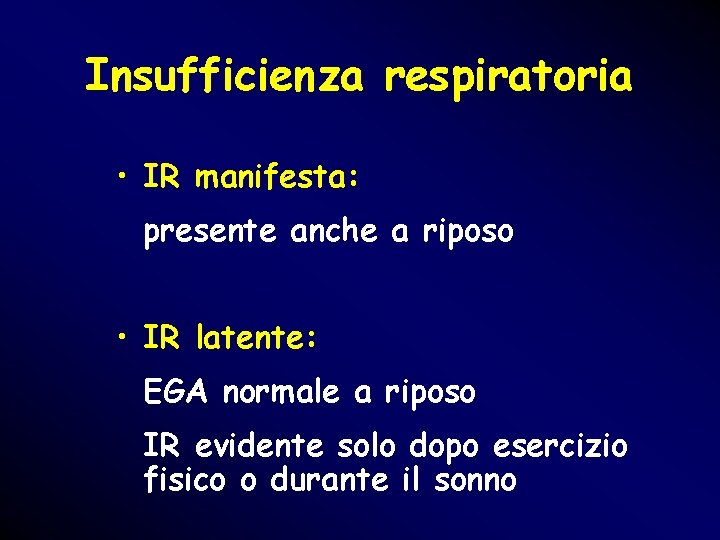

Insufficienza respiratoria • IR manifesta: presente anche a riposo • IR latente: EGA normale a riposo IR evidente solo dopo esercizio fisico o durante il sonno

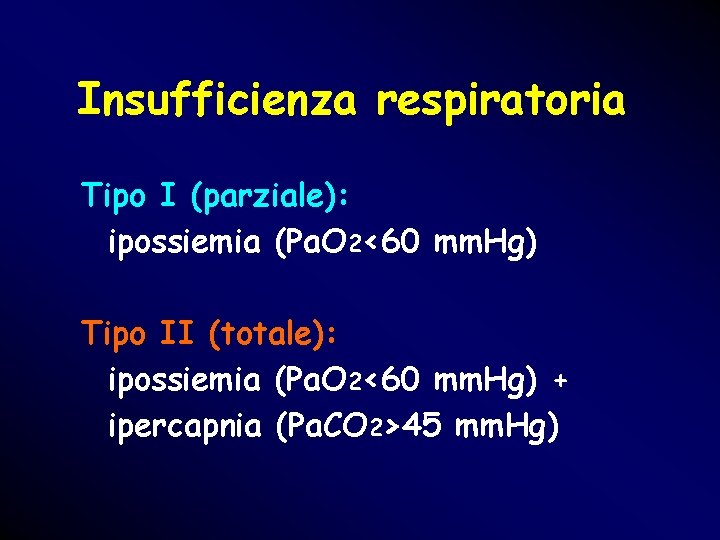

Insufficienza respiratoria Tipo I (parziale): ipossiemia (Pa. O 2<60 mm. Hg) Tipo II (totale): ipossiemia (Pa. O 2<60 mm. Hg) + ipercapnia (Pa. CO 2>45 mm. Hg)

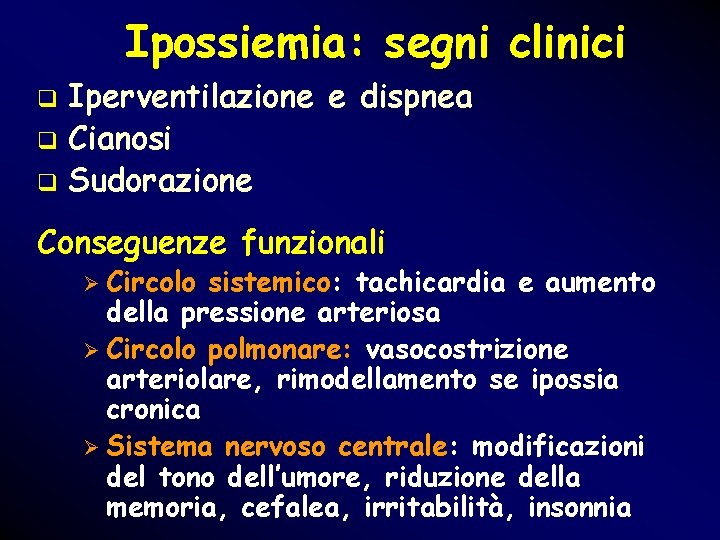

Ipossiemia: segni clinici q q q Iperventilazione e dispnea Cianosi Sudorazione Conseguenze funzionali Ø Circolo sistemico: tachicardia e aumento della pressione arteriosa Ø Circolo polmonare: vasocostrizione arteriolare, rimodellamento se ipossia cronica Ø Sistema nervoso centrale: modificazioni del tono dell’umore, riduzione della memoria, cefalea, irritabilità, insonnia

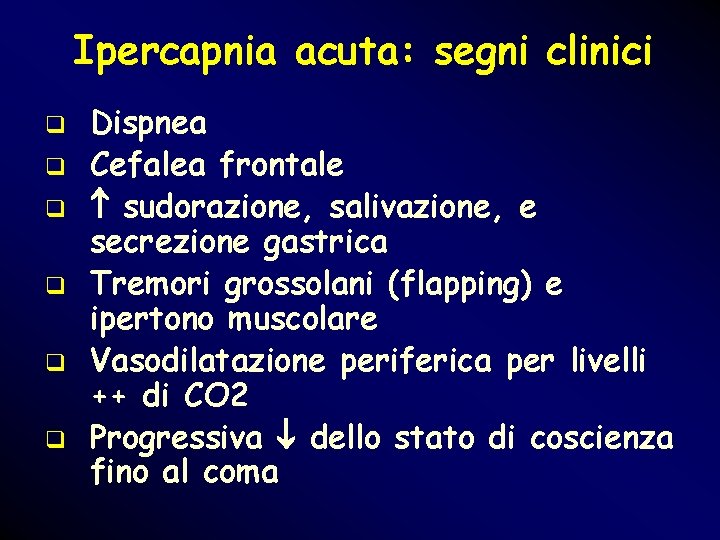

Ipercapnia acuta: segni clinici q q q Dispnea Cefalea frontale sudorazione, salivazione, e secrezione gastrica Tremori grossolani (flapping) e ipertono muscolare Vasodilatazione periferica per livelli ++ di CO 2 Progressiva dello stato di coscienza fino al coma

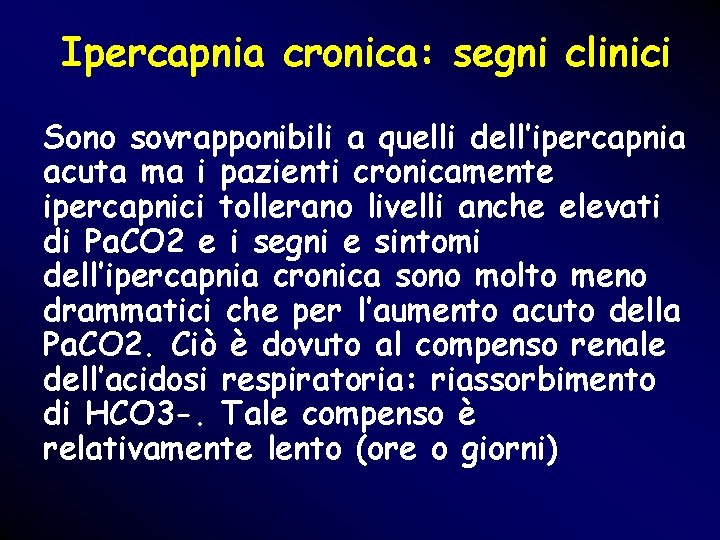

Ipercapnia cronica: segni clinici Sono sovrapponibili a quelli dell’ipercapnia acuta ma i pazienti cronicamente ipercapnici tollerano livelli anche elevati di Pa. CO 2 e i segni e sintomi dell’ipercapnia cronica sono molto meno drammatici che per l’aumento acuto della Pa. CO 2. Ciò è dovuto al compenso renale dell’acidosi respiratoria: riassorbimento di HCO 3 -. Tale compenso è relativamente lento (ore o giorni)

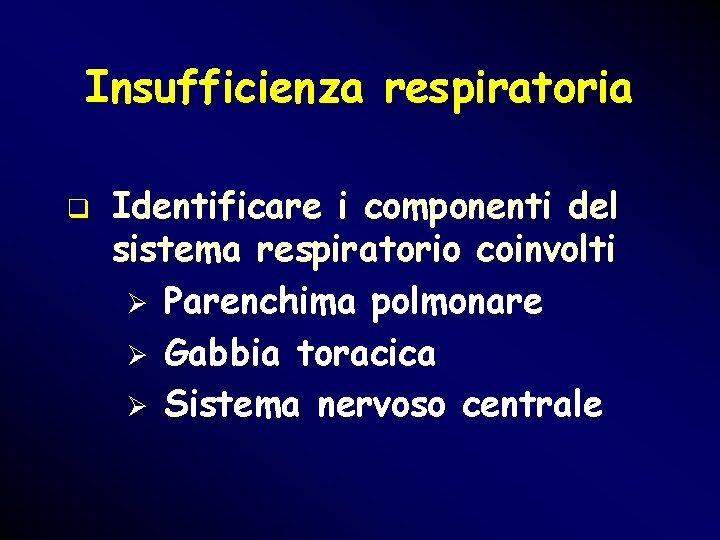

Insufficienza respiratoria q Identificare i componenti del sistema respiratorio coinvolti Ø Parenchima polmonare Ø Gabbia toracica Ø Sistema nervoso centrale

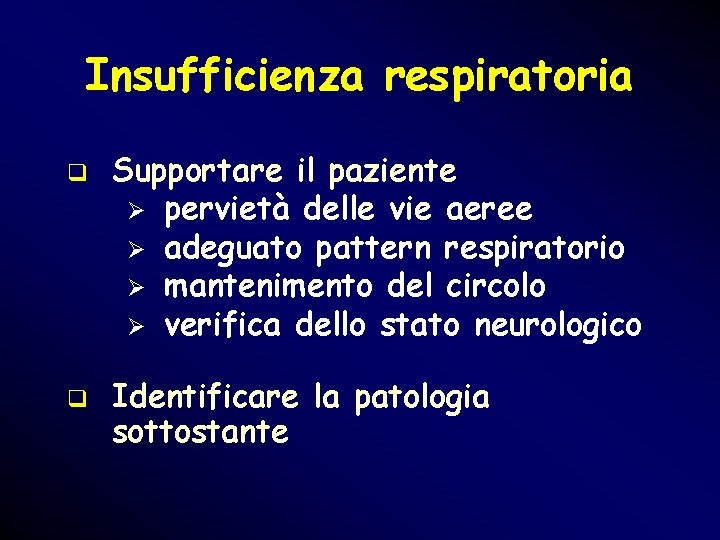

Insufficienza respiratoria q q Supportare il paziente Ø pervietà delle vie aeree Ø adeguato pattern respiratorio Ø mantenimento del circolo Ø verifica dello stato neurologico Identificare la patologia sottostante

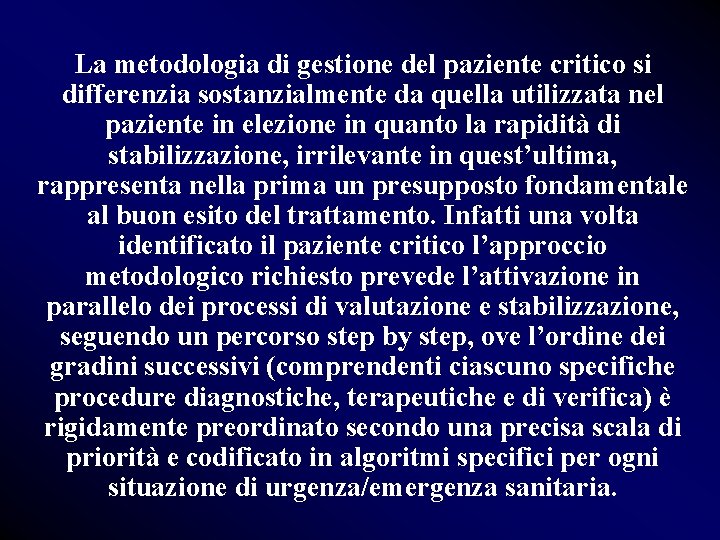

La metodologia di gestione del paziente critico si differenzia sostanzialmente da quella utilizzata nel paziente in elezione in quanto la rapidità di stabilizzazione, irrilevante in quest’ultima, rappresenta nella prima un presupposto fondamentale al buon esito del trattamento. Infatti una volta identificato il paziente critico l’approccio metodologico richiesto prevede l’attivazione in parallelo dei processi di valutazione e stabilizzazione, seguendo un percorso step by step, ove l’ordine dei gradini successivi (comprendenti ciascuno specifiche procedure diagnostiche, terapeutiche e di verifica) è rigidamente preordinato secondo una precisa scala di priorità e codificato in algoritmi specifici per ogni situazione di urgenza/emergenza sanitaria.

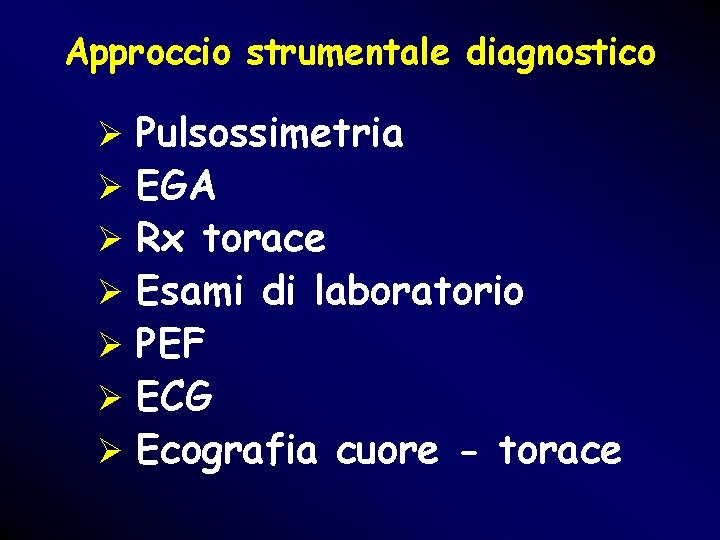

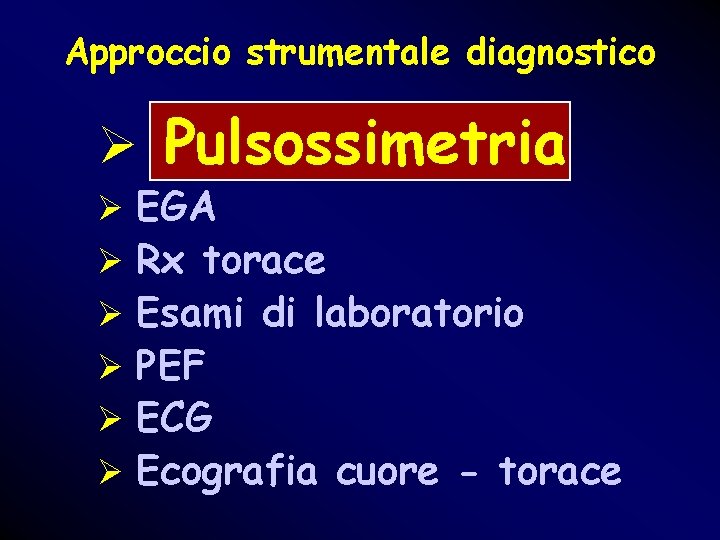

Approccio strumentale diagnostico Ø Pulsossimetria Ø EGA Ø Rx torace Ø Esami di laboratorio Ø PEF Ø ECG Ø Ecografia cuore - torace

Approccio strumentale diagnostico Ø Pulsossimetria Ø EGA Ø Rx torace Ø Esami di laboratorio Ø PEF Ø ECG Ø Ecografia cuore - torace

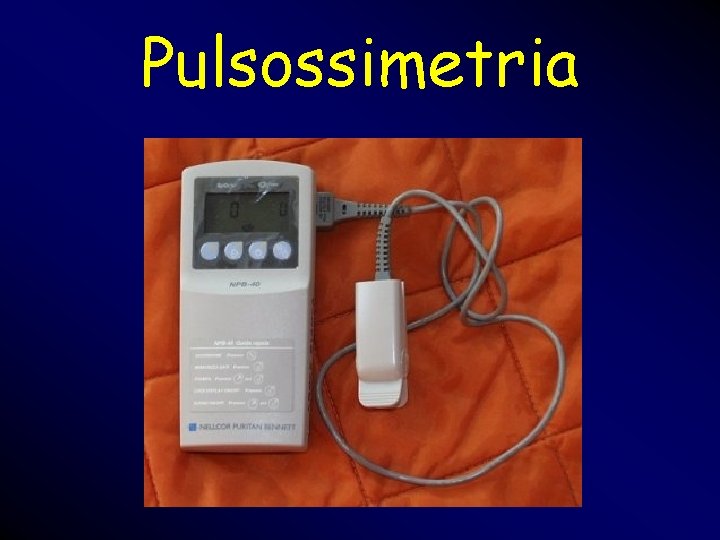

Pulsossimetria

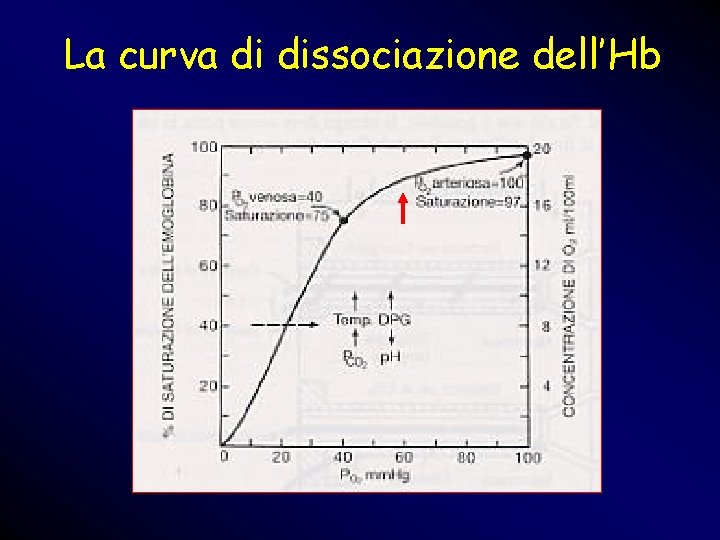

La curva di dissociazione dell’Hb

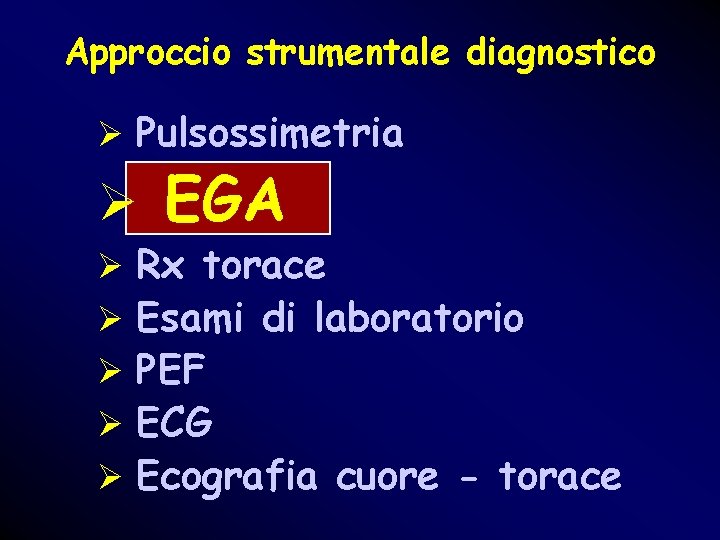

Approccio strumentale diagnostico Ø Pulsossimetria Ø EGA Ø Rx torace Ø Esami di laboratorio Ø PEF Ø ECG Ø Ecografia cuore - torace

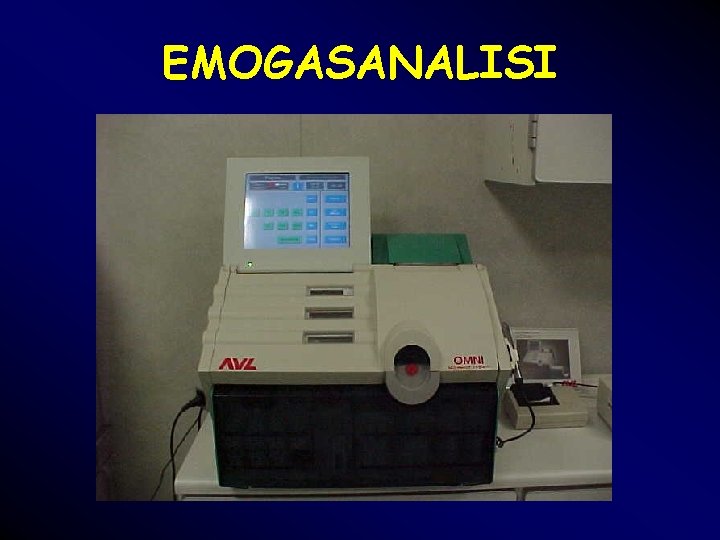

EMOGASANALISI

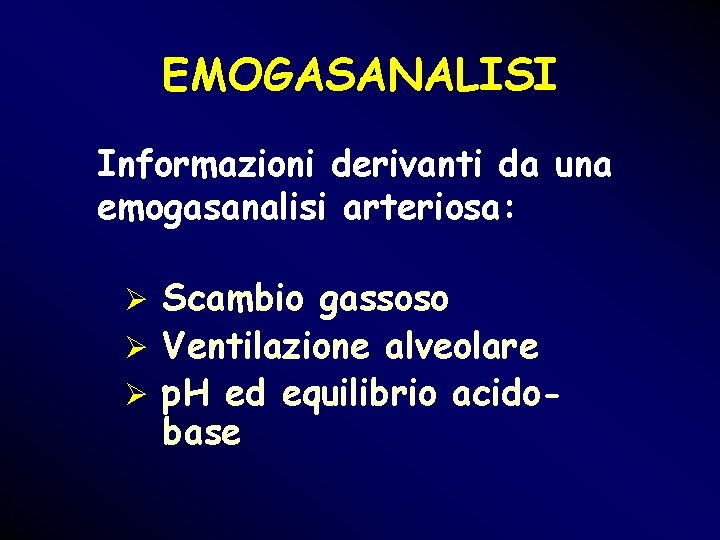

EMOGASANALISI Informazioni derivanti da una emogasanalisi arteriosa: Ø Scambio gassoso Ø Ventilazione alveolare Ø p. H ed equilibrio acido- base

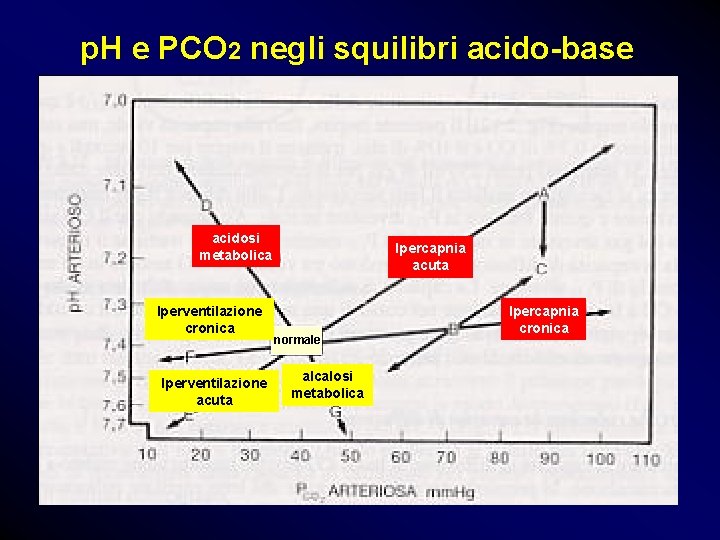

p. H e PCO 2 negli squilibri acido-base acidosi metabolica Iperventilazione cronica Iperventilazione acuta Ipercapnia acuta normale alcalosi metabolica Ipercapnia cronica

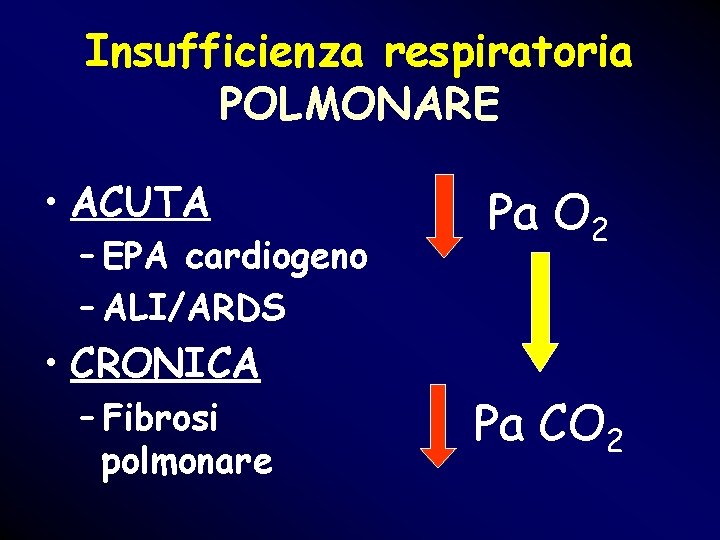

Insufficienza respiratoria POLMONARE • ACUTA – EPA cardiogeno – ALI/ARDS • CRONICA – Fibrosi polmonare Pa O 2 Pa CO 2

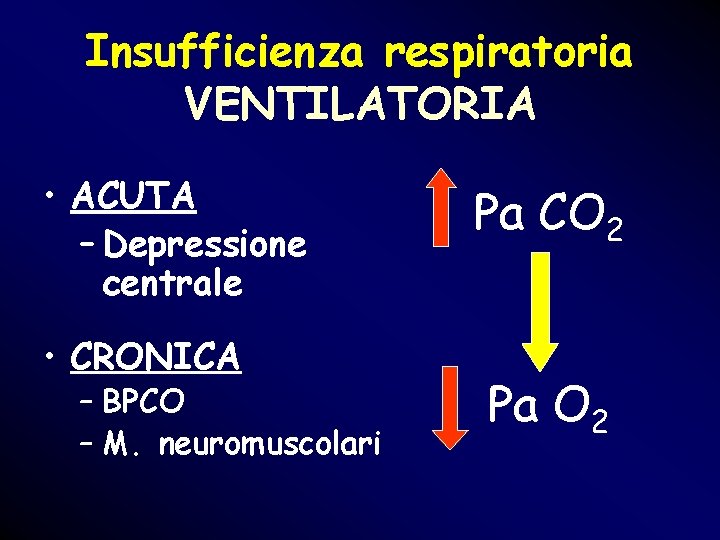

Insufficienza respiratoria VENTILATORIA • ACUTA – Depressione centrale • CRONICA – BPCO – M. neuromuscolari Pa CO 2 Pa O 2

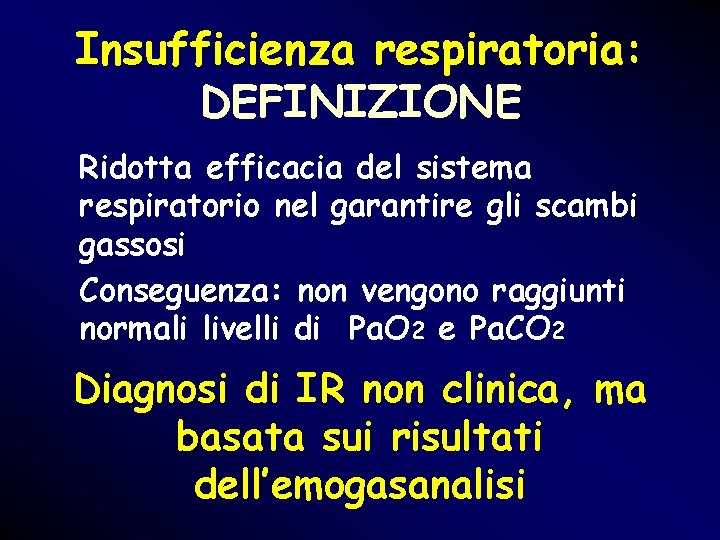

Insufficienza respiratoria: DEFINIZIONE Ridotta efficacia del sistema respiratorio nel garantire gli scambi gassosi Conseguenza: non vengono raggiunti normali livelli di Pa. O 2 e Pa. CO 2 Diagnosi di IR non clinica, ma basata sui risultati dell’emogasanalisi

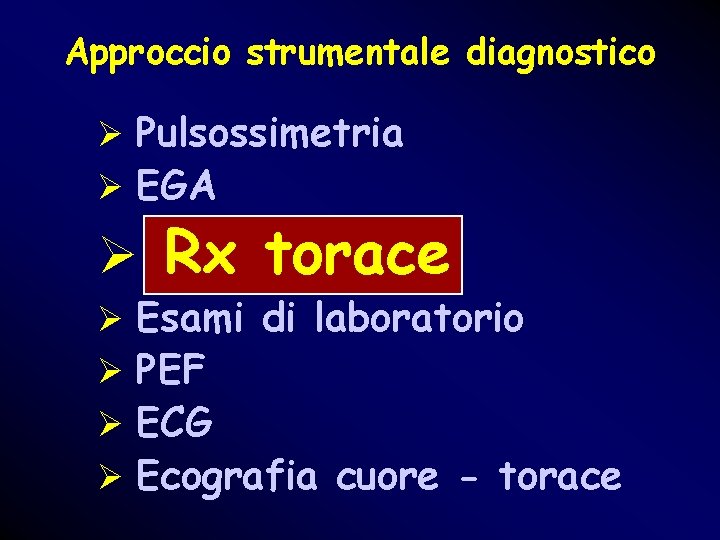

Approccio strumentale diagnostico Ø Pulsossimetria Ø EGA Ø Rx torace Ø Esami di laboratorio Ø PEF Ø ECG Ø Ecografia cuore - torace

Rx torace

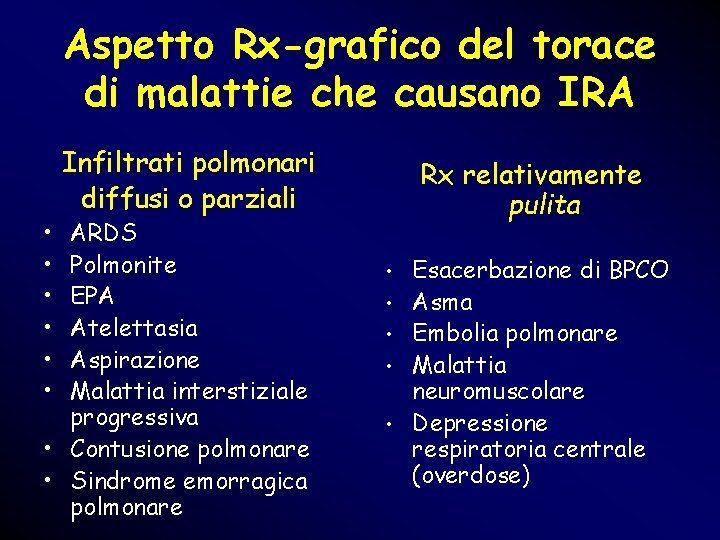

Aspetto Rx-grafico del torace di malattie che causano IRA • • • Infiltrati polmonari diffusi o parziali ARDS Polmonite EPA Atelettasia Aspirazione Malattia interstiziale progressiva • Contusione polmonare • Sindrome emorragica polmonare Rx relativamente pulita • • • Esacerbazione di BPCO Asma Embolia polmonare Malattia neuromuscolare Depressione respiratoria centrale (overdose)

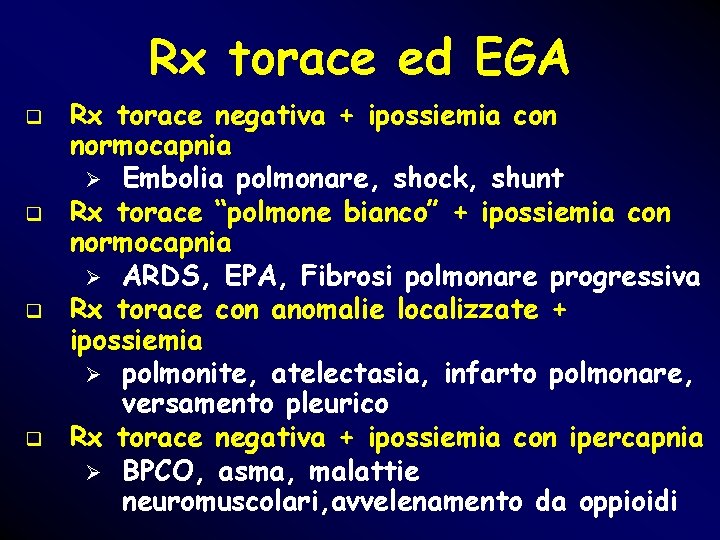

Rx torace ed EGA q q Rx torace negativa + ipossiemia con normocapnia Ø Embolia polmonare, shock, shunt Rx torace “polmone bianco” + ipossiemia con normocapnia Ø ARDS, EPA, Fibrosi polmonare progressiva Rx torace con anomalie localizzate + ipossiemia Ø polmonite, atelectasia, infarto polmonare, versamento pleurico Rx torace negativa + ipossiemia con ipercapnia Ø BPCO, asma, malattie neuromuscolari, avvelenamento da oppioidi

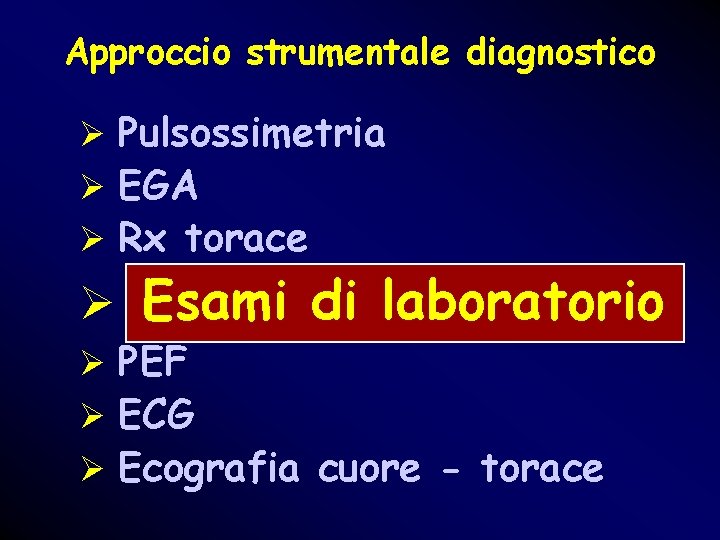

Approccio strumentale diagnostico Ø Pulsossimetria Ø EGA Ø Rx torace Ø Esami di laboratorio Ø PEF Ø ECG Ø Ecografia cuore - torace

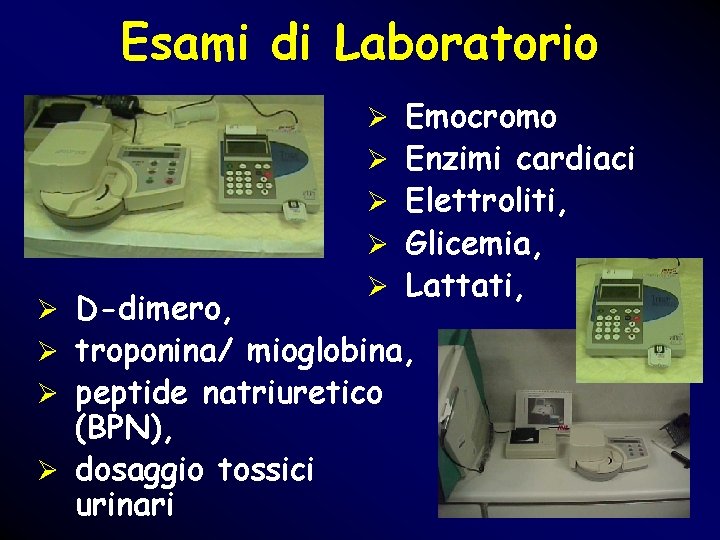

Esami di Laboratorio Ø Emocromo Ø Enzimi cardiaci Ø Elettroliti, Ø Glicemia, Ø D-dimero, Ø Lattati, Ø troponina/ mioglobina, Ø peptide natriuretico (BPN), Ø dosaggio tossici urinari

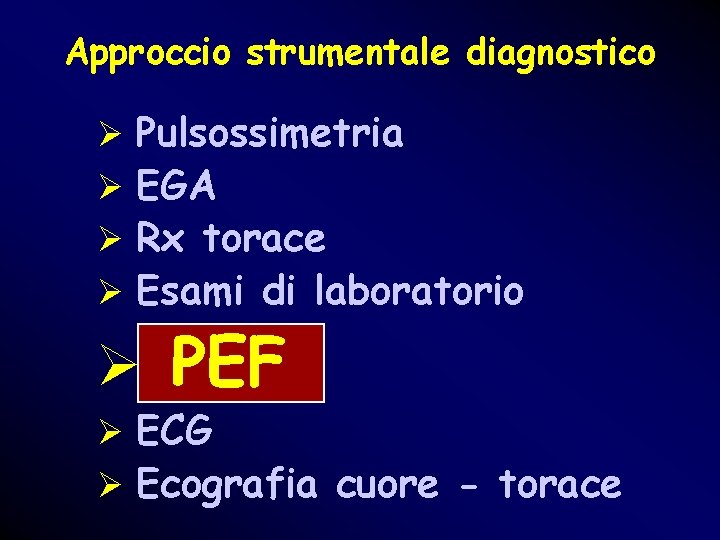

Approccio strumentale diagnostico Ø Pulsossimetria Ø EGA Ø Rx torace Ø Esami di laboratorio Ø PEF Ø ECG Ø Ecografia cuore - torace

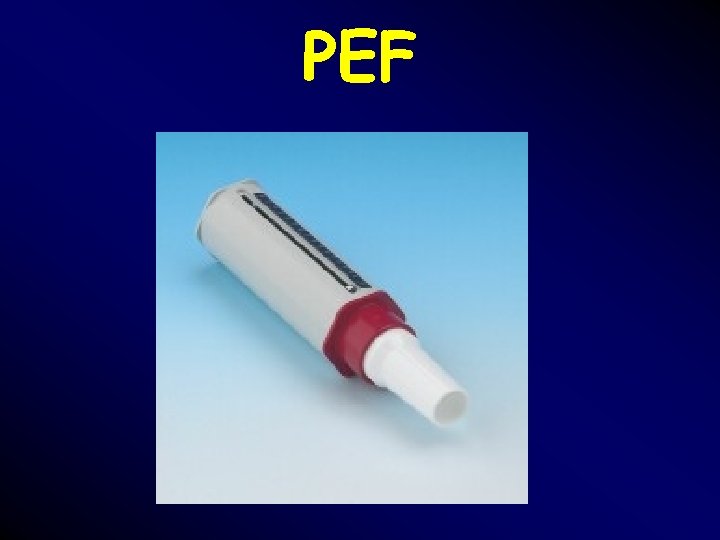

PEF

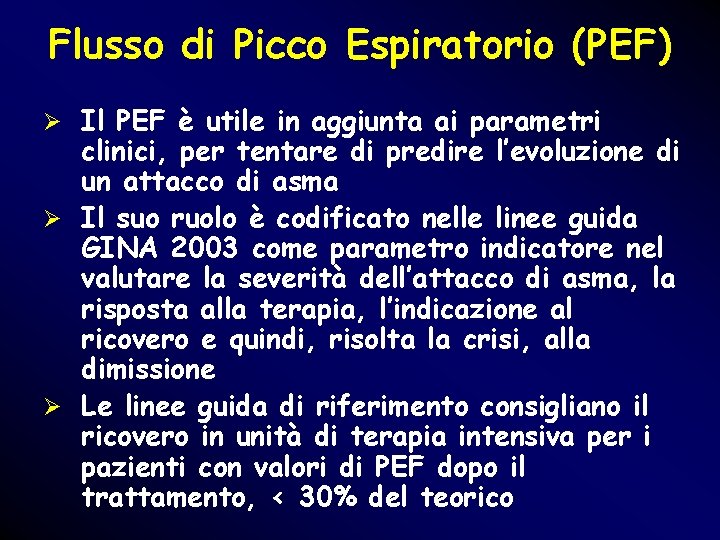

Flusso di Picco Espiratorio (PEF) Ø Il PEF è utile in aggiunta ai parametri clinici, per tentare di predire l’evoluzione di un attacco di asma Ø Il suo ruolo è codificato nelle linee guida GINA 2003 come parametro indicatore nel valutare la severità dell’attacco di asma, la risposta alla terapia, l’indicazione al ricovero e quindi, risolta la crisi, alla dimissione Ø Le linee guida di riferimento consigliano il ricovero in unità di terapia intensiva per i pazienti con valori di PEF dopo il trattamento, < 30% del teorico

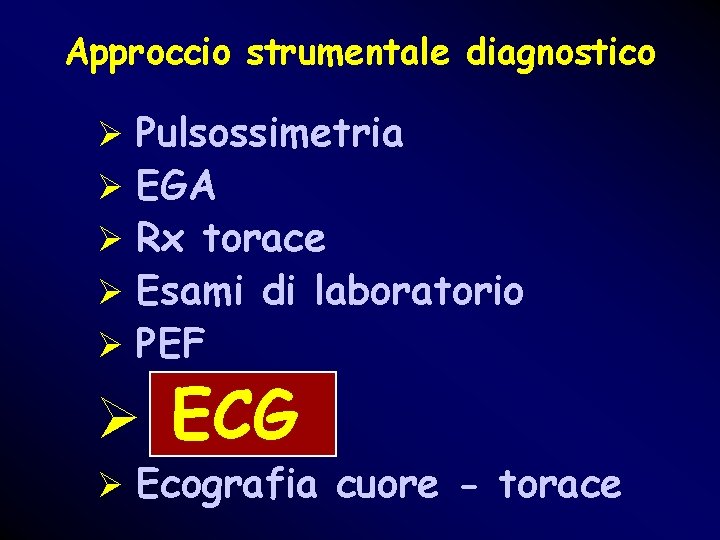

Approccio strumentale diagnostico Ø Pulsossimetria Ø EGA Ø Rx torace Ø Esami di laboratorio Ø PEF Ø ECG Ø Ecografia cuore - torace

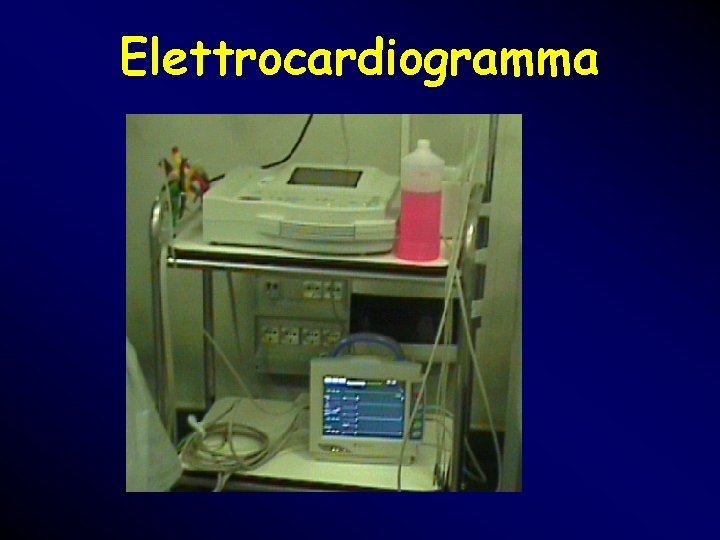

Elettrocardiogramma

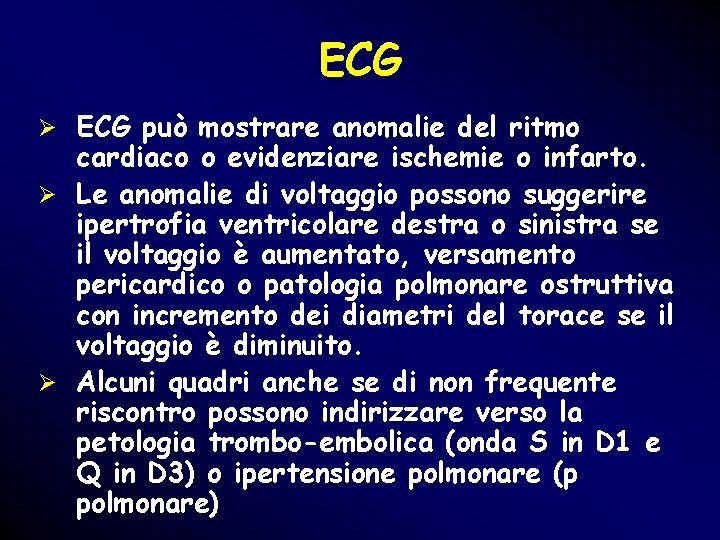

ECG Ø ECG può mostrare anomalie del ritmo cardiaco o evidenziare ischemie o infarto. Ø Le anomalie di voltaggio possono suggerire ipertrofia ventricolare destra o sinistra se il voltaggio è aumentato, versamento pericardico o patologia polmonare ostruttiva con incremento dei diametri del torace se il voltaggio è diminuito. Ø Alcuni quadri anche se di non frequente riscontro possono indirizzare verso la petologia trombo-embolica (onda S in D 1 e Q in D 3) o ipertensione polmonare (p polmonare)

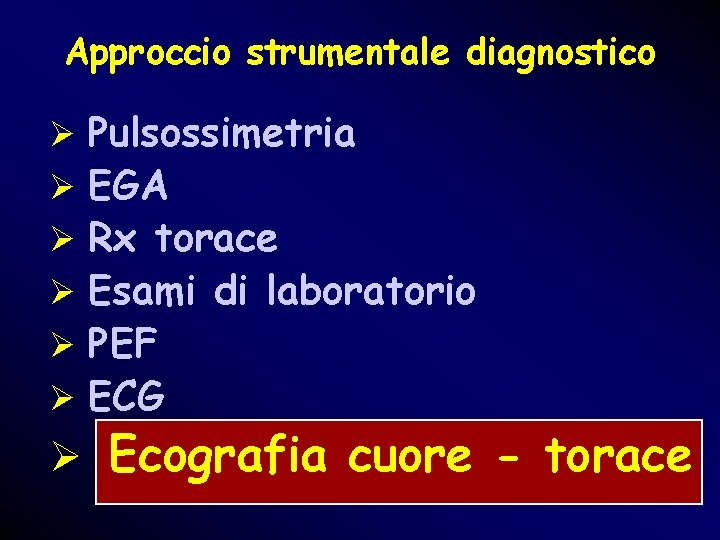

Approccio strumentale diagnostico Ø Pulsossimetria Ø EGA Ø Rx torace Ø Esami di laboratorio Ø PEF Ø ECG Ø Ecografia cuore - torace

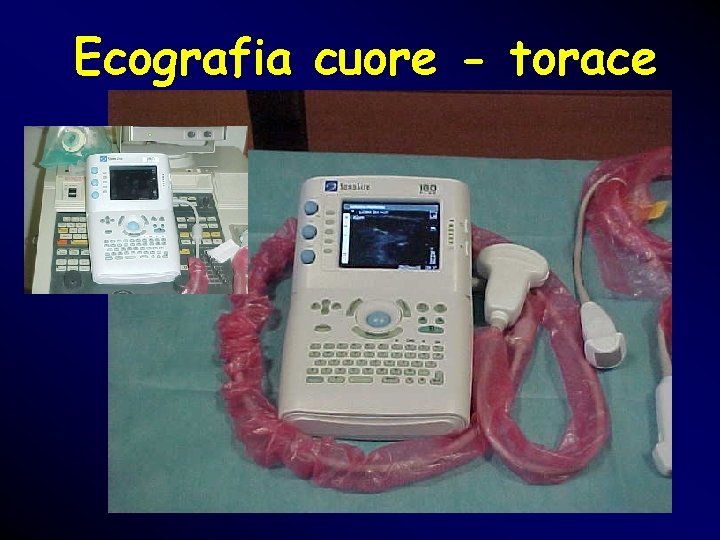

Ecografia cuore - torace

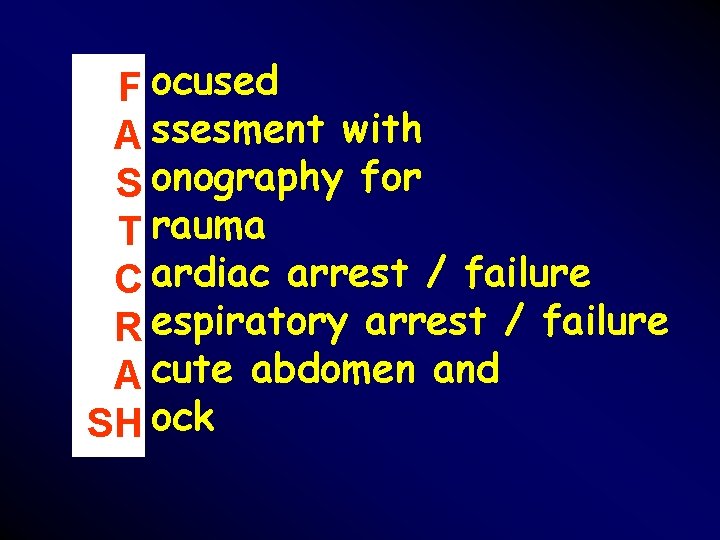

F ocused A ssesment with S onography for T rauma C ardiac arrest / failure R espiratory arrest / failure A cute abdomen and SH ock

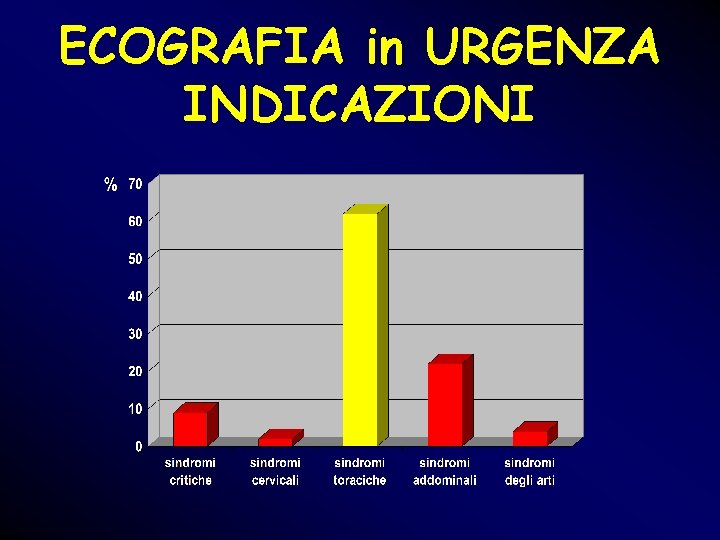

ECOGRAFIA in URGENZA INDICAZIONI

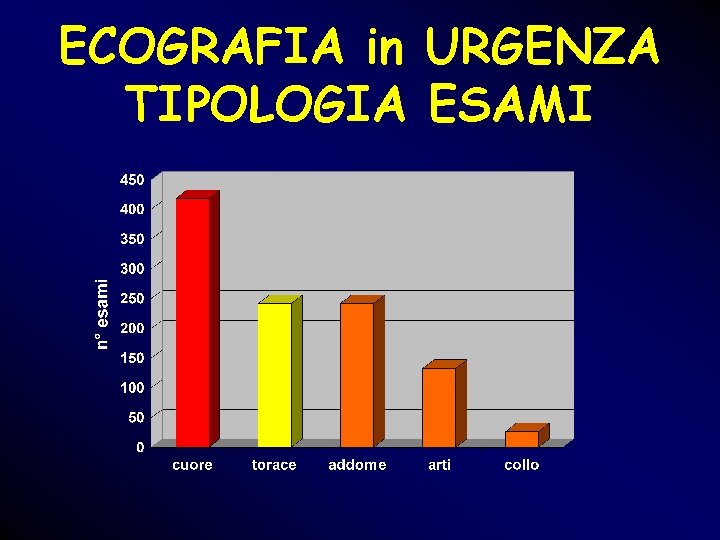

ECOGRAFIA in URGENZA TIPOLOGIA ESAMI

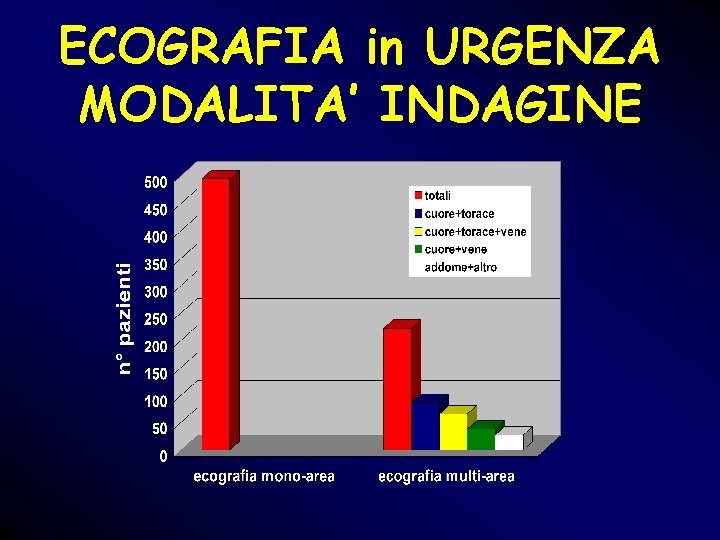

ECOGRAFIA in URGENZA MODALITA’ INDAGINE

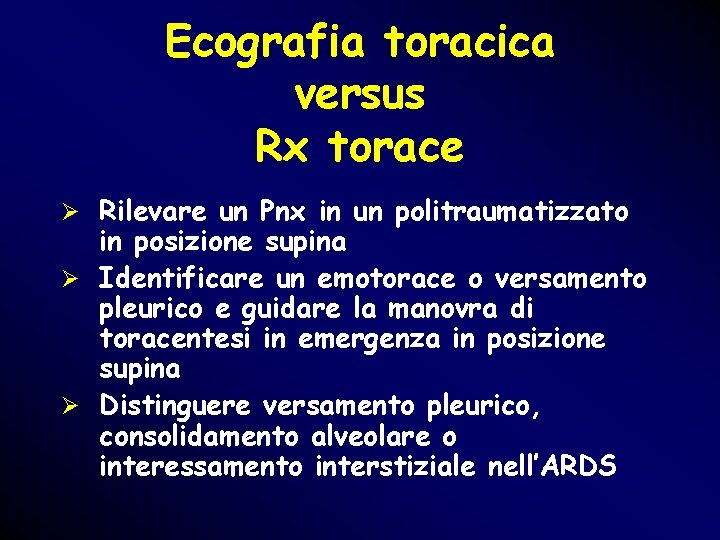

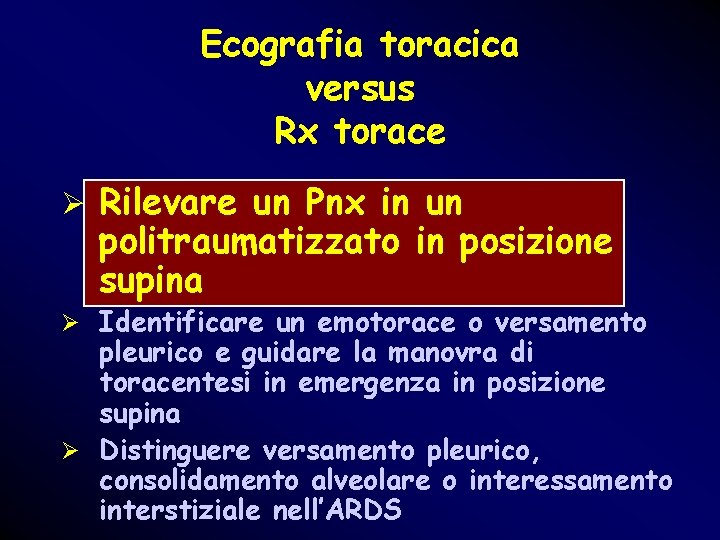

Ecografia toracica versus Rx torace Ø Rilevare un Pnx in un politraumatizzato in posizione supina Ø Identificare un emotorace o versamento pleurico e guidare la manovra di toracentesi in emergenza in posizione supina Ø Distinguere versamento pleurico, consolidamento alveolare o interessamento interstiziale nell’ARDS

Ecografia toracica versus Rx torace Ø Rilevare un Pnx in un politraumatizzato in posizione supina Ø Identificare un emotorace o versamento pleurico e guidare la manovra di toracentesi in emergenza in posizione supina Ø Distinguere versamento pleurico, consolidamento alveolare o interessamento interstiziale nell’ARDS

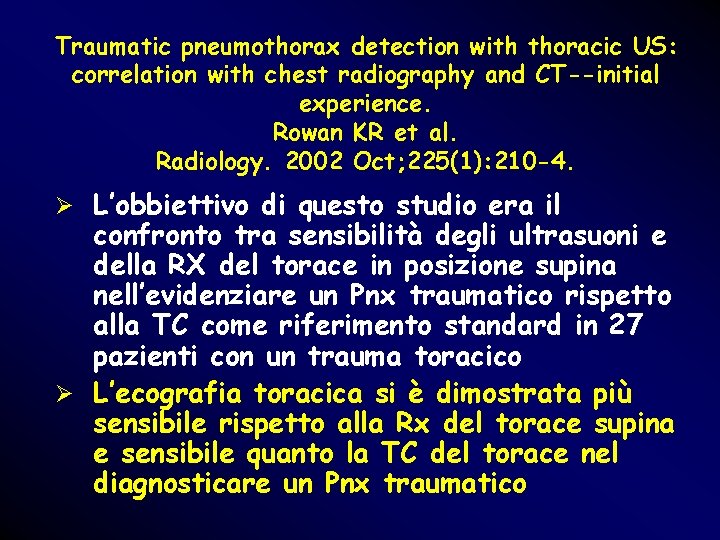

Traumatic pneumothorax detection with thoracic US: correlation with chest radiography and CT--initial experience. Rowan KR et al. Radiology. 2002 Oct; 225(1): 210 -4. Ø L’obbiettivo di questo studio era il confronto tra sensibilità degli ultrasuoni e della RX del torace in posizione supina nell’evidenziare un Pnx traumatico rispetto alla TC come riferimento standard in 27 pazienti con un trauma toracico Ø L’ecografia toracica si è dimostrata più sensibile rispetto alla Rx del torace supina e sensibile quanto la TC del torace nel diagnosticare un Pnx traumatico

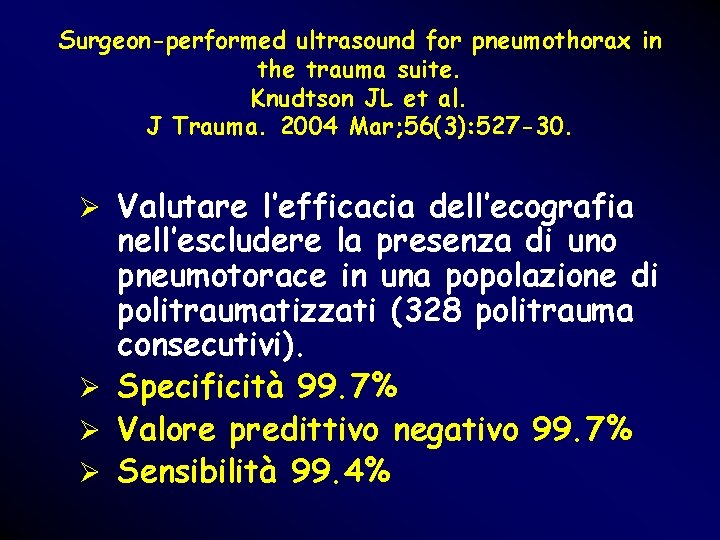

Surgeon-performed ultrasound for pneumothorax in the trauma suite. Knudtson JL et al. J Trauma. 2004 Mar; 56(3): 527 -30. Ø Valutare l’efficacia dell’ecografia nell’escludere la presenza di uno pneumotorace in una popolazione di politraumatizzati (328 politrauma consecutivi). Ø Specificità 99. 7% Ø Valore predittivo negativo 99. 7% Ø Sensibilità 99. 4%

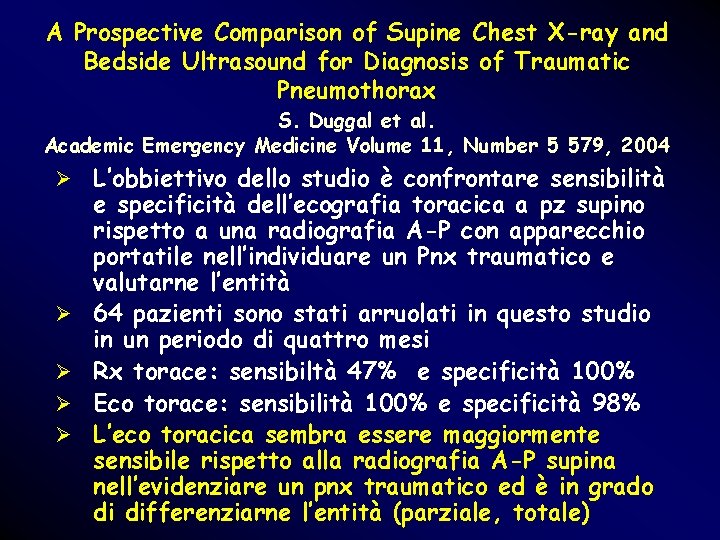

A Prospective Comparison of Supine Chest X-ray and Bedside Ultrasound for Diagnosis of Traumatic Pneumothorax S. Duggal et al. Academic Emergency Medicine Volume 11, Number 5 579, 2004 Ø Ø Ø L’obbiettivo dello studio è confrontare sensibilità e specificità dell’ecografia toracica a pz supino rispetto a una radiografia A-P con apparecchio portatile nell’individuare un Pnx traumatico e valutarne l’entità 64 pazienti sono stati arruolati in questo studio in un periodo di quattro mesi Rx torace: sensibiltà 47% e specificità 100% Eco torace: sensibilità 100% e specificità 98% L’eco toracica sembra essere maggiormente sensibile rispetto alla radiografia A-P supina nell’evidenziare un pnx traumatico ed è in grado di differenziarne l’entità (parziale, totale)

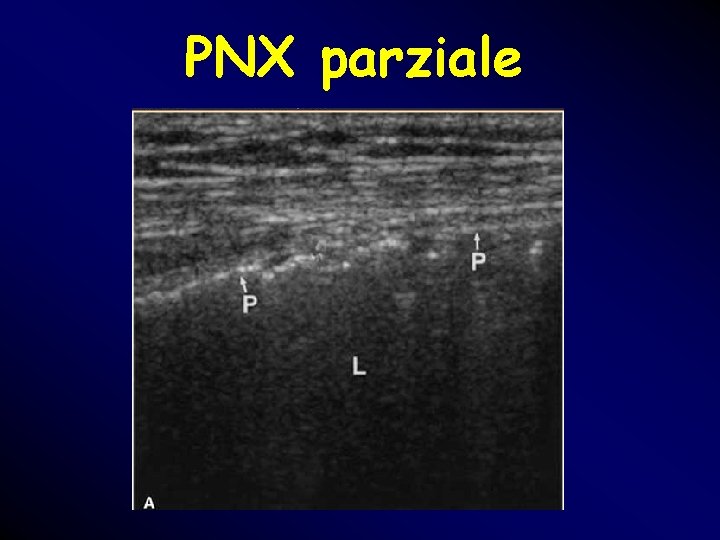

PNX parziale

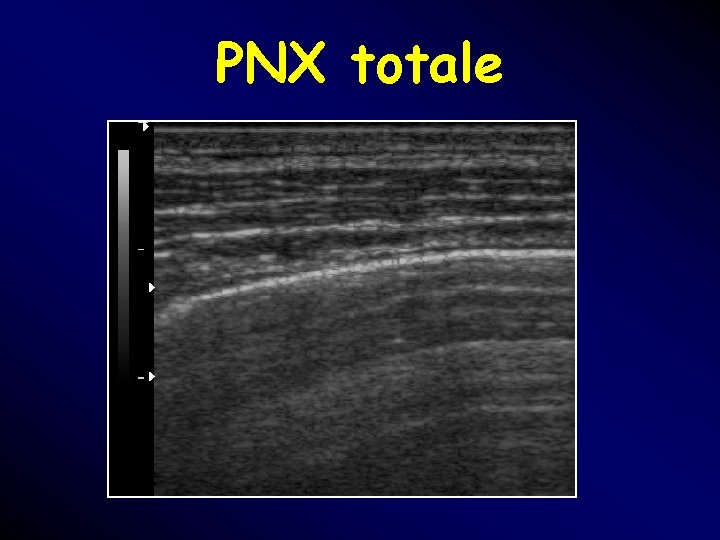

PNX totale

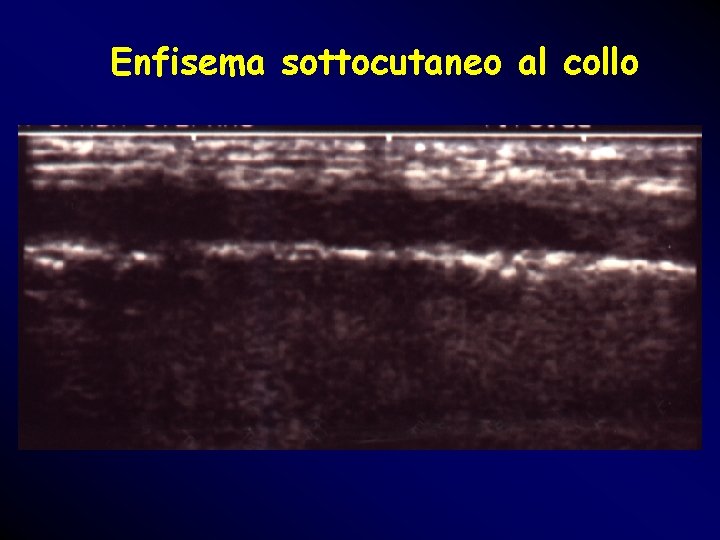

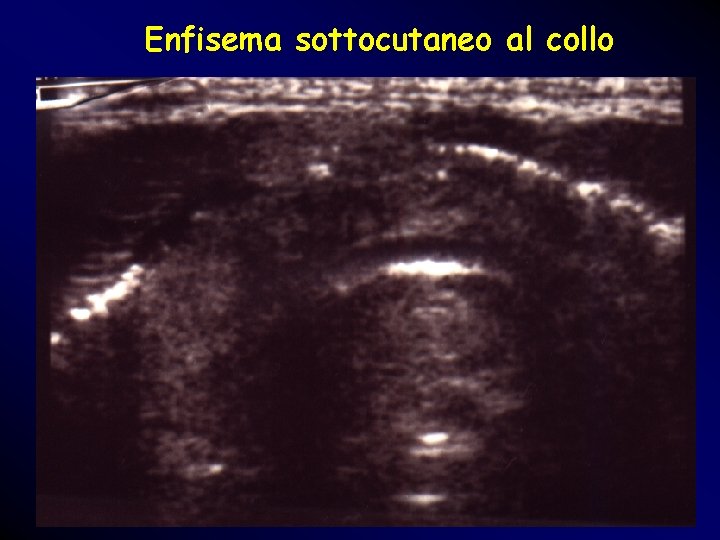

Enfisema sottocutaneo al collo

Enfisema sottocutaneo al collo

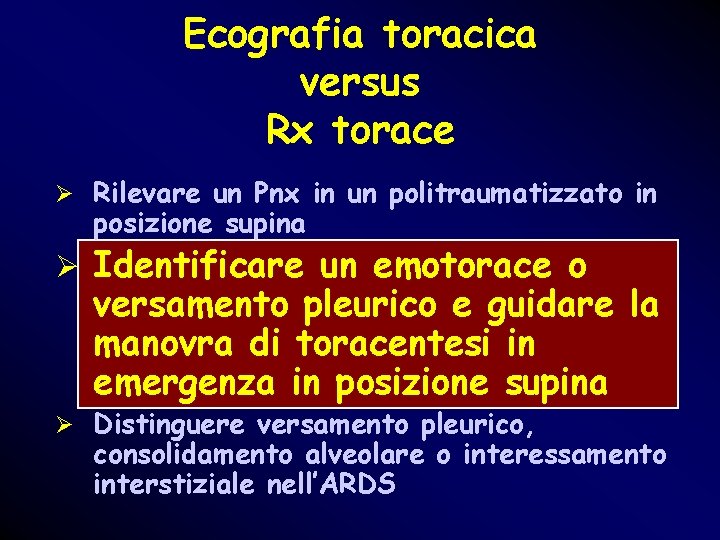

Ecografia toracica versus Rx torace Ø Rilevare un Pnx in un politraumatizzato in posizione supina Ø Identificare un emotorace o versamento pleurico e guidare la manovra di toracentesi in emergenza in posizione supina Ø Distinguere versamento pleurico, consolidamento alveolare o interessamento interstiziale nell’ARDS

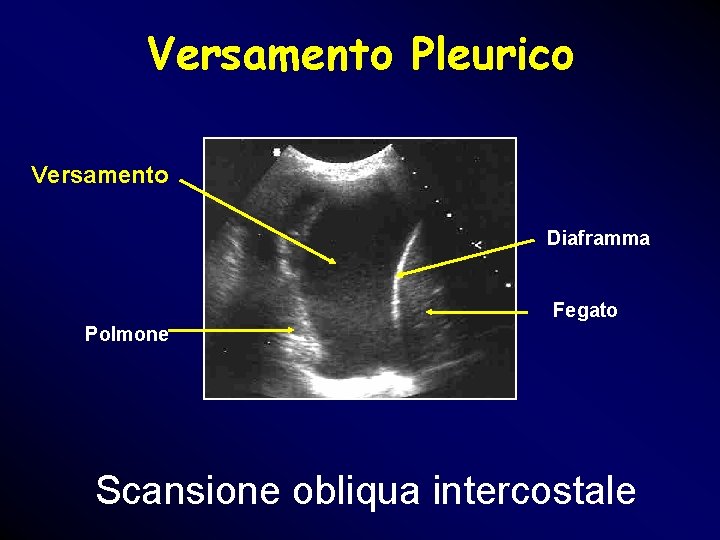

Versamento Pleurico Versamento Diaframma Fegato Polmone Scansione obliqua intercostale

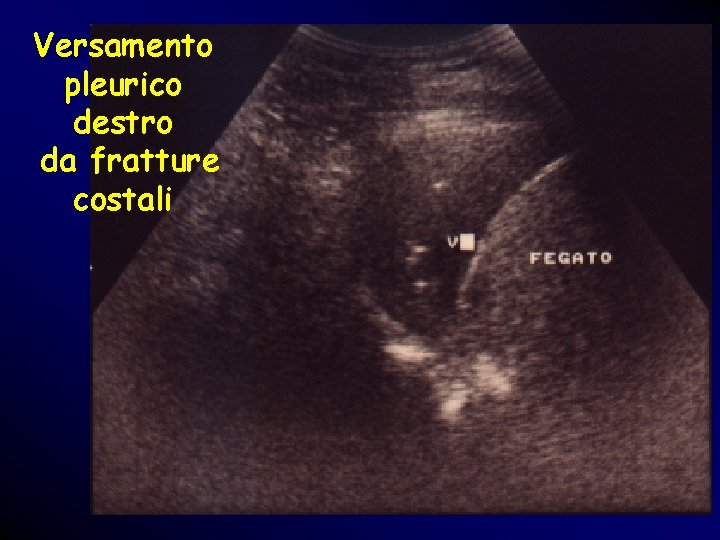

Versamento pleurico destro da fratture costali

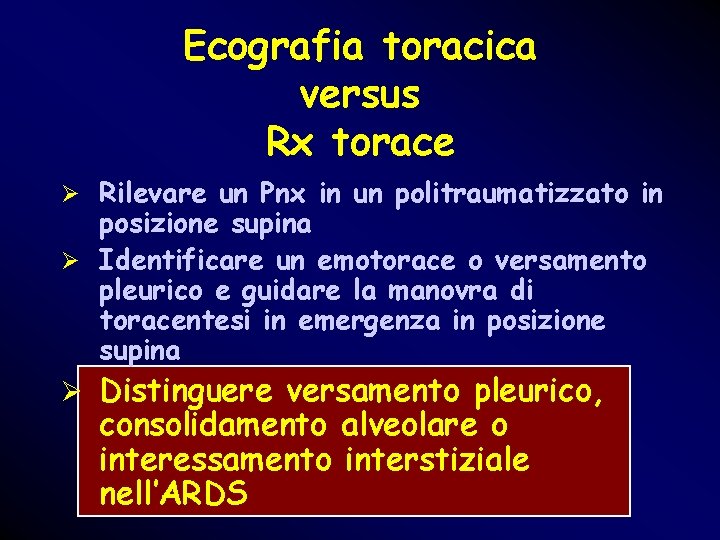

Ecografia toracica versus Rx torace Ø Rilevare un Pnx in un politraumatizzato in posizione supina Ø Identificare un emotorace o versamento pleurico e guidare la manovra di toracentesi in emergenza in posizione supina Ø Distinguere versamento pleurico, consolidamento alveolare o interessamento interstiziale nell’ARDS

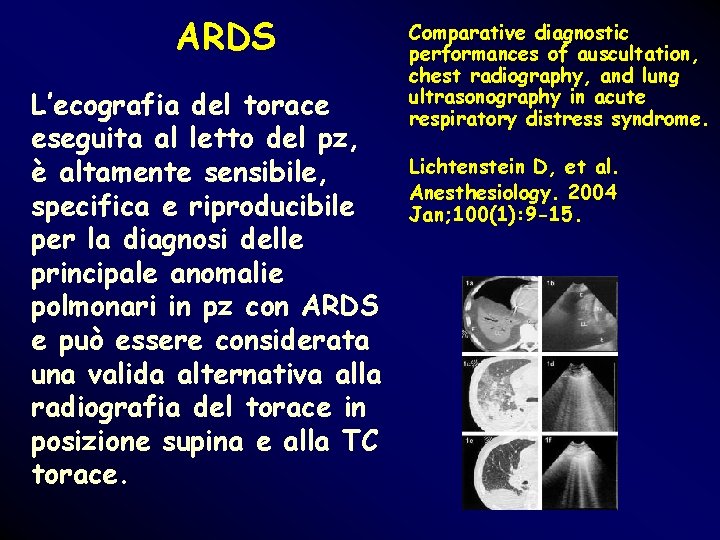

ARDS L’ecografia del torace eseguita al letto del pz, è altamente sensibile, specifica e riproducibile per la diagnosi delle principale anomalie polmonari in pz con ARDS e può essere considerata una valida alternativa alla radiografia del torace in posizione supina e alla TC torace. Comparative diagnostic performances of auscultation, chest radiography, and lung ultrasonography in acute respiratory distress syndrome. Lichtenstein D, et al. Anesthesiology. 2004 Jan; 100(1): 9 -15.

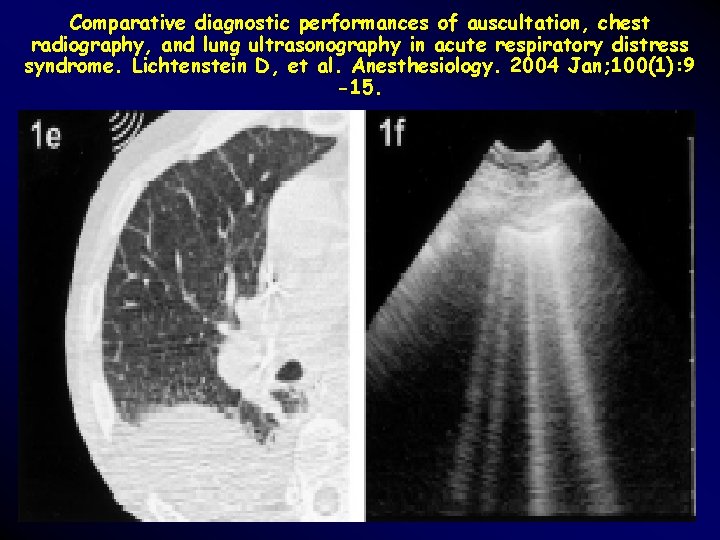

Comparative diagnostic performances of auscultation, chest radiography, and lung ultrasonography in acute respiratory distress syndrome. Lichtenstein D, et al. Anesthesiology. 2004 Jan; 100(1): 9 -15.

Comparative diagnostic performances of auscultation, chest radiography, and lung ultrasonography in acute respiratory distress syndrome. Lichtenstein D, et al. Anesthesiology. 2004 Jan; 100(1): 9 -15.

Comparative diagnostic performances of auscultation, chest radiography, and lung ultrasonography in acute respiratory distress syndrome. Lichtenstein D, et al. Anesthesiology. 2004 Jan; 100(1): 9 -15.

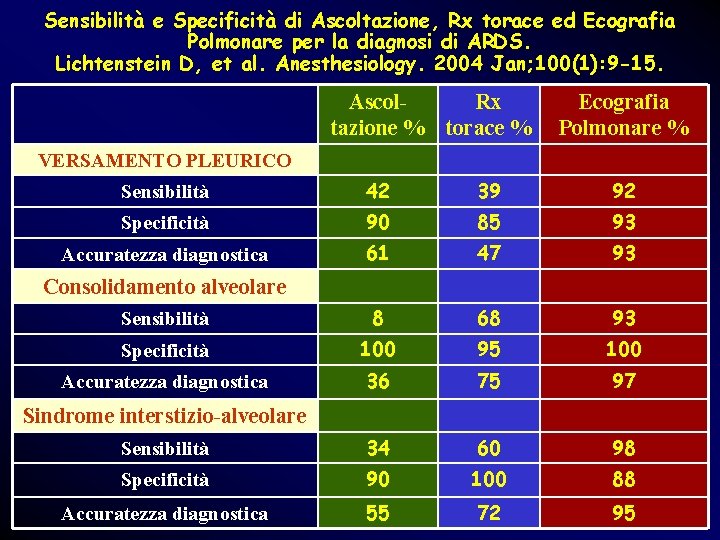

Sensibilità e Specificità di Ascoltazione, Rx torace ed Ecografia Polmonare per la diagnosi di ARDS. Lichtenstein D, et al. Anesthesiology. 2004 Jan; 100(1): 9 -15. Ascol. Rx tazione % torace % Ecografia Polmonare % VERSAMENTO PLEURICO Sensibilità 42 39 92 Specificità 90 85 93 Accuratezza diagnostica 61 47 93 Sensibilità 8 68 93 Specificità 100 95 100 Accuratezza diagnostica 36 75 97 Sensibilità 34 60 98 Specificità 90 100 88 Accuratezza diagnostica 55 72 95 Consolidamento alveolare Sindrome interstizio-alveolare

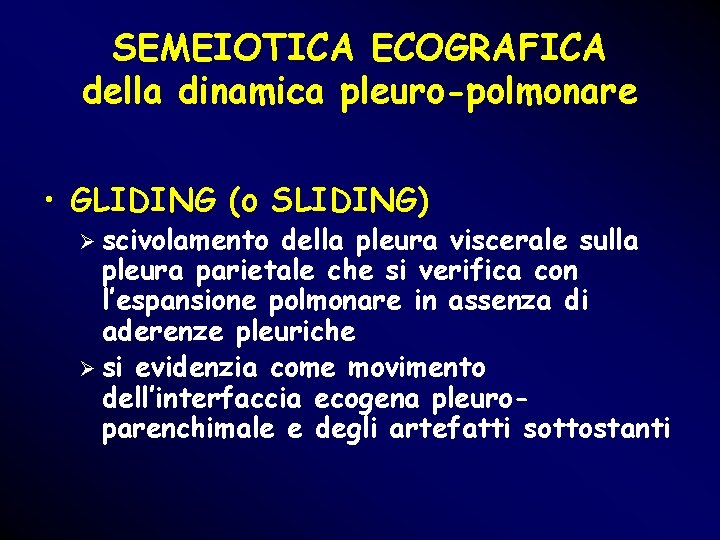

SEMEIOTICA ECOGRAFICA della dinamica pleuro-polmonare • GLIDING (o SLIDING) Ø scivolamento della pleura viscerale sulla pleura parietale che si verifica con l’espansione polmonare in assenza di aderenze pleuriche Ø si evidenzia come movimento dell’interfaccia ecogena pleuroparenchimale e degli artefatti sottostanti

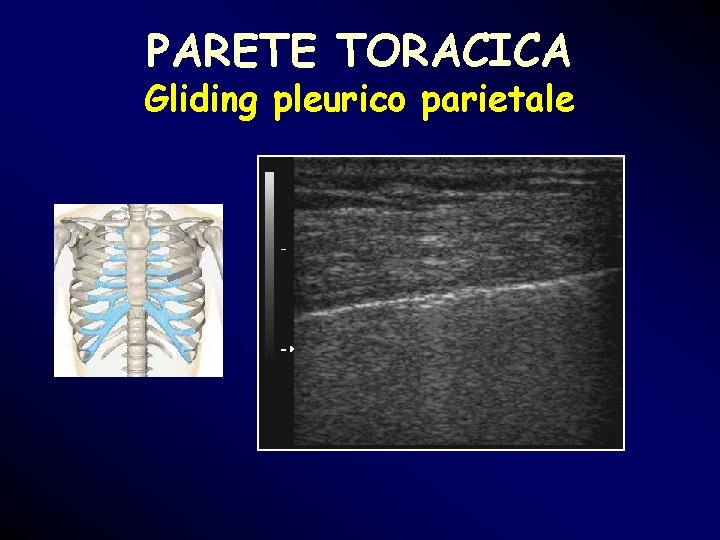

PARETE TORACICA Gliding pleurico parietale

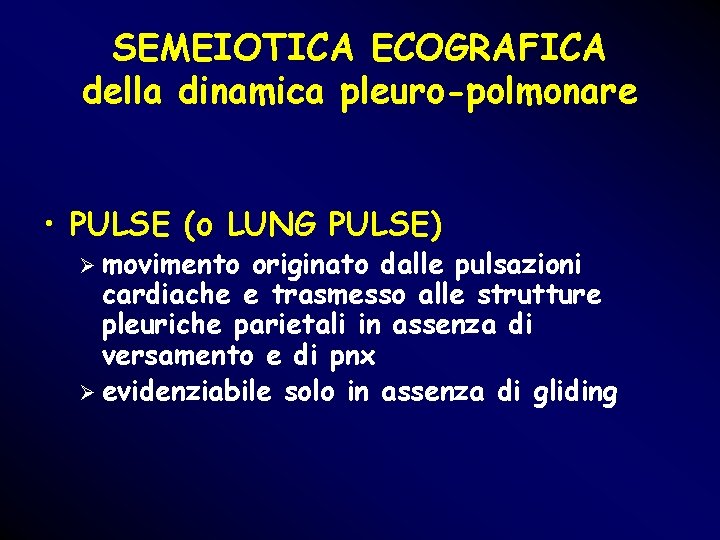

SEMEIOTICA ECOGRAFICA della dinamica pleuro-polmonare • PULSE (o LUNG PULSE) Ø movimento originato dalle pulsazioni cardiache e trasmesso alle strutture pleuriche parietali in assenza di versamento e di pnx Ø evidenziabile solo in assenza di gliding

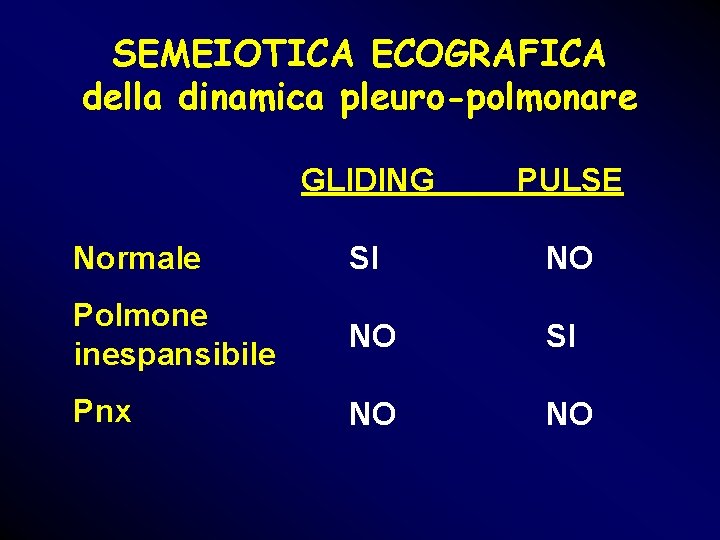

SEMEIOTICA ECOGRAFICA della dinamica pleuro-polmonare GLIDING PULSE Normale SI NO Polmone inespansibile NO SI Pnx NO NO

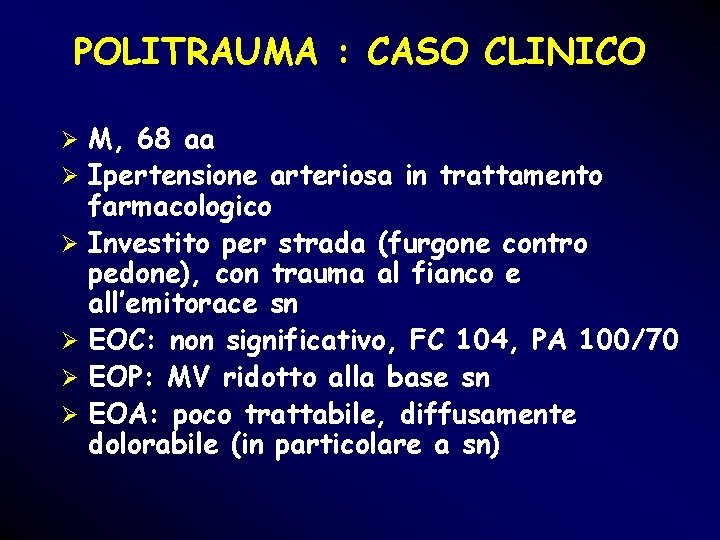

POLITRAUMA : CASO CLINICO Ø Ø Ø M, 68 aa Ipertensione arteriosa in trattamento farmacologico Investito per strada (furgone contro pedone), con trauma al fianco e all’emitorace sn EOC: non significativo, FC 104, PA 100/70 EOP: MV ridotto alla base sn EOA: poco trattabile, diffusamente dolorabile (in particolare a sn)

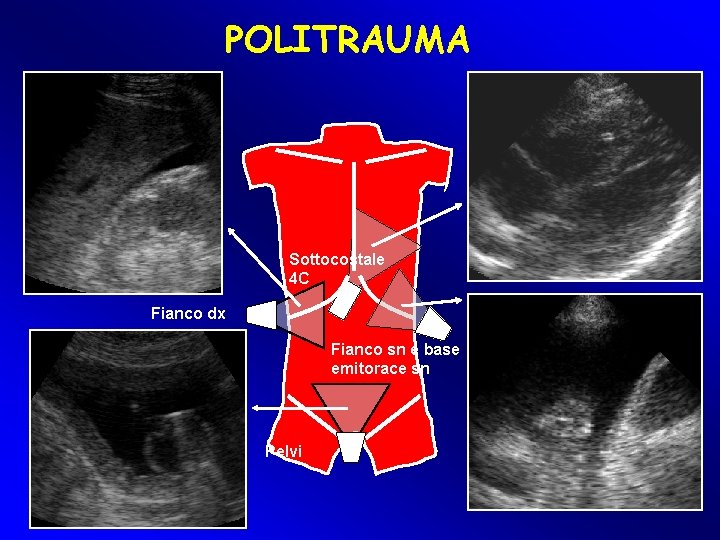

POLITRAUMA Sottocostale 4 C Fianco dx Fianco sn e base emitorace sn Pelvi

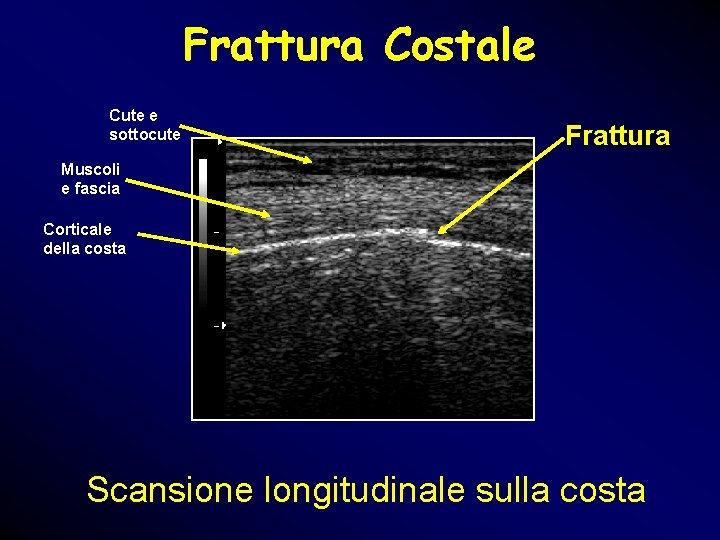

Frattura Costale Cute e sottocute Frattura Muscoli e fascia Corticale della costa Scansione longitudinale sulla costa

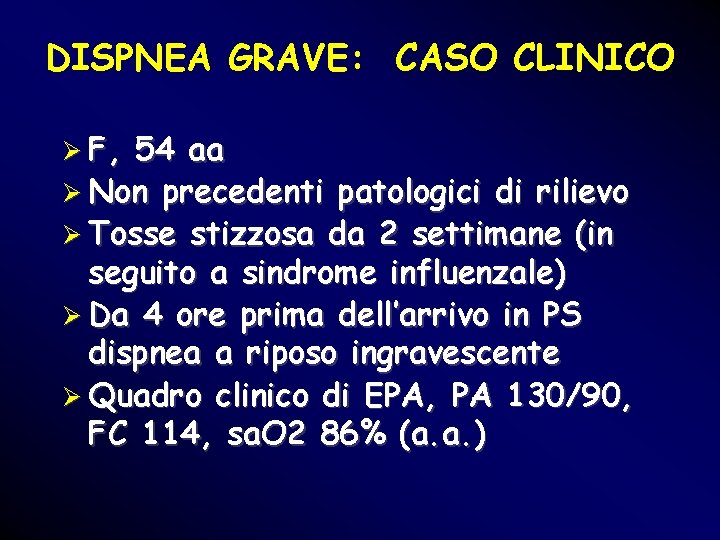

DISPNEA GRAVE: CASO CLINICO Ø F, 54 aa Ø Non precedenti patologici di rilievo Ø Tosse stizzosa da 2 settimane (in seguito a sindrome influenzale) Ø Da 4 ore prima dell’arrivo in PS dispnea a riposo ingravescente Ø Quadro clinico di EPA, PA 130/90, FC 114, sa. O 2 86% (a. a. )

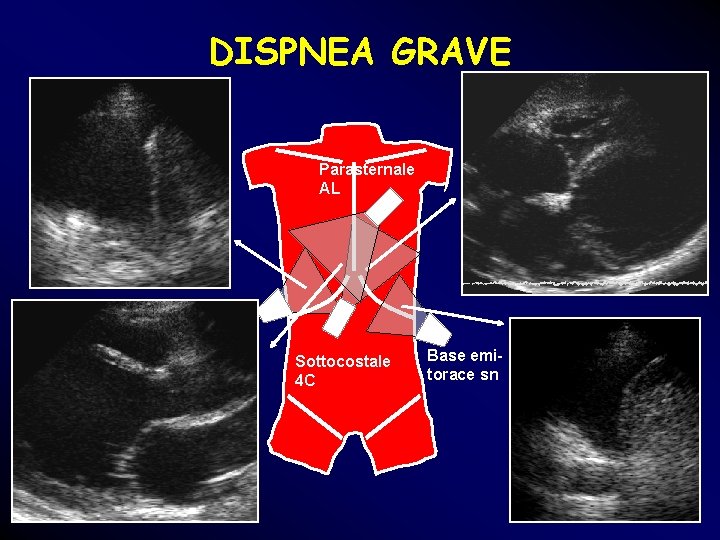

DISPNEA GRAVE Parasternale AL Base emitorace dx Sottocostale 4 C Base emitorace sn

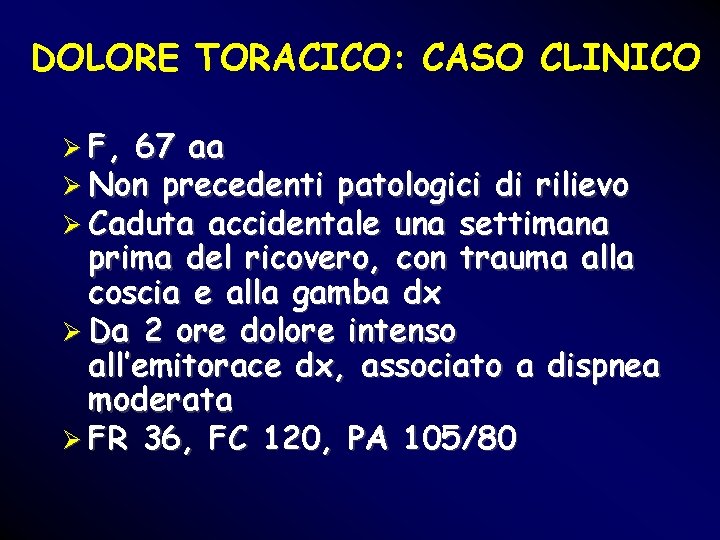

DOLORE TORACICO: CASO CLINICO Ø F, 67 aa Ø Non precedenti patologici di rilievo Ø Caduta accidentale una settimana prima del ricovero, con trauma alla coscia e alla gamba dx Ø Da 2 ore dolore intenso all’emitorace dx, associato a dispnea moderata Ø FR 36, FC 120, PA 105/80

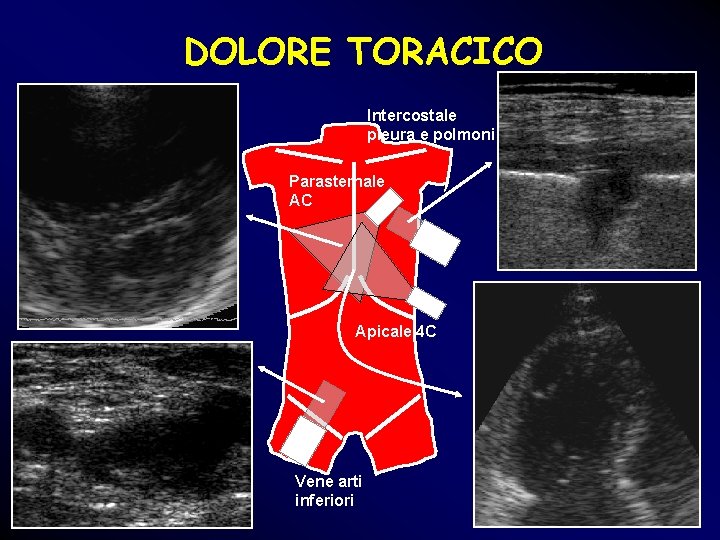

DOLORE TORACICO Intercostale pleura e polmoni Parasternale AC Apicale 4 C Vene arti inferiori

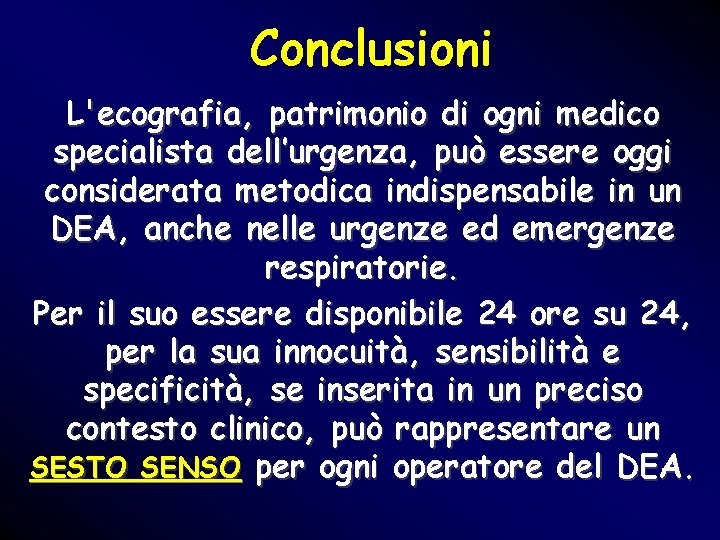

Conclusioni L'ecografia, patrimonio di ogni medico specialista dell’urgenza, può essere oggi considerata metodica indispensabile in un DEA, anche nelle urgenze ed emergenze respiratorie. Per il suo essere disponibile 24 ore su 24, per la sua innocuità, sensibilità e specificità, se inserita in un preciso contesto clinico, può rappresentare un SESTO SENSO per ogni operatore del DEA.

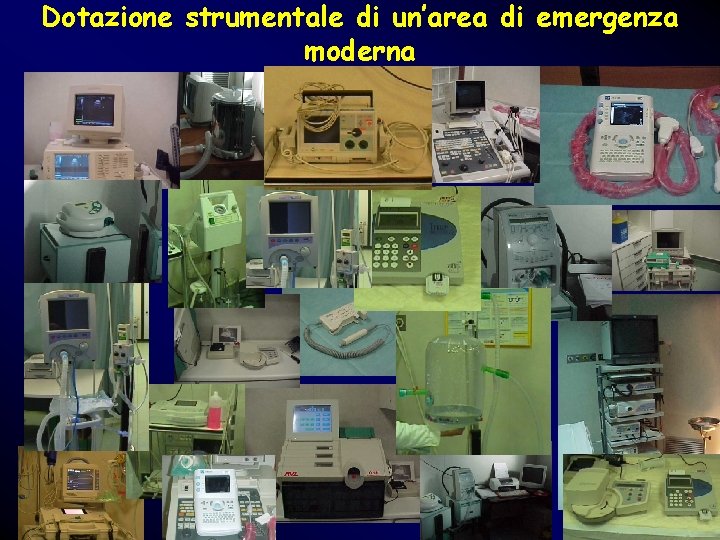

Dotazione strumentale di un’area di emergenza moderna

Il P. O. Ingrassia Corso Calatafimi, 1002 – 90132 Palermo e. mail: psingrassia@libero. it Sito Web: http: //digilander. libero. it/psingrassia di Palermo Segreteria 091. 7033725 – Fax 091. 7033609 Sala Emergenze 091. 7033613 -3669
