calorimetria dilatazione cubica e lineare conducibilit termica macchina

calorimetria dilatazione cubica e lineare conducibilità termica macchina a vapore distillazione -calorimetro-irraggiamento radiometro di Crookes apparecchio di Hope Termoscopio di Looser

Coperchio con foro per termometro Calorimetro mescolanze Vaso con potere isolante Resistenza elettrica da collegare a batteria Cilindri di ottone, ferro, altri metalli di uguali dimensioni

Introdurre massa nota di acqua nel calorimetro e annotare la temperatura Immergere cilindro metallico, di massa nota, in acqua calda finchè raggiunge la temperatura dell’acqua: annotarla Introdurre rapidamente cilindro nel calorimetro e rimescolare: annotare la variazione di temperatura: trascurando il calore assorbito dallo strumento(equivalente del calorimetro), si può ammettere che il calore assorbito dall’acqua equivale a quello ceduto dal metallo e con le formule adatte determinare il calore specifico del metallo e quindi la sua natura

termometro t 2 t 1 termometro 100°C

tubo manicotto Tubo di Tyndall Tubo con etere macchina rotatoria morsetta Il tubo d'ottone, molto sottile, fornito di manicotto di bossolo o di fibra, cosicché il calore, sviluppato per attrito, non può trasmettersi all'apparecchio di rotazione. La morsetta è fornita di due cuscinetti di sughero. Introdotta una piccola quantità di etere nel tubo e chiuso quest'ultimo con tappo morbido, stringendo leggermente con la morsetta, in pochi giri si raggiunge il punto di ebollizione del liquido e la tensione sufficiente perché sia gettato via il tappo.

Anello di Gravesande per verificare dilatazione cubica La sfera a temperatura normale passa attraverso l’anello: se viene riscaldata ad un certo valore , non passa più

Dilatazione cubica : anello di Gravesande sfera metallica , riscaldabile, e anello metallico costante Un metallo (sfera) riscaldato si dilata , in proporzione al calore fornito, varia con la sua natura Prima del riscaldamento: passa Dopo riscaldamento: non passa

distillazione Riscaldare un liquido in una caldaia: il vapore viene convogliato in una serpentina circondata da acqua fresca che favorisce la condensazione del vapore e lo trasforma nello stato liquido: il liquido distillato viene raccolto Se il liquido è una miscela di varie sostanze, mediante la distillazione si possono separare in funzione del diverso punto di ebollizione

Miscela acqua e alcool Separazione : alcool e acqua

Tubo per distillazione: serpentina per vapore in condensazione Involucro per circolazione acqua per raffreddamento Entrata vapore Entrata acqua Uscita condensato Uscita acqua

Entrata vapore Uscita condensato Rubinetto con acqua fresca Caldaia con liquido da distillare Scarico acqua

Pirometro – dilatometro a leva Estremità mobile per dilatazione Estremità fissa Asticina metallica Sorgente calore: cotone con alcool Leva che amplifica dilatazione asticina

Dilatazione lineare: verifica con dilatometro a leva Riscaldando la estremità della barretta metallica, questa si dilata in modo più evidente secondo la lunghezza e sollecita la freccia dell’indicatore a ruotare di un angolo proporzionale all’allungamento comparso Barretta metallica con una estremità fissa e una mobile Freccia indicatore mobile Fonte calore

La dilatazione risulta proporzionale al calore fornito e varia con la natura del metallo Fonte calore a dilatazione b calore Fonte calore

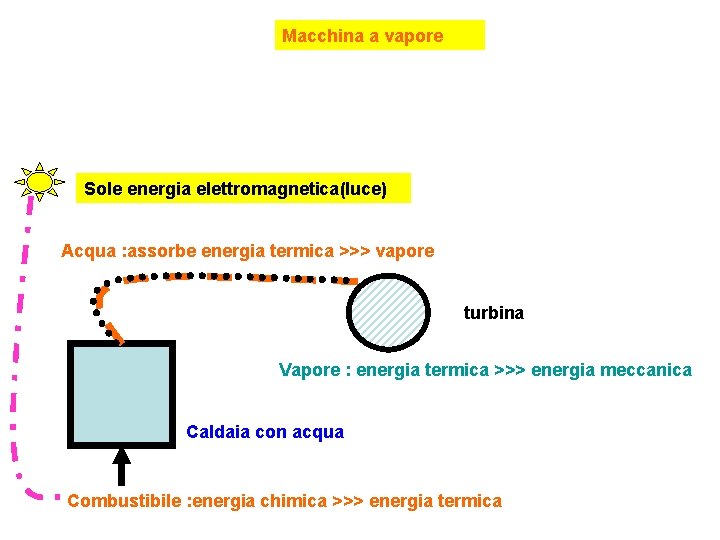

Macchina a vapore Sole energia elettromagnetica(luce) Acqua : assorbe energia termica >>> vapore turbina Vapore : energia termica >>> energia meccanica Caldaia con acqua Combustibile : energia chimica >>> energia termica

Macchine a vapore : trasformazione di energia chimica – termica meccanica

Macchina a vapore

Caldaia per bagno maria

Mulinello a vapore

Caldaia per mulinello a vapore

Mulinello con fori Mulinello a vapore riscaldando la sfera contenente acqua si genera del vapore che uscendo dai fori del mulinello produce un movimento opposto di rotazione Caldaia con acqua vapore Sorgente di calore

cassetta di Hinghenhousz Sostegno a mano Contenitore nel quale versare acqua bollente: otto asticine di metalli diversi, con uguali dimensioni, ricoperte di cera: dopo un certo tempo si osserva che la fusione risulta diversa in funzione della natura dei metalli: le conduttività sono stanno tra loro come i quadrati delle lunghezze dei tratti con cera fusi Contenitore per acqua Metalli diversi

cassetta di Hinghenhousz Acqua bollente Tratto di cera fuso

Schiacciata di Tyndall • disco di paraffina, treppiede di ferro, supporto a stella per cinque • sfere di metalli differenti (ferro, zinco, rame, stagno, piombo), Le sfere hanno lo stesso peso e lo stesso diametro, • essendosi vuotate internamente quelle formate con i metalli più densi per rendere eguali le superfici di contatto.

Capacità termica Disco paraffina Sostegno per sfere metalliche 5 sfere uguali come dimensioni e massa ma con diversa natura Riscaldate in acqua bollente e poste su cera producono fusione variabile in funzione del calore assorbito dalle sfere di diversa natura Oppure attraversano la paraffina con diversa velocità

Sfere immerse in acqua bollente o olio 150 -200 °C Sfere deposte su disco di paraffina che viene fusa in funzione del calore diverso ceduto dalle diverse sfere si osserva effetto della diversa capacità termica

Sfere immerse in acqua bollente o olio 150 -200 °C Sfere deposte su disco di paraffina che viene fusa in funzione del calore diverso ceduto dalle diverse sfere le sfere attraversano la paraffina in tempi diversi

irraggiamento Contenitore per acqua bollente : due diverse superfici: una annerita e una lucida: mostrano diverso potere di assorbimento e di irraggiamento

Termoscopio di Looser Strumento per svariati esperimenti di fenomeni termici

Termoscopio di Looser

Termoscopio di Looser: accessori

Apparecchio di Hope verifica che l’acqua presenta la massima densità a 4°C Termometro 1 Manicotto per miscela refrigerante Termometro 2 Cilindro con acqua

Vaso contenente acqua (10°C) Acqua con densità crescente verso il basso Temperatura decresce lentamente, sotto 4°C Formazione di ghiaccio in superficie Temperatura decresce fino a 4°C O 4 10 Manicotto con miscela refrigerante °C

Radiometro di Crookes Mulinello, sotto vuoto parziale, con alette di alluminio, con una faccia annerita: se colpito da radiazione sulla faccia annerita ruota in senso tale da sfuggire alla radiazione: rotazione causata non tanto dalla pressione della radiazione (vero se sotto vuoto spinto) quanto dalla reazione del mulinello come risposta all’allontanamento delle molecole che avviene più velocemente a contatto della faccia annerita (più assorbente) rispetto all’altra

Radiometro di Crookes Mulinello, sotto vuoto parziale, con alette di alluminio o mica , con una faccia annerita: se colpito da radiazione sulla faccia annerita ruota in senso tale da sfuggire alla radiazione: rotazione causata non tanto dalla pressione della radiazione (vero se sotto vuoto spinto) quanto dalla reazione del mulinello come risposta all’allontanamento delle molecole che avviene più velocemente a contatto della faccia annerita (più assorbente) rispetto all’altra Vuoto spinto, rotazione per pressione della radiazione incidente: rotazione concorde con radiazione: difficile percepire effetto… Dovrebbe girare anche in senso opposto, se radiazione incidente su faccia non annerita

Igrometro barometro termometro Barometro a mercurio termometro
