Carrucole e paranchi Vantaggi lavoro compiuto applica schermo

Carrucole e paranchi Vantaggi lavoro compiuto applica schermo intero

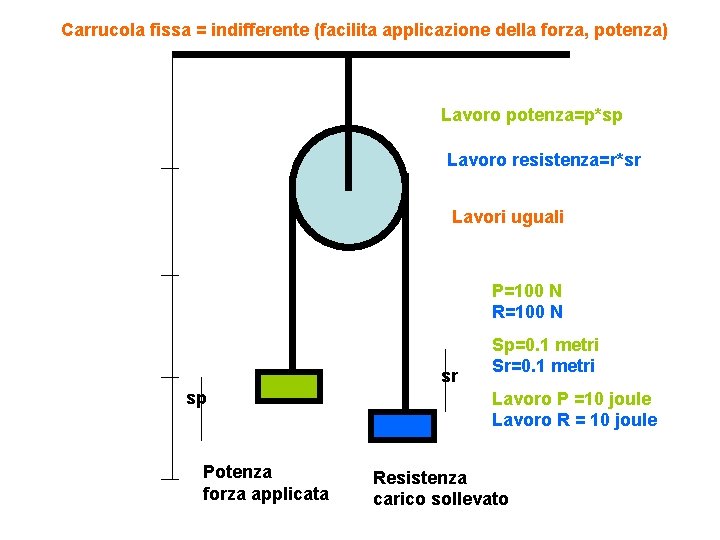

Carrucola fissa = indifferente (facilita applicazione della forza, potenza) Lavoro potenza=p*sp Lavoro resistenza=r*sr Lavori uguali P=100 N R=100 N sr sp Potenza forza applicata Sp=0. 1 metri Sr=0. 1 metri Lavoro P =10 joule Lavoro R = 10 joule Resistenza carico sollevato

Carrucola fissa = indifferente (facilita applicazione della forza, potenza) Lavoro potenza=p*sp Lavoro resistenza=r*sr Lavori uguali P=100 N R=100 N sr sp Potenza forza applicata Sp=0. 1 metri Sr=0. 1 metri Lavoro P =10 joule Lavoro R = 10 joule Resistenza carico sollevato

Carrucola fissa = indifferente (facilita applicazione della forza, potenza) Lavoro potenza=p*sp Lavoro resistenza=r*sr Lavori uguali P=200 N R=200 N Sp=0. 1 metri Sr=0. 1 metri Lavoro P =20 joule Lavoro R = 20 joule Potenza forza applicata Resistenza carico sollevato

Carrucola mobile: vantaggiosa…Potenza = resistenza/2 Potenza: forza applicata: 100 N Spostamento potenza sp: 0. 2 m Resistenza: carico sollevato: 200 N Spostamento resistenza sr: 0. 1 m P*sp = R*sr = 20 joule sp P R sr

Carrucola mobile: vantaggiosa…Potenza = resistenza/2 Potenza: forza applicata: 100 N Spostamento potenza sp: 0. 2 m Resistenza: carico sollevato: 200 N Spostamento resistenza sr: 0. 1 m P*sp = R*sr = 20 joule sp P R sr

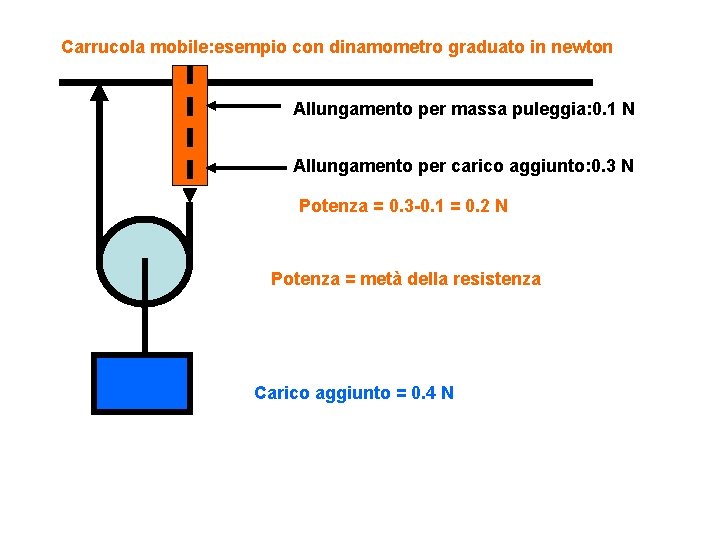

Carrucola mobile: esempio con dinamometro graduato in newton Allungamento per massa puleggia: 0. 1 N Allungamento per carico aggiunto: 0. 3 N Potenza = 0. 3 -0. 1 = 0. 2 N Potenza = metà della resistenza Carico aggiunto = 0. 4 N

Paranco semplice: potenza = metà della resistenza Potenza= resistenza / 2 Lavoro potenza = 100 N * 0. 2 m = 20 joule Lavoro resistenza = 200 N * 0. 1 m = 20 joule Sp=0. 2 m Sr=0. 1 m Potenza per sollevamento=100 N Carico resistenza=200 N

Paranco multiplo : potenza = resistenza / 3 Lavoro potenza = 25 N * 0. 3 m = 7. 5 joule sp Lavoro resistenza = 75 N * 0. 1 m = 7. 5 joule Si visualizza il senso dello scorrimento della corda Potenza= 25 N sr Carico = 75 N

Paranco multiplo : potenza = resistenza / 4 Sp=0. 4 m Potenza applicata = 25 N spostamento = 0. 4 m Resistenza = 100 N spostamento = 0. 1 m Sr=0. 1 m Potenza=25 N Lavoro potenza = 25 N * 0. 4 m = 10 joule Lavoro resistenza = 100 N * 0. 1 m = 10 joule Si visualizza senso spostamento della corda Resistenza=100 N

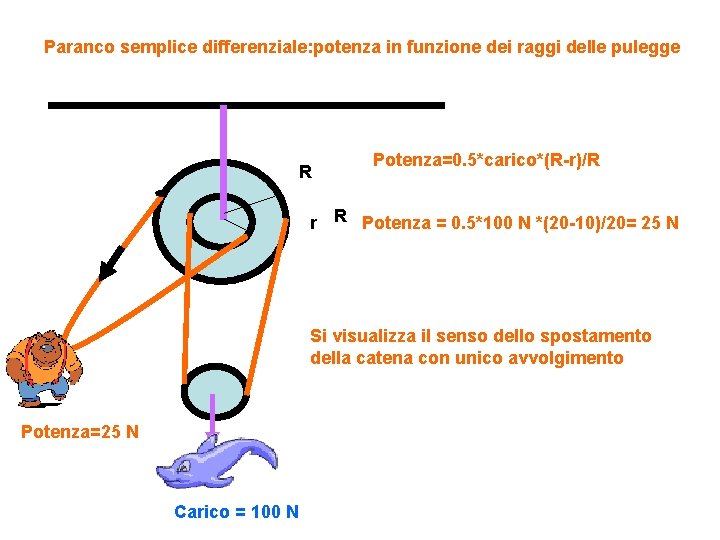

Paranco semplice differenziale: potenza in funzione dei raggi delle pulegge R Potenza=0. 5*carico*(R-r)/R r R Potenza = 0. 5*100 N *(20 -10)/20= 25 N Si visualizza il senso dello spostamento della catena con unico avvolgimento Potenza=25 N Carico = 100 N

Si visualizza senso dello scorrimento delle corde 16/16 Potenza=R / 2^n = 16/16 = 1 N 16/8 16/4 16/2 Resistenza= 16 N 16/16

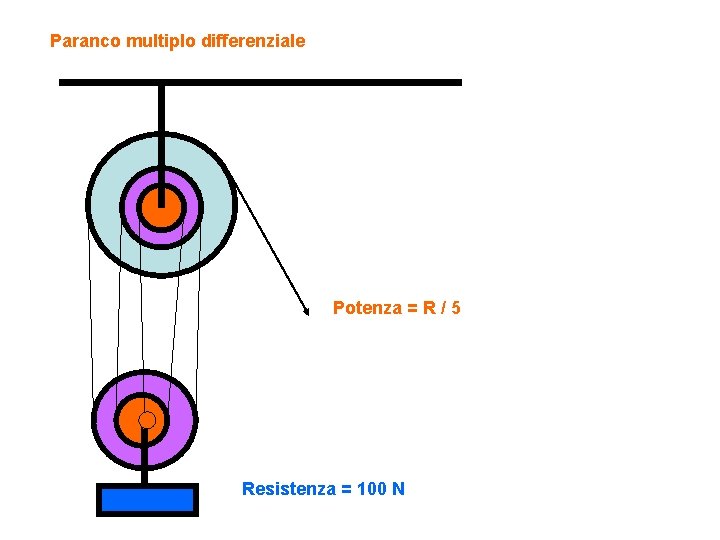

Paranco multiplo differenziale Potenza = R / 5 Resistenza = 100 N
