PENURUNAN PONDASI DANGKAL Yulvi zaika KRITERIA AMAN DISAIN
- Slides: 33
PENURUNAN PONDASI DANGKAL Yulvi zaika
KRITERIA AMAN DISAIN PONDASI �Keamanan terhadap keruntuhan kapasitas daya dukung pondasi �Keamanan terhadap penurunan yang berlebihan
Persyaratan Penurunan § Total Settlement ( ) § Differential Settlement( D) 3
Penyebab: 1. Variasi profil tanah 2. Beban struktur yang tidak simetris BEDA PENURUNAN
TOTAL PENURUNAN �St = Se + Sc +Ss �Se : penurunan elastic �Sc : penurunan akibat konsolidasi primer �Ss : penurunan akibat konsolidasi sekunder
TEGANGAN KONTAK DAN PENURUNAN PADA PONDASI (a) Pondasi fleksibel pada material elastis (b) Pondasi fleksibel pada tanah berbutir kasar (c) Pondasi kaku pada tanah elastis (d) Pondasi kaku pada tanah berbutir kasar
ASUMSI PONDASI DAN TANAH
PENURUNAN ELASTIS PONDASI LINGKARAN (FLEKSIBEL) PADA MATERIAL ELSTIS Tegangan = q (t/m 2) dr r R d α z dp A I 1 dan I 2 = f(z/R dan r/R). . Tabel untuk r/R = 0 dan r/R =1
PENURUNAN DI PERMUKAAN TANAH (Z/R =0)
Variasi I 1 dan I 2 Untuk r/R=0 Di pusat lingkaran Variasi I 1 dan I 2 Untuk r/R=1 Di pinggir lingkaran
� Suatu pondasi lingkaran (flexible) diletakkan di permukaan tanah dengan diameter 1. 8 m. Beban merata pondasi adalah 270 k. N/m 2. Asumsikan Poisson rasio 0. 3 dan E= 9500 k. N/m 2 1) Tentukan penurunan di permukaan untuk kondisi (a) di bawah pusat (b) di pinggir (c) Rata-rata (d) pondasi kaku 2) Tentukan penurunan pada kedalaman 2 m dengan kondisi (a) di bawah pusat (b) di pinggir (c) Rata-rata Contoh soal
PENURUNAN ELASTIS PONDASI PERSEGI (FLEKSIBEL) PADA TANAH ELASTIS y d x d y B x L A z
kenaikan tegangan vertikal pada titik A:
PENURUNAN DI SUDUT

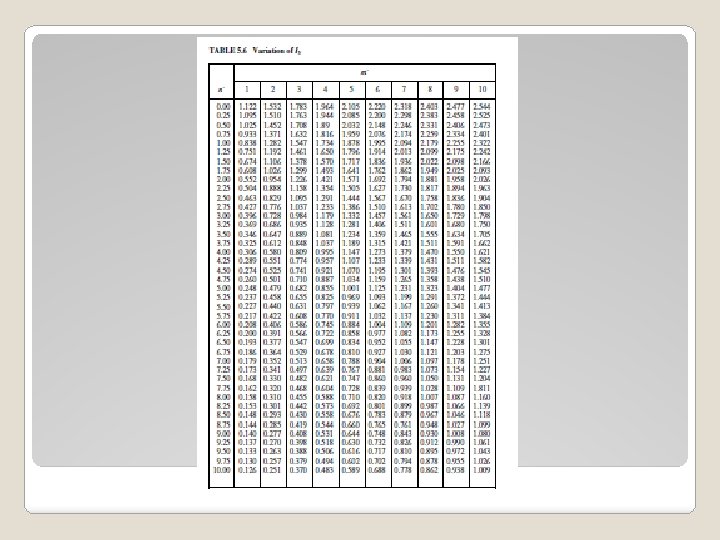

Variasi I 6 dan I 7 untuk L/B untuk penurunan pada permukaan
� Suatu permukaan segiempat dengan ukuran 10 ft x 5 ft akan dibebabani di permukaan dengan beban 4000 lb/ft 2. Jika poisson rasio =0. 35 dan Es= 2500 lb/ft tentukan 1) Penurunan pada kedalaman 5 ft di titik sudut 2) Penurunan di permuakaan tepat di tengah 5 ft 4000 lb/ft 2 7 ft Contoh soal
Variasi modulus elastisitas pada pasir
Variasi haraga poisson rasio
PENURUNAN PONDASI PADA LAPISAN LEMPUNG JENUH Metoda janbu dkk L= panjang pondasi B= lebar pondasi
Koreksi harga modulus elastisitas Es lempung kondisi tidak teralirkan (Duncan&Buchignani)
Variasi 1 dengan Df/B Variasi 2 dengan h/B
N= data dari N SPT PENURUNAN PADA TANAH PASIR
Modified Meyerhof’s Method (Tanah Pasir) MEYERHOF (1956, 1965) � Untuk B ≤ 4 ft (1, 20 m) � Untuk B > 4 ft (1, 20 m) dimana : = penurunan Br = lebar referensi = 1 ft = 0, 3 m q’ = tegangan tanah netto σr = tegangan referensi= 100 k. Pa N 60 = nilai SPT rata-rata Kd = faktor kedalaman = 1+ 0, 33 D/B ≤ 1, 33 B = lebar pondasi 25
Burland Burbidge’s Method (tanah pasir) BURLAND and BURBIDGE (1985) � untuk tanah normally consolidated � � untuk tanah overconsolidated q’≤σc untuk tanah overconsolidated q’>σc 26
Prosedur Perhitungan � Menghitung pengaruh kedalaman � Menghitung compressibility index Ic tanah NC tanah OC � Menghitung faktor koreksi pengaruh kedalaman � Menghitung faktor bentuk 27
PENURUNAN PADA TANAH PASIR Koreksi factor kedalaman pondasi Koreksi factor creep m/rangkak pada tanah

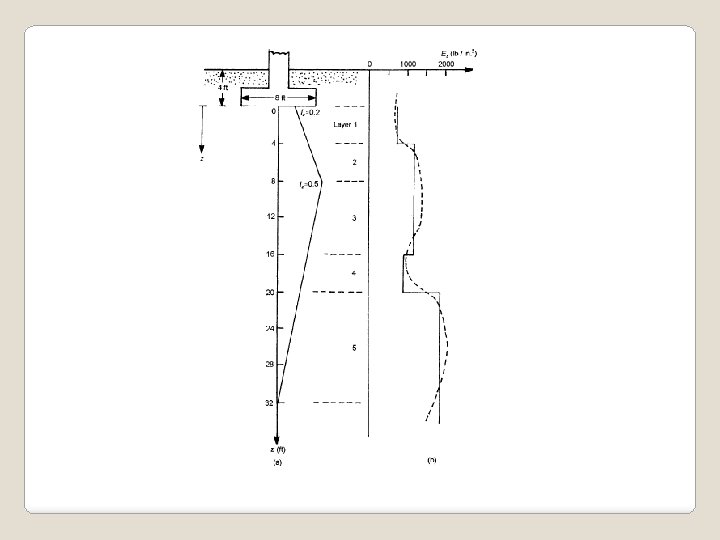

Iz vs z/B berdasarkan teori elastisitas
q= beban yang ditahan oleh pondasi ’vp = tegangan tanah pada kedalaman Ivp Iz vs z/B berdasarkan studi empiris Schmertmann

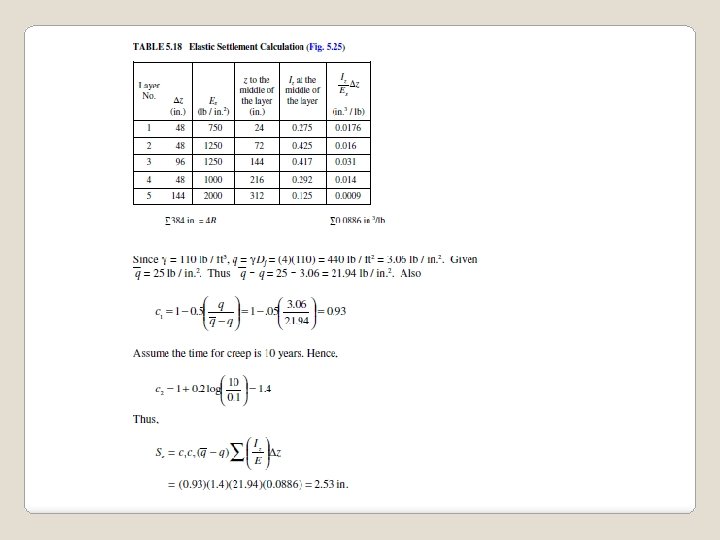

� Contoh soal dan pembahasannya
