ANALOGI KONSOLIDASI
DATA KONSOLIDASI Beban ke ’ (k. Pa) 1 14, 0 2 28, 0 3 56, 0 4 5 6 7 112, 0 224, 0 448, 0 896, 0 8 0, 0 Total h(mm) 0, 100 0, 170 0, 495 0, 860 1, 390 2, 130 2, 855 1, 530 Gs = 2, 70, h 0 = 20, 5 mm dan kadar air akhir w = 0, 22. Angka pori akhir percobaan: e 8 = w. Gs = 0, 22 x 2, 70 = 0, 594 Angka pori awal Setiap akhir kenaikan beban
HUBUNGAN TEGANGAN ANGKA PORI Beban ke 1 2 3 4 5 6 7 8 ’ (k. Pa) 14, 0 28, 0 56, 0 112, 0 224, 0 448, 0 896, 0 0, 0 Total h(mm) 0, 100 0, 170 0, 495 0, 860 1, 390 2, 130 2, 855 1, 530 Angka pori 0, 714 0, 708 0, 681 0, 650 0, 606 0, 544 0, 483 0, 594
Menentukan indek kompresi (compression index) : Cc � � � Indeks kompresi atau indeks kemampatan Cc adalah kemiringan virgin compression line (VCL) bagian lurus dari kurva hubungan , sehingga diambil dimanapun sepanjang bagian lurus akan menghasilkan Cc yang sama. Pembebanan 5 -6 Pembebanan 6 -7 Ambil rata-rata : Cc = 0, 2045 Rumus pendekatan Cc dari parameter LL (batas cair) Udisturbed: Cc=0, 009(LL-10) Disturbed : Cc= 0, 007(LL– 10)
Indeks pemuaian Cs(swelling indeks) dan rekompresi Cr
Menentukan koefisien perubahan volume (coefficient of volume change) : mv � Sebagai contoh perhitungan : sampel dibebani dari 112 – 224 k. Pa dan angka porinya turun dari 0, 650 – 0, 606 , sehingga Beban ke ’ (k. Pa) Total h(mm) Angka mv (m 2/MN) 1 14, 0 0, 100 0, 714 - 2 28, 0 0, 170 0, 708 0, 250 3 56, 0 0, 495 0, 681 0, 565 4 112, 0 0, 860 0, 650 0, 329 5 224, 0 1, 390 0, 606 0, 238 6 448, 0 2, 130 0, 544 0, 172 7 896, 0 2, 855 0, 483 0, 088 8 0, 0 1, 530 0, 594 -
TEGANGAN PRAKONSOLIDASI ( c) Tegangan maksimum yang pernah dialami oleh tanah 1 2 4 3 6 5 1. Tentukan titik dimana jari-jari min 2. Gbr grs horizontal melewatitik 1 3. Grs singgung melewati titik 1 4. Bagi sudut antara grs 2 dan 3 5. Grs singgung kurva Cc sampai memotong 4 6. Grs vertikal yang melewati titik potong 5

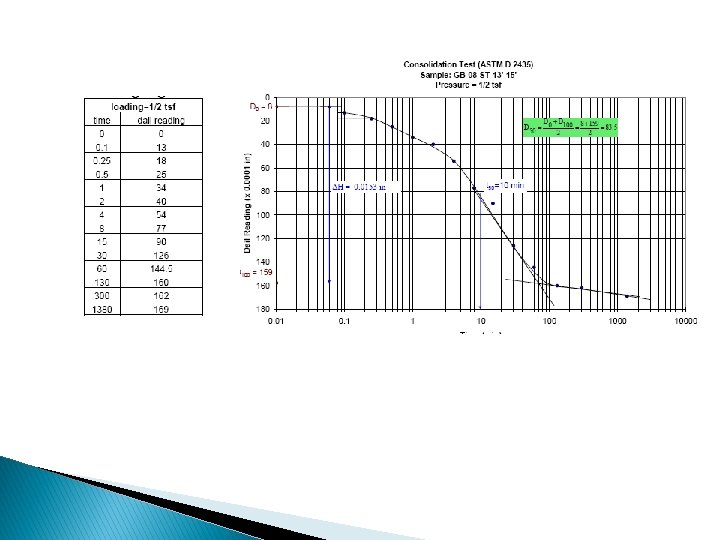

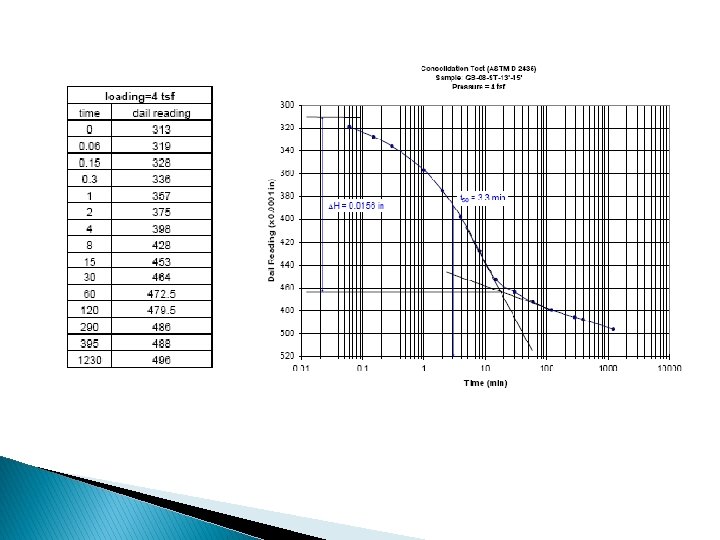

KOEFISIEN KONSOLIDASI (Cv) Cara log waktu (the log time method) 1. Perpanjang garis gradien dr konsolidasi primer dan sekunder sehingga berpi otongan di satu titik 2. Buat garis horzontal melalui titik td 3. Pilih satu titik pada grafik awal konsolidasi dan titik lainnya dimana t 5= 4 t 4 4. Buat garis mendatar dr kedua titik shg diperoleh jarak x 5. Dengan jarak yg sama x diperoleh d 0 6. Bagi 2 jarak d 0 dan d 100 diperoleh d 50 dan t 50 H= panjang rata-rata yg harus Ditempuh air pori untuk terkonsolidasi
KOEFISIEN KONSOLIDASI (Cv) Cara akar waktu (the root time method) 1. Gambarkan garis gradien kurva bagian awal 2. Didapatkan titik A 3. Tentukan titik dimana t = 1, 15 ( t. A) 4. Buat garis dari titik pada 3 ke titik asal pada (1) 5. Buat garis vertikal pada titik perpotongan kurva dengan garis (4) diperoleh t 90
