TURAP BERANGKUR Yulvi zaika SHEET PILES turap baja

TURAP BERANGKUR Yulvi zaika

SHEET PILES ~ turap baja atau kayu dipancang ke dalam tanah, yang membentuk dinding menerus gudang kap al sheet pile 2

ANCHORED SHEET PILE WALLS § Angker biasanya untuk dinding> 20’ § Meningkatkan stabilitas § Lebih murah § Mudah dilaksanakan 3

KATEGORI ANCHORED SHEETPILE Free Earth Fixed Earth 4

ANCHORED SHEET PILE Free Earth Support (Bersendi)

ANCHORED SHEET PILE Fixed Earth Support (Terjepit)

FREE EARTH SUPPORT METHOD Tertanam pada pasir

KESETIMBANGAN GAYA Fh=0 MOMEN TERHADAP TITIK O’ (LETAK ANGKUR) =0 MOMEN MAXIMUM L 1 <z < L 1 +L 2; gaya geser =0

MOMEN REDUCTION ROWE Relative flexibility of piles E = MN/m 2 I = m 4/m Pasir

FREE EARTH METHOD DESIGN Prosedur desain 10

FREE EARTH METHOD DESIGN Desain, Reduksi Momen Prosedur desain (lanjutan) 11

FREE EARTH SUPPORT METHOD Tertanam pada lempung P 1

KESETIMBANGAN GAYA Fh=0 MOMEN TERHADAP TITIK O’ (LETAK ANGKUR) =0 MOMEN MAXIMUM L 1 <z < L 1 +L 2; gaya geser =0

FREE EARTH METHOD DESIGN COHESIVE MATERIALS Tekanan Clay di bawah Dredge Line Keseimbangan statis, gaya horisontal Keseimbangan Momen (terhadap O’) P 1 = luas diagram tekanan ACD F = gaya angker per unit panjang dinding

FREE EARTH METHOD DESIGN COHESIVE MATERIALS Reduksi momen Angka stabilitas: Nondimensional tinggi dinding

FREE EARTH METHOD DESIGN COHESIVE MATERIALS Langkah reduksi momen

MOMENT REDUCTION ROWE Stability number Lempung

SHEET PILE WALL ANCHORS Dari perhitungan telah diketahui: 1) Gaya angker (Anchor Force) 2) Posisi angker/Anchor Position (Elevation) Desain angker • Pertimbangkan jenis angker a) Anchor Plates and Beams (deadman) b) Tie Backs c) Vertical anchor piles d) Anchor beams supported by batter piles • Ukuran/panjang • Jarak

ANCHOR (JANGKAR) Plat atau balok jangkar

ANCHOR (JANGKAR) Tie back

ANCHOR (JANGKAR) Tiang jangkar vertikal

ANCHOR (JANGKAR) Balok jangkar dengan tiang miring

PLAT DAN BALOK JANGKAR PADA PASIR

METODE OVESEN DAN STROMANN Angker plat jalur pada tanah pasir Langkah Perhitungan: 1. Hitung harga Ka dari grafik dan Pa

METODE OVESEN DAN STROMANN 2. Hitung Kp sin 4. Hitung Pu’ 3. Dengan menggunakan grafik diperoleh Kp cos

METODE OVESEN DAN STROMANN Jika angker menerus (ie, angker untuk B = ), Tentukan tinggi aktual h, pada kedalaman H P’us = tahanan batas untuk kasus jalur Cov = 19 untuk pasir padat dan 14 untuk pasir lepas

METODE OVESEN DAN STROMANN Kasus Aktual Plat angker diletakkan berjajar dengan jarak S’ Panjang ekivalen

HUBUNGAN BEBAN DAN PERPINDAHAN B/h

ANCHOR PLATES IN SAND Korelasi empiris Kekuatan batas angker tunggal FOS (2 ~ 3 disarankan) Jarak Center-Center F = gaya per satuan panjang sheet pile 30

TAHANAN BATAS TIE BACK Kekuatan batas yang diberikan oleh tieback Sudut geser dalam tanah efektif Teg vertikal efektif rata-rata K= Pada tanah clays kekuatan mendekati: dimana ca = adhesi Dapat diambil 2/3 c koefisien tekanan tanah

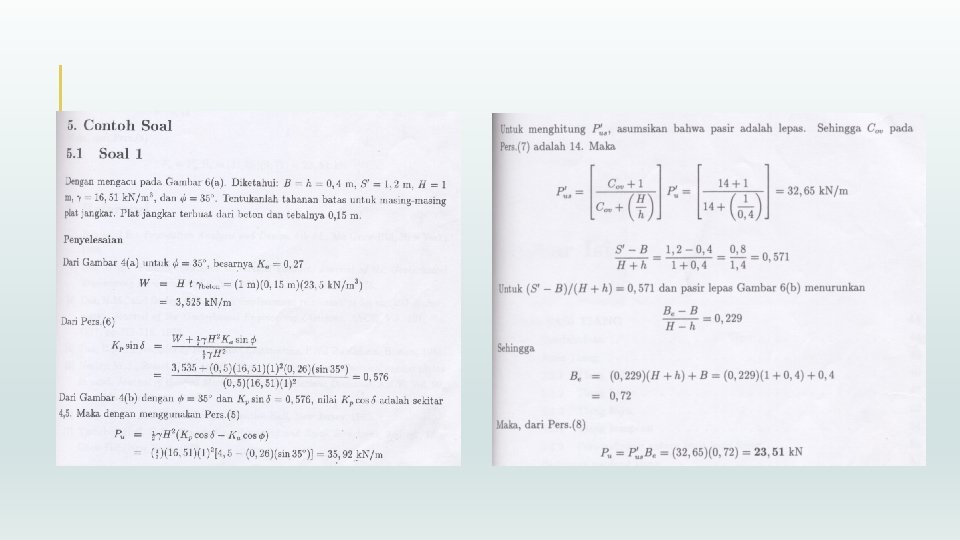

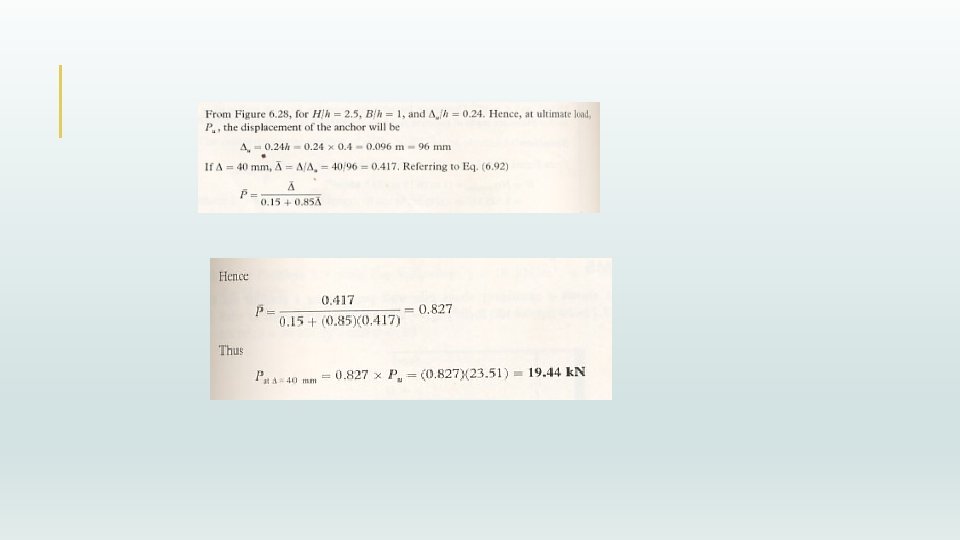

CONTOH SOAL Turap berangkur direncanakan merupakan plat dengan ukuran B=h =0. 4 m, S=1, 2 m dan H=1 m dan tanah =16. 51 k. N/m 3 , =35. Tentukan tahanan batas masing plat jangkar’. Plat jangkar terbuat dari beton dengan tebal 0. 15 m. Beban jangkar pada perpindahan horizontal 40 mm
