DAYA DUKUNG BATAS PONDASI DANGKAL PADA TANAH BERLAPIS
DAYA DUKUNG BATAS PONDASI DANGKAL PADA TANAH BERLAPIS Yulvi zaika
Sub Pokok Bahasan Daya dukung pondasi dangkal pada tanah berlapis (sand over clay, clay over sand) Pembahasan tugas desain pondasi dangkal Tugas: Analisis daya dukung pondasi dangkal pada tanah berlapis.
DAYA DUKUNG PONDASI UNTUK TANAH BERLAPIS B J I Df H Lap 1 Lap 2 45 - /2 F qu A H C q= Df 45 - /2 G d 1 E D H = B/2 tan Bila d 1 < H, dimana d 1 adalah tanah pada lapisan 1 ------- daya dukung pondasi pada tanah berlapis
BEBERAPA TEORI DAYA DUKUNG TANAH BERLAPIS SOWER: Bila kuat geser tanah lapisan 1 tidak berbeda jauh (kurang dari 50%) dari lapisan 2 maka tanah diasumsikan seragam dengan kuat geser (c dan ) rata -rata kedua lapisan Bila kuat geser kedua lapisan berbeda jauh maka stabilitas struktur dicek terhadap lapisan paling lunak PONDASI PADA TANAH LEMPUNG ( =0) PONDASI PADA TANAH , c PONDASI PADA TANAH LEMPUNG DAN PASIR
The Bearing Capacity of Layered Soils Meyerhof and Hanna (1978) and Meyerhof(1974) 5
Tanah berlapis c- , lapisan tanah keras di atas tanah lunak Pondasi lajur H/B relatif kecil Ca : gaya adesi sepanjang aa’, bb’ Ks : koefisien punching shear Fs : faktor bentuk qb: kapasitas daya dukung lapisan bawah
Jika H cukup besar dibanding B (pondasi lajur) Pondasi Bujursangkar
9
10
11
The Bearing Capacity of Layered Soils Meyerhof and Hannas punching shear coefficient Ks 12

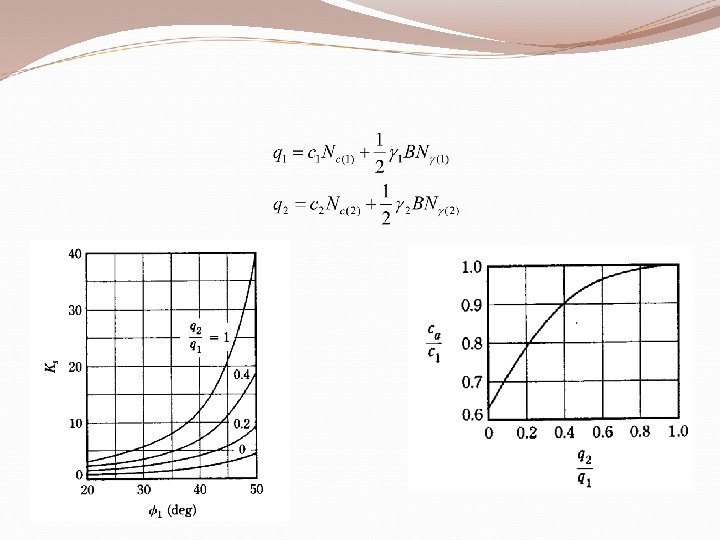

The Bearing Capacity of Layered Soils Variation of c’a/c’ 1 with q 2/q 1 based on theory of Meyerhof and Hanna (1978) 13
Example on layered soils 14
Example on layered soils 15
Example on layered soils 16
PONDASI PADA LANPISAN TANAH LEMPUNG (Reddy dan salivan, 1967) c 1 : kohesi pada lapisan 1 Nc : faktor kapasitas daya dukung berdasarkan gambar berikut c 2 : kohesi pada lapisan 2
DAYA DUKUNG TANAH BERLAPIS (BROWN, MEYERHOF, 1969)(MEYERHOF, HANA, 1978) B H c 1 Soft clay Stiff clay c 2 B c 1 Stiff clay H Soft clay c 2

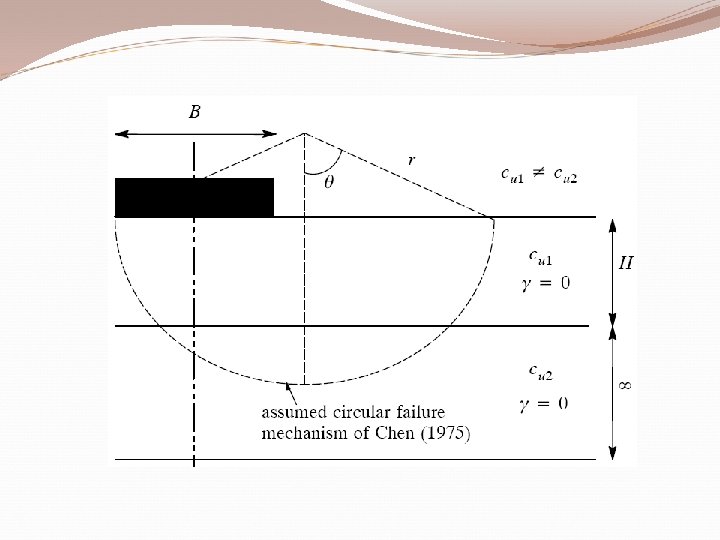

FAKTOR DAYA DUKUNG PONDASI BERLAPIS (C SOIL) Cr= c 2/c 1 dimana pada bidang runtuh lingkaran 0, 6 <Cr < 1. 3 lajur lingkaran

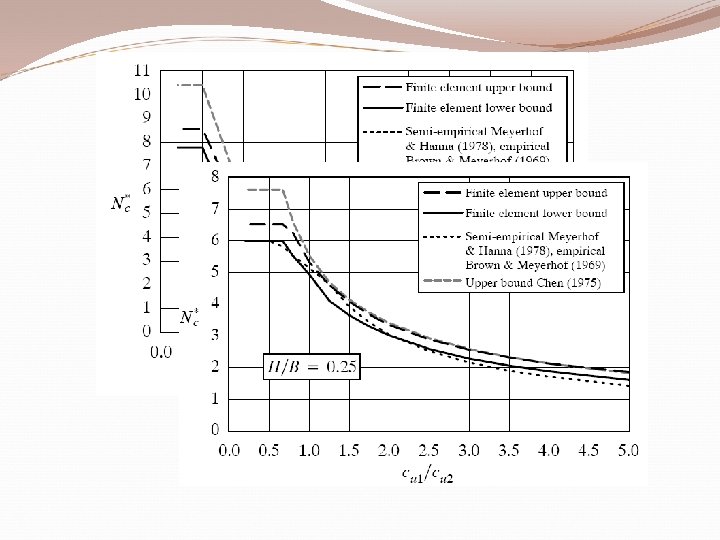

Faktor daya dukung tanah berlapis
DAYA DUKUNG TANAH BERLAPIS (C-PHI SOIL) (PURUSHOTHAMARAJ ET AL, 1974) Tentukan H= 0. 5 B tan (45+ /2), lapisan atas Jika H> d 1 B d 1 Jika H < d 1 - Hitung daya dukung pada lapisan atas - Hitung qult ‘ untuk lapisan bawah dengan kondisi bentuk keruntuhan penetrasi Bandingkan, gunakan qult yang terkecil
Kontrol qult’ qult : Kapasitas Daya dukung lapisan atas qult” : daya dukung lapisan bawah B: lebar pondasi P : keliling pondasi Ks : koefisien tegangan lateral= tan 2(45± /2) Af : luas pondasi
DAYA DUKUNG TANAH BERLAPIS BANYAK
Contoh soal 1 B= 3 m =45 1. 83 L=6 m c 1=77 k. Pa = 17. 26 k. N/m 3 d 1=1. 22 m P c 2=115 k. Pa
solusi H= 0. 5 B tan (45+ /2)=1. 5 Cr= c 2/c 1=1. 5 > 1 d 1/B = 0. 4 N 1, s =5. 39, N 2, s = 6. 89……. Nc*= 6. 05
CONTOH 2 L=2 m =62 m. a. t C 1=0 Pa = 17. 25 k. N/m 3 =34 D 1=0. 6 m B= 2 m 1. 5 m P C 2=76 k. Pa
SOLUSI qult lapisan atas qult lapisan bawah
CONTOH 2
