OFF-Grid ehk võrguühenduseta päikseelektrisüsteemid Praktilised näited Rein Pinn Energo. Gen OÜ Eesti Päikeseenergia Assotsiatsioon
Miks OFF-Grid*? § Puudub võimalus liituda elektrivõrguga § Liitumine on väga kallis § Liitumine on olemas, kuid „ vahelduv“ ja ebakvaliteetne § Soov mitte sõltuda elektritootjatest ja võrguteenustest § Roheline mõtlemine ja eluviis * OFF-Grid ingl. k võrguühenduseta Rein Pinn Eesti Päikeseenergia Assotsiatsioon Energogen OÜ
Süsteemide jaotumine Ühendusskeemi järgi § Ühendumine akupingel 12/24/48 VDC klassikaline § Ühendumine võrgupingel 230/400 VAC nn Island Rein Pinn Paneeli võimsuse järgi § Väikesed kuni 0, 5 k. W § Keskmised 0, 5 -2 k. W § Suured üle 2 k. W Eesti Päikeseenergia Assotsiatsioon Energogen OÜ
Komponendid „Klassikaline“ § § Rein Pinn Akupank PV-paneelid Laadimiskontroller Inverter-laadija Eesti Päikeseenergia Assotsiatsioon Energogen OÜ
Komponendid „Island“ § Akupank § PV-paneelid § Juhtinverter/ inverter laadija § Võrguinverter Rein Pinn Eesti Päikeseenergia Assotsiatsioon Energogen OÜ
Akupank § § § § Rein Pinn Koosneb ühesugustest akudest Süvatsükli / süvatühjenemis / püsitoite Kui pidev hooldamine pole võimalik, siis VRLA (geel / AGM) Suure laadimistsüklite arvuga üle 4000 tsükli Ei tühjendata üle 60% Laadimisrežiimid paigas Kord kuus tasanduslaadimine Tavaolukorras akude täituvus 80 -95%, vahel harva langeb 40 -60% Eesti Päikeseenergia Assotsiatsioon Energogen OÜ

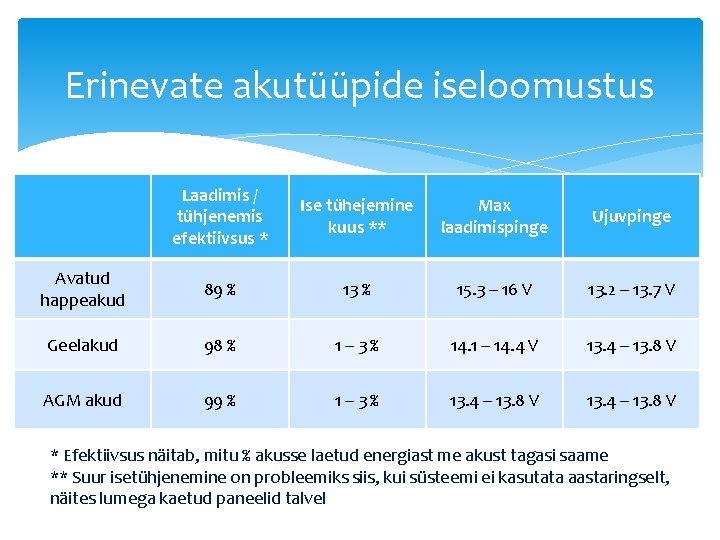

Erinevate akutüüpide iseloomustus Laadimis / tühjenemis efektiivsus * Ise tühejemine kuus ** Max laadimispinge Ujuvpinge Avatud happeakud 89 % 13 % 15. 3 – 16 V 13. 2 – 13. 7 V Geelakud 98 % 1– 3% 14. 1 – 14. 4 V 13. 4 – 13. 8 V AGM akud 99 % 1– 3% 13. 4 – 13. 8 V * Efektiivsus näitab, mitu % akusse laetud energiast me akust tagasi saame ** Suur isetühjenemine on probleemiks siis, kui süsteemi ei kasutata aastaringselt, näites lumega kaetud paneelid talvel
Laadimistsüklite arvu sõltuvus aku tühjenemisest

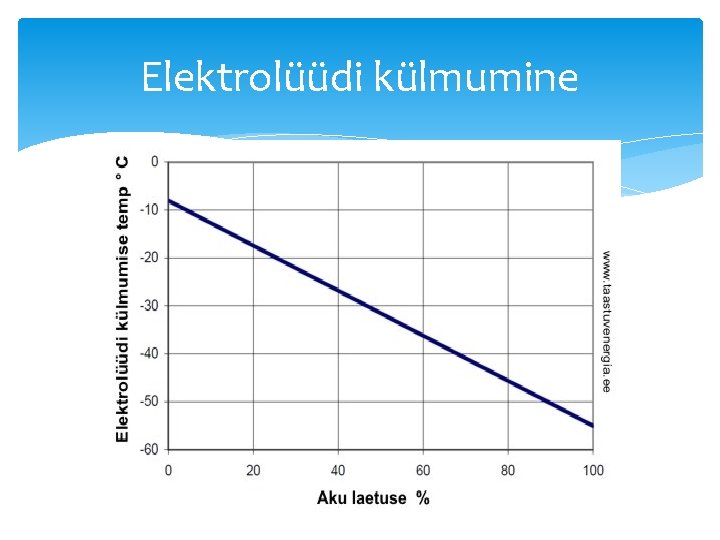

Elektrolüüdi külmumine
Akude laadimisrežiimid Rein Pinn Eesti Päikeseenergia Assotsiatsioon Energogen OÜ
PV-paneelid jagunevad § ON-Grid ehk võrguühendusega § OFF-Grid ehk võrguühenduseta Praktilises kasutuses kristalliline räni: § Monokristall § Polükristall § Multikristall Rein Pinn Eesti Päikeseenergia Assotsiatsioon Energogen OÜ
Paneelide põhiparameetrid Solar Word SW 80 Poly Ing. keeles Naps Saana 245 P 3 PBW Paneeli maksimaalne võimsus 80 W Maximum power Pmax Paneeli maksimaalne võimsus 245 W Võimsustolerants +10/-5 Power tolerance Võimsustolerants +5/-0 Pinge maksimaalse võimsuse korral 17, 9 V Maximum power point voltage Vmp Pinge maksimaalse võimsuse korral 29, 1 V Vool maksimaalse võimsuse korral 4, 49 A Maximum power point current Imp Vool maksimaalse võimsuse korral 8, 41 A Avatud ahela pinge 21, 9 V Open circuit voltage Voc Avatud ahela pinge 37, 4 V Lühisvool 4, 78 A Short circuit current Isc Lühisvool 9, 01 A Mõõtmed 958 x 680 x 34 mm Measurements Mõõtmed 1623 x 986 x 35 mm Kaal 7, 6 kg Weight Kaal 21, 1 kg OFF-Grid Rein Pinn Eesti Päikeseenergia Assotsiatsioon ON-Grid Energogen OÜ
Kontrollerid § PWM (Pulse Width Modulation) pulsilaius moduleerimisega kontrollerid § MPPT(Maximum Power Point Tracking) maksimaalse võimsuspunkti otsinguga kontrollerid § PV võrguinverter - reeglina MPPT täidab island süsteemis kontrolleri funktsioone Rein Pinn Eesti Päikeseenergia Assotsiatsioon Energogen OÜ
PWM kontroller § Odavamad § Väiksema võimsusega laadimisvool 5 -40 A § PV-paneeli Ump 140 -150% aku nimipingest Rein Pinn Eesti Päikeseenergia Assotsiatsioon Energogen OÜ
MPPT kontroller § Kallimad § Kasutavad täielikult ära paneelidest tuleva energia § Laadimisvool kuni 80 A § Paneelide Uoc kuni 150 V Rein Pinn Eesti Päikeseenergia Assotsiatsioon Energogen OÜ
Võrguinverter § MPPT § Sünkroniseerib juhtinverteri sagedusega § Väljund 230/400 VAC 50 Hz § Kuni 20 k. W § Paneelipinged kuni 1000 V § Mitte kõik PV võrguinverterid ei sobi Island süsteemi Rein Pinn Eesti Päikeseenergia Assotsiatsioon Energogen OÜ
Inverterite jaotumine § Modifitseeritud siinus § Puhas siinus § Inverter -laadija § Island tüüpi juhtinverter

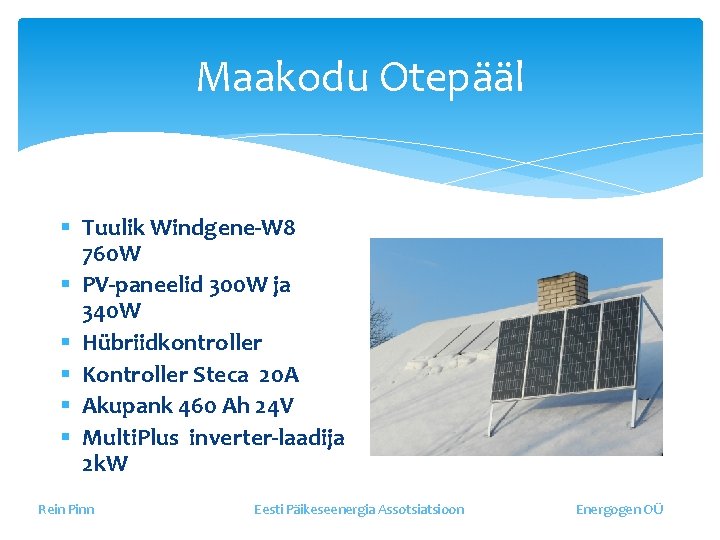

Maakodu Otepääl § Tuulik Windgene-W 8 760 W § PV-paneelid 300 W ja 340 W § Hübriidkontroller § Kontroller Steca 20 A § Akupank 460 Ah 24 V § Multi. Plus inverter-laadija 2 k. W Rein Pinn Eesti Päikeseenergia Assotsiatsioon Energogen OÜ

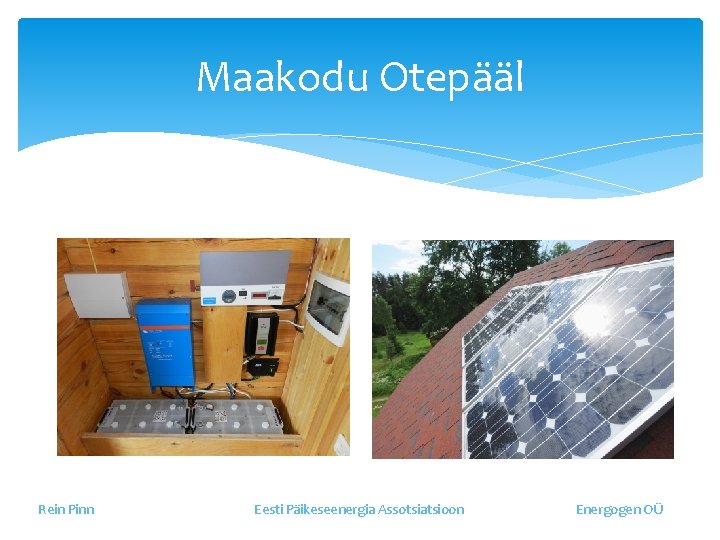

Maakodu Otepääl Rein Pinn Eesti Päikeseenergia Assotsiatsioon Energogen OÜ
Maakodu Otepääl Rein Pinn Eesti Päikeseenergia Assotsiatsioon Energogen OÜ
Naissaare Infokeskus § 36 x 230 W NAPS Saana PVpaneele § 3 x Zephyr Airdolphin Z-1000 § Victron Quattro 48/10000 inverter § Akupank Sonnenschein 48 V 1960 Ah § 4 x Kontroller Morningstar MPPT 60 Rein Pinn Eesti Päikeseenergia Assotsiatsioon Energogen OÜ
RMK Naissaare Infokeskus Rein Pinn Eesti Päikeseenergia Assotsiatsioon Energogen OÜ
RMK Naissaare Infokeskus Rein Pinn Eesti Päikeseenergia Assotsiatsioon Energogen OÜ
RMK Naissaare Infokeskus Rein Pinn Eesti Päikeseenergia Assotsiatsioon Energogen OÜ
Leppoja § § § 36 x 235 W Naps Saana PV-paneeli 1080 Ah 48 V akupank SMA Sunny Island 5048 juhtiv-inverter 3 x Sunny Boy 2500 võrguinverter SMA Smart Load Varutoiteks on 22 k. W diisel-generaator. Aastane kogutoodang 6330 k. Wh Rein Pinn Eesti Päikeseenergia Assotsiatsioon Energogen OÜ
Leppoja Rein Pinn Eesti Päikeseenergia Assotsiatsioon Energogen OÜ
Leppoja Rein Pinn Eesti Päikeseenergia Assotsiatsioon Energogen OÜ
Leppoja Rein Pinn Eesti Päikeseenergia Assotsiatsioon Energogen OÜ

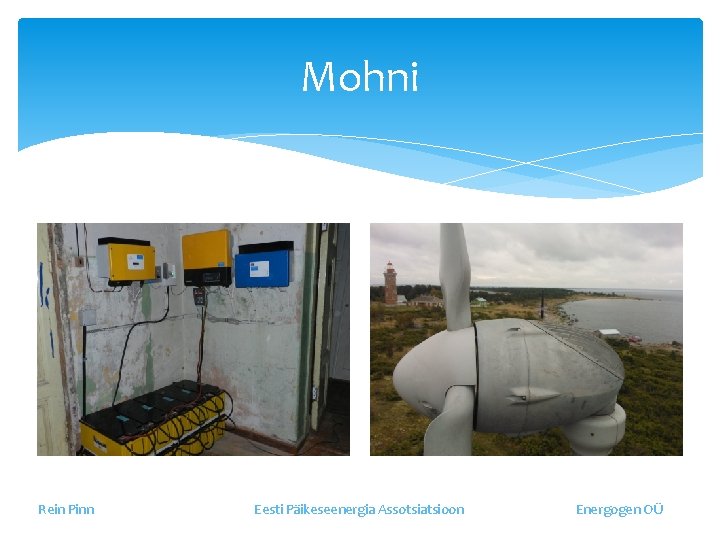

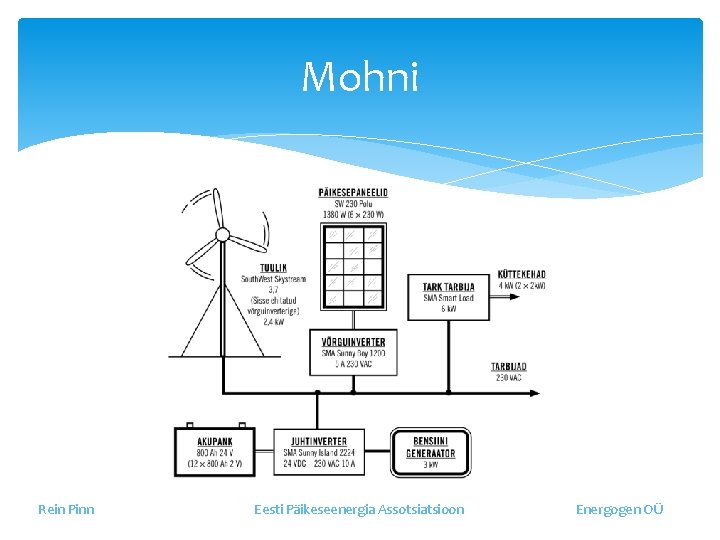

Mohni § § § Sunny Island 2224 2, 2 k. W 6 x 230 W Solarworld PV paneeli Southwest Skystream 2, 4 k. W Kontroller Sunny Boy 1200 Akupank 800 Ah 24 V Smart Load – jaotab toodetud energia küttekehade (radiaator, boiler) vahel ära Rein Pinn Eesti Päikeseenergia Assotsiatsioon Energogen OÜ
Mohni Rein Pinn Eesti Päikeseenergia Assotsiatsioon Energogen OÜ
Mohni Rein Pinn Eesti Päikeseenergia Assotsiatsioon Energogen OÜ
