Diseo de un programa de toma de muestra

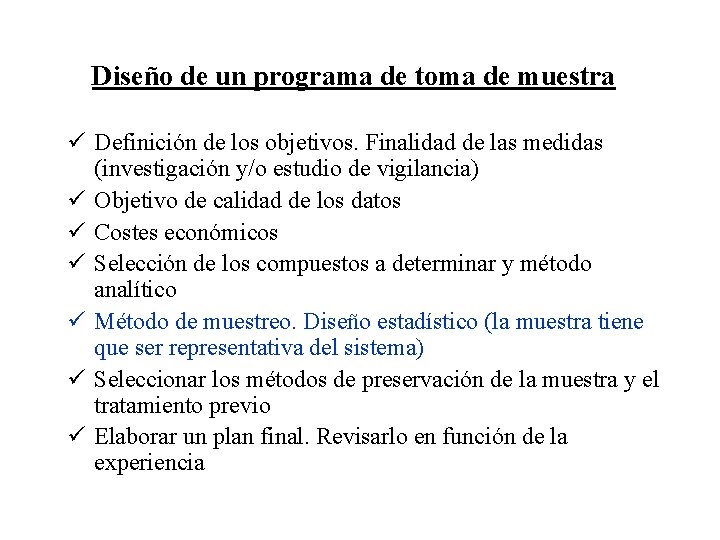

Diseño de un programa de toma de muestra ü Definición de los objetivos. Finalidad de las medidas (investigación y/o estudio de vigilancia) ü Objetivo de calidad de los datos ü Costes económicos ü Selección de los compuestos a determinar y método analítico ü Método de muestreo. Diseño estadístico (la muestra tiene que ser representativa del sistema) ü Seleccionar los métodos de preservación de la muestra y el tratamiento previo ü Elaborar un plan final. Revisarlo en función de la experiencia

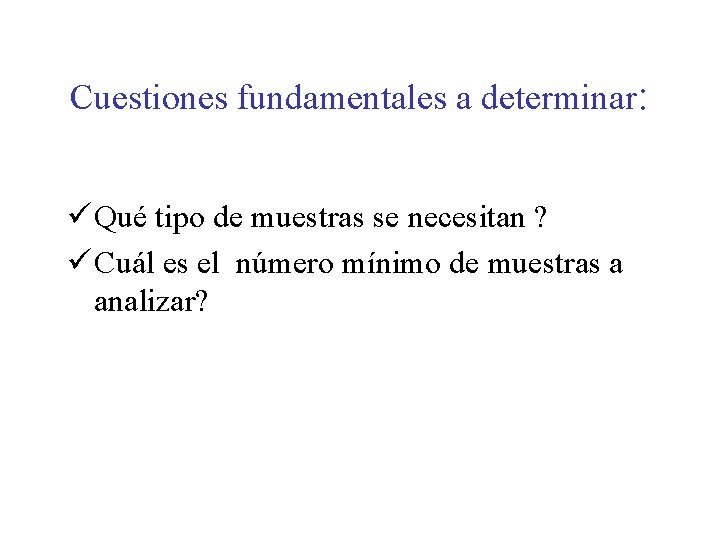

Cuestiones fundamentales a determinar: ü Qué tipo de muestras se necesitan ? ü Cuál es el número mínimo de muestras a analizar?

Muestra ü Porción de material lo suficientemente pequeña en volumen y peso para ser transportada y manipulada de forma conveniente en el laboratorio, pero que mantiene todas las características del material del que se ha tomado. Ø Las proporciones relativas o concentraciones de todos los componentes han de ser iguales en la muestra que en el material muestreado Ø La toma de muestra no ha de originar cambios significativos en su composición antes de ser analizada.

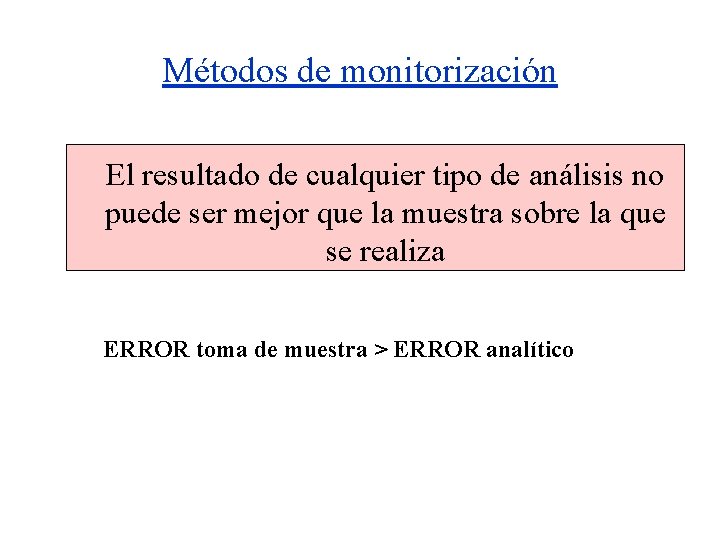

Métodos de monitorización El resultado de cualquier tipo de análisis no puede ser mejor que la muestra sobre la que se realiza ERROR toma de muestra > ERROR analítico

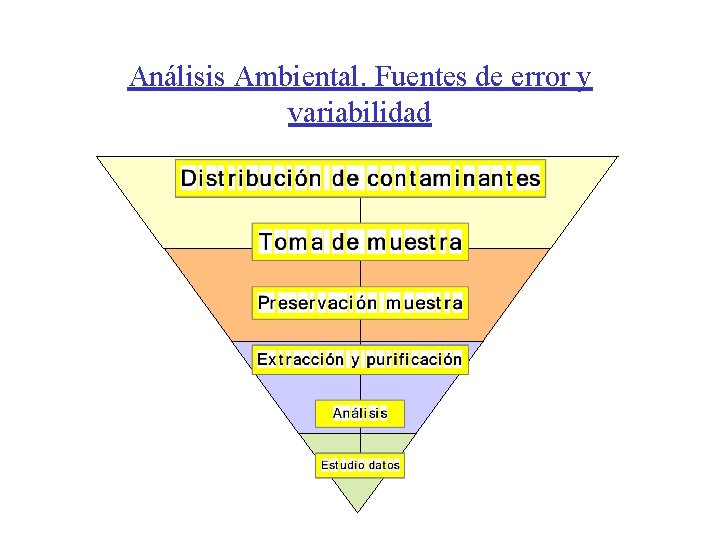

Análisis Ambiental. Fuentes de error y variabilidad

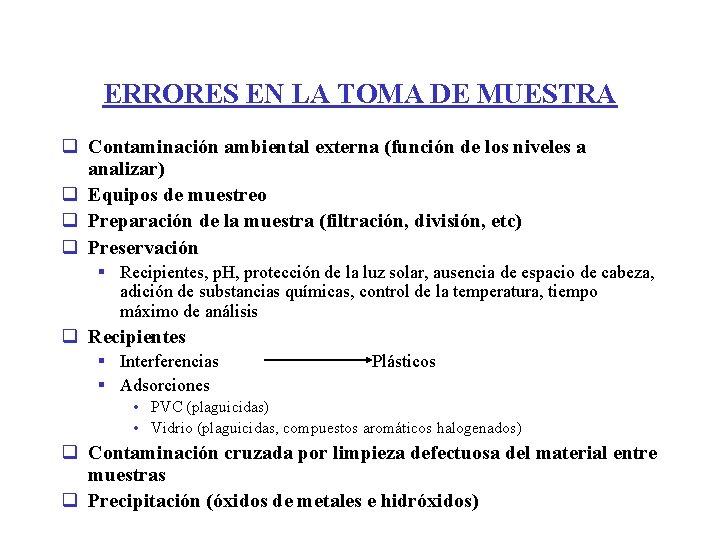

ERRORES EN LA TOMA DE MUESTRA q Contaminación ambiental externa (función de los niveles a analizar) q Equipos de muestreo q Preparación de la muestra (filtración, división, etc) q Preservación § Recipientes, p. H, protección de la luz solar, ausencia de espacio de cabeza, adición de substancias químicas, control de la temperatura, tiempo máximo de análisis q Recipientes § Interferencias § Adsorciones Plásticos • PVC (plaguicidas) • Vidrio (plaguicidas, compuestos aromáticos halogenados) q Contaminación cruzada por limpieza defectuosa del material entre muestras q Precipitación (óxidos de metales e hidróxidos)

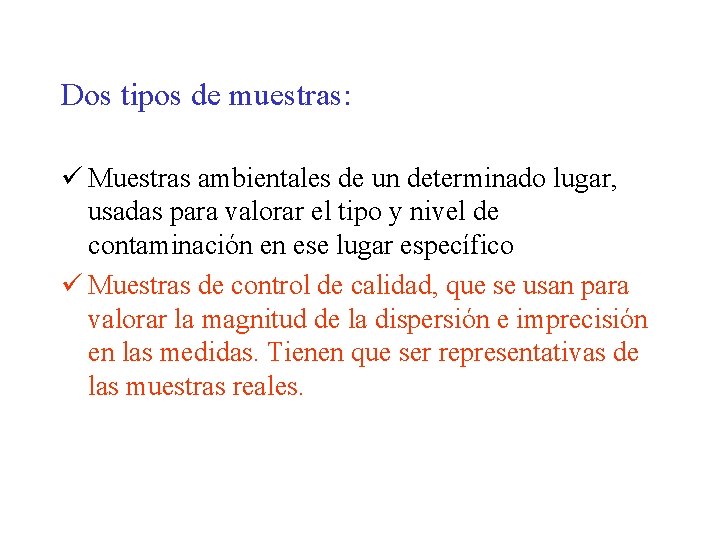

Dos tipos de muestras: ü Muestras ambientales de un determinado lugar, usadas para valorar el tipo y nivel de contaminación en ese lugar específico ü Muestras de control de calidad, que se usan para valorar la magnitud de la dispersión e imprecisión en las medidas. Tienen que ser representativas de las muestras reales.

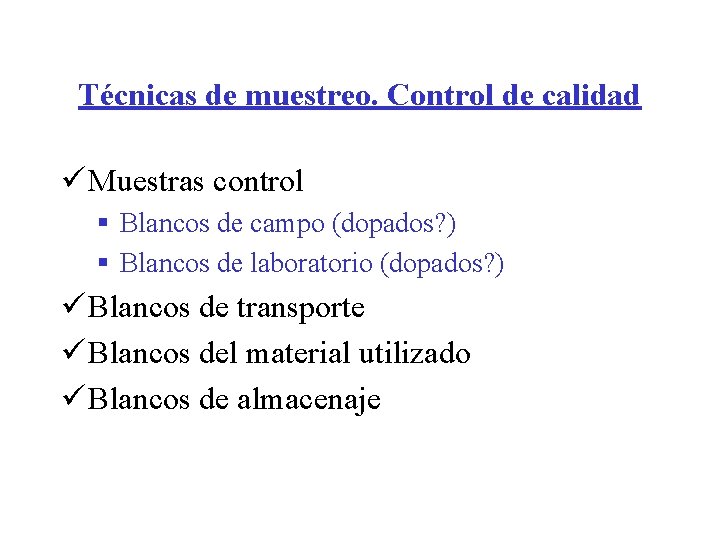

Técnicas de muestreo. Control de calidad ü Muestras control § Blancos de campo (dopados? ) § Blancos de laboratorio (dopados? ) ü Blancos de transporte ü Blancos del material utilizado ü Blancos de almacenaje

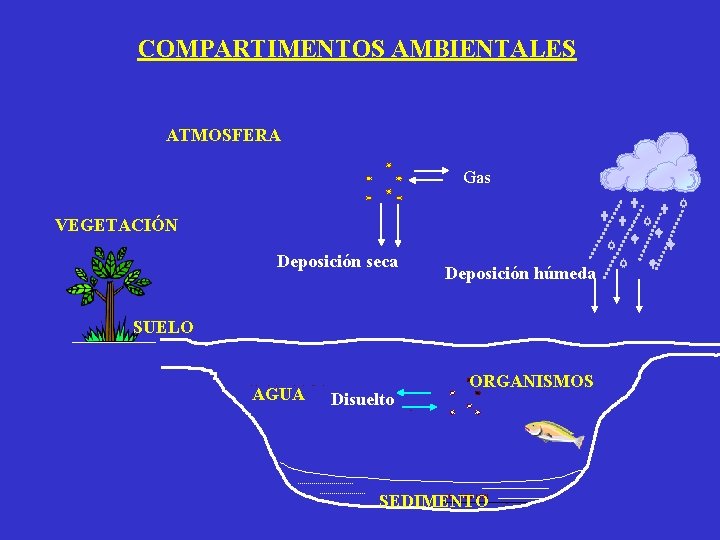

COMPARTIMENTOS AMBIENTALES ATMOSFERA Gas VEGETACIÓN Deposición seca SUELO AGUA Disuelto ORGANISMOS SEDIMENTO Deposición húmeda

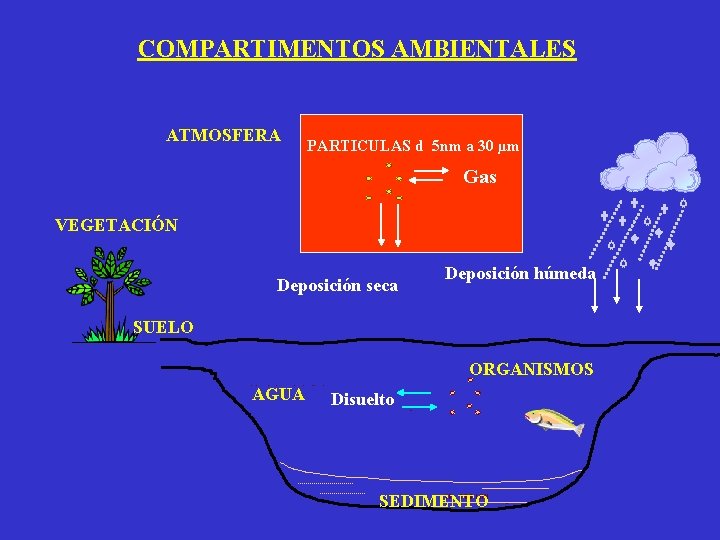

COMPARTIMENTOS AMBIENTALES ATMOSFERA PARTICULAS d 5 nm a 30 µm Gas VEGETACIÓN Deposición seca SUELO ORGANISMOS AGUA Disuelto SEDIMENTO Deposición húmeda

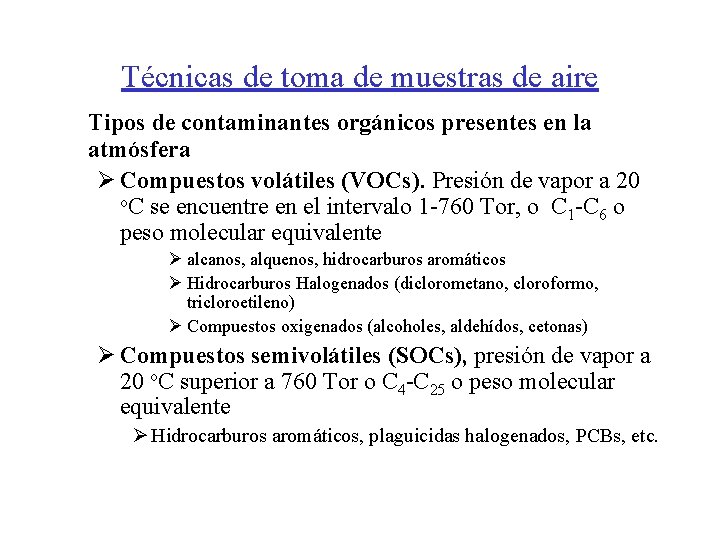

Técnicas de toma de muestras de aire Tipos de contaminantes orgánicos presentes en la atmósfera Ø Compuestos volátiles (VOCs). Presión de vapor a 20 o. C se encuentre en el intervalo 1 -760 Tor, o C -C o 1 6 peso molecular equivalente Ø alcanos, alquenos, hidrocarburos aromáticos Ø Hidrocarburos Halogenados (diclorometano, cloroformo, tricloroetileno) Ø Compuestos oxigenados (alcoholes, aldehídos, cetonas) Ø Compuestos semivolátiles (SOCs), presión de vapor a 20 o. C superior a 760 Tor o C 4 -C 25 o peso molecular equivalente Ø Hidrocarburos aromáticos, plaguicidas halogenados, PCBs, etc.

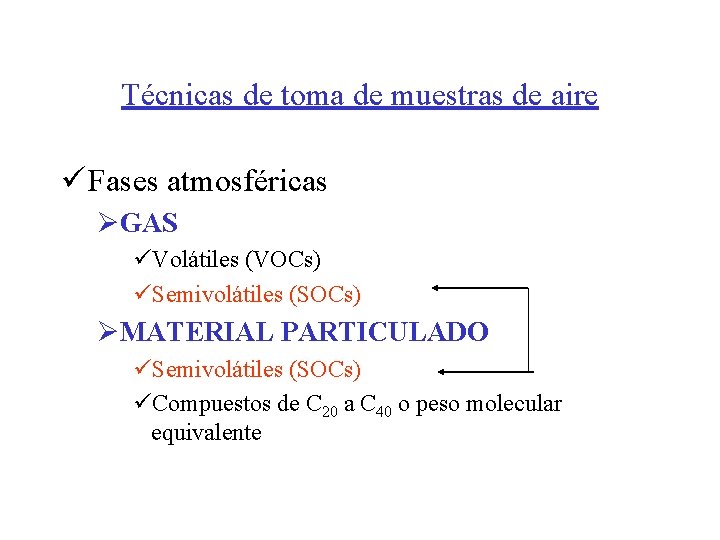

Técnicas de toma de muestras de aire ü Fases atmosféricas ØGAS üVolátiles (VOCs) üSemivolátiles (SOCs) ØMATERIAL PARTICULADO üSemivolátiles (SOCs) üCompuestos de C 20 a C 40 o peso molecular equivalente

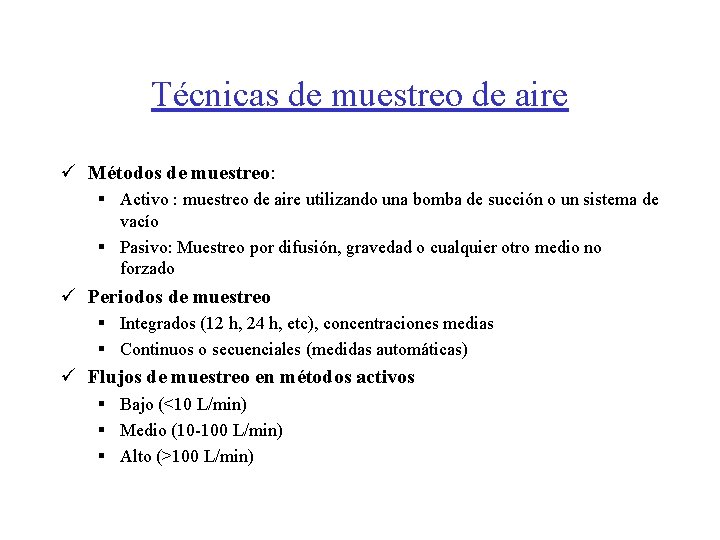

Técnicas de muestreo de aire ü Métodos de muestreo: § Activo : muestreo de aire utilizando una bomba de succión o un sistema de vacío § Pasivo: Muestreo por difusión, gravedad o cualquier otro medio no forzado ü Periodos de muestreo § Integrados (12 h, 24 h, etc), concentraciones medias § Continuos o secuenciales (medidas automáticas) ü Flujos de muestreo en métodos activos § Bajo (<10 L/min) § Medio (10 -100 L/min) § Alto (>100 L/min)

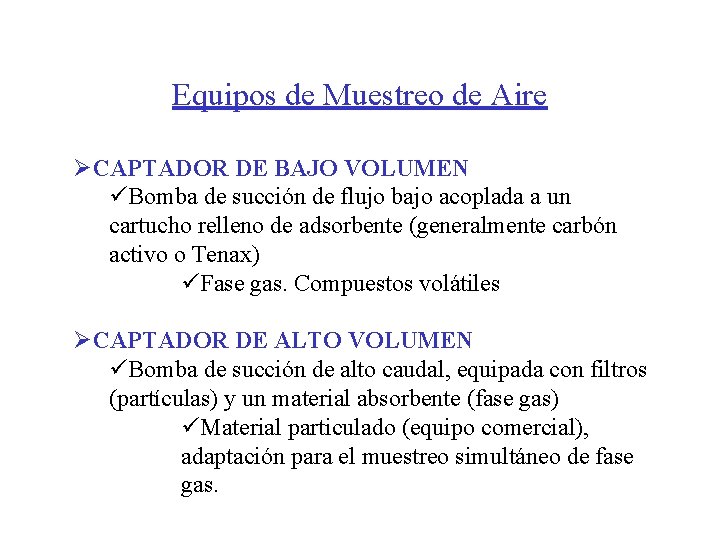

Equipos de Muestreo de Aire ØCAPTADOR DE BAJO VOLUMEN üBomba de succión de flujo bajo acoplada a un cartucho relleno de adsorbente (generalmente carbón activo o Tenax) üFase gas. Compuestos volátiles ØCAPTADOR DE ALTO VOLUMEN üBomba de succión de alto caudal, equipada con filtros (partículas) y un material absorbente (fase gas) üMaterial particulado (equipo comercial), adaptación para el muestreo simultáneo de fase gas.

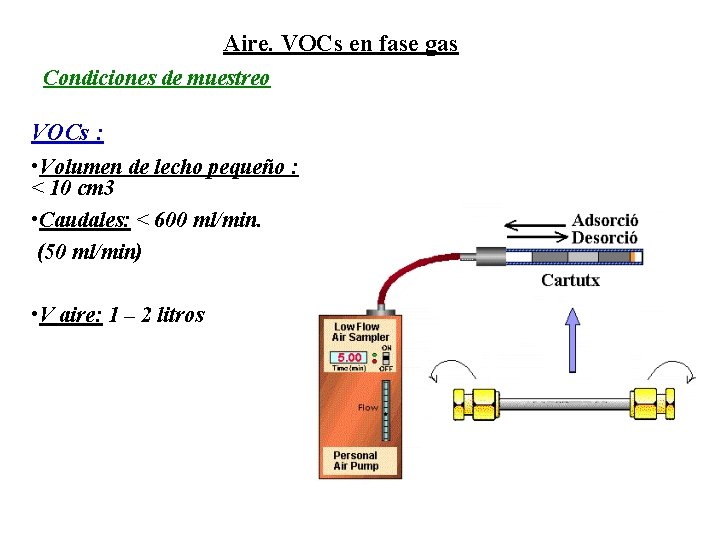

Aire. VOCs en fase gas Condiciones de muestreo VOCs : • Volumen de lecho pequeño : < 10 cm 3 • Caudales: < 600 ml/min. (50 ml/min) • V aire: 1 – 2 litros

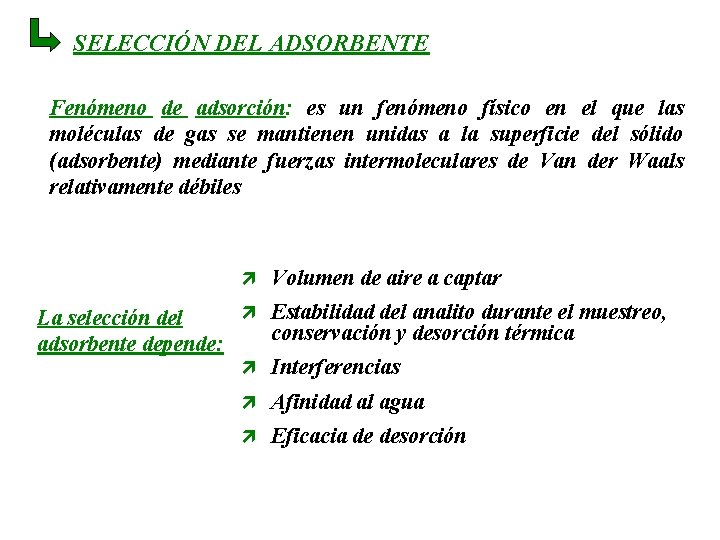

SELECCIÓN DEL ADSORBENTE Fenómeno de adsorción: es un fenómeno físico en el que las moléculas de gas se mantienen unidas a la superficie del sólido (adsorbente) mediante fuerzas intermoleculares de Van der Waals relativamente débiles ì Volumen de aire a captar ì Estabilidad del analito durante el muestreo, La selección del conservación y desorción térmica adsorbente depende: ì Interferencias ì Afinidad al agua ì Eficacia de desorción

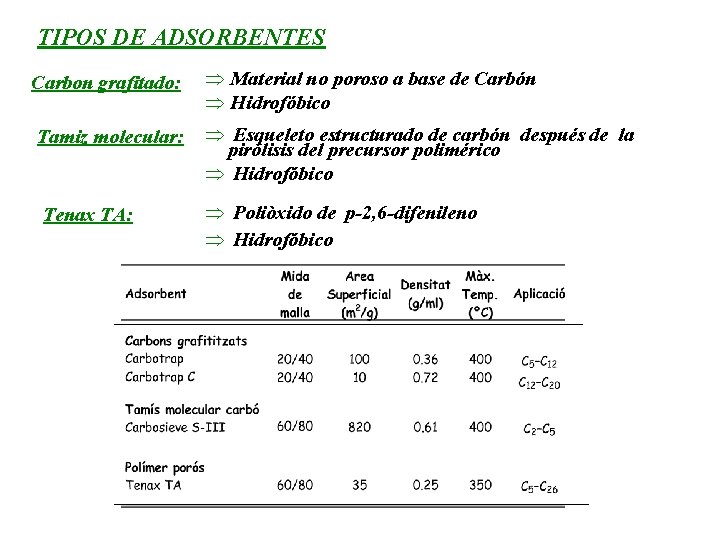

TIPOS DE ADSORBENTES Carbon grafitado: Þ Material no poroso a base de Carbón Þ Hidrofóbico Tamiz molecular: Þ Esqueleto estructurado de carbón después de la pirólisis del precursor polimérico Þ Hidrofóbico Tenax TA: Þ Poliòxido de p-2, 6 -difenileno Þ Hidrofóbico

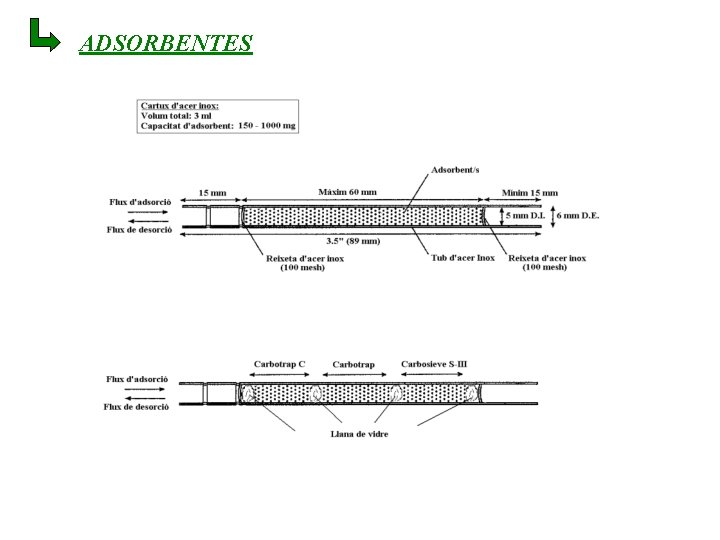

ADSORBENTES

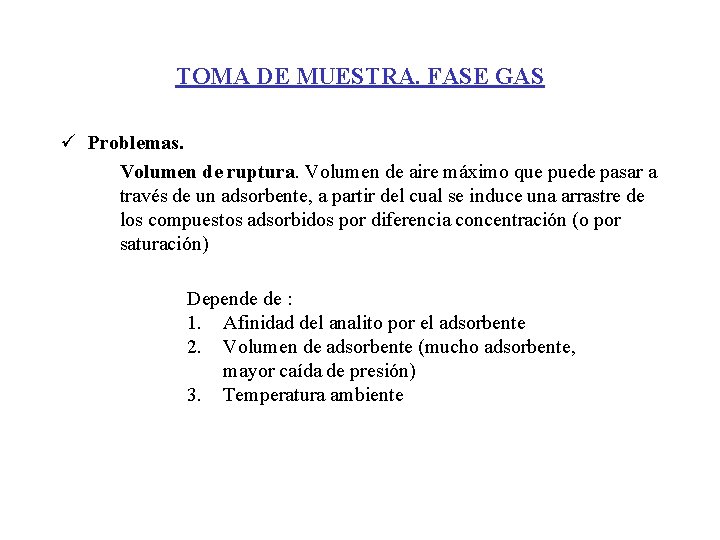

TOMA DE MUESTRA. FASE GAS ü Problemas. Volumen de ruptura. Volumen de aire máximo que puede pasar a través de un adsorbente, a partir del cual se induce una arrastre de los compuestos adsorbidos por diferencia concentración (o por saturación) Depende de : 1. Afinidad del analito por el adsorbente 2. Volumen de adsorbente (mucho adsorbente, mayor caída de presión) 3. Temperatura ambiente

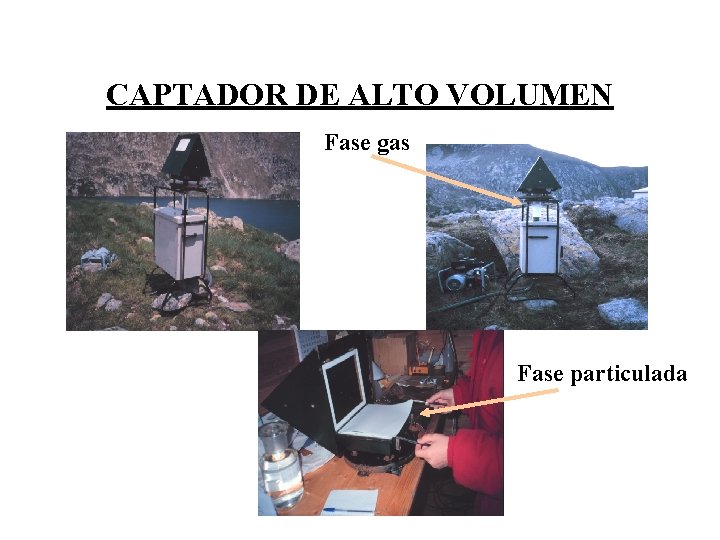

CAPTADOR DE ALTO VOLUMEN Fase gas Fase particulada

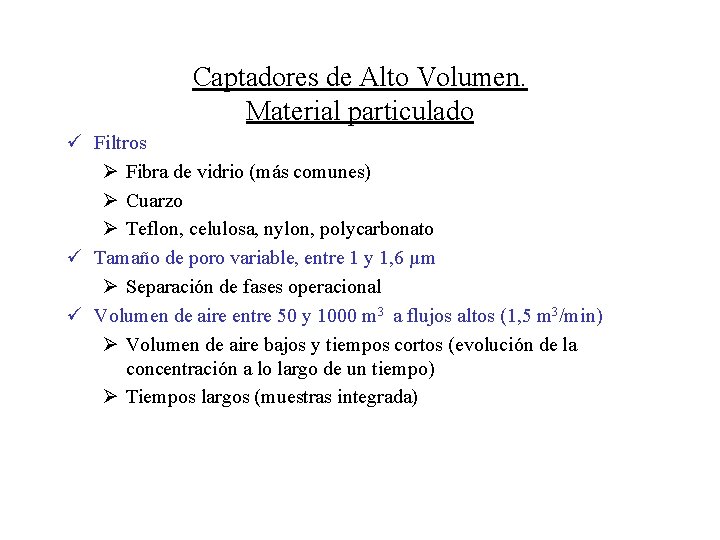

Captadores de Alto Volumen. Material particulado ü Filtros Ø Fibra de vidrio (más comunes) Ø Cuarzo Ø Teflon, celulosa, nylon, polycarbonato ü Tamaño de poro variable, entre 1 y 1, 6 µm Ø Separación de fases operacional ü Volumen de aire entre 50 y 1000 m 3 a flujos altos (1, 5 m 3/min) Ø Volumen de aire bajos y tiempos cortos (evolución de la concentración a lo largo de un tiempo) Ø Tiempos largos (muestras integrada)

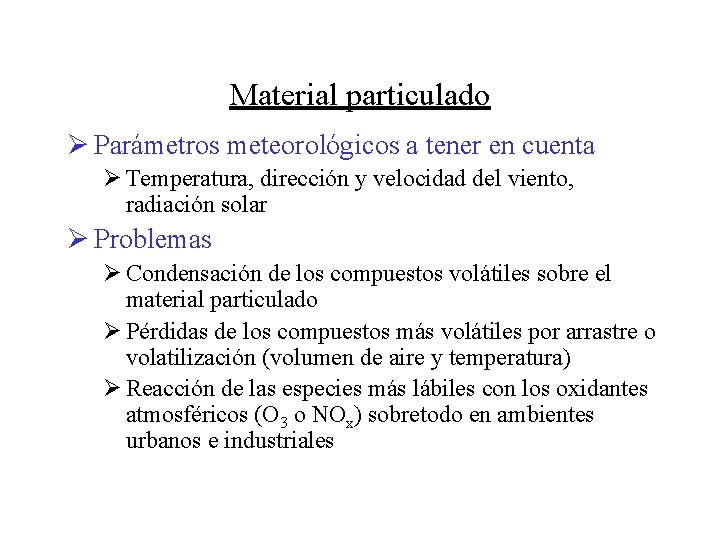

Material particulado Ø Parámetros meteorológicos a tener en cuenta Ø Temperatura, dirección y velocidad del viento, radiación solar Ø Problemas Ø Condensación de los compuestos volátiles sobre el material particulado Ø Pérdidas de los compuestos más volátiles por arrastre o volatilización (volumen de aire y temperatura) Ø Reacción de las especies más lábiles con los oxidantes atmosféricos (O 3 o NOx) sobretodo en ambientes urbanos e industriales

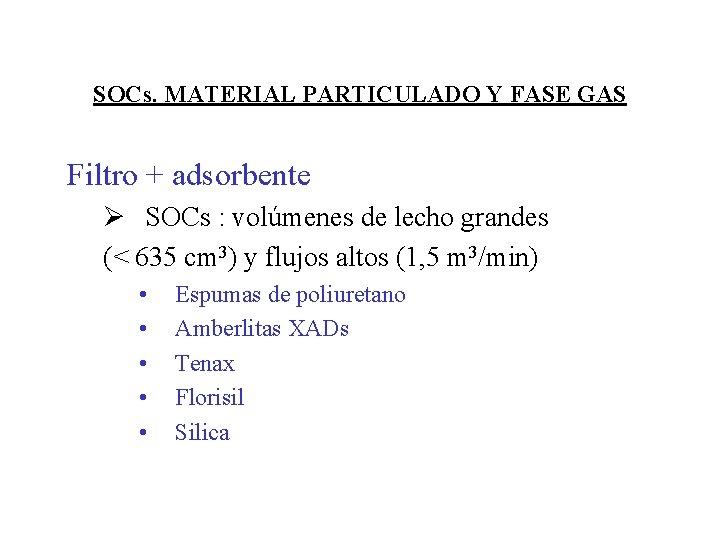

SOCs. MATERIAL PARTICULADO Y FASE GAS Filtro + adsorbente Ø SOCs : volúmenes de lecho grandes (< 635 cm 3) y flujos altos (1, 5 m 3/min) • • • Espumas de poliuretano Amberlitas XADs Tenax Florisil Silica

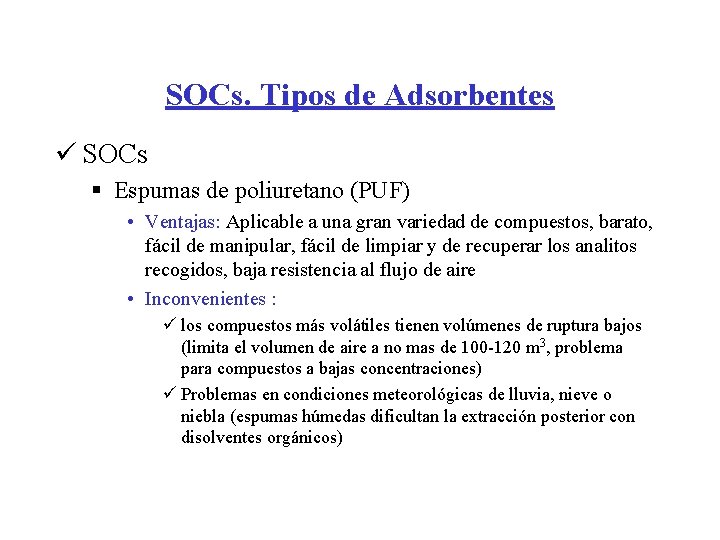

SOCs. Tipos de Adsorbentes ü SOCs § Espumas de poliuretano (PUF) • Ventajas: Aplicable a una gran variedad de compuestos, barato, fácil de manipular, fácil de limpiar y de recuperar los analitos recogidos, baja resistencia al flujo de aire • Inconvenientes : ü los compuestos más volátiles tienen volúmenes de ruptura bajos (limita el volumen de aire a no mas de 100 -120 m 3, problema para compuestos a bajas concentraciones) ü Problemas en condiciones meteorológicas de lluvia, nieve o niebla (espumas húmedas dificultan la extracción posterior con disolventes orgánicos)

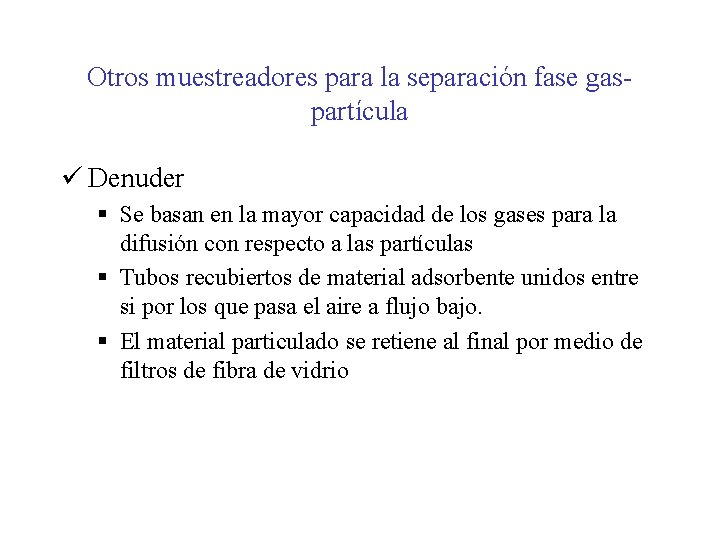

Otros muestreadores para la separación fase gaspartícula ü Denuder § Se basan en la mayor capacidad de los gases para la difusión con respecto a las partículas § Tubos recubiertos de material adsorbente unidos entre si por los que pasa el aire a flujo bajo. § El material particulado se retiene al final por medio de filtros de fibra de vidrio

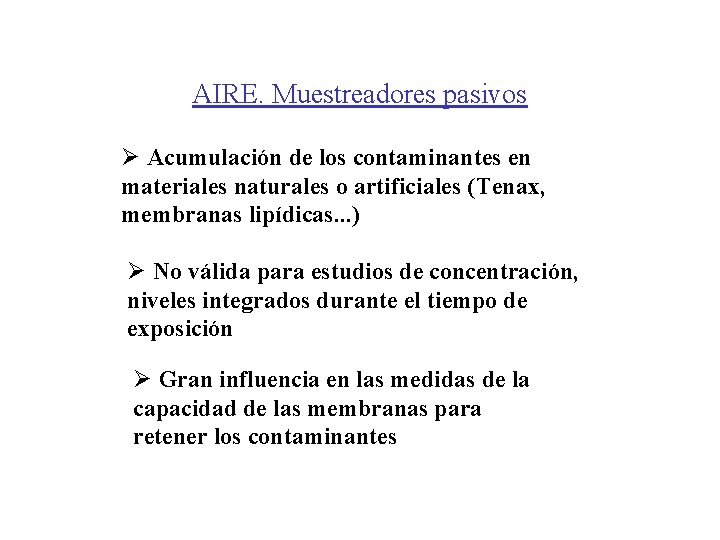

AIRE. Muestreadores pasivos Ø Acumulación de los contaminantes en materiales naturales o artificiales (Tenax, membranas lipídicas. . . ) Ø No válida para estudios de concentración, niveles integrados durante el tiempo de exposición Ø Gran influencia en las medidas de la capacidad de las membranas para retener los contaminantes

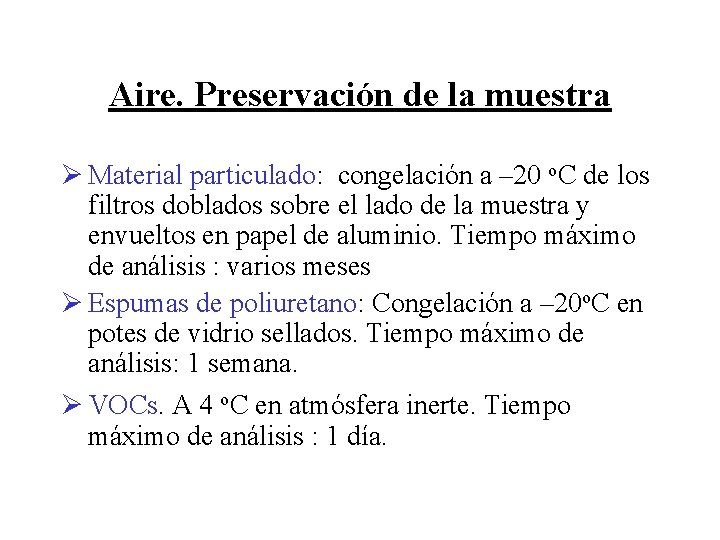

Aire. Preservación de la muestra Ø Material particulado: congelación a – 20 o. C de los filtros doblados sobre el lado de la muestra y envueltos en papel de aluminio. Tiempo máximo de análisis : varios meses Ø Espumas de poliuretano: Congelación a – 20 o. C en potes de vidrio sellados. Tiempo máximo de análisis: 1 semana. Ø VOCs. A 4 o. C en atmósfera inerte. Tiempo máximo de análisis : 1 día.

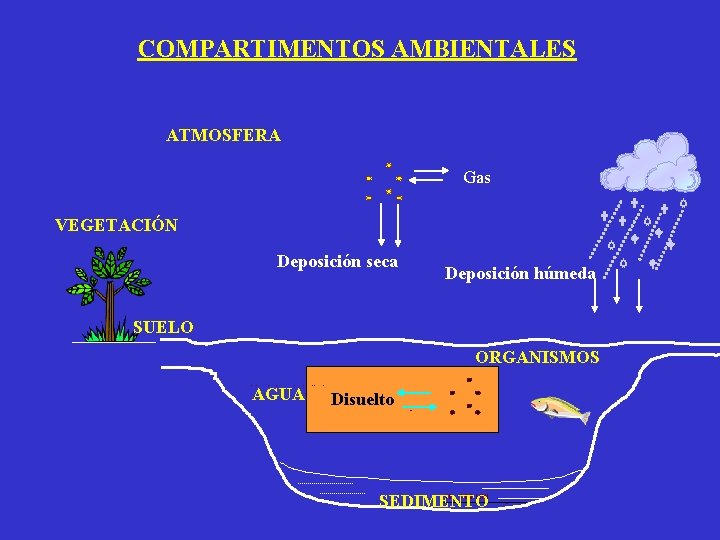

COMPARTIMENTOS AMBIENTALES ATMOSFERA Gas VEGETACIÓN Deposición seca SUELO ORGANISMOS AGUA Disuelto SEDIMENTO Deposición húmeda

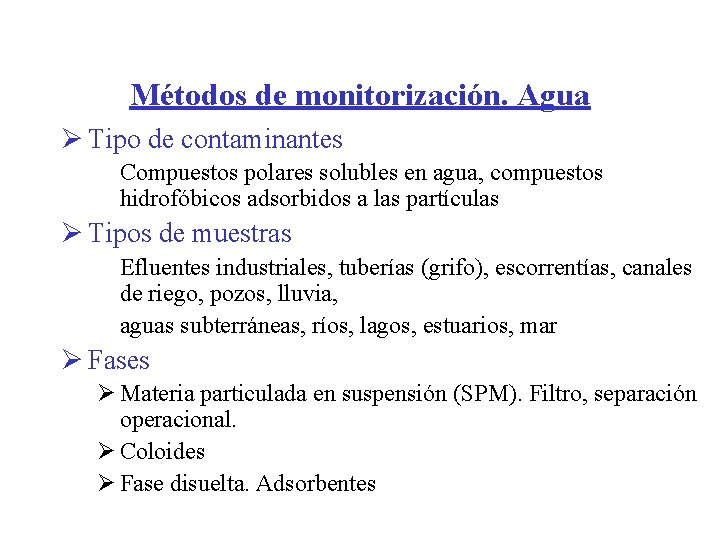

Métodos de monitorización. Agua Ø Tipo de contaminantes Compuestos polares solubles en agua, compuestos hidrofóbicos adsorbidos a las partículas Ø Tipos de muestras Efluentes industriales, tuberías (grifo), escorrentías, canales de riego, pozos, lluvia, aguas subterráneas, ríos, lagos, estuarios, mar Ø Fases Ø Materia particulada en suspensión (SPM). Filtro, separación operacional. Ø Coloides Ø Fase disuelta. Adsorbentes

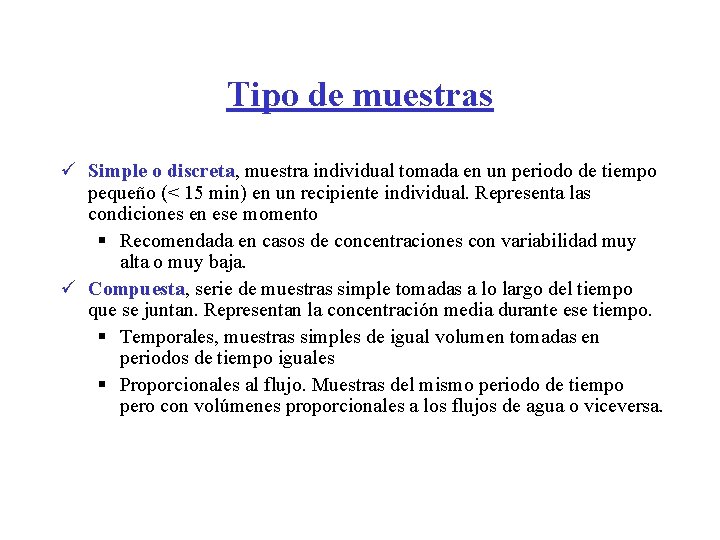

Tipo de muestras ü Simple o discreta, muestra individual tomada en un periodo de tiempo pequeño (< 15 min) en un recipiente individual. Representa las condiciones en ese momento § Recomendada en casos de concentraciones con variabilidad muy alta o muy baja. ü Compuesta, serie de muestras simple tomadas a lo largo del tiempo que se juntan. Representan la concentración media durante ese tiempo. § Temporales, muestras simples de igual volumen tomadas en periodos de tiempo iguales § Proporcionales al flujo. Muestras del mismo periodo de tiempo pero con volúmenes proporcionales a los flujos de agua o viceversa.

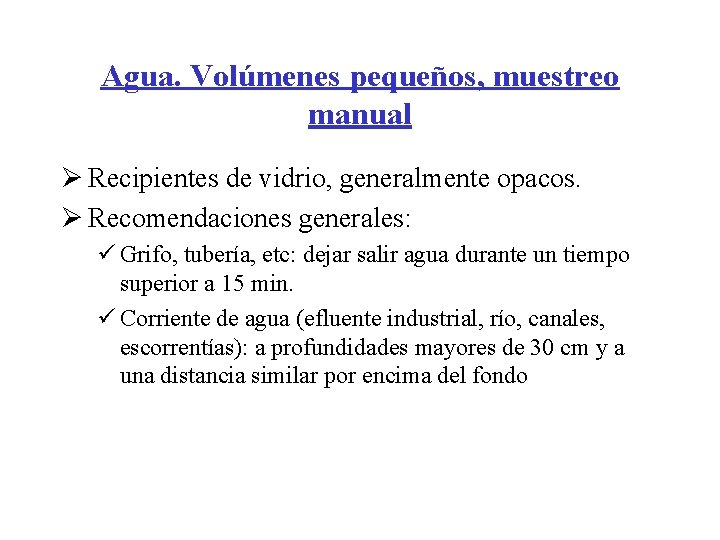

Agua. Volúmenes pequeños, muestreo manual Ø Recipientes de vidrio, generalmente opacos. Ø Recomendaciones generales: ü Grifo, tubería, etc: dejar salir agua durante un tiempo superior a 15 min. ü Corriente de agua (efluente industrial, río, canales, escorrentías): a profundidades mayores de 30 cm y a una distancia similar por encima del fondo

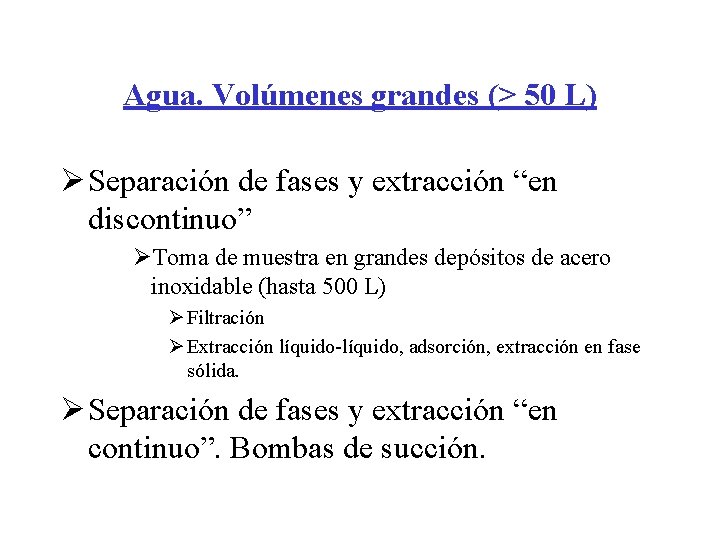

Agua. Volúmenes grandes (> 50 L) Ø Separación de fases y extracción “en discontinuo” ØToma de muestra en grandes depósitos de acero inoxidable (hasta 500 L) Ø Filtración Ø Extracción líquido-líquido, adsorción, extracción en fase sólida. Ø Separación de fases y extracción “en continuo”. Bombas de succión.

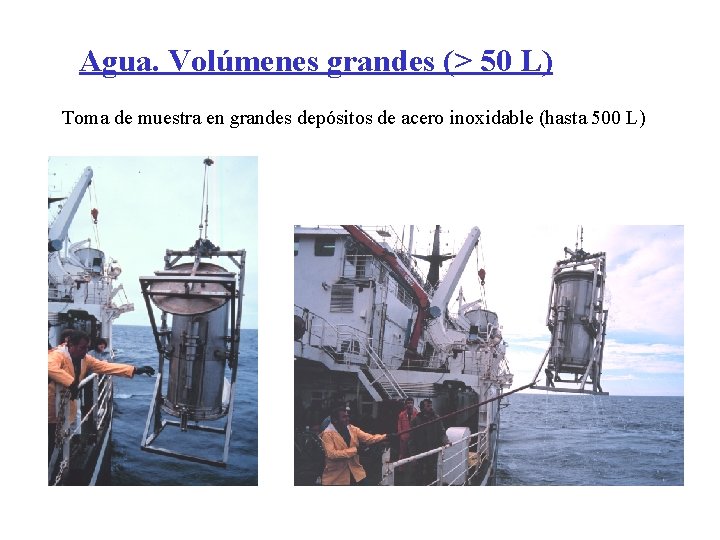

Agua. Volúmenes grandes (> 50 L) Toma de muestra en grandes depósitos de acero inoxidable (hasta 500 L)

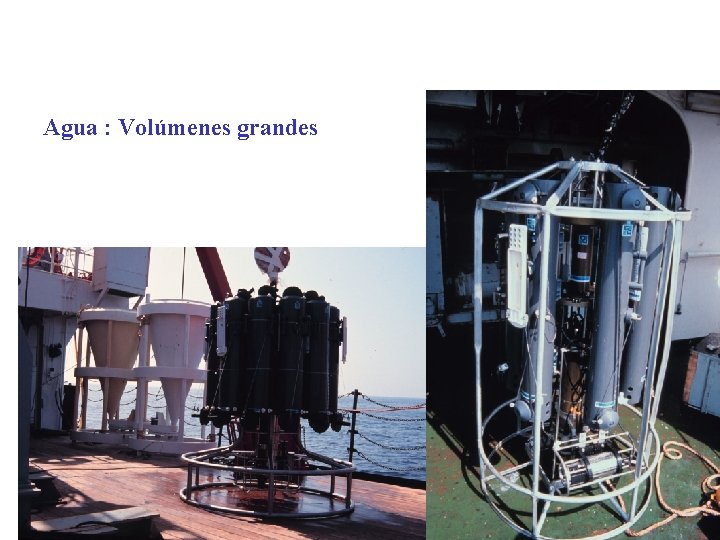

Agua : Volúmenes grandes

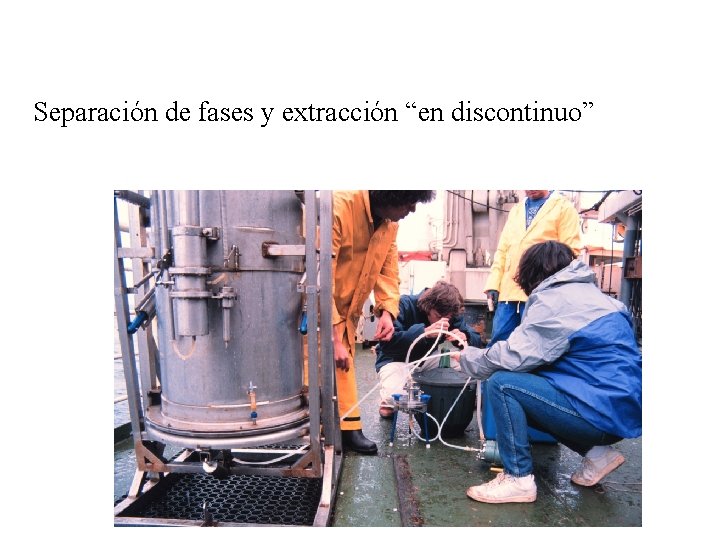

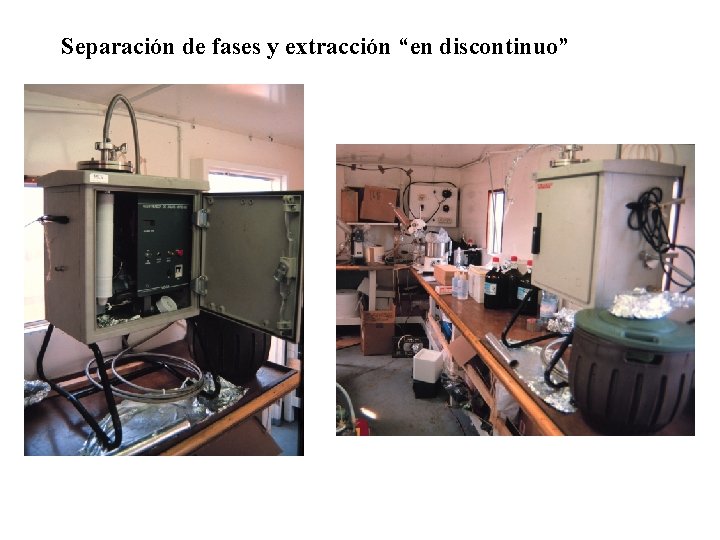

Separación de fases y extracción “en discontinuo”

Separación de fases y extracción “en discontinuo”

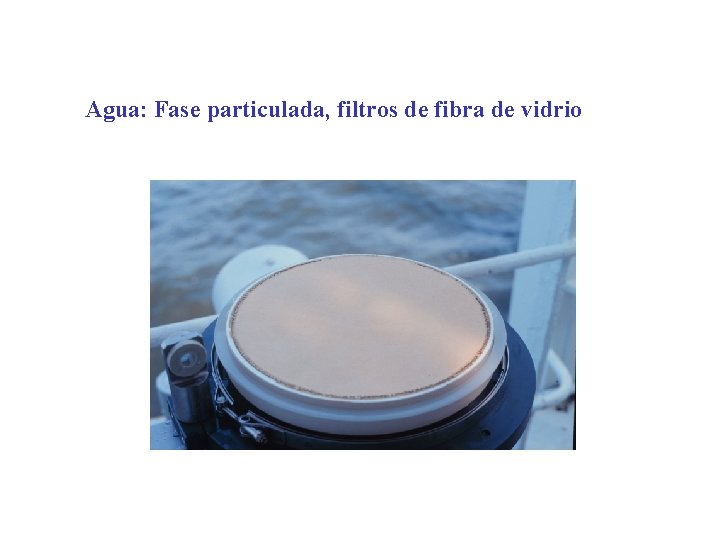

Agua: Fase particulada, filtros de fibra de vidrio

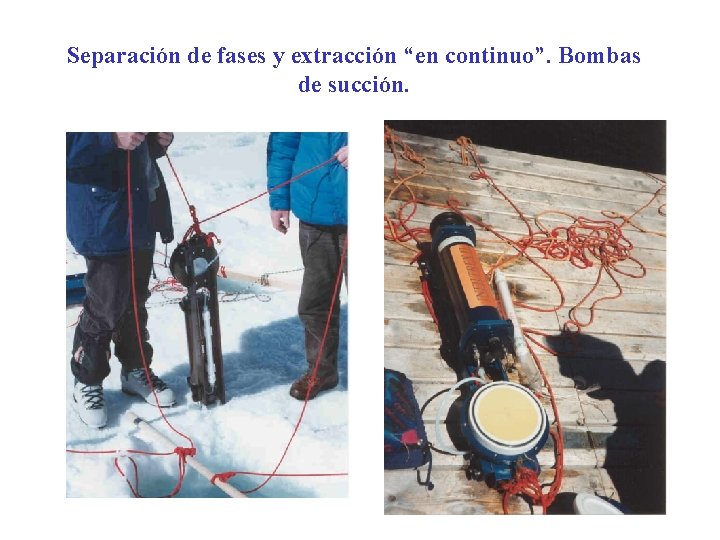

Separación de fases y extracción “en continuo”. Bombas de succión.

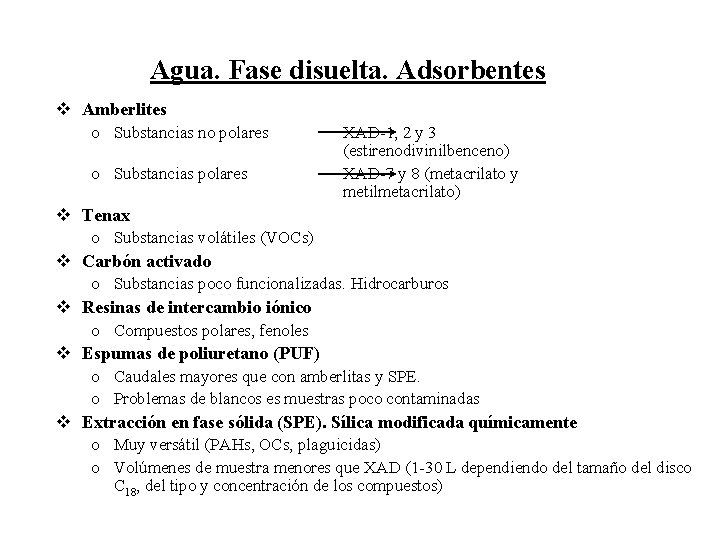

Agua. Fase disuelta. Adsorbentes v Amberlites o Substancias no polares o Substancias polares XAD-1, 2 y 3 (estirenodivinilbenceno) XAD-7 y 8 (metacrilato y metilmetacrilato) v Tenax v v o Substancias volátiles (VOCs) Carbón activado o Substancias poco funcionalizadas. Hidrocarburos Resinas de intercambio iónico o Compuestos polares, fenoles Espumas de poliuretano (PUF) o Caudales mayores que con amberlitas y SPE. o Problemas de blancos es muestras poco contaminadas Extracción en fase sólida (SPE). Sílica modificada químicamente o Muy versátil (PAHs, OCs, plaguicidas) o Volúmenes de muestra menores que XAD (1 -30 L dependiendo del tamaño del disco C 18, del tipo y concentración de los compuestos)

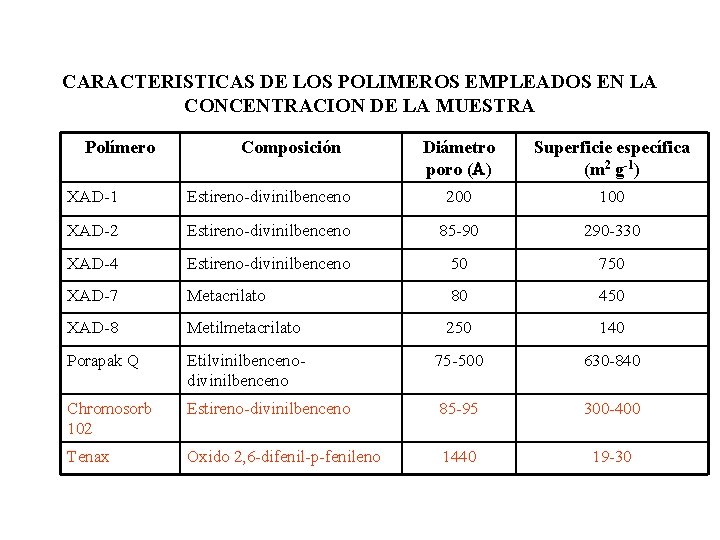

CARACTERISTICAS DE LOS POLIMEROS EMPLEADOS EN LA CONCENTRACION DE LA MUESTRA Polímero Composición Diámetro poro (A) Superficie específica (m 2 g-1) XAD-1 Estireno-divinilbenceno 200 100 XAD-2 Estireno-divinilbenceno 85 -90 290 -330 XAD-4 Estireno-divinilbenceno 50 750 XAD-7 Metacrilato 80 450 XAD-8 Metilmetacrilato 250 140 Porapak Q Etilvinilbencenodivinilbenceno 75 -500 630 -840 Chromosorb 102 Estireno-divinilbenceno 85 -95 300 -400 Tenax Oxido 2, 6 -difenil-p-fenileno 1440 19 -30

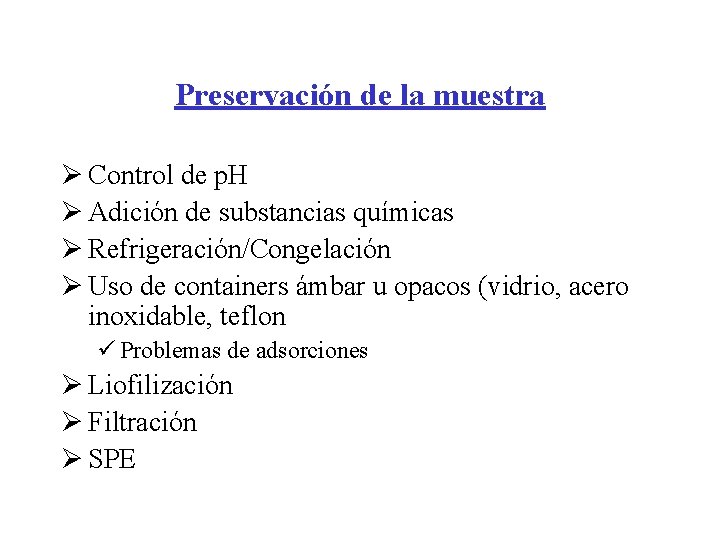

Preservación de la muestra Ø Control de p. H Ø Adición de substancias químicas Ø Refrigeración/Congelación Ø Uso de containers ámbar u opacos (vidrio, acero inoxidable, teflon ü Problemas de adsorciones Ø Liofilización Ø Filtración Ø SPE

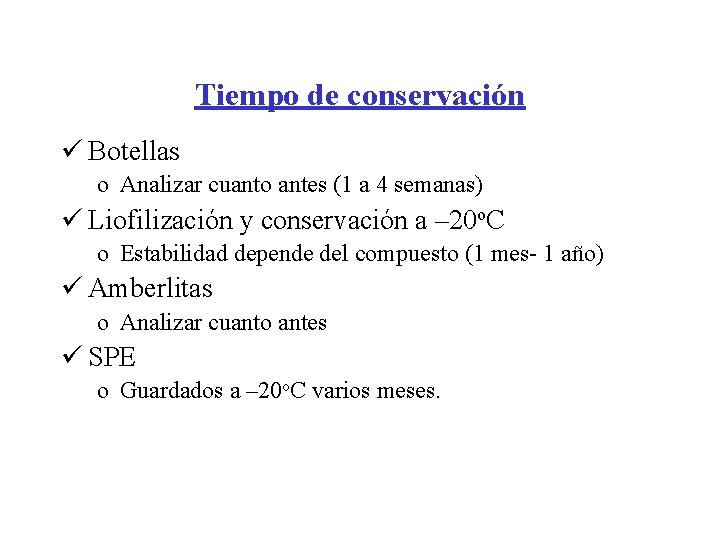

Tiempo de conservación ü Botellas o Analizar cuanto antes (1 a 4 semanas) ü Liofilización y conservación a – 20 o. C o Estabilidad depende del compuesto (1 mes- 1 año) ü Amberlitas o Analizar cuanto antes ü SPE o Guardados a – 20 o. C varios meses.

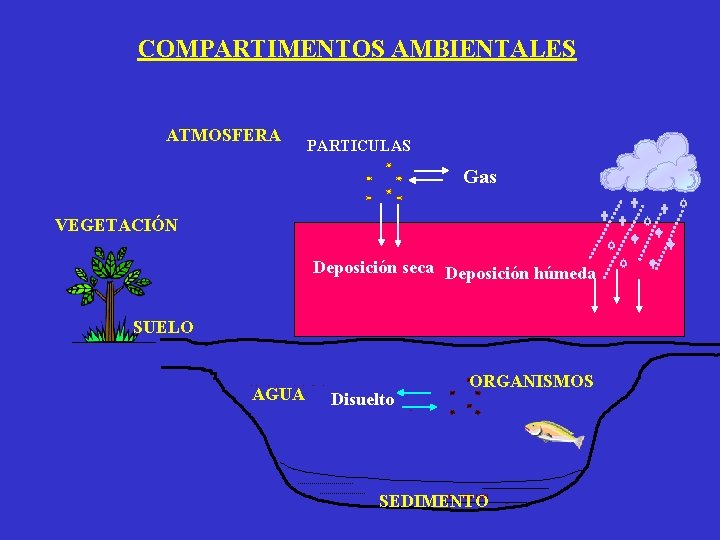

COMPARTIMENTOS AMBIENTALES ATMOSFERA PARTICULAS Gas VEGETACIÓN SUELO AGUA Disuelto ORGANISMOS SEDIMENTO Deposición seca Deposición húmeda

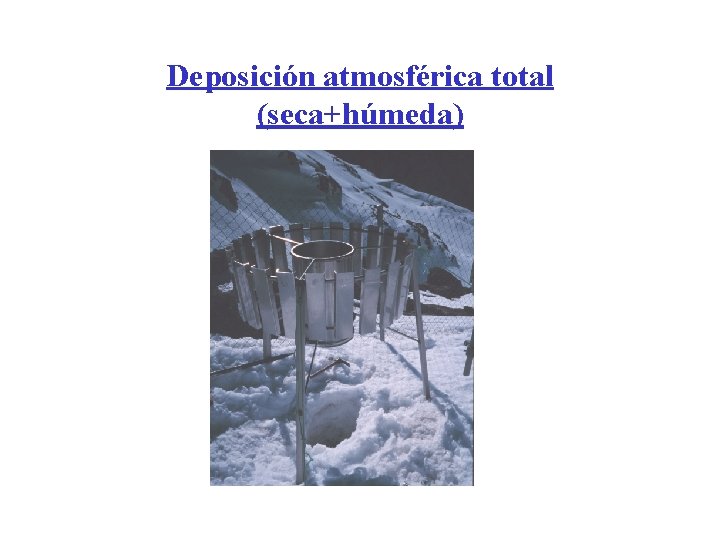

Deposición atmosférica total (seca+húmeda)

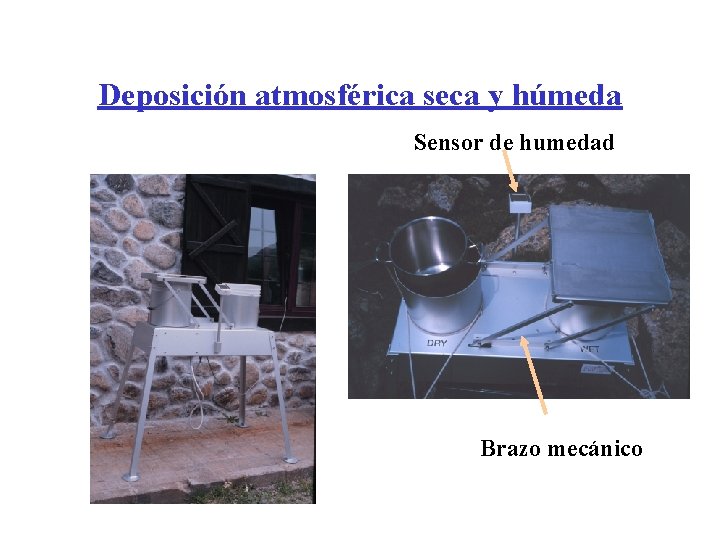

Deposición atmosférica seca y húmeda Sensor de humedad Brazo mecánico

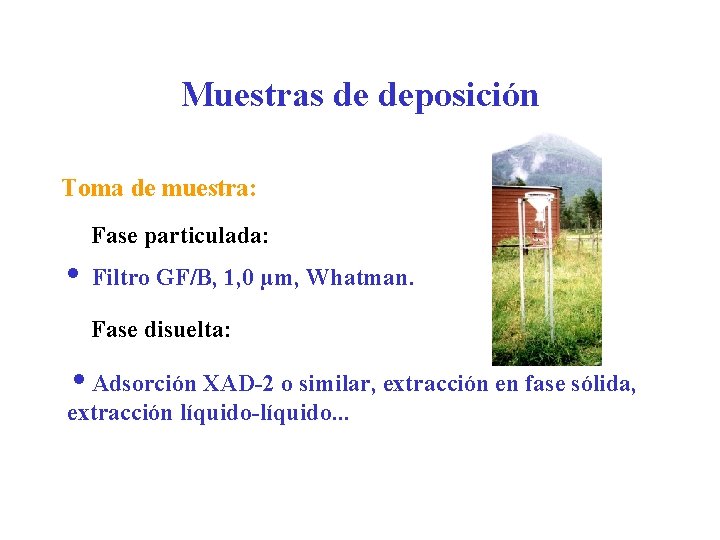

Muestras de deposición Toma de muestra: Fase particulada: i Filtro GF/B, 1, 0 µm, Whatman. Fase disuelta: i. Adsorción XAD-2 o similar, extracción en fase sólida, extracción líquido-líquido. . .

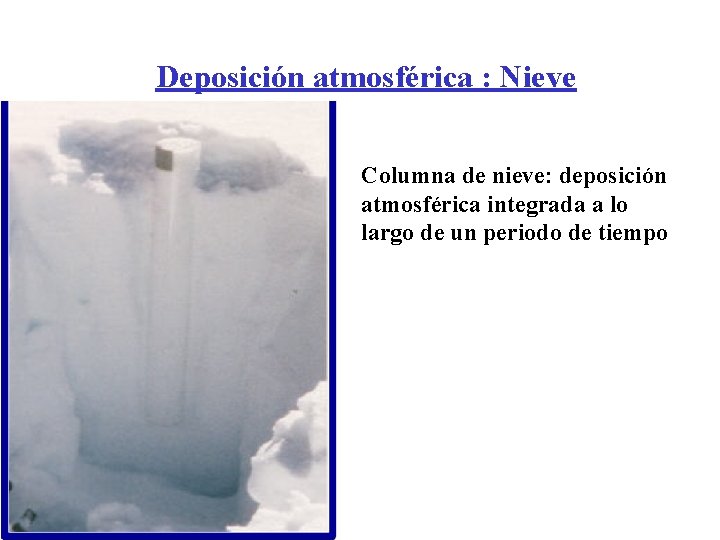

Deposición atmosférica : Nieve Columna de nieve: deposición atmosférica integrada a lo largo de un periodo de tiempo

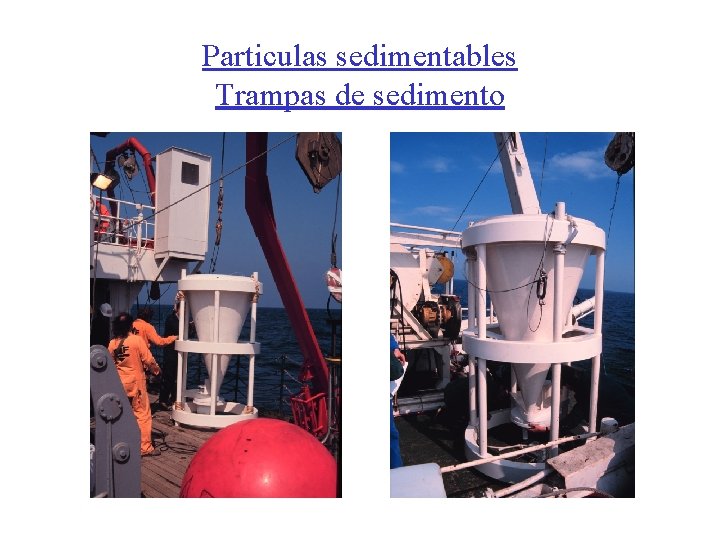

Particulas sedimentables Trampas de sedimento

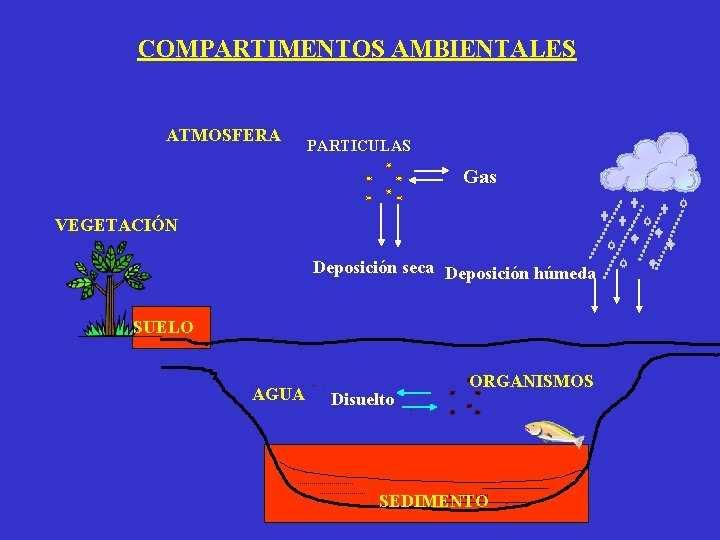

COMPARTIMENTOS AMBIENTALES ATMOSFERA PARTICULAS Gas VEGETACIÓN SUELO AGUA Disuelto ORGANISMOS SEDIMENTO Deposición seca Deposición húmeda

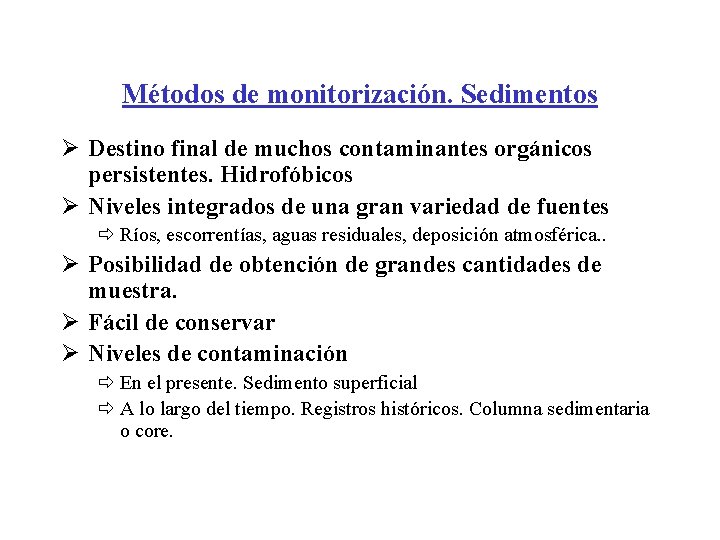

Métodos de monitorización. Sedimentos Ø Destino final de muchos contaminantes orgánicos persistentes. Hidrofóbicos Ø Niveles integrados de una gran variedad de fuentes ð Ríos, escorrentías, aguas residuales, deposición atmosférica. . Ø Posibilidad de obtención de grandes cantidades de muestra. Ø Fácil de conservar Ø Niveles de contaminación ð En el presente. Sedimento superficial ð A lo largo del tiempo. Registros históricos. Columna sedimentaria o core.

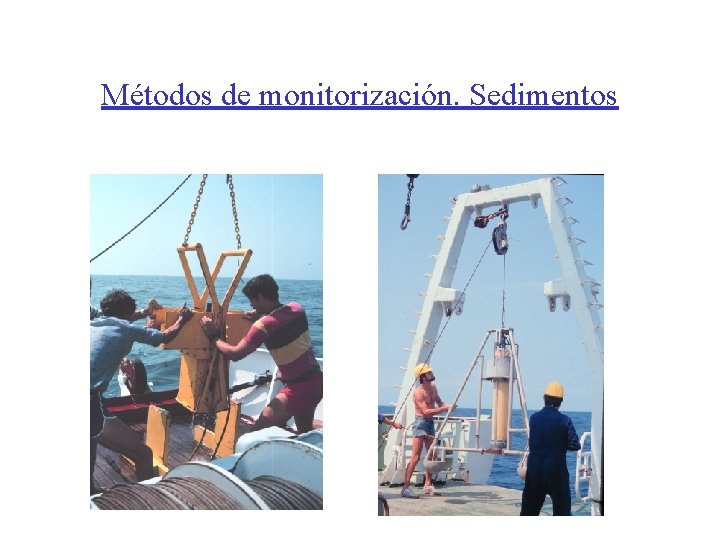

Métodos de monitorización. Sedimentos

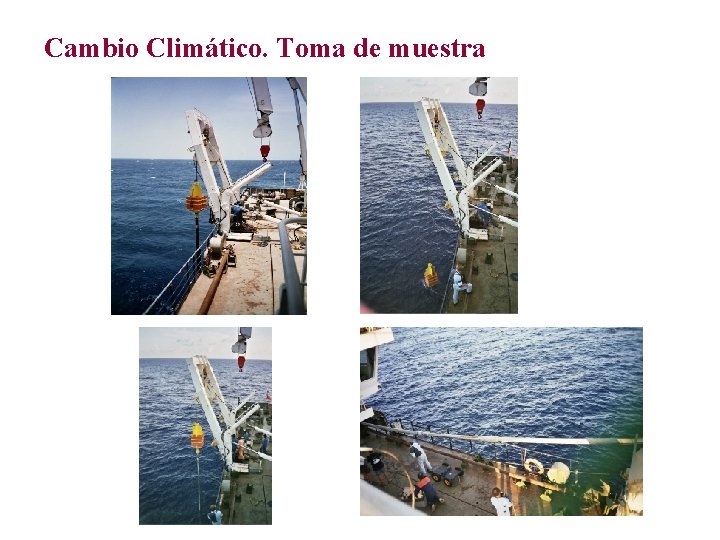

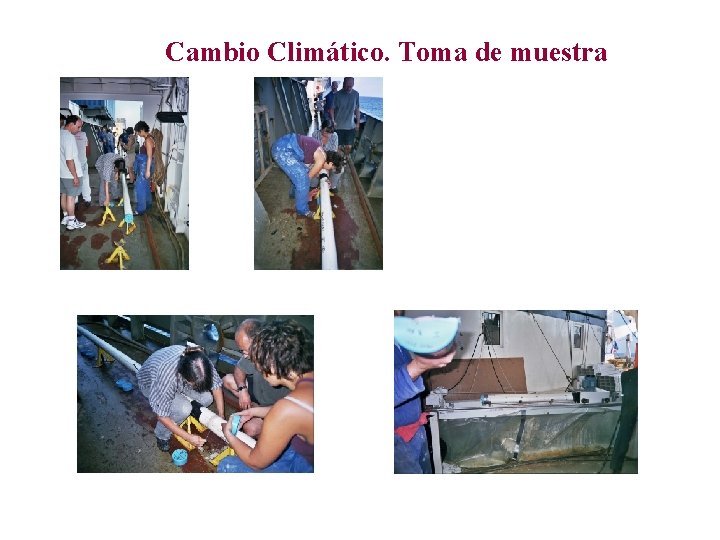

Cambio Climático. Toma de muestra

Cambio Climático. Toma de muestra

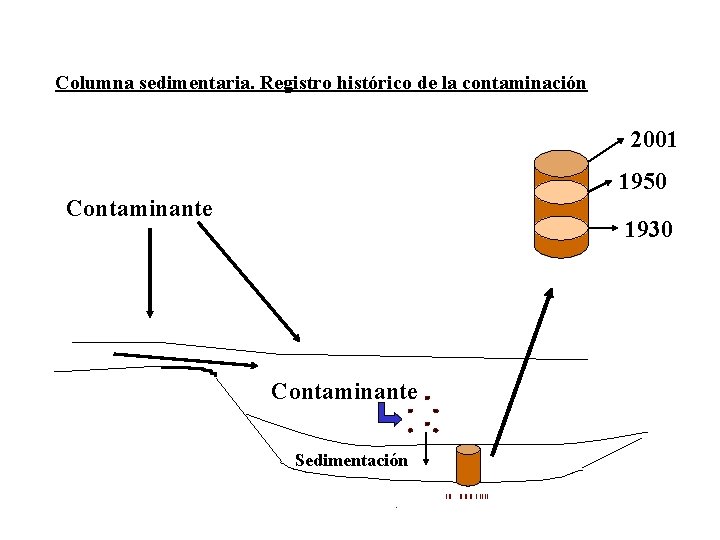

Columna sedimentaria. Registro histórico de la contaminación 2001 1950 Contaminante 1930 Contaminante Disuelto Sedimentación

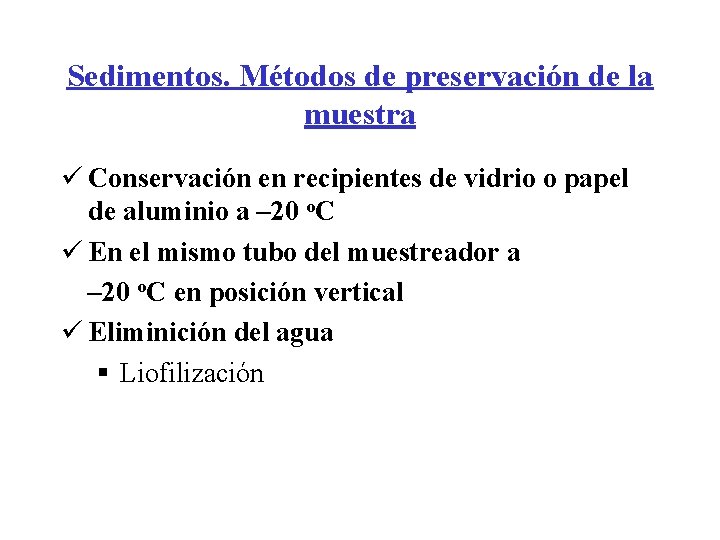

Sedimentos. Métodos de preservación de la muestra ü Conservación en recipientes de vidrio o papel de aluminio a – 20 o. C ü En el mismo tubo del muestreador a – 20 o. C en posición vertical ü Eliminición del agua § Liofilización

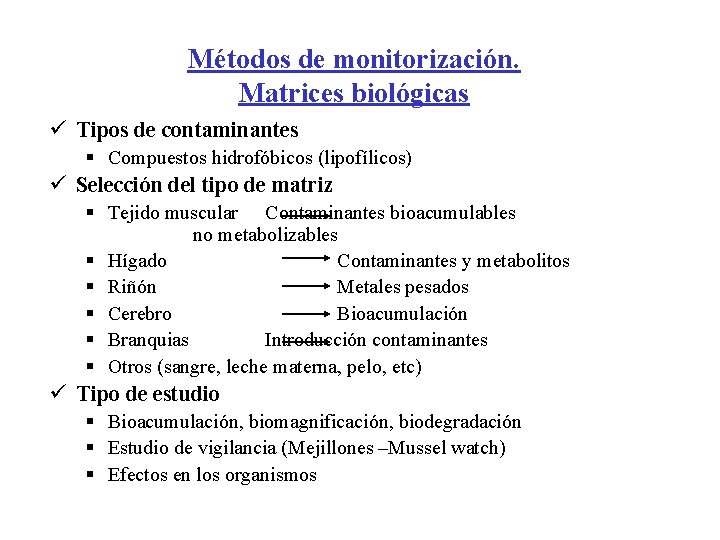

Métodos de monitorización. Matrices biológicas ü Tipos de contaminantes § Compuestos hidrofóbicos (lipofílicos) ü Selección del tipo de matriz § Tejido muscular Contaminantes bioacumulables no metabolizables § Hígado Contaminantes y metabolitos § Riñón Metales pesados § Cerebro Bioacumulación § Branquias Introducción contaminantes § Otros (sangre, leche materna, pelo, etc) ü Tipo de estudio § Bioacumulación, biomagnificación, biodegradación § Estudio de vigilancia (Mejillones –Mussel watch) § Efectos en los organismos

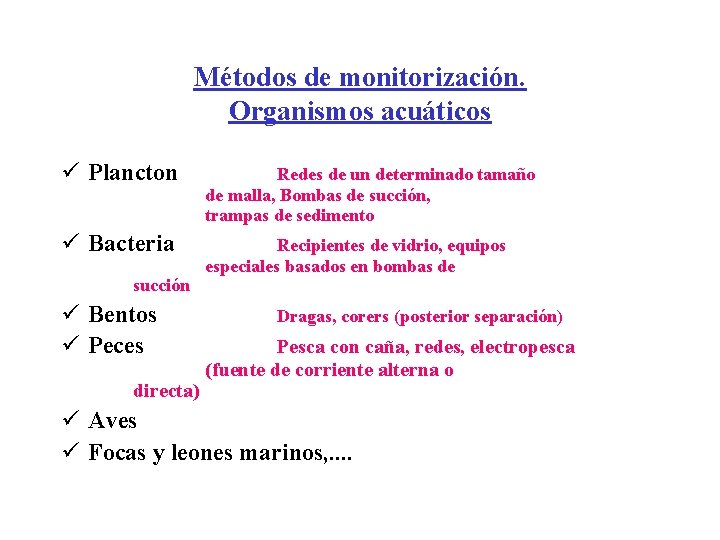

Métodos de monitorización. Organismos acuáticos ü Plancton Redes de un determinado tamaño de malla, Bombas de succión, trampas de sedimento ü Bacteria Recipientes de vidrio, equipos especiales basados en bombas de succión ü Bentos ü Peces directa) Dragas, corers (posterior separación) Pesca con caña, redes, electropesca (fuente de corriente alterna o ü Aves ü Focas y leones marinos, . .
