CATEDRA MILITARĂ UTM Construcţia şi exploatarea mijloacelor de transmisiuni Tema: Staţia radio de putere mică pe unde scurte şi ultrascurte RF-5800 H-MP. Creat: Bubulici Leonid 2011 mun. Chişinău

1. Caracteristici tehnico-tactici de bază. Staţia radio RF-5800 H-MP face parte din familia Harris FALCON™ şi este destinată pentru comunicaţii tactice. Poate fi purtată pe spate, montată pe vehicul sau staţionar. Asigură legătură pe bandă laterală unică (de jos sau de sus) în gama de frecvenţe pe unde scurte (HF-SSB) şi cu modulaţie în frecvenţă (VHF-FM) în gama de frecvenţe pe unde ultrascurte. Este utilată cu dispozitiv de reglare automată şi instalare a canalului recepţie-emisie după codul de identificare a corespondentului necesar.

Destinaţie: pentru asigurarea legăturilor radio în fonie clar şi secretizat în direcţiile şi reţelele MSM al Armatei Naţionale cu unităţile subordonate. Caracteristica: portabilă, de mică putere, pe unde scurte (HF – High Frequency) şi ultrascurte (VHF), portabilă, de mică putere, pe unde scurte şi ultrascurte, recepţie-emisie, simplex şi semiduplex, cu regim salt de frecvenţă, asigură comunicaţii radio, cu performanţe superioare în transmiterea secretizată de voce şi date, lucrul în reţele de calculatoare, cu receptor GPS integrat. Are 200 de canale programabile. Este flexibilă, securabilă, mobilă şi rezistentă, cu autonomie crescută, cu autotestare până la nivel de modul. În modul de lucru frecvenţe fixe în clar staţia este compatibilă, în domeniul de bandă comun, cu tehnica de transmisiuni radio analogică existentă în dotarea armatei R-130, R -161 – în gama US şi R-107, R-159, R-123, R-111 – în gama UUS.

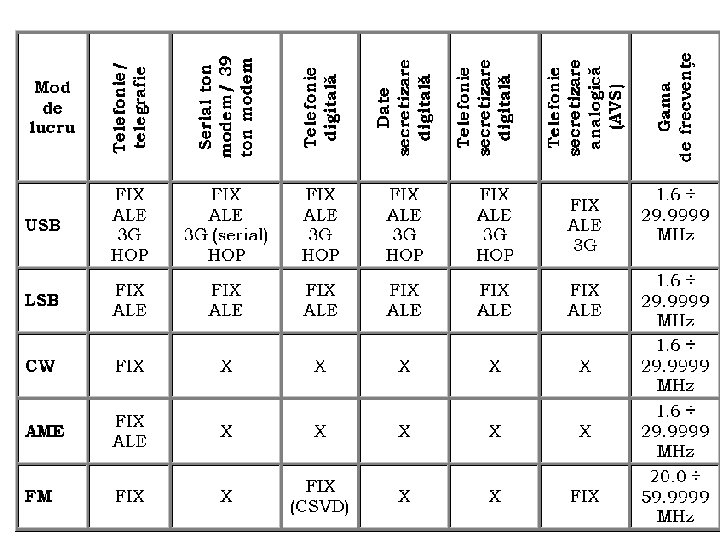

Gama de frecvenţe: 1, 6 - 59, 9999 Mhz, cu ecartul 10 Hz. Numărul canalelor instalate din timp: - 200. Numărul presetărilor pentru sistem programate din timp: - 75 Modul de lucru: a) în gama de frecvenţe 1, 6 – 29, 9999 Mhz: - SSB (Single Sideband) (J 3 E) - bandă laterală unică de jos (LSB) sau de sus (USB) cu suprimarea frecvenţei purtătoare; - MAE (H 3 E) – echivalentă MA (BLU plus frecvenţa purtătoare); - CW (J 2 A)- undă continuă pentru lucru cu manipulatorul telegraf (BLU fără frecvenţa purtătoare). b) în gama de frecvenţe 20, 0 – 59, 9999 Mhz: - FM (F 3 E) – telefonie cu modulaţie de frecvenţă.

Regimul de lucru: - FIX – pe frecvenţă fixă. Regimul FIX se utilizează pentru transmiterea clasică a unui singur canal de voce sau date; - HOP – salt de frecvenţă. În regimul HOP, frecvenţa de emisie se schimbă atât de rapid încât este dificil să fie interceptată sau bruiată. Pentru o protecţie sporită, datele şi vocea digitizată sunt secretizate utilizând modulul de secretizare încorporat; - ALE – regim de adaptare şi stabilire automată a legăturii. Alegerea frecvenţei favorabile şi realizarea legăturii radio punct la punct fără intervenţia operatorului, utilizând datele colectate automat de sistem, conform unui protocol prestabilit. În regimul ALE, staţia radio selectează în mod automat cel mai bun canal programat şi stabileşte legătura între două sau mai multe staţii radio; - 3 G – regimul ALE în generaţia a treia. Corespunde standardului STANAG 4538, datorită ce timpul stabilirii legăturii este mai redus, iar raportul semnal/zgomot mai mic.

Putere de emisie -1, 5, 20 Wt în SSB, MAE, SW şi 1, 5, 10 Wt în FM. Sensibilitatea receptorului: - SSB (J 3 E) – 0, 5 μV Stabilitatea frecvenţei: ± 1 x 10 -6 Antene: - OE-505, Antena-baston 3 m, în gama 1. 6 MHz ÷ 60 MHz; - RF-1936 P (AS-2259), NVIS (ARZ-antenă cu radiere în zenit), în gama 3. 5 MHz ÷ 30 MHz; - RF-1940 - Antena dipol, în gama 3 MHz ÷ 60 MHz; - RF-1941 - Antena dipol, în gama 2 MHz ÷ 60 MHz; - Altă antenă similară antenelor dipol RF-1940 sau RF-1941.

Bătaia emiţătorului: depinde de tipul antenei şi frecvenţa de lucru al staţiei radio. Datorită alegerii juste a antenei şi frecvenţei, RF-5800 H-MP asigură legătură stabilă începând de la distanţe mici şi până la distanţe mari. Distanţa maximă de legătură se asigură în gama de frecvenţe 15 ÷ 18 Mhz şi poate ajunge până la o mie şi mai mult de km. Alimentare: staţia radio poate funcţiona cu următoarele tipuri de baterii: - nichel-metal hydrid reîncărcabilă - BB-390/U; - nichel cadmiu reîncărcabilă - BB-590/U; - baterie cu lithiu - BA-5590/U; - baterie cu plumb BB-490/U. Tensiunea nominală a curentului de alimentare – Unom = 24 V c. c. Capacitatea de lucru se păstrează în gama tensiunilor Umin = 20, 5 V, Umax = 32 V. Greutate: 4, 7 kg. fără bateriile de acumulatori.

Completul staţiei: - emiţător–receptor (transceiver) RF-5800 H; - cutie de baterii cu 2 baterii de acumulatori; - antena baston OE-505 cu adaptorul ei; - antena dipol simetric RF 1940/RF-1941 (la comandă); - microreceptor H-250/U; - sistem GPS cu antenă (opţional); - cablu pentru conectarea la distanţă a panoului detaşabil (KDU); - kit de împământare; - soft pentru programarea staţiei.

RF-5800 H-MP oferă următoarele facilităţi: Panou de comandă detaşabil - KDU (Keypad Display Unit), cu afişaj cu cristale lichide – LCD, ce asigură flexibilitate de dirijare a staţiei. Permite secretizarea digitală a informaţiei realizată de dispozitivele de codificare „Citadel” şi „Datotek”. Posibilitatea de selectare a puterii de emisie de către operator: mică (low), medie (medium) sau mare (high). Lucru în regimul 2 G ALE conform standardului MIL-STD 188 -141 B. Asigură lucru în regimul 3 G ALE conform standardului STANAG 4538 FLSU care este optimizat pentru lucrul mai rapid si mai fiabil în reţelele tactice şi în condiţii dificile de canal. Telefonie digitală prin folosirea metodelor LPC-10 -52 E (600/2400 bit/c), MELP (600/2400 bit/c) - în gama HF şi CVSD (modulaţie Delta) - în gama VHF. Operarea în modul de secretizare analogică a informaţiei AVS (Analog Voice Security).

Sistemul ECCM (Electronic Counter-Counter Measures) bazat pe tehnologia serial-ton modem asigură protecţia informaţiei (voce şi date) în condiţii de bruiaj şi supraîncărcare a canalului în gama US (HF) în regimul salt de frecvenţă (HOP) utilizând unul din următoarele variante: salt de frecvenţă în bandă îngustă, în bandă largă sau după listă. Sistemul de autotestare încorporat BITE (Built-In Test Equipment) informează operatorul despre starea bună de lucru a staţiei radio şi a bateriilor de acumulatori. Furnizarea de informaţii exacte cu privire la momentul din zi (ora zilei) - TOD (Time-of-Day) şi coordonatele geografice de localizare prin intermediul echipamentul de poziţionare - GPS (Global Positioning System), necesare pentru sincronizarea automată care se realizează prin receptorul GPS încorporat. Permite operarea simplex şi semi-duplex în modurile de lucru cu bandă laterală unică (SSB).

Permite acţionarea de la distanţă completă, prin intermediul unei interfeţe tip RS-232/RS 422, de la un terminal pus la dispoziţie de către utilizator. Oferă posibilitatea lucrului în reţea. Oferă suprimarea zgomotului (squelch) tonal sau digital. Utilizează un modem încorporat cu tonuri seriale, 39 tonuri şi FSK (Frequency Shift Key). Utilizează o baterie internă - HUB (Hold-Up Battery) pentru a menţine datele de programare când staţia radio este oprită.

2. Organele de dirijare şi control, testarea şi programarea staţiei. 1 - Conector antenă „GPS” 2 - Conector „AUDIO” - conectarea microreceptorului sau dispozitivului de date 3 – Display LCD - afişează datele de operare sau de programare. 4 - Conector „Fill/CIK” - conectare CIK sau încărcarea cheilor de criptare 5 - Conector „ANTENA”

2. Organele de dirijare şi control, testarea şi programarea staţiei. 6 – Împământare 7 - Conector „ACCESORY” - conectarea amplificatorului de putere sau calculatorului de control. 8 - Comutatorul funcţiilor: 9 - Panoul de afişaj 10 - Data Connector - conectarea dispozitivului de acţionare la distanţă sau de date.

2. Organele de dirijare şi control, testarea şi programarea staţiei. 8 - Comutatorul funcţiilor: OFF - opreşte staţia radio. PT - text clar. Poziţionează staţia radio în modul VOCE NESECRETIZAT. CT - text cifrat. Poziţionează staţia radio în modul VOCE DIGITIZATĂ SECRETIZAT. LD - încarcă chei. Configurează staţia radio pentru a permite încărcarea cheilor de secretizare. A - nu este utilizat. Z - zeroizare. Şterge toate datele introduse în staţia radio, inclusiv cheile de secretizare. Este necesară o mişcare de tragere-răsucire.

Panoul de afişaj CALL - are o funcţionare diferită în fiecare din cele trei moduri de lucru ale staţiei radio: FIX: iniţiază un apel “HAILING” ALE: iniţiază un apel ALE HOP: transmite un semnal sau un răspuns de/la cerere de sincronizare. LT - asigură accesul la meniul de control al iluminării panoului de afişaj. MODE – selectarea regimurilor de operare: FIX, ALE sau HOP. SQ - activarea/dezactivarea suprimatorului de zgomot (squelch-ul). ZERO - nu se utilizează. OPT - asigură accesul în meniul principal al staţiei radio, OPTION. PGM - permite accesul în meniul de programare. CLR – CLEAR - este utilizat ca cheie de abandonare, pentru a anula o operaţie, pentru a merge înapoi pe “arborele” meniului sau pentru a şterge mesajele afişate pe panoul frontal. Această cheie are două utilizări suplimentare în regimul ALE: pentru a comuta scanarea on/off şi pentru a iniţia întreruperea unei legături.

Panoul de afişaj ENT – Enter - folosit pentru acceptarea unei alegeri din meniu. De asemenea, este folosit în ecranul “Canal”, pentru a iniţia editarea frecvenţelor. VOL - creşte/descreşte volumul. NET - permite baleierea presetărilor. Panoul de afişaj conţine 18 butoane sau chei, aşa cum se poate observa în figura de mai jos. Două chei sunt destinate selectării volumului şi două chei sunt destinate selectării pre-setărilor sistemului. Săgeata din stânga, enter şi clear realizează doar o funcţiune. Oricum, celelate 10 chei pot realiza una din următoarele trei funcţiuni: OPERARE - cheile pot executa o operaţie particulară de programare sau testare. NUMERIC - cheile reprezintă numere de la 0 la 9. ALFANUMERIC - cheile reprezintă atât litere de la A la Z , cât şi numere de la 0 la 9.

Multe din cheile de pe panou au funcţiuni multiple. Spre exemplu, a doua cheie de la stânga, de pe rândul de sus este marcată cu “ 1”, dar, de asemenea şi cu “ABC” şi “CALL”. Apăsând această cheie când ecranul PRESET sau CHANNEL este afişat, staţia radio va realiza un apel, un “hailing” sau o transmitere de cerere de sincronizare, conform etichetei “CALL”. Când este afişat un câmp numeric, apăsând cheia, se introduce “ 1” în poziţia curentă a cursorului. Când este afişat un câmp alfanumeric: Apăsând cheia o singură dată, se introduce “ 1” în poziţia curentă a câmpului; Apăsând cheia de două ori, se introduce un “A”; Apăsând cheia de trei ori, se introduce un “B”; Apăsând cheia de patru ori, se introduce un “C”.

Dacă următorul caracter ce trebuie introdus este pe o altă cheie, apăsând această cheie, automat cursorul se va muta pe poziţia următorului caracter. Dacă următorul caracter se află pe aceeaşi cheie (în acest exemplu “ 1”, “A”, “B” sau “C”), pentru a muta cursorul pe poziţia următorului caracter, folosiţi cheia de control săgeată la dreapta ( ).

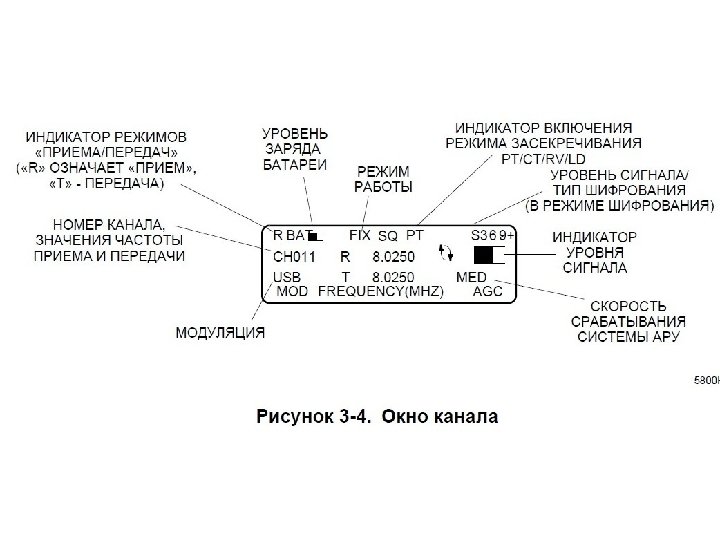

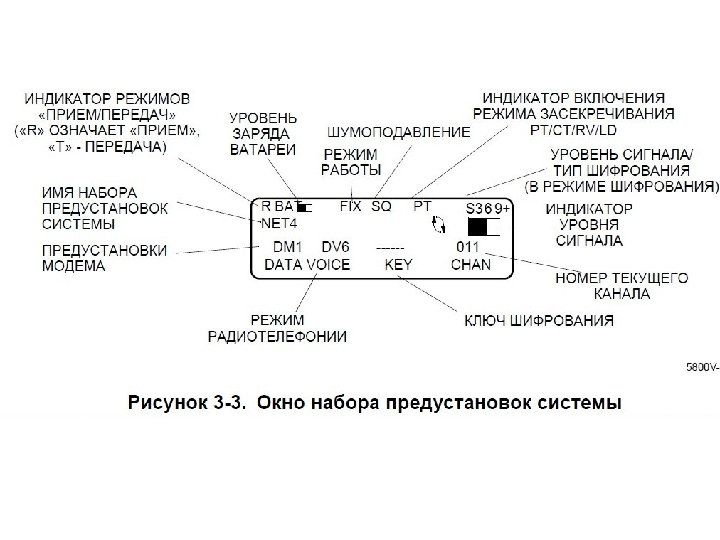

Afişajul cu cristale lichide (LCD) are patru variante de afişare, în funcţie de modul de operare al staţiei radio. În continuare vor fi descrise fiecare dintre acestea. În timpul operării staţiei radio, este afişat ecranul de pre-setare prezentat în de mai jos. Ecranul canal afişează informaţiile despre canalul de operare curent. Ecranul de pre-setare este ecranul cu care operatorul operează de obicei. În acest ecran operatorul poate verifica informaţiile despre setările curente, puterea semnalului şi să vizualizeze modificările temporare făcute în programările iniţiale (pre-setări). 0 Ecranul normal de operare a staţiei radio. Comutarea între acesta şi ecranul canal se face cu tasta 0

3. Pregătirea pentru asigurarea legăturii în diferite moduri de lucru. a) Pornirea/Autotestul Pentru a porni staţia radio, răsuciţi comutatorul funcţiilor în poziţia PT. Acest lucru iniţializează soft-ul staţiei radio şi execută autotestul. Când testul este finalizat, display-ul va afişa meniul normal de operare. b) Verificările iniţiale Înainte de operarea staţiei radio, pentru a vă asigura că produsul este în stare operaţională, trebuiesc executate câteva operaţiuni. Aceste teste sunt accesibile cu ajutorul tastei OPT , modul de operare TEST c) Programarea staţiei radio Înainte de utilizarea staţiei radio, reţelele trebuiesc programate în conformitate cu planificarea comunicaţiilor. Detalii privind programarea generală a staţiei radio sunt prezentate în capitolul 4. d) Verificarea comunicaţiilor După ce staţia radio a fost programată, stabiliţi legătura cu o altă staţie radio, membră a reţelei în care veţi lucra. Acest lucru vă va confirma că staţia radio este programată corect şi este gata de operare.

3. Pregătirea pentru asigurarea legăturii în diferite moduri de lucru. e) Selectarea modului de operare Staţia radio are trei moduri de operare- FIX, ALE şi HOP. Aceste moduri sunt selectate prin apăsarea tastei MODE de pe panoul frontal până ce este afişat modul dorit, apoi apăsaţi tasta ENT pentru a selecta acel mod. Modul frecvenţă fixă - FIX O reţea radio în frecvenţă fixă permite utilizatorului să recepţioneze şi să transmită voce şi/sau date utilizând un set de frecvenţe fixe. Operarea în frecvenţă fixă, clar Pentru ca staţia radio să lucreze în modul frecvenţă fixă, clar, executaţi următoarea procedură: Rotiţi comutatorul funcţiunilor în poziţia PT. După ce staţia radio şi-a executat autotestul, apăsaţi tasta MODE şi selectaţi modul FIX. Apăsaţi tasta ENT. Selectaţi sistemul frecvenţă fixă pre-setat, prin apăsarea repetată a tastei NET , până ce este afişată pre-setarea dorită.

3. Pregătirea pentru asigurarea legăturii în diferite moduri de lucru. Modificările pot fi efectuate în timp ce se operează în modul de lucru frecvenţă fixă, fără a fi necesară reprogramarea staţiei radio. Modificările ce pot fi efectuate sunt: frecvenţă, squelch, nivelul puterii de emisie, tipul de modulaţie, cheia de secretizare şi modurile voce (AVS, CLR, DV 6, DV 24)

3. Pregătirea pentru asigurarea legăturii în diferite moduri de lucru.

3. Pregătirea pentru asigurarea legăturii în diferite moduri de lucru. Operarea normală, pe un singur canal, poate fi realizată în modul FIX. Canalele care nu au fost programate, vor conţine valorile implicite, 1. 6 MHz, afişate pe ecran. Când este selectat modul FIX , pe rândul de sus al afişajului, în ecranul pre-set, va fi afişat FIX. Tehnica ALE permite staţiilor radio HF să apeleze şi să realizeze o legătură pe cel mai bun canal, automat, fără intervenţia operatorului. Fiecare staţie radio din reţea are alocată o adresă unică. Când nu emite, staţia radio scanează continuu frecvenţele alocate, căutând apelul adresat ei.
