CATEDRA MILITARĂ UTM Instrucţia focului Tema 2/4: Partea materială a armamentului de infanterie, a aparatelor optice, grenadelor explozive de mână şi antitanc. Creat de Bubulici Leonid 2012 mun. Chişinău

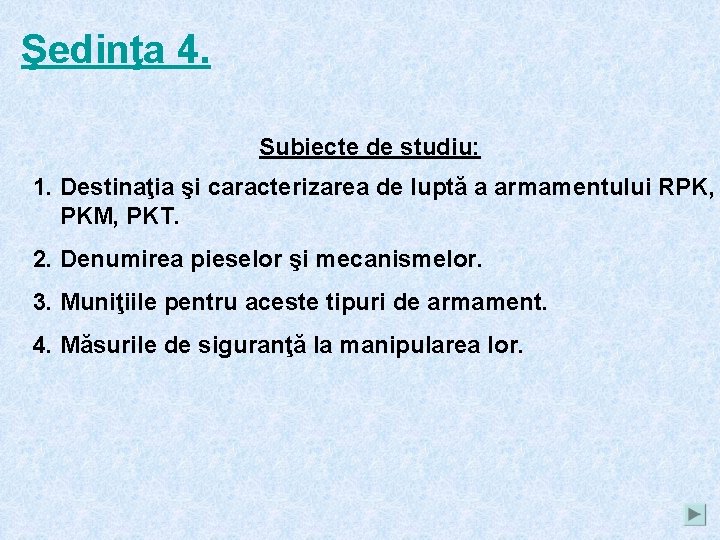

Şedinţa 4. Subiecte de studiu: 1. Destinaţia şi caracterizarea de luptă a armamentului RPK, PKM, PKT. 2. Denumirea pieselor şi mecanismelor. 3. Muniţiile pentru aceste tipuri de armament. 4. Măsurile de siguranţă la manipularea lor.

1. 1. Puşca-mitraliera cal. 7, 62 mm Kalaşnikov RPК şi RPKS Puşca-mitralieră cal. 7, 62 mm Kalaşnikov (fig. 9) este cea mai puternica armă automată a grupei de infanterie. Ea este destinată pentru nimicirea forţei vii şi lovirea mijloacelor de foc ale inamicului.

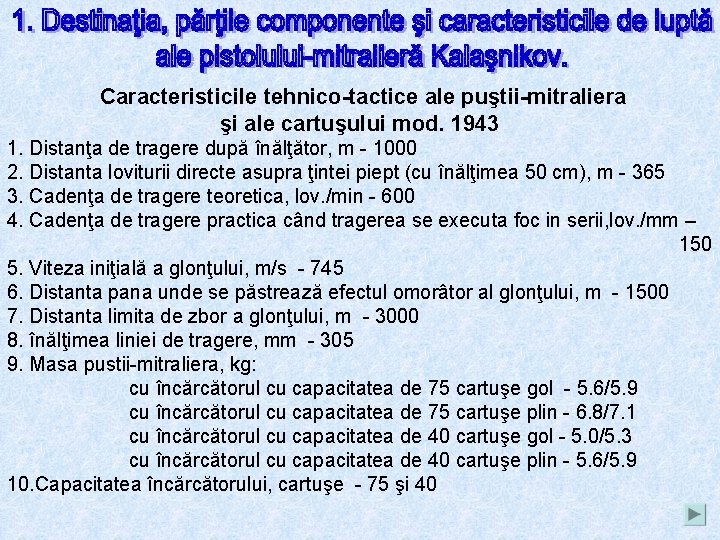

Caracteristicile tehnico-tactice ale puştii-mitraliera şi ale cartuşului mod. 1943 1. Distanţa de tragere după înălţător, m - 1000 2. Distanta loviturii directe asupra ţintei piept (cu înălţimea 50 cm), m - 365 3. Cadenţa de tragere teoretica, lov. /min - 600 4. Cadenţa de tragere practica când tragerea se executa foc in serii, lov. /mm – 150 5. Viteza iniţială a glonţului, m/s - 745 6. Distanta pana unde se păstrează efectul omorâtor al glonţului, m - 1500 7. Distanta limita de zbor a glonţului, m - 3000 8. înălţimea liniei de tragere, mm - 305 9. Masa pustii-mitraliera, kg: cu încărcătorul cu capacitatea de 75 cartuşe gol - 5. 6/5. 9 cu încărcătorul cu capacitatea de 75 cartuşe plin - 6. 8/7. 1 cu încărcătorul cu capacitatea de 40 cartuşe gol - 5. 0/5. 3 cu încărcătorul cu capacitatea de 40 cartuşe plin - 5. 6/5. 9 10. Capacitatea încărcătorului, cartuşe - 75 şi 40

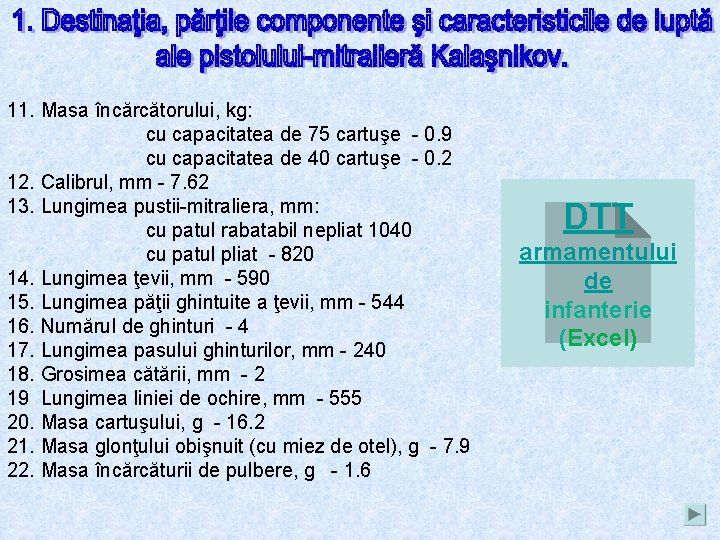

11. Masa încărcătorului, kg: cu capacitatea de 75 cartuşe - 0. 9 cu capacitatea de 40 cartuşe - 0. 2 12. Calibrul, mm - 7. 62 13. Lungimea pustii-mitraliera, mm: cu patul rabatabil nepliat 1040 cu patul pliat - 820 14. Lungimea ţevii, mm - 590 15. Lungimea păţii ghintuite a ţevii, mm - 544 16. Numărul de ghinturi - 4 17. Lungimea pasului ghinturilor, mm - 240 18. Grosimea cătării, mm - 2 19 Lungimea liniei de ochire, mm - 555 20. Masa cartuşului, g - 16. 2 21. Masa glonţului obişnuit (cu miez de otel), g - 7. 9 22. Masa încărcăturii de pulbere, g - 1. 6 DTT armamentului de infanterie (Excel)

1. 2. Mitraliera cal. 7, 62 mm Kalaşnikov PKM, PKS, PKT PKM PKS Mitraliera cal. 7, 62 mm Kalaşnikov (PК, PKM, PKS - pe Mitraliera PК are mitraliera blindat, PKS е fixata afet, PKB - decrăcan, pe transportorul PKT -pe deun peafet tanc) trepied, PKB e instalata peşitransportorul blindat, este mitraliera о arma automata puternica e destinata pentru mitraliera PKTforţei - in interiorul turelei tancului şi altor feluri de nimicirea vii şi mijloacelor de foc ale inamicului. tehnica blindata: PK transportorul blindat maşina Mitralierele (PKM) şi PKS sânt(BTR), destinate, de de lupta a PKT desantului (BMD), maşina de lupta a infanteriei asemenea, pentru lovirea ţintelor aeriene. (BMP), . . .

№ № Caracteristicile 1. Distanta deparţii tragere după înălţător 16. Lungimea ghintuite a ţevii 2. Distanta directe: 17. Numărulloviturii de ghinturi asupra ţintei piept (h=50 cm) 18. Lungimea pasului ghinturilor asupra ţintei alergând 19. Grosimea ratării 3. Cadenţa de tragere teoretica (lov. /min. ) 20. Lăţimea canalului telului 4. Cadenţa de tragere practica (lov. /min. ) 21. Lungimea liniei de ochire 5. Viteza iniţială a glonţului 22. Masa afetului 6. Distanta pana unde se păstrează efectul omorâtor al glonţului 23. Masa totala a mitralierei împreună cu afetul 24. Lungimea mitralierei cu afetul pentru tragerea în 7. Distanta limită de zborîmpreună a glonţului poziţie culcat 8. Masa mitralierei 25 Înălţimea liniei de tragere: 9. Masa ţevii pe crăcan pe afetpentru 100 cartuşe 10. Masa cutiei cu banda încărcată 26 Masa Unghiul orizontal de tragere depentru pe afet: 200 asupra obiectivelor 11. cutiei cu banda încărcată cartuşe terestre asupra ţintelor aeriene 12. Masa cutiei cu banda încărcată pentru 250 cartuşe 27. Masa cartuşului 13. Calibrul 28. Masa glonţului 14. Lungimea mitralierei 29. Masa încărcăturii de pulbere 15. Lungimea ţevii împreună cu ascunzătorul de flăcări ПК, ПКБ şi ПКС ПКТ 1500 m 550 mm 550 -mm 4 420 m 250 mm 640 m 2, 4 mm circa 650 1, 3 mm pana la 250 663 mm 825 m/s 7, 5 kg 4 440 m 240 mm 670 m 700 -800 pana la 250 855 m/s 16, 5 3800 kg m 1270 mm 3800 m - m 3800 9 kg şi 16, 7 kg 300 mm 2, 6 kgmm 320 -820 3, 9 kg 10, 5 kg 3, 23 kg 890° kg 360° 9, 4 kg 21, 8 g 7, 62 mm 9, 8 g. 1173 mm 3, 1 g. 360° 9, 4 kg 21, 8 g. 7, 62 mm 9, 6 g. 1098 mm 3, 1 g. 658 mm - -

PKM In completul mitralierei intra: 1. Cutia cu benzi. 2. Accesoriile. 3. Vergeaua. 4. Cureaua. 5. Husa. 6. Ţeava de rezerva. 7. Piesele de rezerva şi dispozitivul pentru tragerea cu cartuşe de manevra Mitraliera consta din următoarele părţi principale şi mecanisme: - ţeava; - cutia închizătorului cu capac, baza alimentatorului s/i patul (numai la mitralierele ПК şi ПКС); - port-închizătorul cu extractor şi pistonul de gaze; - închizător; - arcul recuperator de armare cu tija de ghidare; - tubul pistonului de gaze cu crăcanul (numai la mitralierele ПК şi ПКС); - mecanism de dare a focului; - declanşator electric (numai la mitraliere ПКТ).

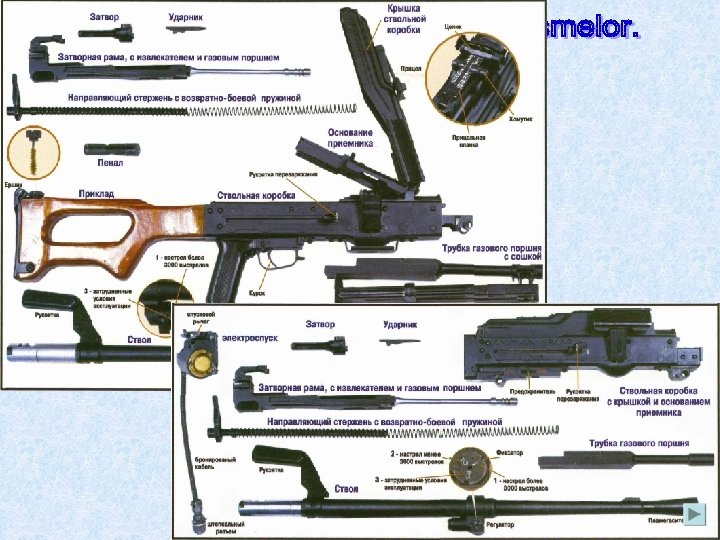

Părţile principale şi mecanismele mitralierei: a - mitraliera ПК; b - mitraliera ПКТ 1 - ţeava; 2 - cutia închizătorului cu capac, baza alimentatorului şi patul; 3 - port-închizătorul cu extractorul şi pistonul de gaze; 4 - închizător; 5 - arc recuperator de armare; 6 - tija de ghidare; 7 - tubul pistonului de gaze cu crăcan (la mitraliera ПК); 8 - declanşator electric; 9 - mecanism de dare a focului; 10 - cutia cu banda; 11 - accesorii; 12 - vergeaua.

Banda de cartuşe şi cutiile Banda de cartuşe serveşte pentru amplasarea cartuşelor şi alimentarea cu ele a receptorului mitralierei. Ea consta din elemente unite între ele cu arcuri de legătură. La extremităţi banda are nişte capete pentru comoditatea încărcării mitralierei. Banda mitralierei ПКТ se compune din bucăţi separate a cate 25 elemente fiecare. Bucăţile sânt unite între ele cu ajutorul cartuşelor. Banda de cartuşe: 1 - elemente; 2 - arcuri de legătură; 3 - capăt; 4 element de legătură; 5 - element cu inel.

Cutiile servesc pentru amplasarea benzilor cu cartuşe. Cutia pentru 100 cartuşe se fixează de suportul mitralierei. Ea are mâner pentru transportul cutiei şi capac rabatabil, care se închide cu clema şi şurub. Capacul are: doua gheare, prag şi zăvor pentru fixarea cutiei pe suportul mitralierei; о ceapă rabatabila, care astupa ferestruica pentru trecerea benzii; un prag rotunjit pentru îndreptarea mişcării benzii la tragere. Cutia pentru 200 (250) cartuşe are capac rabatabil, care se închide cu clema şi şurub; pe capac se afla mânerul pentru transportul cutiei şi un locaş. presat după forma cartuşului, ce arata direcţia de aşezare a benzii cu cartuşe in cutie. Fundul cutiei in interior este înclinat pentru asigurarea aşezării uniforme a benzii cu cartuşe.

Cutia pentru cartuşe: a - pentru 100 cartuşe b - pentru 200 (250) cartuşe; 1 - capac rabatabil; 2 - clema; 3 - şurub; 4 - mâner pentru transport; 5 - gheare; 6 - prag; 7 - zăvor; 8 - clapa rabatabila; 9 – prag rotunjit; 10 - locaş presat în forma de cartuş.

Accesorii la puşcă-mitraliera RPK Accesoriile servesc pentru demontarea, curăţirea şi ungerea mitralierei. Din accesorii fac parte: - vergeaua; - dornul; - capul-câlţi; - penarul; - peria; - extractorul; - şurubelniţa; - bidonaşul. Accesorii la mitraliera PKM, PKS, PKT 1 - vergeaua mitralierelor PKM şi PKS; 2 - vergeaua mitralierei PKT; 3 - cap-câlţi; 4 - perie; 5 - şurubelniţă; 6 - dorn; 7 - penar cu capac; 8 - extractor; 9 - bidonaşul pentru mitraliera ПКТ; 10 - rama pentru tragerea cu cartuşe de manevra; 11 - bucşa pentru tragerea cu cartuşe de manevra.

RPK ПК, ПКБ şi ПКС PKT 1. Masa cartuşului 16, 2 21, 8 g. 2. Masa glonţului 7, 9 9, 8 g. 9, 6 g. 3. Masa încărcăturii de pulbere 1, 6 3, 1 g.
