CATEDRA MILITARĂ UTM Apărarea nucleară, biologică şi chimică Tema: Aparatele de cercetare de radiaţie şi chimică. Creat: Bubulici Leonid 2011 mun. Chişinău

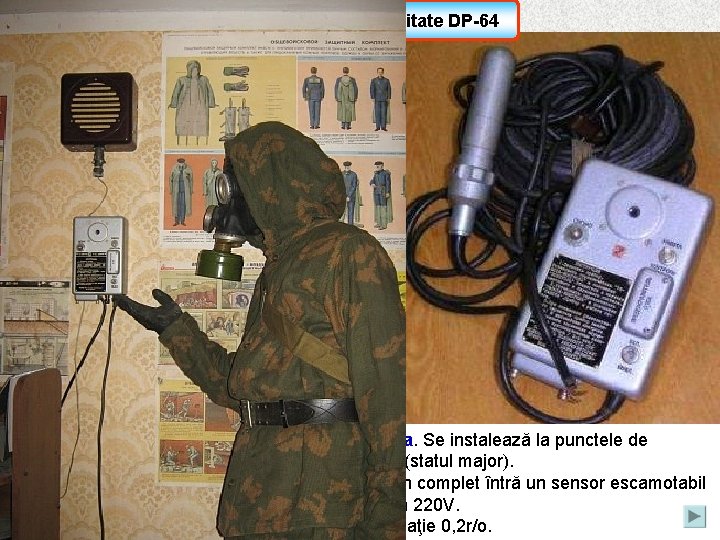

Indicatorul de radioactivitate DP-64 Este destinat pentru depistarea razelor gama. Se instalează la punctele de comandă, ofiţerilor de serviciu operativ pe unitate (statul major). Are indicare luminoasă (vizuală) şi acustică. În complet întră un sensor escamotabil (vînosnoi). Alimentarea: sursa de energie electrică 220 V. Dispozitivul întră în funcţiune la nivelul de radiaţie 0, 2 r/o.

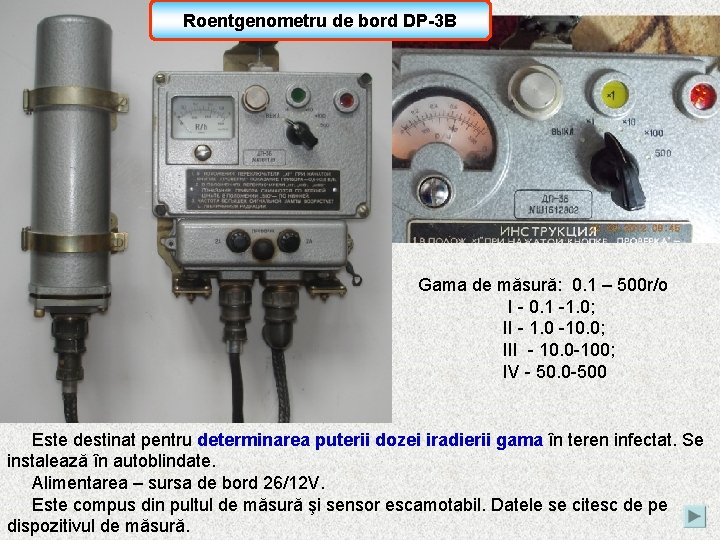

Roentgenometru de bord DP-3 B Gama de măsură: 0. 1 – 500 r/o I - 0. 1 -1. 0; II - 1. 0 -10. 0; III - 10. 0 -100; IV - 50. 0 -500 Este destinat pentru determinarea puterii dozei iradierii gama în teren infectat. Se instalează în autoblindate. Alimentarea – sursa de bord 26/12 V. Este compus din pultul de măsură şi sensor escamotabil. Datele se citesc de pe dispozitivul de măsură.

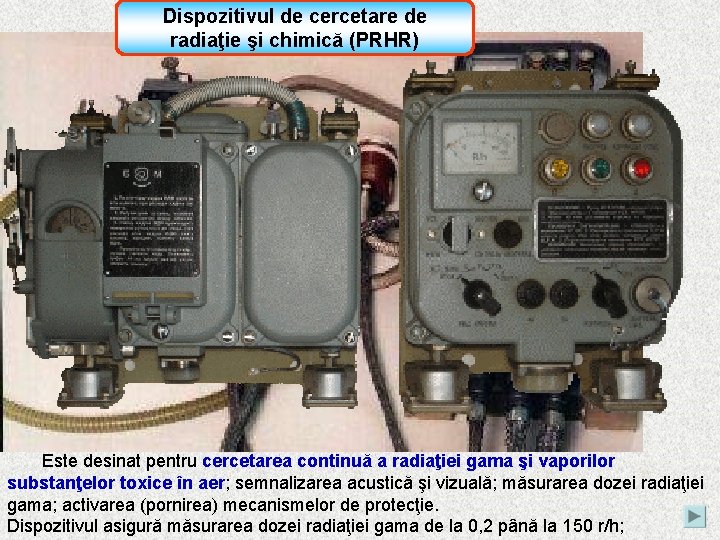

Dispozitivul de cercetare de radiaţie şi chimică (PRHR) Este desinat pentru cercetarea continuă a radiaţiei gama şi vaporilor substanţelor toxice în aer; semnalizarea acustică şi vizuală; măsurarea dozei radiaţiei gama; activarea (pornirea) mecanismelor de protecţie. Dispozitivul asigură măsurarea dozei radiaţiei gama de la 0, 2 până la 150 r/h;

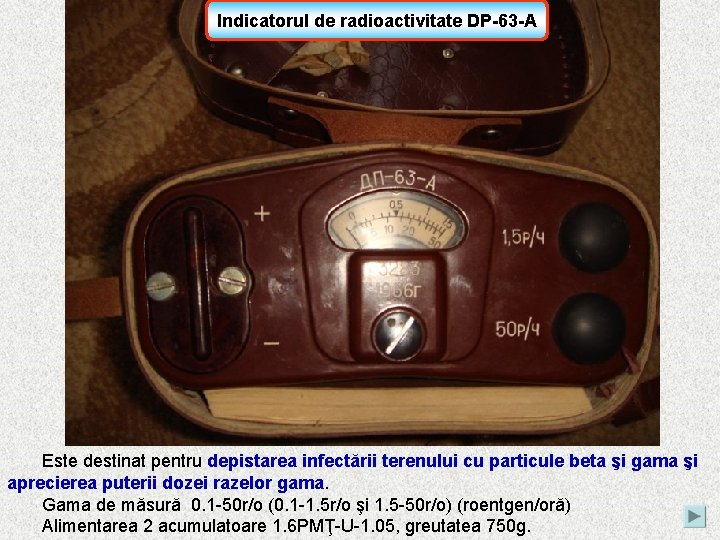

Indicatorul de radioactivitate DP-63 -A Este destinat pentru depistarea infectării terenului cu particule beta şi gama şi aprecierea puterii dozei razelor gama. Gama de măsură 0. 1 -50 r/o (0. 1 -1. 5 r/o şi 1. 5 -50 r/o) (roentgen/oră) Alimentarea 2 acumulatoare 1. 6 PMŢ-U-1. 05, greutatea 750 g.

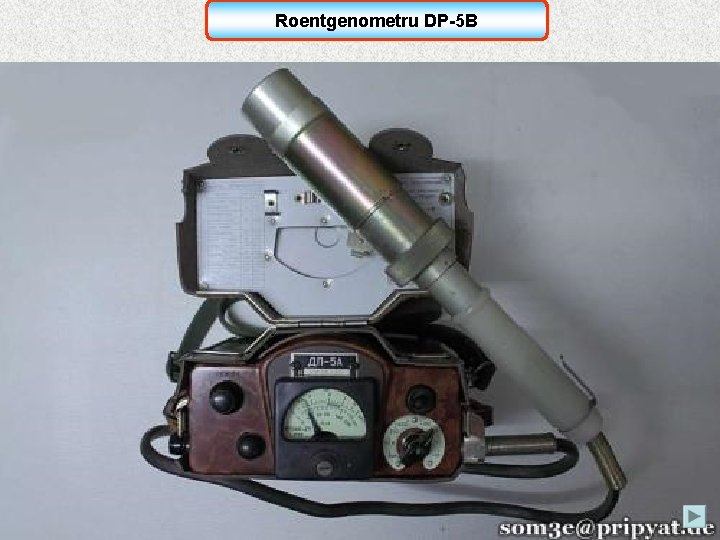

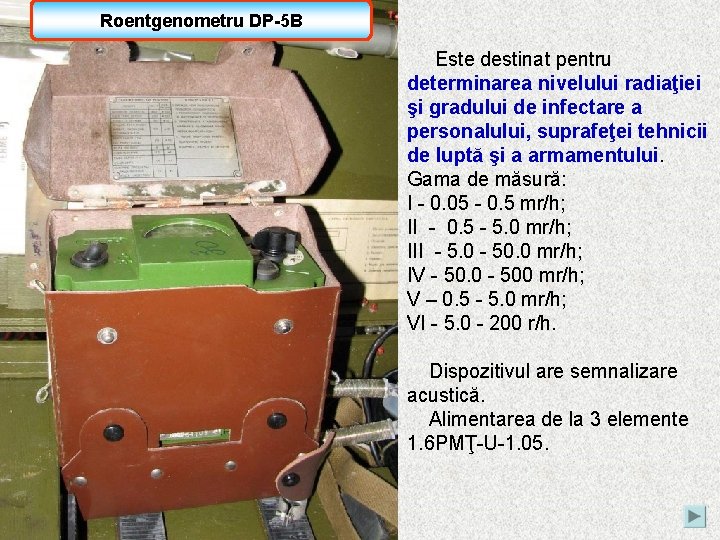

Roentgenometru DP-5 B Este destinat pentru determinarea nivelului radiaţiei şi gradului de infectare a personalului, suprafeţei tehnicii de luptă şi a armamentului. Gama de măsură: I - 0. 05 - 0. 5 mr/h; II - 0. 5 - 5. 0 mr/h; III - 5. 0 - 50. 0 mr/h; IV - 50. 0 - 500 mr/h; V – 0. 5 - 5. 0 mr/h; VI - 5. 0 - 200 r/h. Dispozitivul are semnalizare acustică. Alimentarea de la 3 elemente 1. 6 PMŢ-U-1. 05.

Roentgenometru DP-5 B

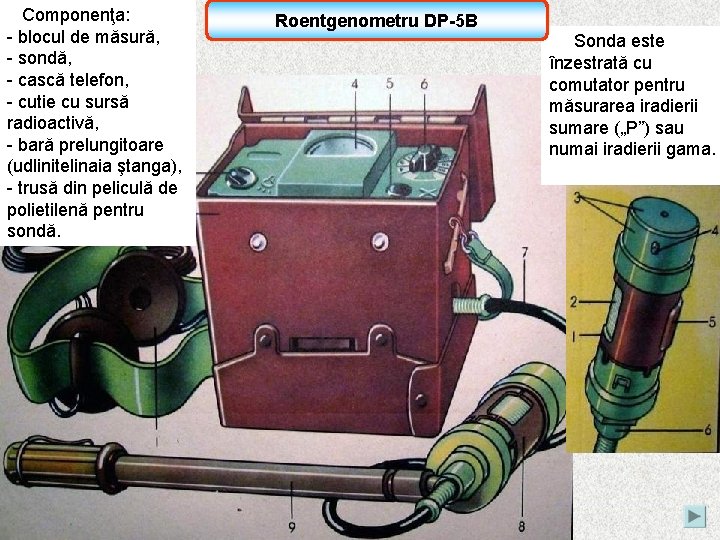

Componenţa: - blocul de măsură, - sondă, - cască telefon, - cutie cu sursă radioactivă, - bară prelungitoare (udlinitelinaia ştanga), - trusă din peliculă de polietilenă pentru sondă. Roentgenometru DP-5 B Sonda este înzestrată cu comutator pentru măsurarea iradierii sumare („P”) sau numai iradierii gama.

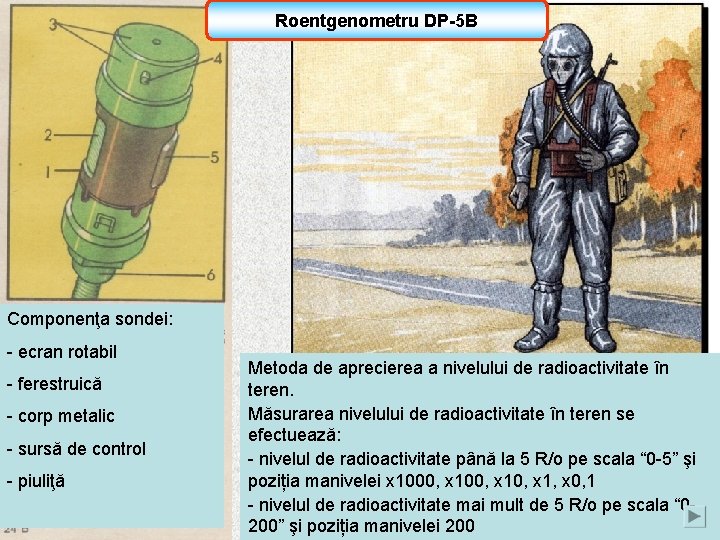

Roentgenometru DP-5 B Componenţa sondei: - ecran rotabil - ferestruică - corp metalic - sursă de control - piuliţă Metoda de aprecierea a nivelului de radioactivitate în teren. Măsurarea nivelului de radioactivitate în teren se efectuează: - nivelul de radioactivitate până la 5 R/o pe scala “ 0 -5” şi poziția manivelei x 1000, x 10, x 1, x 0, 1 - nivelul de radioactivitate mai mult de 5 R/o pe scala “ 0200” şi poziția manivelei 200

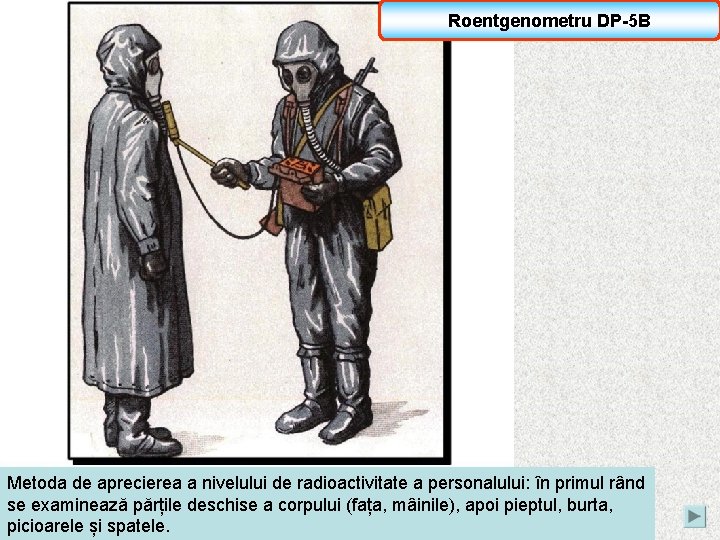

Roentgenometru DP-5 B Metoda de aprecierea a nivelului de radioactivitate a personalului: în primul rând se examinează părțile deschise a corpului (fața, mâinile), apoi pieptul, burta, picioarele și spatele.

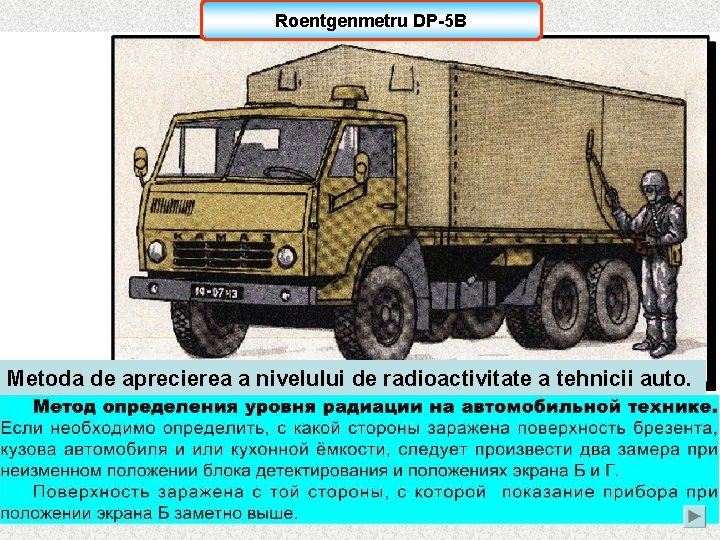

Roentgenmetru DP-5 B Metoda de aprecierea a nivelului de radioactivitate a tehnicii auto.

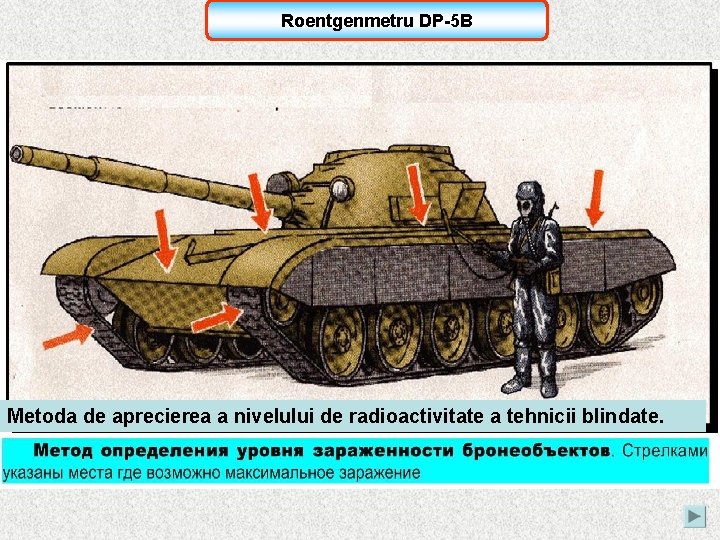

Roentgenmetru DP-5 B Metoda de aprecierea a nivelului de radioactivitate a tehnicii blindate.

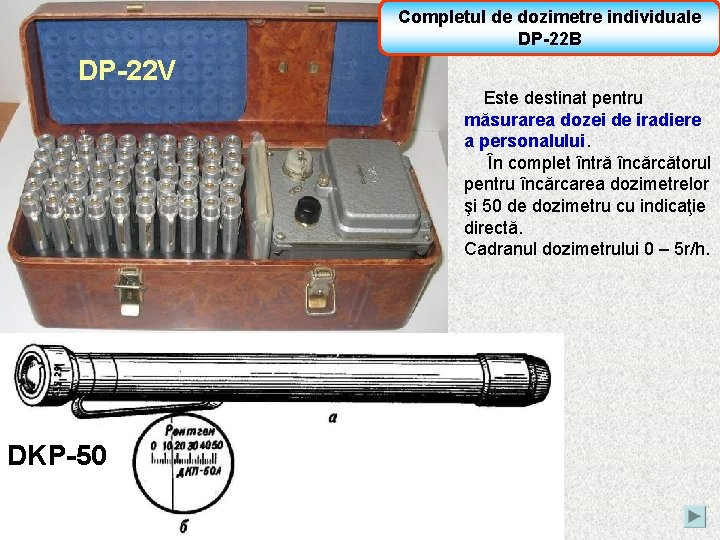

Completul de dozimetre individuale DP-22 B DP-22 V Este destinat pentru măsurarea dozei de iradiere a personalului. În complet întră încărcătorul pentru încărcarea dozimetrelor şi 50 de dozimetru cu indicaţie directă. Cadranul dozimetrului 0 – 5 r/h. DKP-50

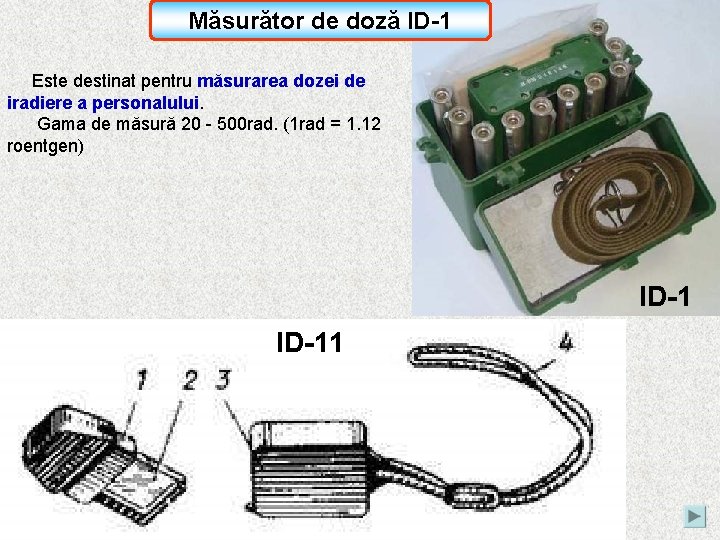

Măsurător de doză ID-1 Este destinat pentru măsurarea dozei de iradiere a personalului. Gama de măsură 20 - 500 rad. (1 rad = 1. 12 roentgen) ID-11

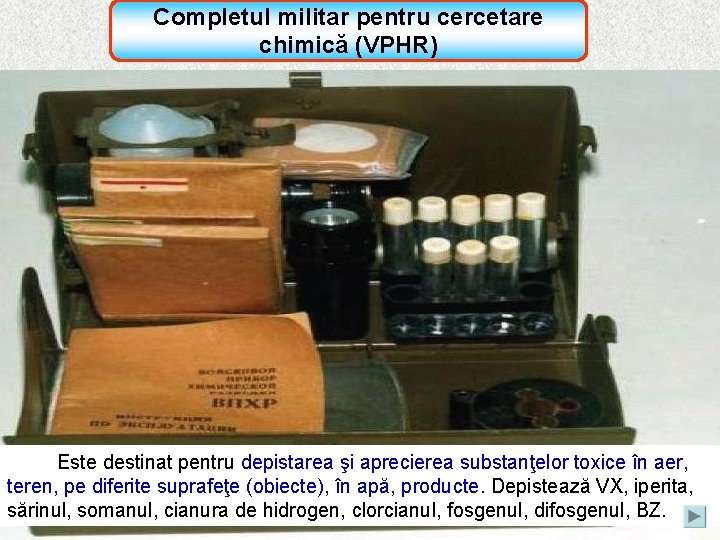

Completul militar pentru cercetare chimică (VPHR) Este destinat pentru depistarea şi aprecierea substanţelor toxice în aer, teren, pe diferite suprafeţe (obiecte), în apă, producte. Depistează VX, iperita, sărinul, somanul, cianura de hidrogen, clorcianul, fosgenul, difosgenul, BZ.

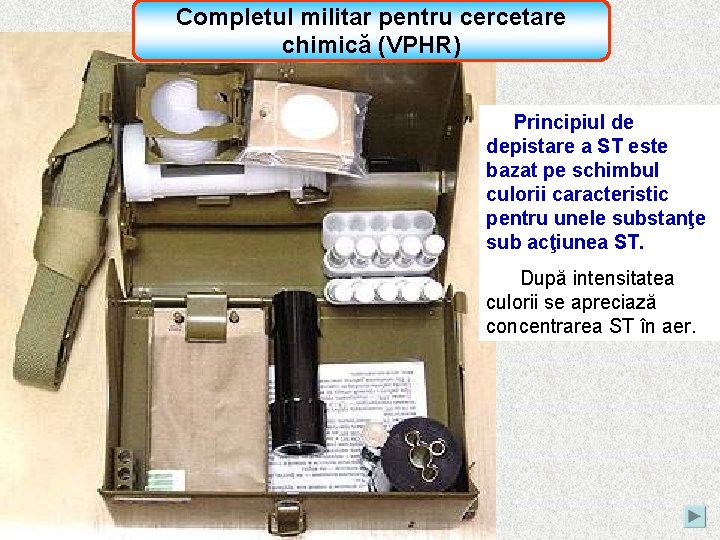

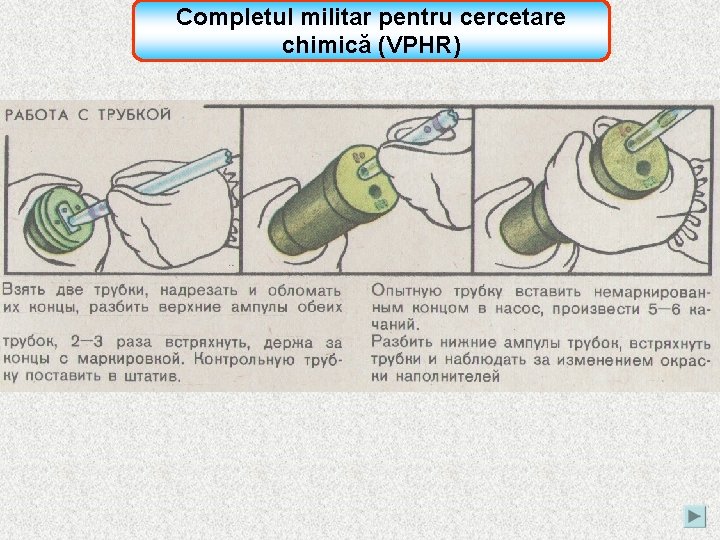

Completul militar pentru cercetare chimică (VPHR) Principiul de depistare a ST este bazat pe schimbul culorii caracteristic pentru unele substanţe sub acţiunea ST. După intensitatea culorii se apreciază concentrarea ST în aer.

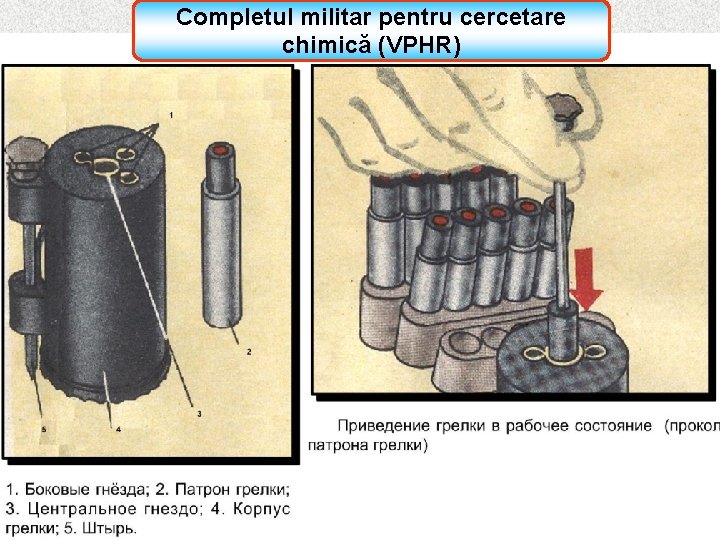

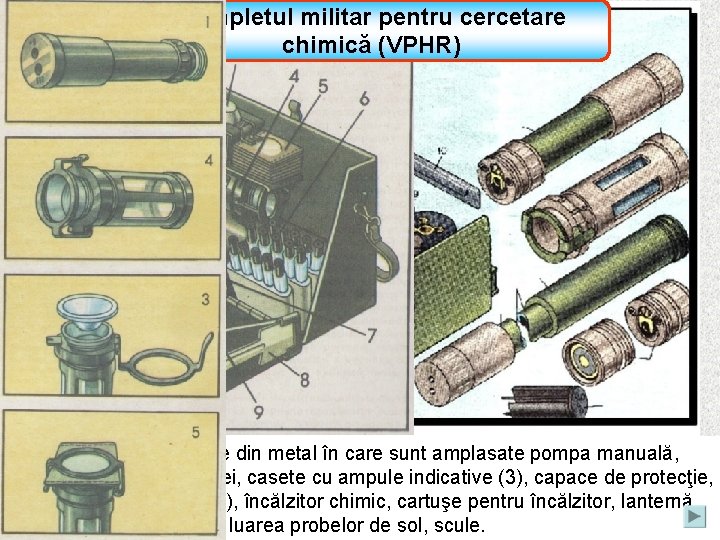

Completul militar pentru cercetare chimică (VPHR) Componenţa: cutie din metal în care sunt amplasate pompa manuală, ajutajul (nasadca) pompei, casete cu ampule indicative (3), capace de protecţie, filtre de fum (antiaerosoli), încălzitor chimic, cartuşe pentru încălzitor, lanternă electrică, lopăţică pentru luarea probelor de sol, scule.

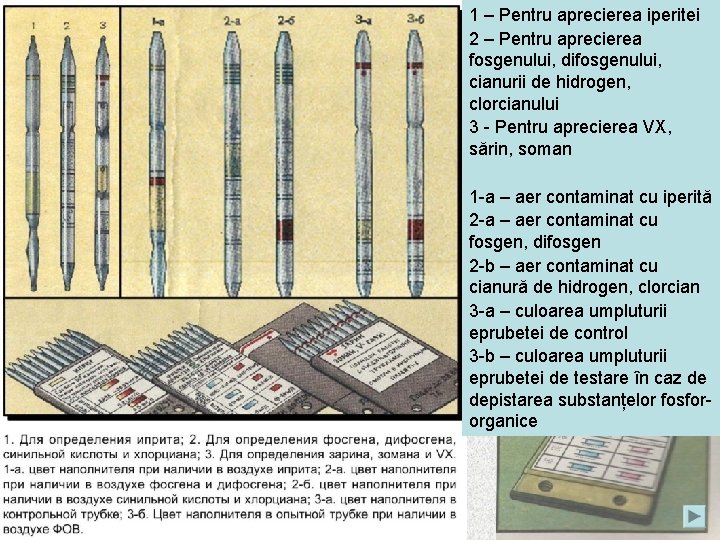

1 – Pentru aprecierea iperitei 2 – Pentru aprecierea fosgenului, difosgenului, cianurii de hidrogen, clorcianului 3 - Pentru aprecierea VX, sărin, soman 1 -a – aer contaminat cu iperită 2 -a – aer contaminat cu fosgen, difosgen 2 -b – aer contaminat cu cianură de hidrogen, clorcian 3 -a – culoarea umpluturii eprubetei de control 3 -b – culoarea umpluturii eprubetei de testare în caz de depistarea substanțelor fosfororganice

Completul militar pentru cercetare chimică (VPHR) Radiaţiile alfa, beta şi gamma produc vătămări personalului prin iradi ere exterioară, precum şi prin pătrunderea lor în interiorul organismului sau prin depunere pe piele. Sursa iradierii exterioare a personalului o constituie radiaţia gamma. În urma acţiunii radiaţiei gamma, personalul se îmbolnăveşte de boala de iradiaţie acută sau cronică, ce nu diferă de cea provocată de acţiunea radiaţiei penetrante.

Completul militar pentru cercetare chimică (VPHR)

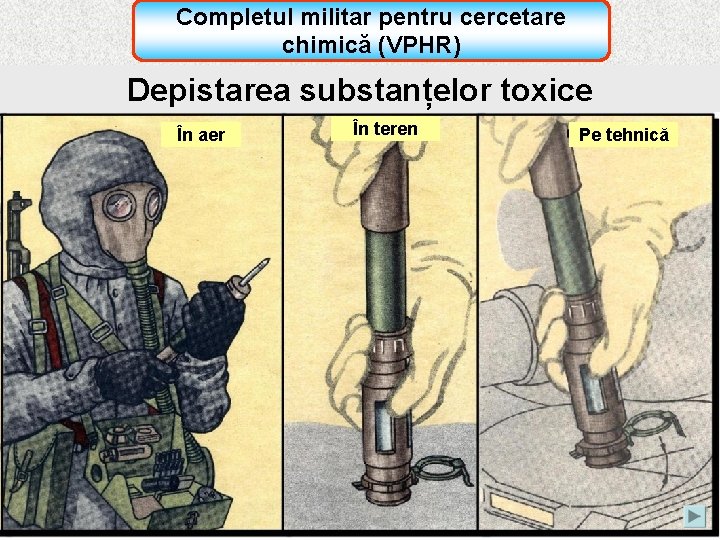

Completul militar pentru cercetare chimică (VPHR) Depistarea substanțelor toxice În aer În teren Pe tehnică

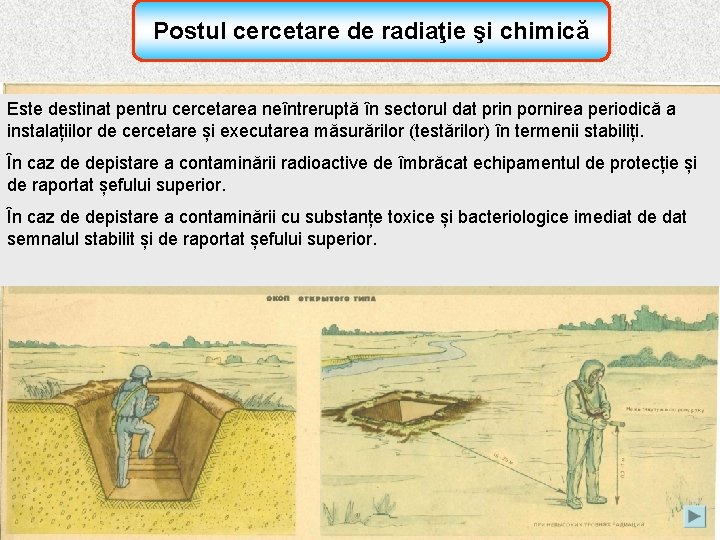

Postul cercetare de radiaţie şi chimică Este destinat pentru cercetarea neîntreruptă în sectorul dat prin pornirea periodică a instalațiilor de cercetare și executarea măsurărilor (testărilor) în termenii stabiliți. În caz de depistare a contaminării radioactive de îmbrăcat echipamentul de protecție și de raportat șefului superior. În caz de depistare a contaminării cu substanțe toxice și bacteriologice imediat de dat semnalul stabilit și de raportat șefului superior.

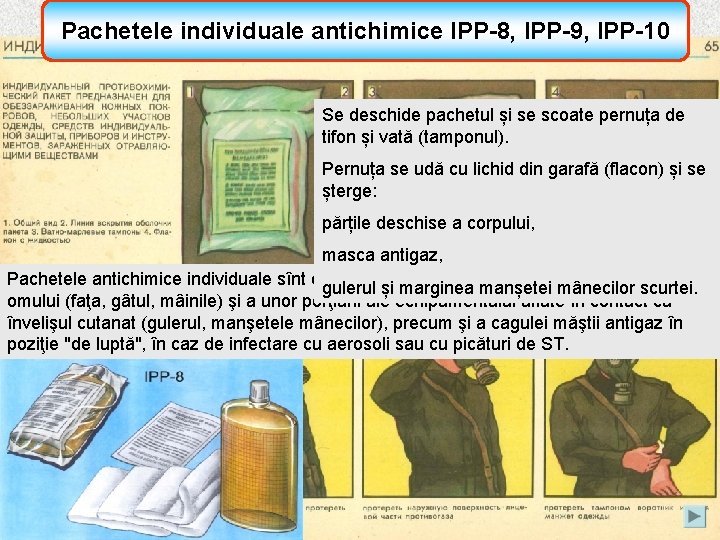

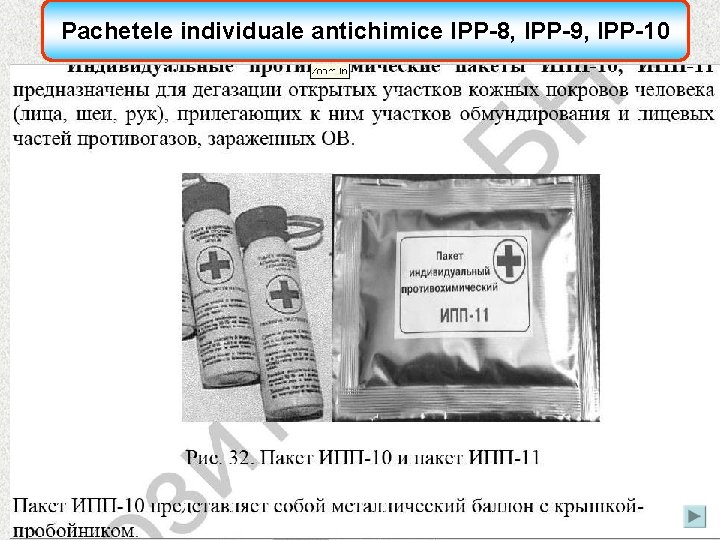

Pachetele individuale antichimice IPP-8, IPP-9, IPP-10 Se deschide pachetul și se scoate pernuța de tifon și vată (tamponul). Pernuța se udă cu lichid din garafă (flacon) și se șterge: părțile deschise a corpului, masca antigaz, Pachetele antichimice individuale sînt destinate degazarea învelişului cutanat al gulerul șipentru marginea manșetei mânecilor scurtei. omului (faţa, gâtul, mâinile) şi a unor porţiuni ale echipamentului aflate în contact cu învelişul cutanat (gulerul, manşetele mânecilor), precum şi a cagulei măştii antigaz în poziţie "de luptă", în caz de infectare cu aerosoli sau cu picături de ST.

Pachetele individuale antichimice IPP-8, IPP-9, IPP-10

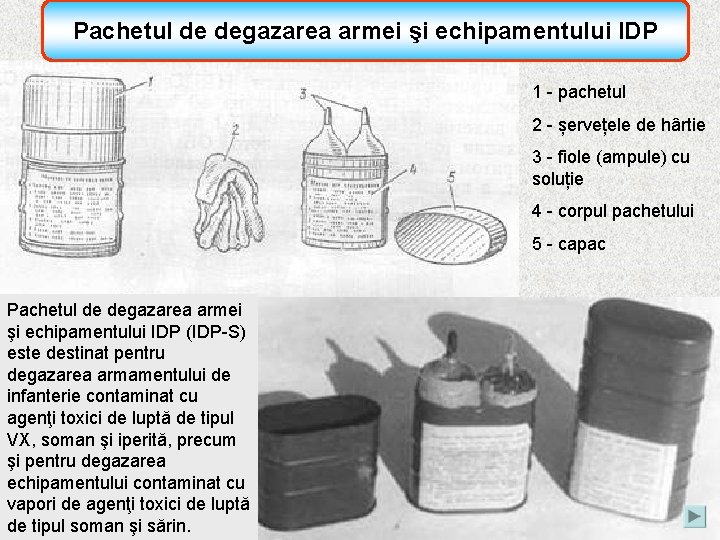

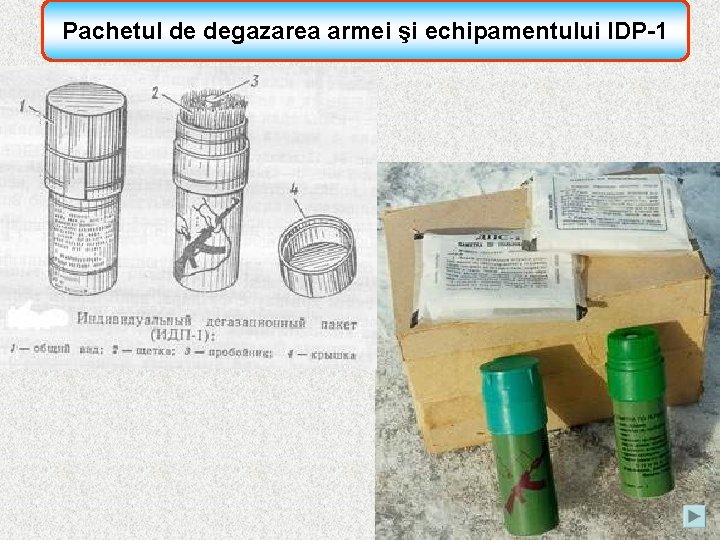

Pachetul de degazarea armei şi echipamentului IDP 1 - pachetul 2 - șervețele de hârtie 3 - fiole (ampule) cu soluție 4 - corpul pachetului 5 - capac Pachetul de degazarea armei şi echipamentului IDP (IDP-S) este destinat pentru degazarea armamentului de infanterie contaminat cu agenţi toxici de luptă de tipul VX, soman şi iperită, precum şi pentru degazarea echipamentului contaminat cu vapori de agenţi toxici de luptă de tipul soman şi sărin.

Pachetul de degazarea armei şi echipamentului IDP-1

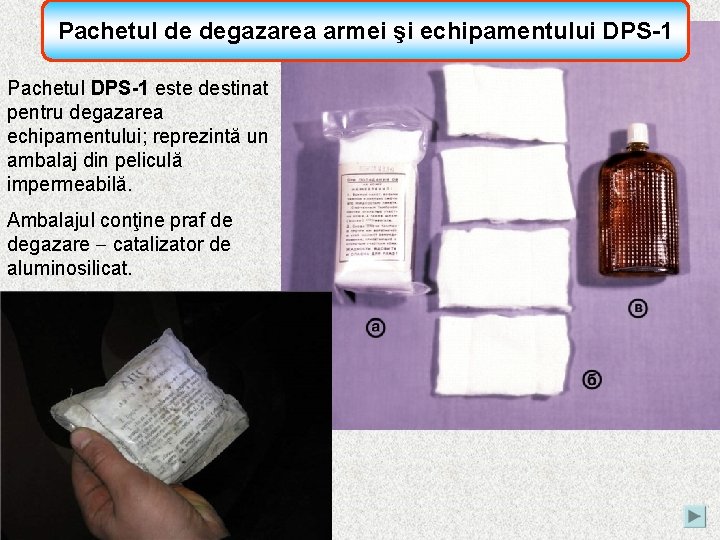

Pachetul de degazarea armei şi echipamentului DPS-1 Pachetul DPS-1 este destinat pentru degazarea echipamentului; reprezintă un ambalaj din peliculă impermeabilă. Ambalajul conţine praf de degazare catalizator de aluminosilicat.
