CATEDRA MILITARĂ UTM Construcţia şi exploatarea mijloacelor de transmisiuni Tema: Staţia radio de putere mică pe unde ultrascurte R-111 Autor: Bubulici Leonid 2008 mun. Chişinău

Caracteristicile tehnico-tactice

Caracteristicile tehnico-tactice de bază. Destinaţia: este destinată pentru asigurarea legăturii radio în fonie cu modulaţie în frecvenţă (FM) în reţelele şi direcţiile radio ale unităţilor şi subunităţilor militare. Intră în componenţa autospecialelor de comandament şi stat major (MCSM) R-142 n, BTR-50 PUM, R-145 BM, BMP-1 kş ş. a. . Caracteristica: transportabilă, de bandă largă, pe unde ultrascurte (UUS), recepţie-emisie, simplex, cu posibilitatea pregătirii din timp pe 4 frecvenţe de lucru, cu ajustare automată a amplificatorului de putere şi dispozitivului de acordare a antenei la trecerea de pe o frecvenţă pe alta. Trecerea de pe o frecvenţă pregătită din timp (FPT) pe alta se efectuează de către mecanismul FPT automat, printr-o simplă comutare. Durata trecerii de la o frecvenţă la alta - 45 sec. -gama de frecvenţe: 20 - 52 Mhz; - I subgamă – 20. 00 - 36 Mhz, - II subgamă – 36 - 52 Mhz. În gama de frecvenţe are 1281 frecvenţe cu pasul 25 k. Hz;

Caracteristicile tehnico-tactice -modul de lucru: - recepţie de serviciu; - simplex în fonie cu modulaţie de frecvenţă; - telefonie duplex cu folosirea a două staţii R-111 - retranslare automată în regim de telefonie simplex cu folosirea a două staţii intermediare Dirijarea: - locală (de la panoul frontal): - telefonie simplex; - reglarea puterii emiţătorului; - pregătirea frecvenţelor de lucru şi trecerea de la o FPT la alta; - transmiterea şi recepţia apelului în canalul radio; - controlul şi reglarea nivelelor de emisie şi recepţie;

Caracteristicile tehnico-tactice - acţionare la distanţă: - de la pultul de dirijare a staţiei sau de la pultul comandantului (pulturile se distribuie la comandă): - telefonie simplex; - trecerea de la o FPT pe alta; - transmiterea şi recepţia apelului în canalul radio; - recepţia semnalelor radio la difuzor; - legătura internă de serviciu între persoanele care deservesc pulturile cu recepţia convorbirilor la difuzor; - comanda la distanţă de la telefonul de campanie TA-57 prin cablu P-274, P-275 lung de cel mult 500 m: - telefonie simplex; - legătura de serviciu între abonaţii staţiei radio, recepţia şi transmiterea apelului; transmiterea şi recepţia apelului în canalul radio;

Caracteristicile tehnico-tactice

Caracteristicile tehnico-tactice

Caracteristicile tehnico-tactice - semnalele de dirijare: - 800 Hz – semnal de măsurare – pentru reglarea nivelelor semnalelor de emisie şi recepţie; - 3000 Hz – semnal tonal de dirijare – pentru trecerea ambelor staţii ale punctului de retranslare pe recepţie (în regim de aşteptare), adică trecerea staţiei care se afla pe emisie, în regim de recepţie; - 2100 Hz – semnal tonal care serveşte pentru transmiterea apelului, iar în regim de retranslare pentru trecerea staţiei a doua a punctului de retranslare din regim de aşteptare pe emisie; - deviaţia frecvenţei emiţătorului: 4, 5 – 7 k. Hz; -sensibilitatea receptorului la relaţia semnal/zgomot = 10/1 - 1, 5µV -puterea emiţătorului: 100% - 75 Wt, 20% - 15 Wt, 1% - 1 Wt;

Caracteristicile tehnico-tactice -antenele: antena-baston h = 3. 4 m, antena-baston h = 3. 4 m instalată pe catarg h = 11 m. , vibrator voluminos (antena de bandă largă – ŞDA) h = 3. 4 m. instalat pe pilon h=18 m. (f >= 30 Mhz); - bătaia emiţătorului: - cu AB-3. 4 la deplasarea maşinii de luptă cu V = 40 km/oră – 25 35 km şi până la 35 - 45 km, dacă corespondentul lucrează pe antena AB 3. 4 ridicată pe catarg; - dacă ambii corespondenţi lucrează cu AB-3. 4 ridicată pe catarg – 50 - 60 km; - cu antena ŞDA pe pilon 18 m şi AB-3. 4 la corespondent în mişcare – 40 - 50 km; - cu antena ŞDA pe pilon 18 m la ambii corespondenţi – 70 - 80 km

Antena de bandă largă h=3. 4 m Antena baston 3. 4 m Contrgreutate Cablu de întrare a antenei Pilon telescop h=18 m Catarg semitelescop Antena baston 3. 4 m Ancoră Ţăruşi Antenele staţiei radio R-111

Caracteristicile tehnico-tactice de bază. - sursa de alimentare: reţeaua de bord cu tensiunea 26 V - intensitatea curentului de consum: la emisie cu puterea maximă – 18 А, la recepţie – 7 А şi până la 2 A în regimul recepţie de serviciu; - greutatea: 100 kg. -componenţa completului depinde de varianta de executare a staţiei (simplex, duplex şi ca parte componentă a MCSM). R-111 poate avea următoarele părţi componente: receptoremiţătorul, dispozitivul de acord cu antena - DAA (SAU) cu distribuitorul antenelor, blocul automatica DAA, blocul de alimentare a amplificatorului de putere, pultul de dirijare a staţiei, pultul comandantului (aceste două pulturi nu întră în componenţa staţiilor MCSM), completul de antene, casca microtelefon, completul piese de schimb şi accesorii, cordonul de alimentare, cablu de înaltă frecvenţă, documentaţia tehnică de exploatare.

Caracteristicile tehnico-tactice de bază. În staţia radio R-111 sunt utilizate un şir de măsuri care asigură comfortabilitatea expluatării: - dublarea organelor de fixare a FPT şi organelor de pornire a sistemului de acord automat; - automatizarea proceselor de acordare a staţiei radio şi controlul lor vizual; - posibilitatea transmiterii apelului în canalul radio, în linia de acţionare la distanţă, recepţia apelului din aceste direcţii, semnalizarea luminoasă şi acustică a apelului recepţionat; - retranslarea apelului din canalul radio în linia de acţionare la distanţă şi invers; - utilizarea suprimatorului de zgomote micşorează oboseala operatorului staţiei radio, îmbunătăţeşte calitatea canalului de legătură; - asigurarea controlului funcţionării canalului radio şi lucrului corespondenţilor în regimul de retransalare automată; - posibilitatea autocontrolului vocii operatorului în timpul lucrului pe emisie, controlul lucrului de la dispozitivelor terminale în cazul acţionarii staţiei la distanţă. De asemenea sunt utilizate un şir de măsuri care permit, în cazul respectării condiţiilor de expluatare, asigurarea funcţionării stabile a staţiei din maşinile de comandament, maşinile de comandament şi stat major, alte obiecte mobile.

Caracteristicile tehnico-tactice

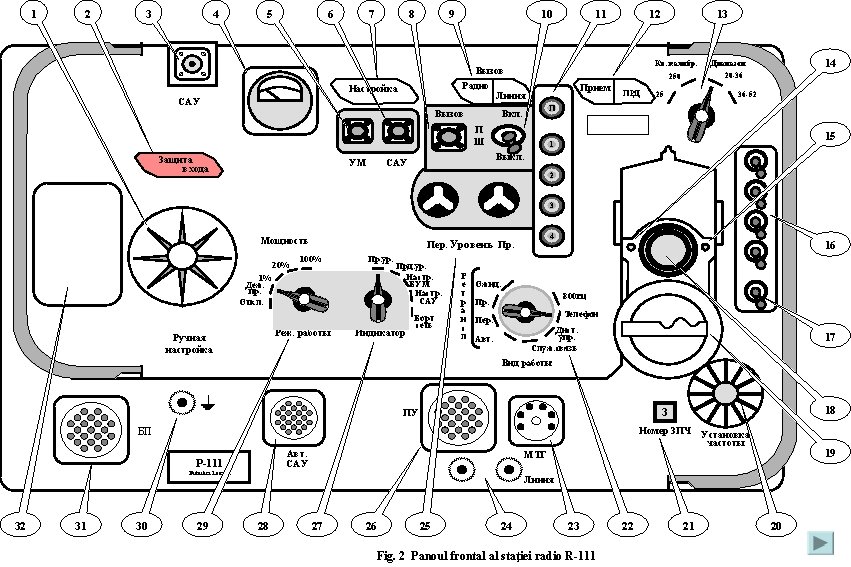

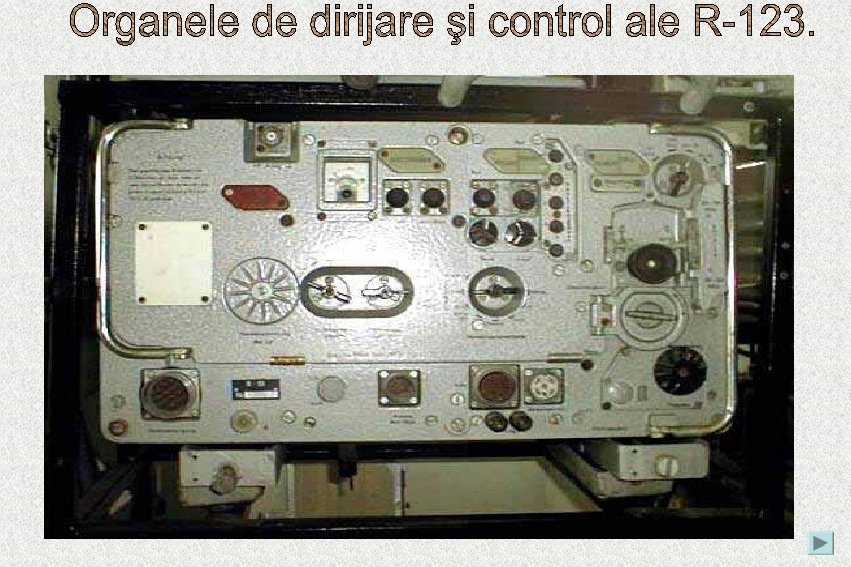

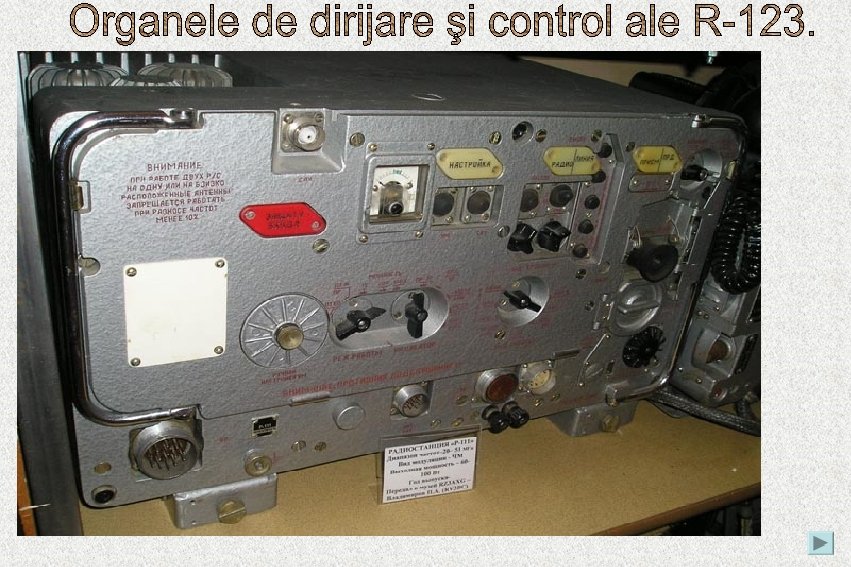

Descrierea panoului frontal al blocului emisie-recepţie. Pe panoul frontal al blocului emisie-recepţie se deosebesc următoarele organe de dirijare şi control: 1. – sub capac manivela de acord manual a amplificatorului de putere. Se foloseşte în cazul defectării sistemului automat; 2. – becul indicator culoare roşie “Protecţia întrării” ( «Защита входа» ) – semnalizează despre declanşarea releului sistemului de protecţie a circuitului de întrare al receptorului în urma inductării tensiunilor înalte de la staţiile din apropiere; 3. – priza pentru conectarea cablului de înaltă frecvenţă între (ieşirea AP şi întrarea DAA); 4. – instrumentul indicator împreună cu comutatorul “Indicator” serveşte pentru controlul tensiunii reţelei de bord, controlulul acordării AP şi DAA şi pentru reglarea nivelelor de emisie şi recepţie; 5. şi 6. – butoanele de pornire a sistemului de acord automat a AP şi DAA. Se folosesc în cazul când staţia se trece pe frecvenţă continuă sau la necisitatea de a efectua acordul din nou. De exemplu în legătură cu înlocuirea antenei (trecere la altă antenă), sau distanţă maximă de legătură; 7. – becul indicator „Acord” ( «Nastroica» ) indică despre funcţionarea sistemului automat de acord; 8. – butonul „Apel” („Vîzov”) este destinat pentru transmiterea corespon-dentului: - semnal cu frecvenţa 800 hz pentru reglarea nivelului de recepţie (comutatorul „Modul de lucru” – în poziţia „ 800 hz”); - apel cu frecvenţa 2100 hz (comutatorul „Modul de lucru” – în poziţia „Telefon”); - apel în linia de acţionare la distanţă de la TA-57 (comutatorul „Modul de lucru” – în poziţia „Legătură de serviciu”). În primele două cazuri la apăsarea butonului staţia trece pe emisie; 9. – becurile „Apel – Radio” şi „Apel – Linia” îndică despre recepţia apelului prin canalul radio sau din linia de acţionare la distanţă (de la TA-57);

10. – comutatorul basculant „Suprimatorul de zgomote” ( «ПШ» - подавитель шумов) este destinat pentru suprimarea zgomotelor specifice în gama undelor ultrascurte. La distanţă limită de legătură suprimătorul de zgomote se trece în poziţia deconectat (poziţia în jos); 11. – cinci butoane pentru trecerea staţiei la una din FPT sau în gamă continuă (la unele modele de staţii butoanele sunt înlocuite cu un comutator cu cinci poziţii). Primul buton ( «Пл» ) – pentru instalarea gamei continuă, butoanele cu inscripţiile “ 1”, “ 2”, “ 3” şi “ 4” – trece staţia respectiv pe prima, a doua, a treia sau a patra FPT; 12. – becurile indicatoare “Recepţie”, “Emisie” indică regimul de lucru a staţiei (pe recepţie sau pe emisie”; 13. – comutatorul subgamelor şi calibratorului cu cuarţ are patru poziţii: - calibratorului cu cuarţ “ 25” – pentru fixarea frecvenţelor care nu sânt divizibile (kratnîe) la 250; - calibratorului cu cuarţ “ 250” – pentru fixarea frecvenţelor care sânt divizibile (kratnîe) la 250; - subgama “ 20 – 36” fixează prima subgamă a staţiei radio în gamă continuă; - subgama “ 36 – 52” fixează a doua subgamă a staţiei radio în gamă continuă 14. – bec indicator – pentru indicarea subgamei I, dacă la staţie este fixată frecvenţa din prima subgamă (20 – 36 Mhz); 15. – bec indicator – pentru indicarea subgamei II, dacă la staţie este fixată frecvenţa din a doua subgamă (36 – 52 Mhz); 16. – patru comutatoare basculante, respectiv pentru patru FPT, cu două poziţii: în sus subgama I (20 – 36 Mhz), în jos subgama II (36 – 52 Mhz); 17. – întrerupătorul pentru iluminarea scalei (poz. 18); 18. – ocularul csalei gradate pentru fixarea frecvenţelor FPT sau în gamă continuă; 19. – tamburul pentru fixarea frecvenţelor pregătite din timp (FPT). Sub capac se află mecanizmul fixării FPT cu patru şuruburi; 20. – Manivela “Stabilirea frecvenţei” ( «Установка частоты» ) pentru deplasarea scalei gradate;

21. – ferestruica mecanizmului de indicare a numărului FPT sau a gamei line (reprezintă semnele “Пл. ”, “ 1”, “ 2”, “ 3”, “ 4”). La unele modele de staţii în acest loc este amplasat comutatorul fixării FPT şi gamei continuă cu poziţiile: «Пл» , “ 1”, “ 2”, “ 3” şi “ 4” pentru trecerea staţiei respectiv pe prima, a doua, a treia, a patra FPT sau în gamă continuă; 22. – comutatorul “Modul de lucru” cu următoarele poziţii: - “ 800 hz” – formarea semnalului cu frecvenţa 800 hz care se foloseşte pentru reglarea nivelului de emisie a emiţătorului staţiei şi reglarea nivelului de recepţie a staţiei corespondentului; - „Telefon” – dirijarea staţiei (trecerea de pe recepţie pe emisie şi invers, transmiterea şi recepţia semnalelor în fonie) se efectuează de la panoul frontal cu folosirea căştii microtelefon; - „Acţionare la distanţă” ( «Дистанционное упpавление» ) dirijarea staţiei de la aparatul telefon TA-57 unit la bornele „Linia”; - „Legătură de serviciu” ( «Служебная связь» ) legătura între operatorul staţiei radio şi abonatul liniei de acţionare la distanţă (TA-57). În acest mod de lucru trecerea staţiei pe emisie este exclusă; - “Retranslare automată” – când două staţii unite între ele (bornele “Linia”) formează un punct de retranslare. Pentru unele modele staţii există şi retranslare manuală. La aceste staţii comutatorul “Modul de lucru” suplimentar are poziţiile: “Aşteptare” ( «Ожидание» ), „Recepţie” şi „Emisie”. Dirijarea se efectuează de la panoul frontal al uneia din staţii prin trecerea comutatorului “Modul de lucru” din poziţia “Recepţie” în poziţie “Emisie” şi invers. Comutatorul “Modul de lucru” al a doua staţie trebuie să se găsească în poziţia “Aşteptare”. 23. - priza pentru conectarea căştii microtelefon; 24. – bornele “Linia” pentru conectarea liniei de acţionare la distanţă sau bornelor “Linia” ale a doua staţie (în regim de retranslare); 25. – butoanele “Nivel - Emisie” şi “Nivel – Recepţie” pentru reglarea nivelului semnalelor de emisie şi recepţie;

27. – comutatorul „Indicator” pentru conectarea instrumentului indicator în circuitele staţiei. Are următoarele poziţii: - „Nivel recepţie” - reglarea nivelului semnalului pe recepţie; - „Nivel emisie” – reglarea nivelului semnalului pe emisie; - „Acord AP” ( «Настpойка БУМ» ) pentru acordul manual a amplificato-rului de putere; - „Acord DAA” ( «Настpойка САУ» ) pentru acordul manual a dispozitivu-lui de acord a antenei; - „Reţeaua de bord” pentru controlul tensiunii alimentării staţiei (26 V); 28. – priza „Automatica DAA” ( «Автоматика САУ» ) pentru conectarea cablului sistemului de acord automat a DAA; 29. – comutatorul “Regimul de lucru” ( «Pежим pаботы» ) cu următoarele poziţii: - “Deconectat” ( «Откл. » ) pentru deconectarea staţiei, inclusiv şi a blocului de alimentare a AP; - „Recepţie de serviciu” ( «Дежуpный пpием» ) pentru conectarea staţiei în regim recepţie de serviciu. Trecerea staţiei pe emisie este exclusă; - “Putere 1%” ( «Мощность 1%» ); - “Putere 20%” ( «Мощность 20%» ); - “Putere 100%” ( «Мощность 100%» ); Dispozitivul de acordare a antenei (DAA) şi distribuitorul antenelor (DA) (Высокочастотный пеpеключатель) care sunt îndeplinite ca blocuri separate dar sunt legate mecanic şi electric între ele. DA constructiv poate fi legat cu două blocuri DAA şi asigură funcţionarea lor concomitentă pe o antenă comună sau antene diferite. De aceea DA are câte două perechi de elemente (pentru fiecare DAA separat).

DAA şi DA au următoarele elemente: - manivelă de acord manual a antenei (sub capac); - priza de frecvenţă înaltă “Baston” pentru conectarea antenei baston (AB-3. 4); - priza de frecvenţă înaltă “Catarg” ( «Телескоп» ) pentru conectarea antenei baston (AB-3. 4) ridicată pe catarg sau antenei de bandă largă; - două comutatoare de frecvenţă înaltă – pentru conectarea staţiei la una din antene: „Baston” sau „Catarg”; - instrumentul indicator (în unele modele – două) a intensităţii curentului în antenă; - două butoane „RS 1” şi „RS 2” pentru conectarea instrumentului indicator şi trecerea staţiei respective pe emisie. Servesc pentru acordul manual a antenei; - două prize pentru conectarea cablului sistemului de acord automat a DAA; - două prize de frecvenţă înaltă pentru conectarea ieşirii AP la DAA: 30. – borna masa pentru unirea corpului staţiei la pământ cu scopul protecţiei personalului de electrocutare; 31. – priza «БП» (blocul de alimentare) pentru conectarea cablului blocului de alimentare al AP; 32. – plăcuţă pentru înscrierea indicativelor staţiilor radio, altor caracteristici radio; - două orificii «Discr. » şi «Corr. Prd» .

“Telescop” “Baston” Schema funcţională a staţiei radio R-111 Indicatorul puteri în antenă De la staţia Nr. 2. Dispozitivele terminale Comutator de frecvenţă înaltă Receptor-emiţătorul staţiei radio Linie Traseul de recepţie Distribuitorul antenelor Casca microtelefon Liniile De la discriminatorul de frecvenţă Acordul manual a DAA Mecanizmul de acţionare electromecanic Ajustarea manuală AP Mecanizmul de acţionare electromecanic Detector de amplitudă Spre mecanizmul de acţionare electro-mecanic a staţiei Nr. 2 Automatica DAA De la elementele automaticii ale amplificatorului de putere a staţiei Nr. 2 Receptor-emiţătorul de bază cu calibrator pe cuarţ şi elementele mecanizmului automat FPT Amplificatorul de putere (AP) cu filtre trece-bandă selective (пеpестpаиваемые полосовые фильтpы) Dispozitivul de acord al antenei (DAA) Traseul de emisie Instalarea manuală a frecvenţei Elementele mecanizmului automat a amplificatorului de putere şi comutare regimului de lucru a staţiei +26 V Reţeaua de bord Blocul de alimentare amplificatorului de putere Ieşirile de frecvenţă joasă Pultul de dirijare a staţiei Spre modulatorul de frecvenţă Mecanizmul de acţionare Pultul comandantului Comutatorul FPd. T Blocul de alimentare a elementelor de emisie-recepţie FPT – frecvenţe pregătite din timp

Antena Schema funcţională a receptor-emiţătorului staţiei radio R-111 DAA ATFÎ 36. 0 ÷ 52. 0 Mhz Subgama II I s/g FI 1 = FOP - FS = 8 Mhz II s/g FI 1 = FS - FOP = 8 Mhz Etaj de amestec (mixer) I ATFI-1 cu FSC FI 2 = FOP 2 – FI 1 = 0. 5 Mhz Etaj de amestec (mixer) 2 ATFI-2 cu FSC Limitator de amplitudă Fop 2 = 8. 0 Mhz Filtru trecebandă selectiv CA AP, CÎ al ATFÎ 1%, recepţie AP EG CA al EG şi ATFÎ Excitator de gamă Element reactiv Oscilator-pilot (heterodina 2) Discriminator de frecvenţă (detector) FJ = 0. 3 ÷ 3. 4 Khz 20%, 100% FEG 2 = 36÷ 52 Mhz Etajul de ieşire a AP Oscilator-pilot (heterodina 1) ATFJ cu AZ Fop 1 = 28. 0÷ 44. 0 Mhz Limitator de amplitudă PAP 1%, recepţie 20%, 100% Amplificatorul microfonului FEG 1 = 20÷ 36 Mhz Subgama II Subgama I CA AP, CÎ al ATFÎ AP EG ATFÎ CA al EG şi ATFI 20. 0 ÷ 36. 0 Mhz Subgama I Excitator de gamă (EG) Etaj de amestec (mixer) 1 Element reactiv DAA – dispozitiv de ajustare cu antena CA – circuit anodic CÎ – circuitul de întrare FSC – filtru de selecţie concentrată AP – amplificatorul de putere PAP – preamplificatorul de putere ATFÎ – amplificator de tensiune de frecvenţă înaltă ATFI – amplificator de tensiune de frecvenţă interimară ATFJ – amplificator de tensiune de frecvenţă joasă AZ – atenuator de zgomote
