Zlatica Gerov Tehnika kola Knjaevac PRESECI MAINSKIH DELOVA
- Slides: 29
Zlatica Gerov Tehnička škola, Knjaževac PRESECI MAŠINSKIH DELOVA JUS A. A 0. 110
PRESECI MAŠINSKIH DELOVA OPŠTI Unutrašnjost predmeta možemo prikazati: isprekidanim linijama ucrtavanjem preseka 2
PRESECI MAŠINSKIH DELOVA OPŠTI POJAM Veliki broj isprekidanih linija čine crtež nejasnim Treba izbegavati kotiranje nevidljivih linija Ucrtavanjem preseka crtež postaje jasniji 3
PRESECI MAŠINSKIH DELOVA OPŠTI POJAM Predmet se seče zamišljenom ravni Jedan deo se odbaci a ostatak crta u ortogonalnoj projekciji Unutrašnjost predmeta tako postaje vidljiva (sl. 1. ) Sve površine koje je zamišljena ravan presekla obeležavamo šrafurom zato se rupe i šupljine ne šrafiraju Šrafura simbolički predstavlja trag testere koji bi nastao sečenjem predmeta 4
PRESECI MAŠINSKIH DELOVA Sl. 1. Zamišljena presečna ravan 5
PRESECI MAŠINSKIH DELOVA ŠRAFIRANJE PRESEKA Različite vrste materijala se različito šrafiraju Za metalne delove šrafura se crta punom tankom linijom (linijom oznake B) Razmak linija šrafure zavisi od veličine prikazanog detalja (obično 1 - 4 mm) Ugao šrafure je 45° u odnosu na konture ili ose simetrije (sl. 2. ) Jedan isti deo dat sa više preseka šrafira se linijama istog razmaka, istog ugla i smera nagiba Skup više delova u preseku šrafira se suprotnim smerom, pomerenom (smaknutom) šrafurom, različitim razmakom linija šrafure ili ređe, različitim uglom nagiba (30°, 60°)(sl. 3. ) 6
ŠRAFIRANJE PRESEKA sl. 2. Ugao šrafure sl. 3. Šrafiranje složenog preseka 7
PRESECI MAŠINSKIH DELOVA ŠRAFIRANJE PRESEKA Uske površi metalnih profila i limova se ne šrafiraju već se zacrne a između se ostavlja razmak (min. 0, 7 mm) (sl. 4. ) Ako se u šrafiranom polju ispisuju brojevi ili slova, linije šrafure se prekidaju na tom mestu Tanka rebra i paoci kod točkova se ne šrafiraju iako presečna ravan ide kroz njih (sl. 5) Mašinski delovi(vijci, klinovi, zakovice…) u sklopu se ne crtaju u preseku sl. 4. 8
ŠRAFIRANJE PRESEKA sl. 5. Točak sa rebrima i paocima 9
PRESECI MAŠINSKIH DELOVA VRSTE PRESEKA Uzdužni presek Poprečni presek Pun presek (presek polovine) Polovični presek (presek četvrtine) Delimični presek Presek sa više paralelnih ravni Okrenuti presek Zaokrenuti presek 10

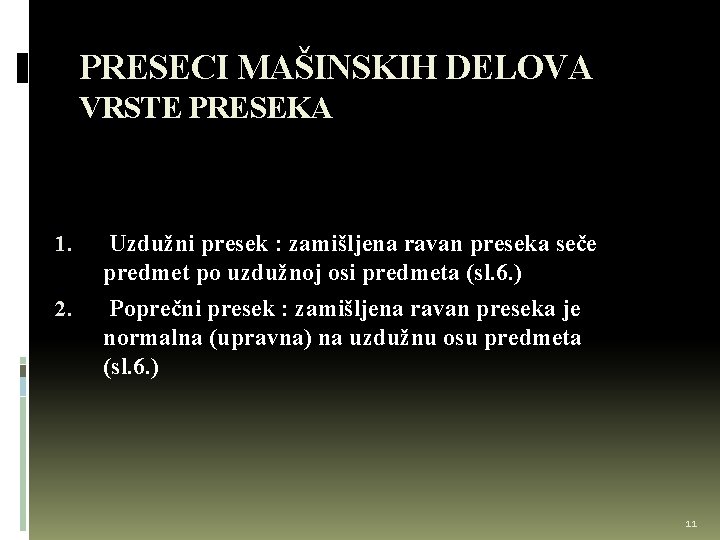

PRESECI MAŠINSKIH DELOVA VRSTE PRESEKA 1. 2. Uzdužni presek : zamišljena ravan preseka seče predmet po uzdužnoj osi predmeta (sl. 6. ) Poprečni presek : zamišljena ravan preseka je normalna (upravna) na uzdužnu osu predmeta (sl. 6. ) 11
VRSTE PRESEKA sl. 6. Poprečni i uzdužni presek 12
PRESECI MAŠINSKIH DELOVA VRSTE PRESEKA 3. Pun presek ( presek polovine) (sl. 7. ) Predmet se seče na dve polovine Primenjuje se kod predmete koji imaju bar jednu osu simetrije i koji se crtaju u više projekcija 13
VRSTE PRESEKA sl. 7. Pun presek (presek polovine) 14
PRESECI MAŠINSKIH DELOVA VRSTE PRESEKA 4. Polovičan presek (presek četvrtine) (sl. 8. ) Seče se jedna četvrtina predmeta Polovina projekcije se crta u pogledu a druga polovina u preseku Primenjuje se kod simetričnih predmeta Granica između pogleda i preseka je osna linija Ako je osa vertikalna, presek se daje sa desne strane Ako je osa horizontalna, presek se crta ispod nje 15
VRSTE PRESEKA Sl. 8. Polovičan presek (presek četvrtine) 16
PRESECI MAŠINSKIH DELOVA VRSTE PRESEKA 5. Delimični presek (sl. 9. ) Primenjuje se kada se želi razjasniti neki detalj a da se ne crta ceo presek Granicu delimičnog preseka prikazujemo punom tankom povučenom slobodnom rukom linijom ( linija oznake C) sl. 9. 17
PRESECI MAŠINSKIH DELOVA VRSTE PRESEKA 1. Presek sa više paralelnih ravni (sl. 10. ) Predmet sečemo na više mesta paralelnim ravnima Primenjuje se kod predmeta čiji su detalji tako rsapoređeni da se ne mogu preseći jednom ravni 18
VRSTE PRESEKA Sl. 10. Presek sa više paralelnih ravni 19
PRESECI MAŠINSKIH DELOVA VRSTE PRESEKA 7. Okrenuti presek (sl. 11. ) To je poprečni presek crtan u samoj projekciji ili van nje u nastavku traga presečne ravni, na mestu prekida ili na bilo kom mestu ali je potrebno naznačiti mesta preseka I njegovu oznaku velikim slovima latinice Ako se presek crta u samoj projekciji kontura preseka se crta punom tankom linijom (linija oznake B) Ako se presek crta van projekcije kontura preseka se crta punom debelom linijom (linija oznake A) 20
VRSTE PRESEKA sl. 11. Okrenuti presek 21
PRESECI MAŠINSKIH DELOVA VRSTE PRESEKA 8. Zaokrenuti presek (sl. 12. ) Nastaje presekom dveju presečnih ravni Jedna ravan se zaokreće oko ose dok ne dođe u pravac one druge. Tako se presek svodi na pun presek Primenjuje se kod simetričnih delova kod kojih se neki detalji ne nalaze na liniji jednog traga ravni preseka 22
VRSTE PRESEKA sl. 12. Zaokrenuti presek 23
PRESECI MAŠINSKIH DELOVA OZNAČAVANJE PRESEKA Tragovi presečne ravni se crtaju linijom oznake H (tanka crta-tačka-crta na krajevima zadebljana Na krajevima traga ravni se crtaju strelice punom debelom linijom (linije oznake A). One pokazuju smer pogleda na presečeni komad Pored strelica se pišu velika slova latinice koja predstavljaju “ime” ravni preseka (videti sl. 13. ) 24
PRESECI MAŠINSKIH DELOVA OZNAČAVANJE PRESEKA Ravan preseka PRESEK A-A Trag ravni A A sl. 13. Označavanje preseka 25
PRESECI MAŠINSKIH DELOVA PRIMERI ZA RAD Učenici po grupama (3 -4 učenika) na ponuđenim primerima dovršavaju započet presek Za domaći zadatak dobijaju još nekoliko započetih preseka U drugoj polovini časa prezentuju data rešenja 26
DOVRŠITI PRESEK PRIMER 1 27
DOVRŠITI PRESEK PRIMER 2 28
DOVRŠITI PRESEK PRIMER 3 29
