TEHNIČKO CRTANJE U MAŠINSTVU

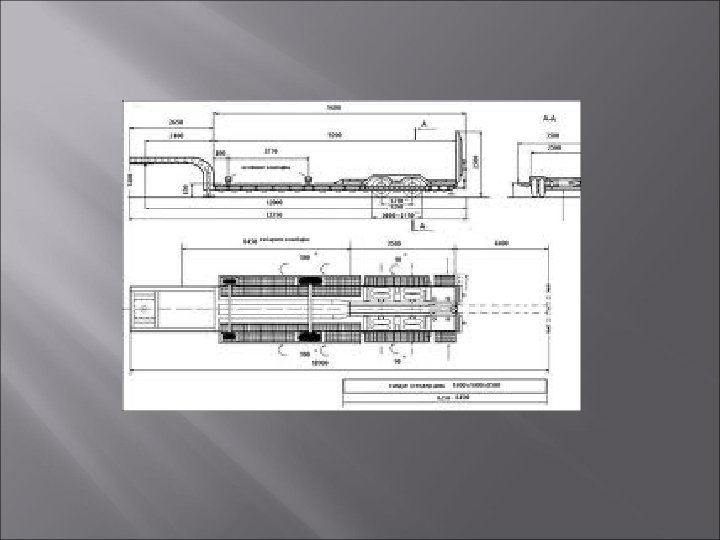

� Tehničko crtanje je tehnička disciplina koja služi za prikazivanje predmeta iz stvarne okoline na crtežu.

Put od ideje do realizacije

Rađanje ideje Crtanje skice Crtanje nove skica NE Da li sam zadovoljan skicom? DA Izrada tehničkog crteža Izbor materijala, pribora i alata i postupak obrade Montaža (sastavljanje) Proba funkcionalnosti

Predmet možemo prikazati pomoću: - Ortogonalne i - Aksonometrijske projekcije.

Aksonometrijska projekcija

Ortogonalna projekcija

� � Crta se iz 3 dela: 1. Pogled odozgo

� 2. Pogled spreda

� 3. Pogled sa leve strane

Prema nameni, tehničke crteže delimo na: � * Radioničke (detaljne)

� * Montažne (sklopne).

� � Prema načinu izrade, razlikujemo 3 vrste crteža: Skicu

� Originalni crtež

� 3. Kopija

Presek

� Crta- tacka- crta.

� Šrafura.

� Milimetar.

Prostorno prikazivanje � � - Izometrijska - dimetrijska - trimetrija - kosa projekcija

� Izometrijska

� Dimetrijska projekcija

� Trimetrija

Kotiranje

Vrste kotiranja 1. Redno kotiranje

� 2. paralelno kotiranje

� 3. kombinovano kotiranje

� Kotiranje valjkastih predmeta izgleda ovako

� � � � Tehničko crtanje u mašinstvu Put od ideje do realizacije Slide 5 Prema nameni, tehničke crteže delimo na: Presek Prostorno prikazivanje Kotiranje

� Uradio: � Filip � Božić VII/1
