TE 364 Circuitos de Radiofrequência Prof. Wilson Artuzi 2019 1
Sistemas de RF 2
TX + RX 3
Radar Doppler 5 -7 GHz 4
Placa de Circuito Impresso 5
Programa 1. 2. 3. 4. 5. 6. 7. Circuitos em Rádio Frequência Linhas de Transmissão Casamento de Impedâncias Parâmetros de Espalhamento Filtros Circuitos Passivos Circuitos Ativos 6
Avaliação • • Prova escrita: nota máxima = 40 Exercícios: nota máxima = 10 Trabalho: nota máxima = 50 Nota do semestre = Soma das 3 notas 7
Rádio Frequência • ELF e VLF: 300 Hz a 30 k. Hz • LF, MF e HF: 30 k. Hz a 30 MHz • VHF e UHF: 30 MHz a 3 GHz • SHF e EHF: 3 GHz a 300 GHz 8
Problema de Rádio Frequência • Placa de Circuito Impresso com trilha em U • Fonte e Carga conectadas nas extremidades da trilha • Azul: plano terra • Verde: trilha • Vermelho: corrente elétrica Por onde passa a corrente de retorno do plano terra ? 9
Corrente Contínua O caminho mais curto de retorno porque apresenta a menor resistência. 10
Frequência Baixa Além da resistência, o laço fechado pela corrente produz um efeito indutivo devido ao fluxo magnético através da área em amarelo. 11

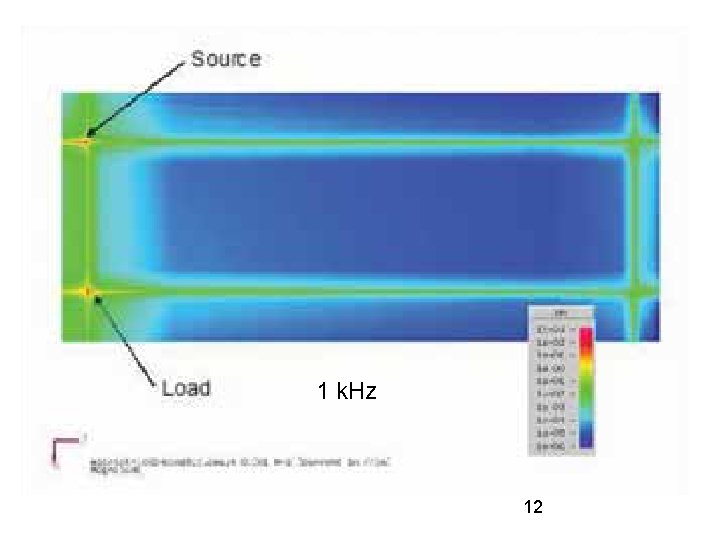

1 k. Hz 12
Frequência Alta À medida que a frequência aumenta, a reatância indutiva passa a ser maior que a resistência, logo o caminho de menor impedância é o que apresenta a menor indutância. 13
1 MHz 14
Linha de Transmissão Quando a corrente de retorno segue por debaixo da trilha, surge um efeito capacitivo que ocorre simultaneamente com o indutivo produzindo uma linha de transmissão. 15
Equações de Maxwell Malha Nó L R C 16
Componentes Ideais 17
Componentes Ideais 18
Componentes Ideais 19
Amplificador 20
Resistor Real • R: resistência desejada • C: capacitância interna do substrato • Rs: resistência de contato dos terminais • L: indutância dos terminais • Cp: capacitância externa dos terminais 21
Resistor Real 22
Resistor Real 23
Capacitor Real • Rp: resistência de fuga (dielétrico) • C: capacitância desejada • R: resistência de contato dos terminais • ESR (external series resistance) • L: indutância dos terminais • Cp: capacitância externa dos terminais 24
25
26
Indutor Real • R: resistência do fio • L: indutância desejada • C: capacitância entre espiras 27
28
Transformador • L 1 e L 2: autoindutâncias desejadas • M: indutância mútua desejada • R 1 e R 2: resistências dos fios • C 1 e C 2: capacitâncias entre espiras • C 12: capacitância entre enrolamentos 29
M L 1. L 2>M² R 1, R 2 30
Diodo 31
Diodo • Schottky: junção metal-semicondutor • Detetor • Misturador • Varactor: junção gradualmente dopada • Capacitância controlada por tensão • PIN: semicondutor não dopado na junção • Chave controlada por corrente • Atenuador controlado por corrente 32
Transistor Bipolar 33
Transistor Bipolar • BJT: Bipolar Junction Transistor (Si) • HBT: Heterojunction Bipolar Transistor (Si. Ge, In. Al. As) 34
Transistor Bipolar Modelo de Ebers-Moll para RF 35
Transistor FET 36
Transistor FET • MESFET: Metal-Semiconductor FET (Ga. As, Ga. N, Si. C) • HEMT: High Electron Mobility Transistor (Ga. Al. As) 37

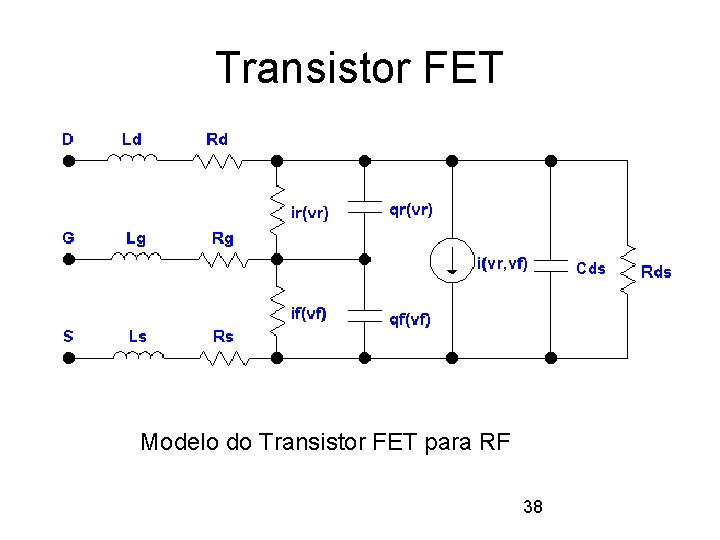

Transistor FET Modelo do Transistor FET para RF 38
