Faculdade de Engenharia Departamento de Engenharia Elétrica Prof. Luiz Sebastião Costa Capítulo 1 RESUMO Revisão de Eletricidade

CONCEITOS BÁSICOS DE ELETRICIDADE GRANDEZAS ELÉTRICAS POTENCIAL ELÉTRICO ++++++++ ------- - d. d. p. [V]

PRODUÇÃO DE UMA FORÇA ELETROMOTRIZ (d. d. p. ) POR ATRITO (ELETRICIDADE ESTÁTICA) Inst Física - USP

PRODUÇÃO DE UMA FORÇA ELETROMOTRIZ (d. d. p. ) PELA AÇÃO DA LUZ (CÉLULAS FOTOVOLTAICAS) POR AÇÃO QUÍMICA (PILHAS e BATERIAS) (CÉLULA de HIDROGÊNIO) Pesquisa sobre células acima

PRODUÇÃO DE UMA FORÇA ELETROMOTRIZ (d. d. p. ) PELA COMPRESSÃO (EFEITO PIEZOELÉTRICO) Ref. : Dr Yamaguchi –bio-eletricidade

PRODUÇÃO DE UMA FORÇA ELETROMOTRIZ (d. d. p. ) POR AQUECIMENTO (EFEITO TERMELÉTRICO) Univ Caxias do Sul – Prof. Valner

PRODUÇÃO DE UMA FORÇA ELETROMOTRIZ (d. d. p. ) POR INDUÇÃO ELETROMAGNÉTICA

PRINCÍPIO DA INDUÇÃO ELETROMAGNÉTICA Lei de Faraday V = f. e. m = B. L. vel V = tensão gerada [V] B = intensidade do campo magnético [Wb] L = comprimento do condutor [m] vel = velocidade do condutor [m/s]

GERADOR MONOFÁSICO ou [V] = velocidade angular sendo f = frequência

GRÁFICO DA TENSÃO GERADA

Gerador

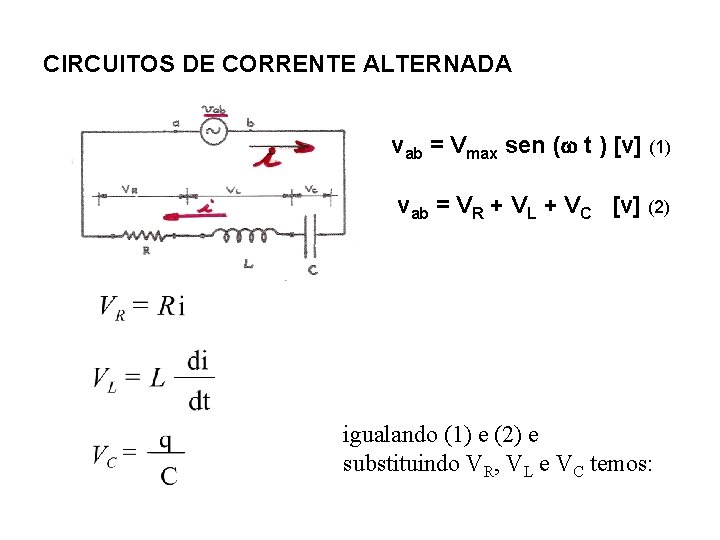

CIRCUITOS DE CORRENTE ALTERNADA vab = Vmax sen ( t ) [v] (1) vab = VR + VL + VC [v] (2) igualando (1) e (2) e substituindo VR, VL e VC temos:

concluindo: V φ I I φ

CASOS PARTICULARES Circuito puramente resistivo I

Circuito puramente indutivo

Circuito puramente capacitivo

Potência em Corrente Alternada – Definição [VA] Circuito resistivo I {>[W ] > [var]}

Potência em Corrente Alternada – Definição [VA] {>[W ] > [var]} Circuito resistivo v I p v

Circuito indutivo p Circuito capacitivo p

POTÊNCIA EM CIRCUITOS DE CORRENTE ALTERNADA por definição: p

p pmed

GERADOR TRIFÁSICO Gerador Monofásico

GRÁFICO DA TENSÃO GERADA

Gerador Trifásico Conjunto de 3 Geradores monofásicos acoplados dentro de uma mesma carcaça, defasados de 120º

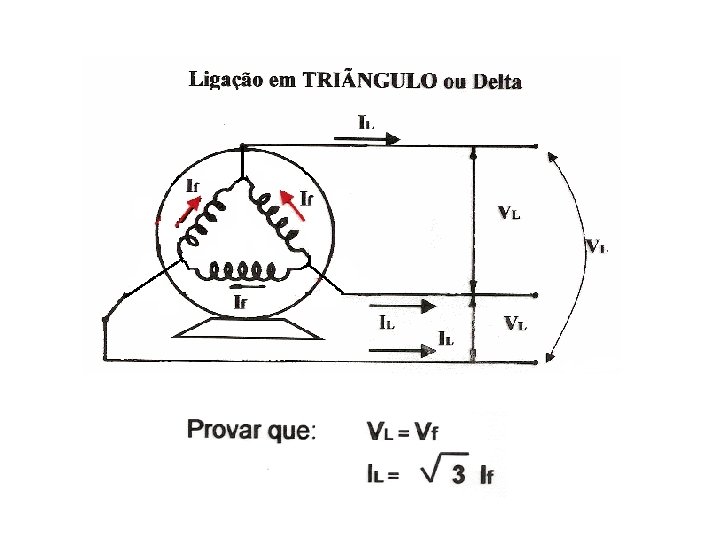

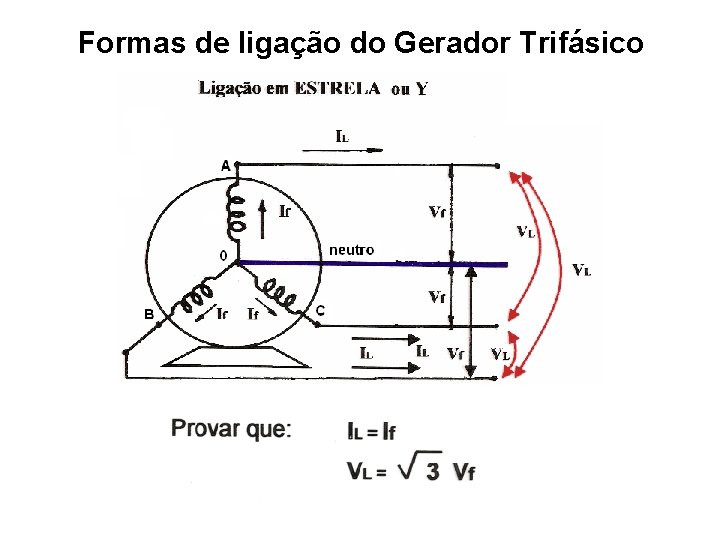

Formas de ligação do Gerador Trifásico
