Circuitos Digitales MDULOS COMBINACIONALES Semana 10 Multiplexor Demultiplexor

Circuitos Digitales MÓDULOS COMBINACIONALES Semana 10 Multiplexor- Demultiplexor buffer de datos Ing. JORGE MOSCOSO SANCHEZ

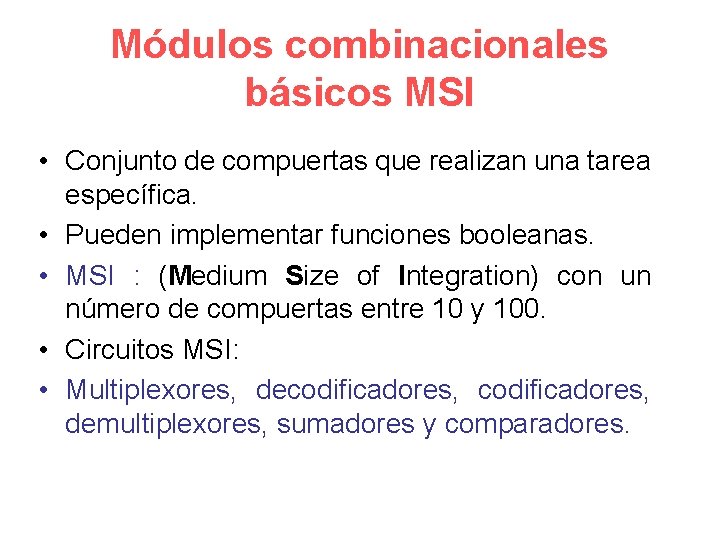

Módulos combinacionales básicos MSI • Conjunto de compuertas que realizan una tarea específica. • Pueden implementar funciones booleanas. • MSI : (Medium Size of Integration) con un número de compuertas entre 10 y 100. • Circuitos MSI: • Multiplexores, decodificadores, demultiplexores, sumadores y comparadores.

• Multiplexaje es la combinación de múltiples canales de información en un medio común de transmisión de alta velocidad. • Multiplexar la información es la mejor manera de aprovechar la utilización de enlaces de alta velocidad

MULTIPLEXORES (MUX) • Selector de Datos. • Permite seleccionar información digital procedente de diversas fuentes a una única línea de salida, por medio de líneas de selección.

Multiplexor de 2 y 4 entradas • Mux 2 -1: Selecciona una línea de datos de entrada (A o B) dependiendo del valor del bit de selección S. • Mux 4

Configuración interna Mux 2 a 1 Controla el paso del dato Mux 4 a 1

Multiplexor Comercial • 74151 • Mux 8 a 1 Salida Habilitación (encendido) 3 líneas de selección 8 entradas de datos Salida negada

Demultiplexores (DEMUX) • El dato D puede tomar solo una salida Y, según la selección de S 0 y S 1. • Los DEMUX son distribuidores de datos. • Demux 1 a 4. Selección de la ruta que toma el dato

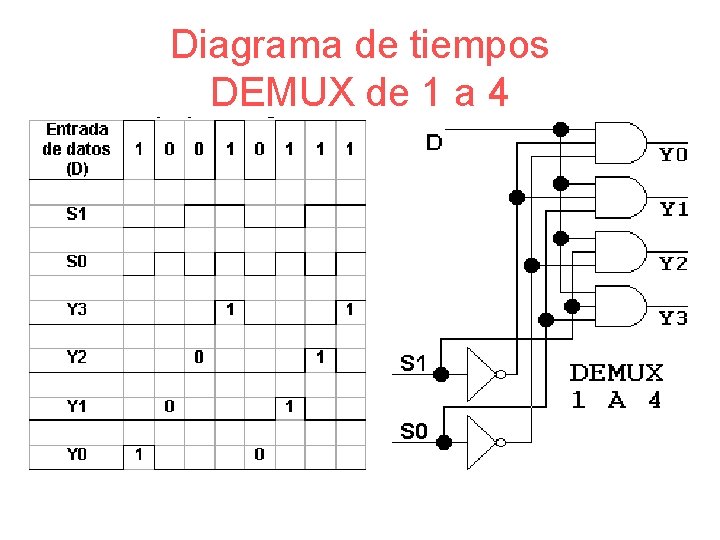

Diagrama de tiempos DEMUX de 1 a 4

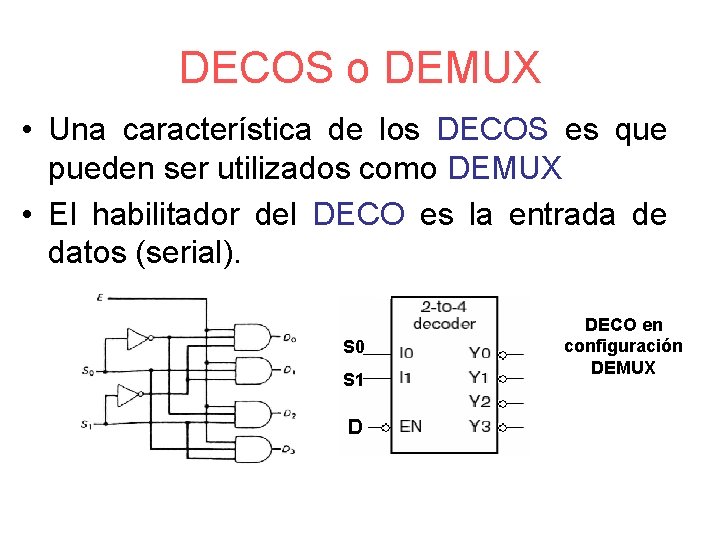

DECOS o DEMUX • Una característica de los DECOS es que pueden ser utilizados como DEMUX • El habilitador del DECO es la entrada de datos (serial). S 0 S 1 DECO en configuración DEMUX

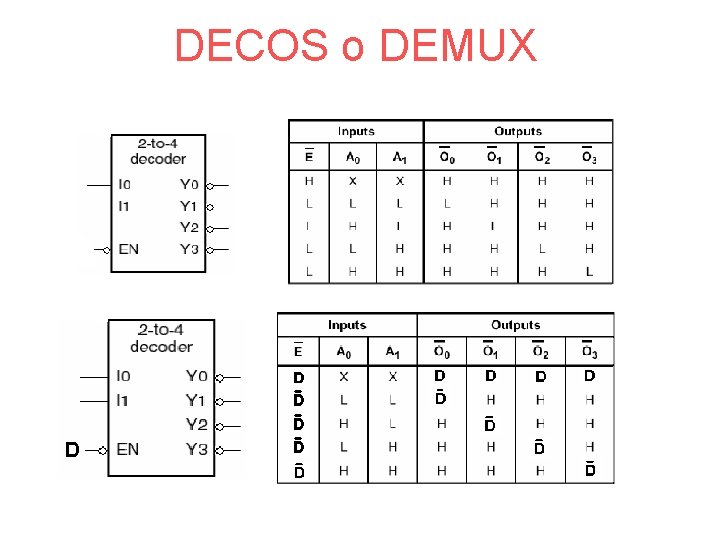

DECOS o DEMUX

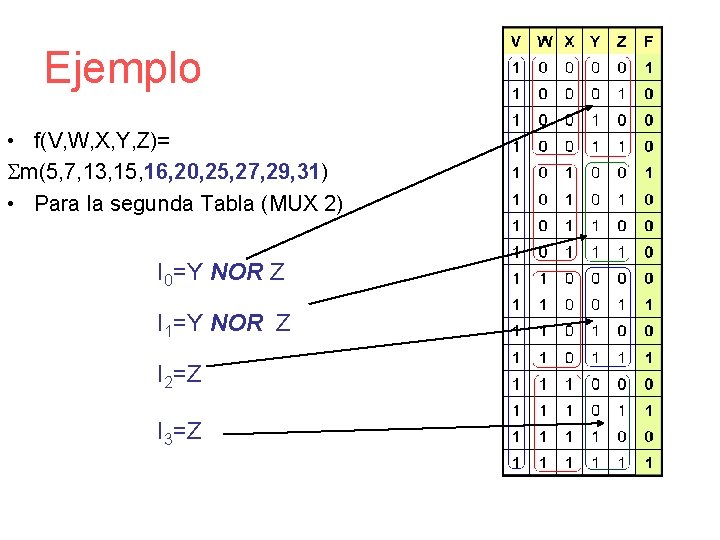

Ejemplo • f(V, W, X, Y, Z)= Sm(5, 7, 13, 15, 16, 20, 25, 27, 29, 31) • Para la segunda Tabla (MUX 2) I 0=Y NOR Z I 1=Y NOR Z I 2=Z I 3=Z

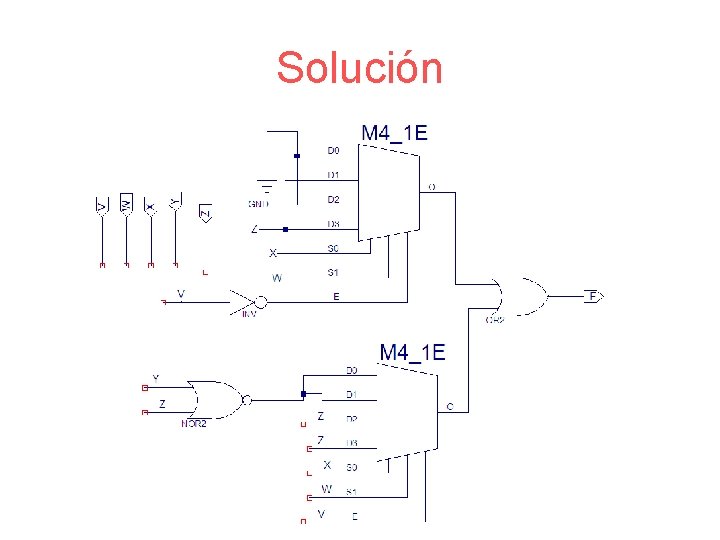

Solución

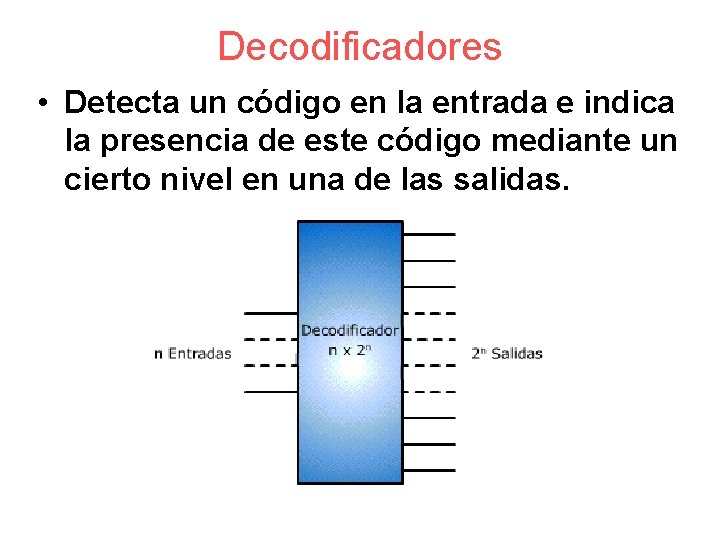

Decodificadores • Detecta un código en la entrada e indica la presencia de este código mediante un cierto nivel en una de las salidas.

Decodificador 2 a 4 • Para cada posible condición de entrada, una y sólo una señal de salida, tendrá el valor de 1 lógico. Código de entrada Salida activa según el código de entrada

Decodificador 2 a 4 • Una salida solo es 1, en una combinación de S 1 y S 0 : • Aplicaciones: *Convertir códigos *Direccionar memorias y periféricos. *Implementar funciones lógicas

Decodificador 2 a 4(Salidas negadas) Habilitador EN S 1 S 0 D 1 D 2 D 3 1 X X 1 1 0 0 1 1 0 1 1 0

Decodificador 2 a 4 comercial • • Líneas de selección A y B Enable : G (Habilitación) Salidas: Y 0, Y 1, Y 2 Y 3 Salidas activas en bajo. Dos decodificadores de 2 a 4 en un solo CI

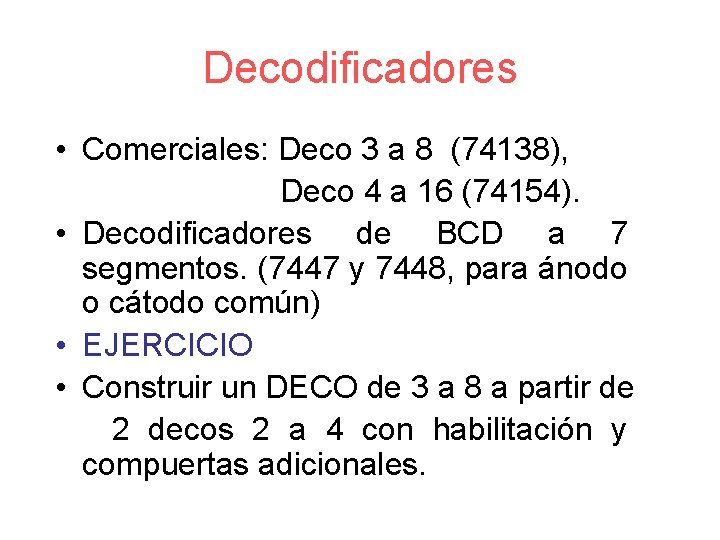

Decodificadores • Comerciales: Deco 3 a 8 (74138), Deco 4 a 16 (74154). • Decodificadores de BCD a 7 segmentos. (7447 y 7448, para ánodo o cátodo común) • EJERCICIO • Construir un DECO de 3 a 8 a partir de 2 decos 2 a 4 con habilitación y compuertas adicionales.

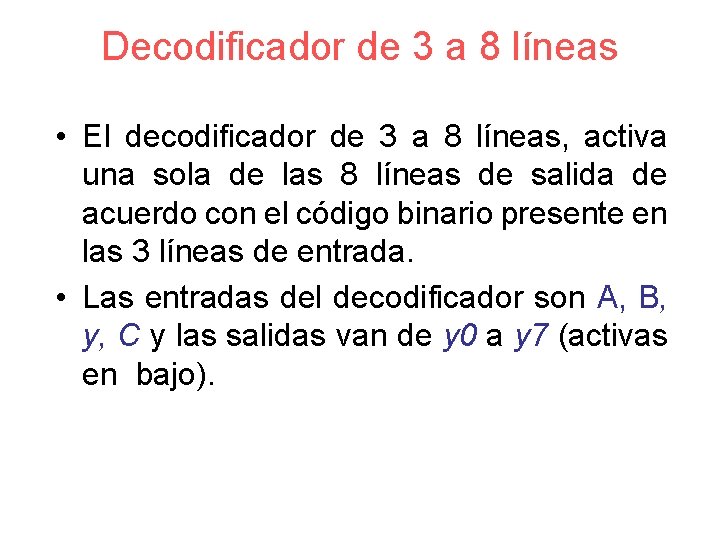

Decodificador de 3 a 8 líneas • El decodificador de 3 a 8 líneas, activa una sola de las 8 líneas de salida de acuerdo con el código binario presente en las 3 líneas de entrada. • Las entradas del decodificador son A, B, y, C y las salidas van de y 0 a y 7 (activas en bajo).

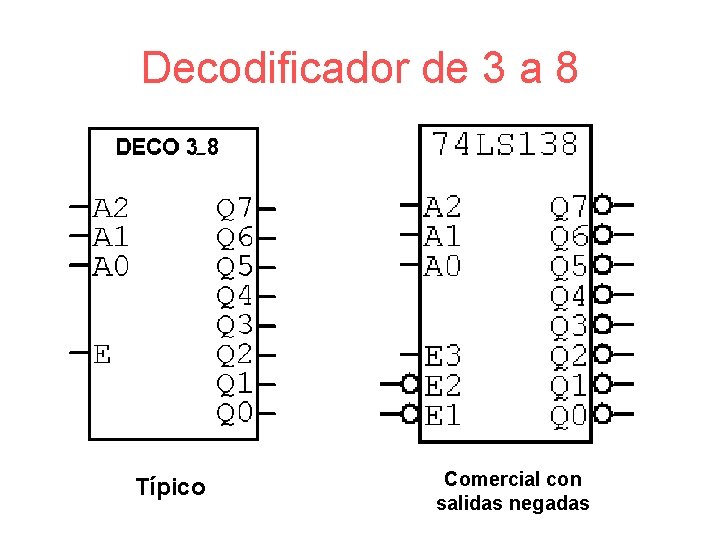

Decodificador de 3 a 8 Típico Comercial con salidas negadas

Implementación de funciones lógicas usando decodificadores • C=Sx, y, z(2, 3, 6, 7) x y z C 0 0 0 1 0 1 1 0 0 0 1 0 1 1 1 1 1 Solo se toman las salidas que se activan

Ejemplo SOP Teorema de De. Morgan (X’Y’)’=X+Y POS

Conexion de decodificadores en paralelo • Construir un decodificador de 4 a 16 con dos deco 3 a 8

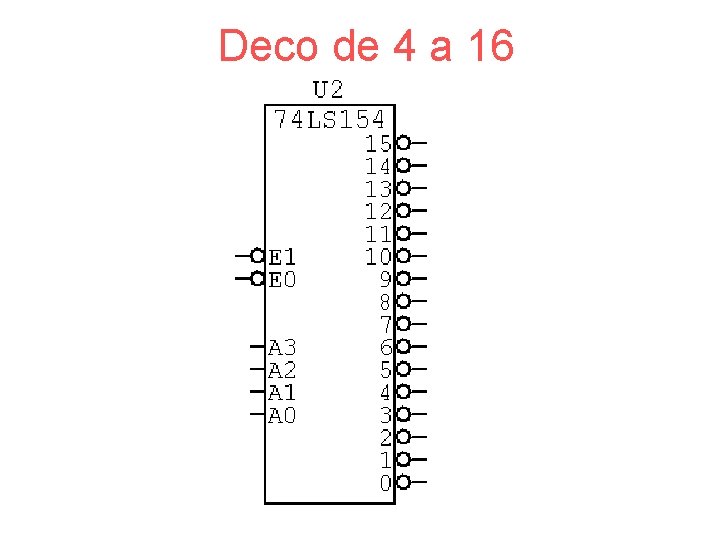

Deco de 4 a 16
