TE 804 Eletrodinâmica Computacional Prof. Wilson Artuzi

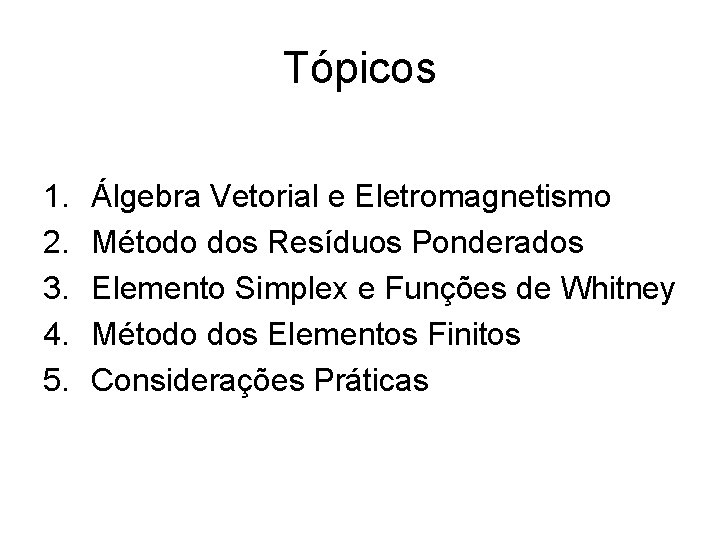

Tópicos 1. 2. 3. 4. 5. Álgebra Vetorial e Eletromagnetismo Método dos Resíduos Ponderados Elemento Simplex e Funções de Whitney Método dos Elementos Finitos Considerações Práticas

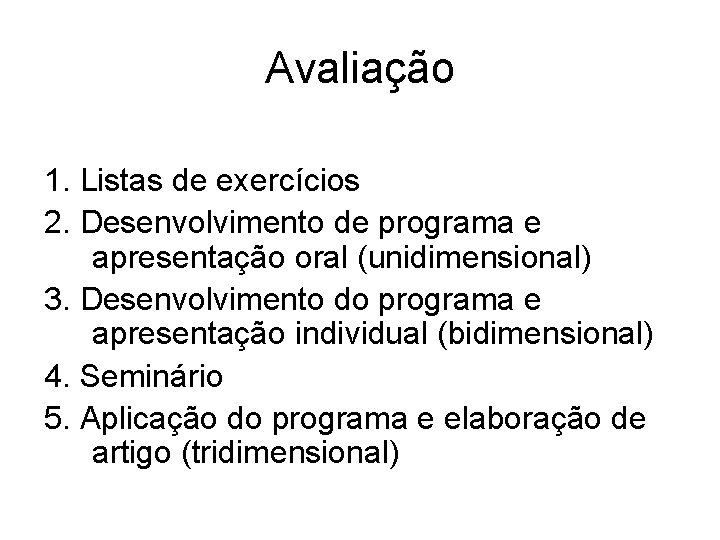

Avaliação 1. Listas de exercícios 2. Desenvolvimento de programa e apresentação oral (unidimensional) 3. Desenvolvimento do programa e apresentação individual (bidimensional) 4. Seminário 5. Aplicação do programa e elaboração de artigo (tridimensional)

Evolução dos Métodos Numéricos • Aplicação específica • Muito algebrismo • Pouco cálculo numérico • Aplicação geral • Pouco algebrismo • Muito cálculo numérico

Introdução Qual é a função que melhor representa os pontos no gráfico?

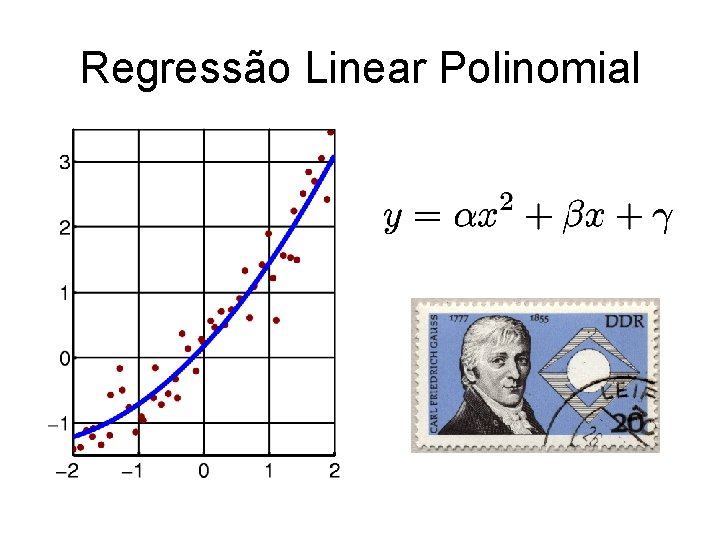

Regressão Linear Polinomial

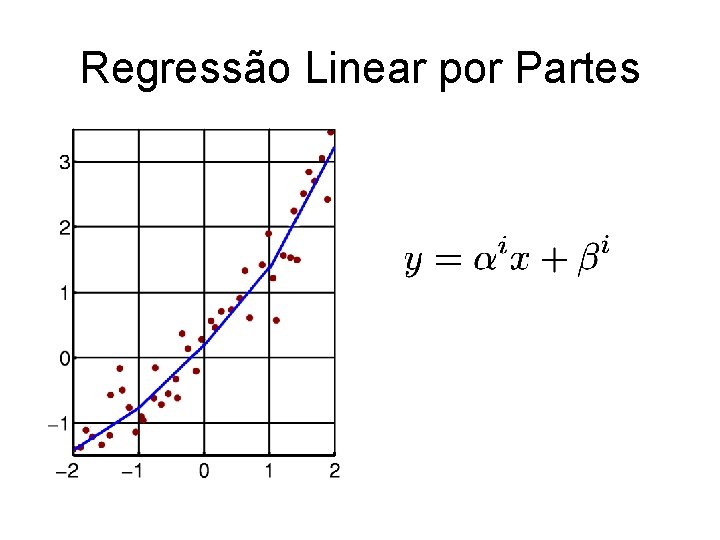

Regressão Linear por Partes

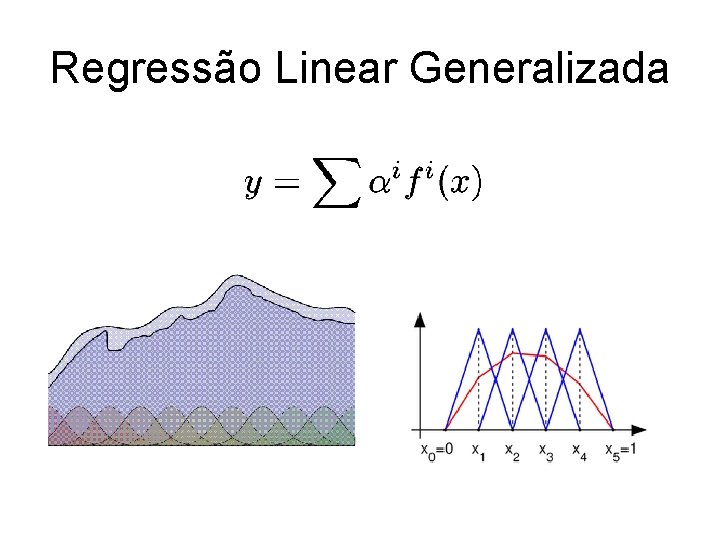

Regressão Linear Generalizada

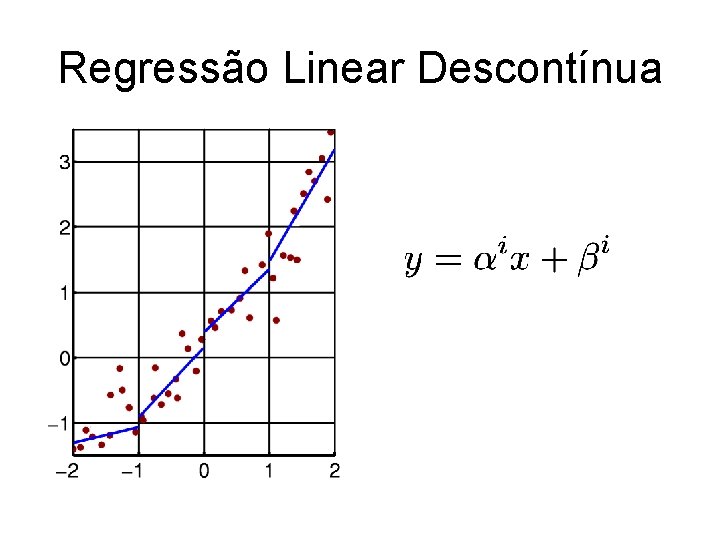

Regressão Linear Descontínua

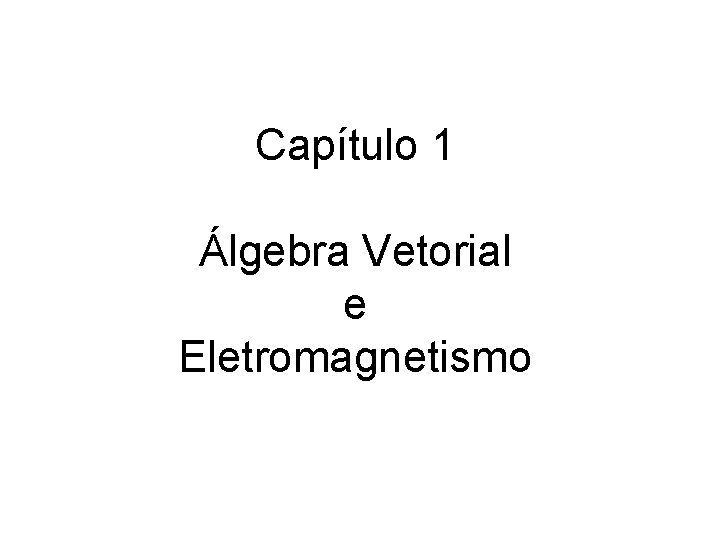

Capítulo 1 Álgebra Vetorial e Eletromagnetismo

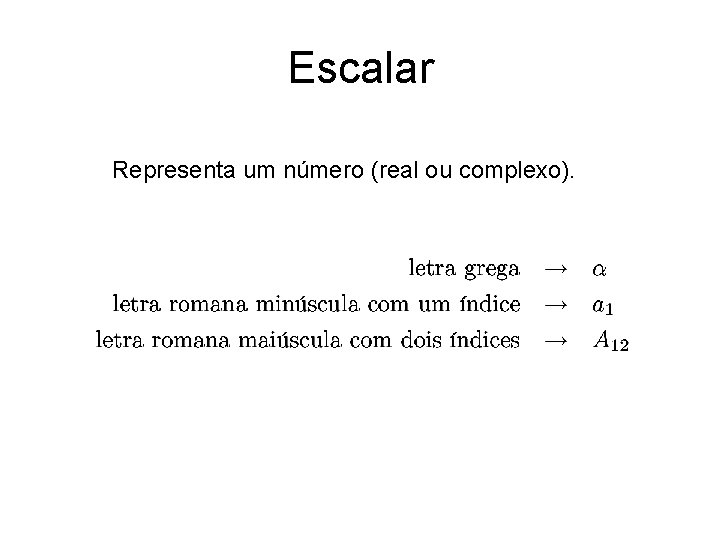

Escalar Representa um número (real ou complexo).

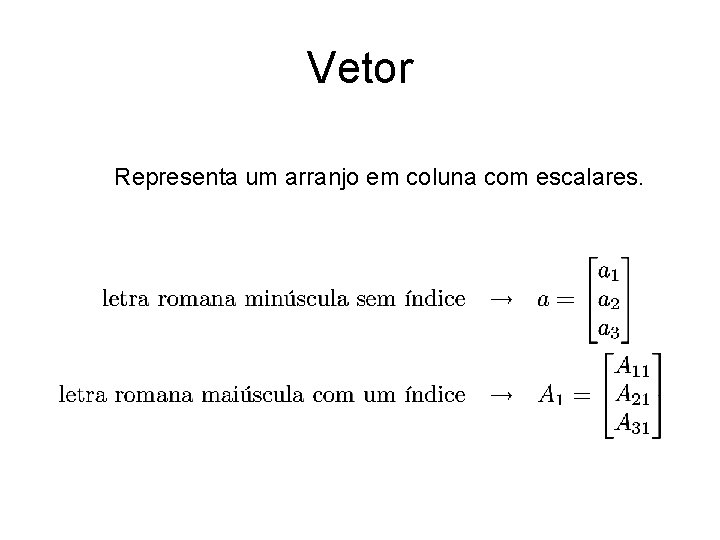

Vetor Representa um arranjo em coluna com escalares.

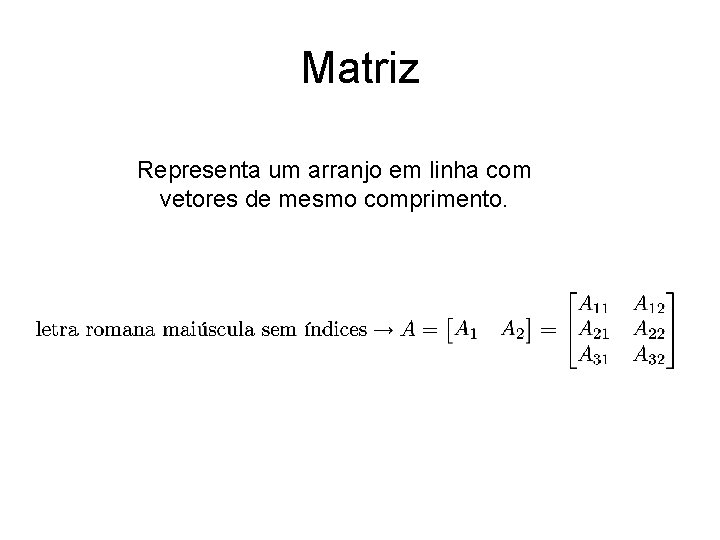

Matriz Representa um arranjo em linha com vetores de mesmo comprimento.

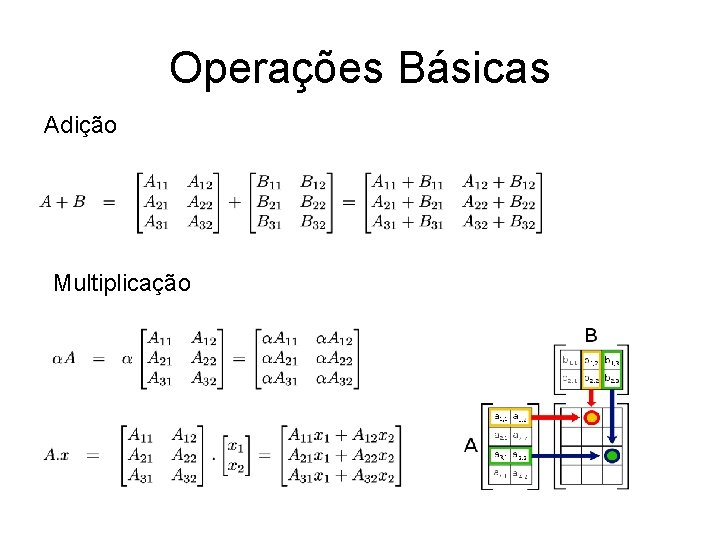

Operações Básicas Adição Multiplicação

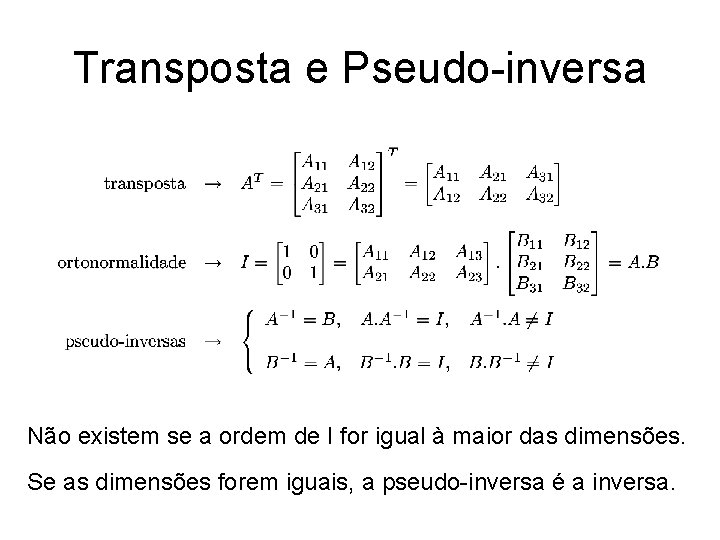

Transposta e Pseudo-inversa Não existem se a ordem de I for igual à maior das dimensões. Se as dimensões forem iguais, a pseudo-inversa é a inversa.

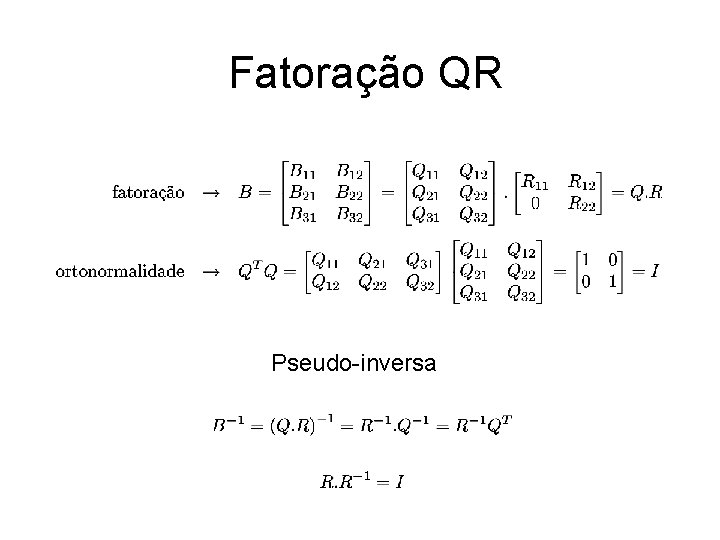

Fatoração QR Pseudo-inversa

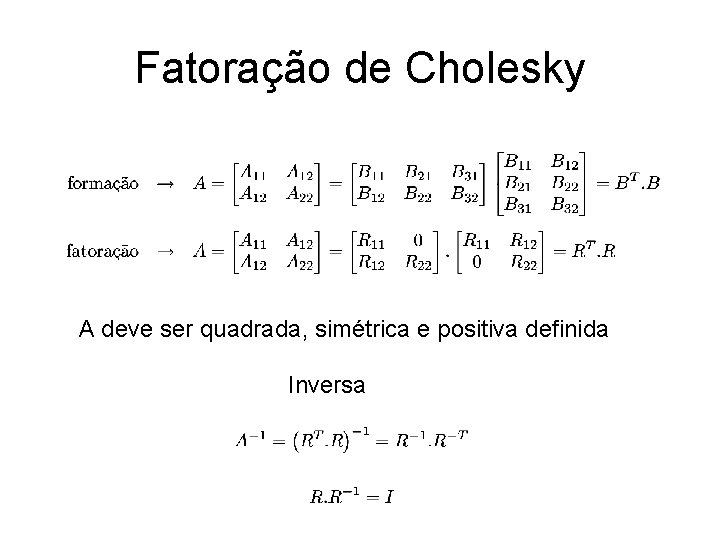

Fatoração de Cholesky A deve ser quadrada, simétrica e positiva definida Inversa

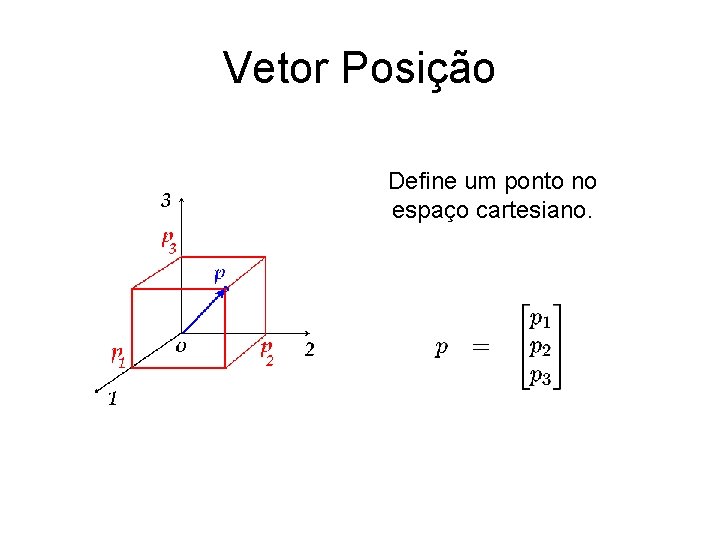

Vetor Posição Define um ponto no espaço cartesiano.

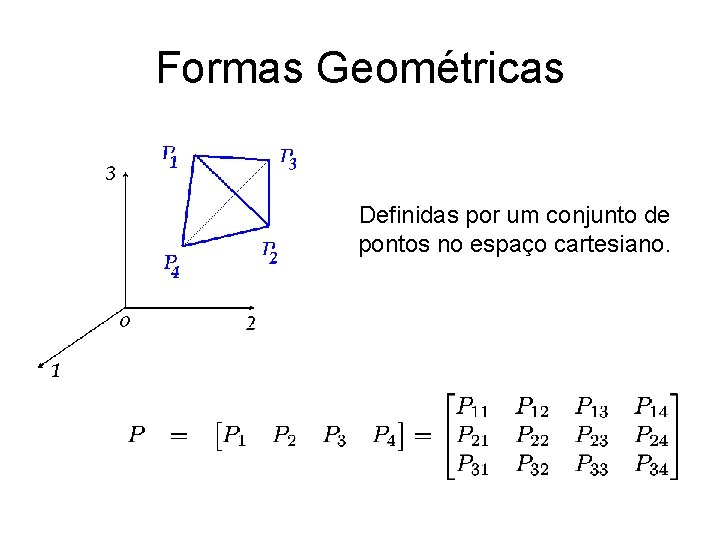

Formas Geométricas Definidas por um conjunto de pontos no espaço cartesiano.

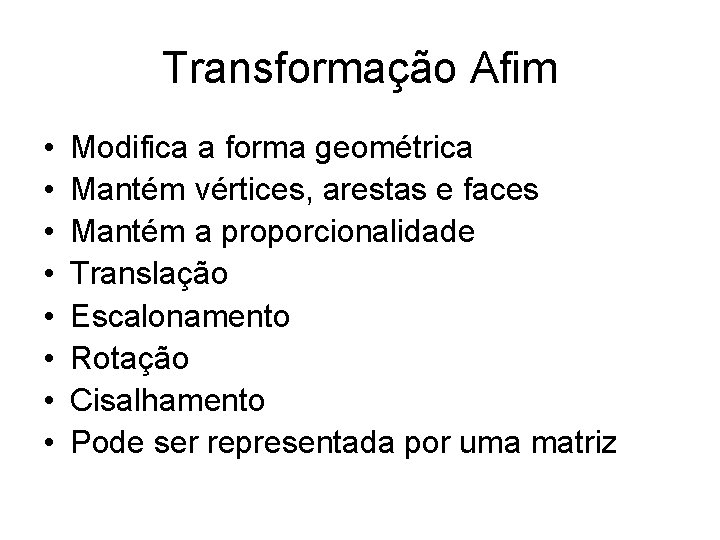

Transformação Afim • • Modifica a forma geométrica Mantém vértices, arestas e faces Mantém a proporcionalidade Translação Escalonamento Rotação Cisalhamento Pode ser representada por uma matriz

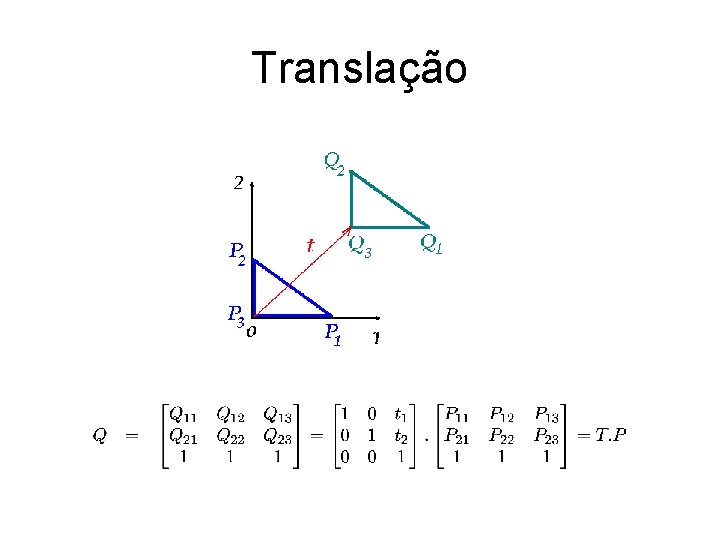

Translação

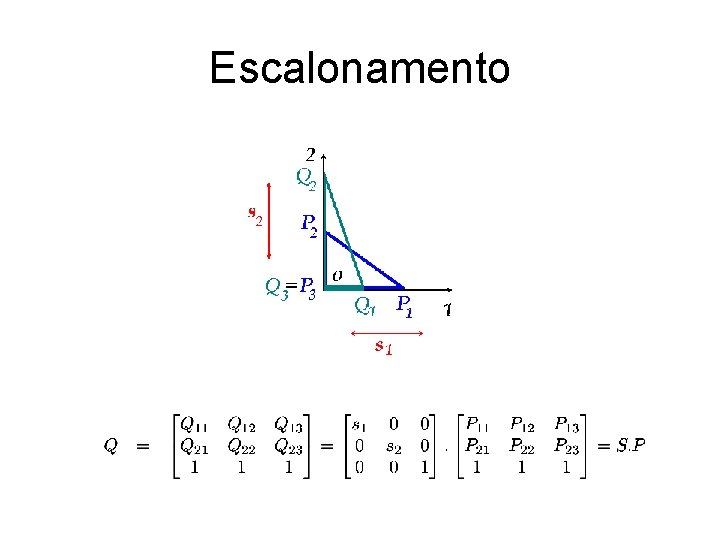

Escalonamento

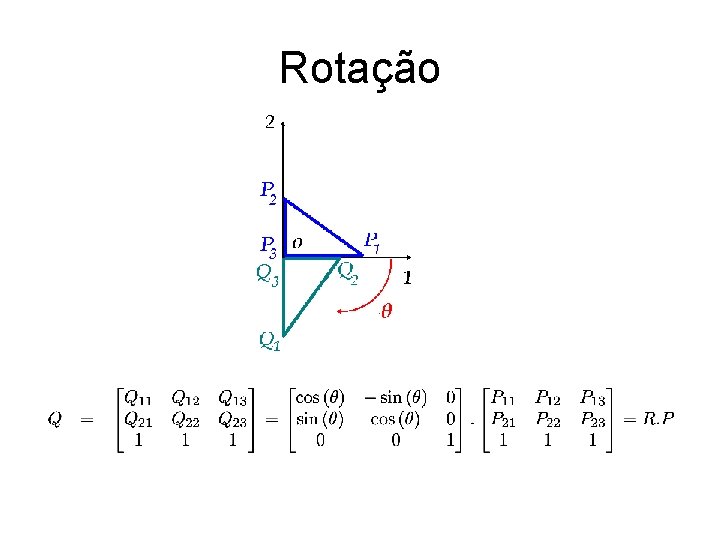

Rotação

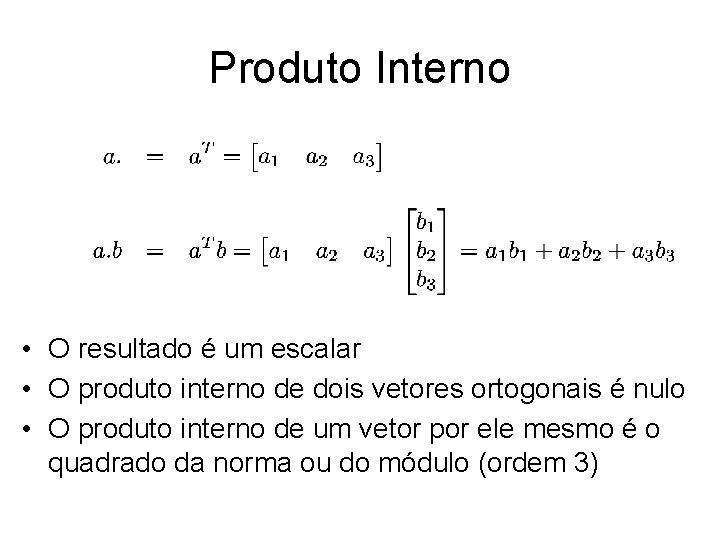

Produto Interno • O resultado é um escalar • O produto interno de dois vetores ortogonais é nulo • O produto interno de um vetor por ele mesmo é o quadrado da norma ou do módulo (ordem 3)

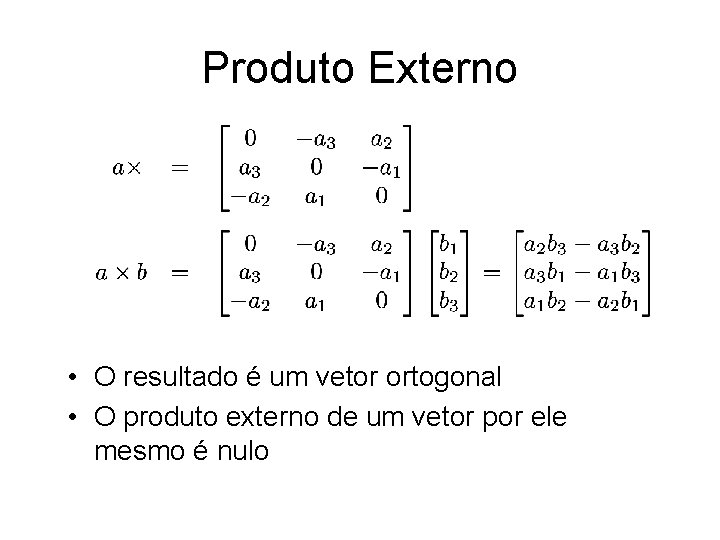

Produto Externo • O resultado é um vetor ortogonal • O produto externo de um vetor por ele mesmo é nulo

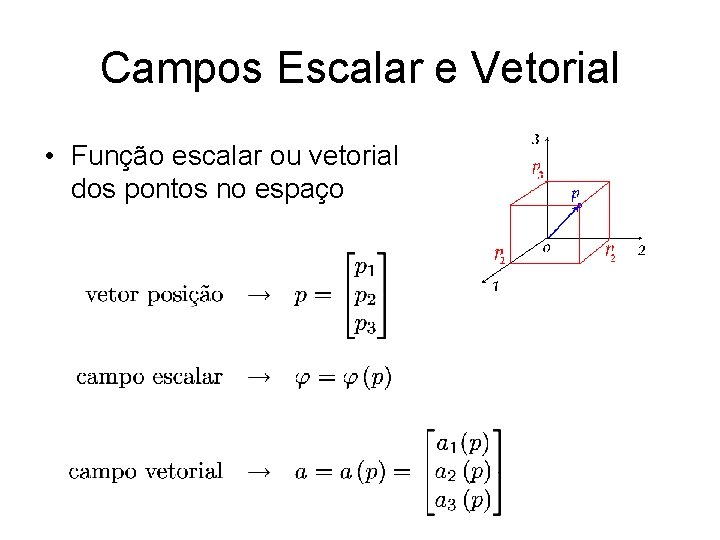

Campos Escalar e Vetorial • Função escalar ou vetorial dos pontos no espaço

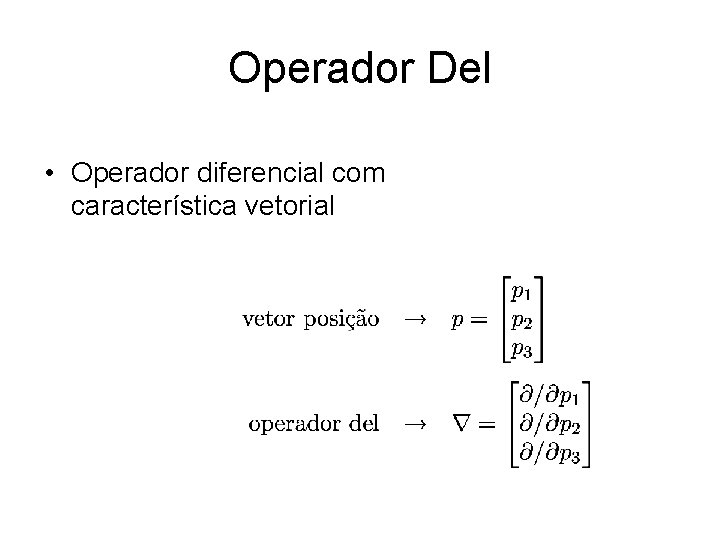

Operador Del • Operador diferencial com característica vetorial

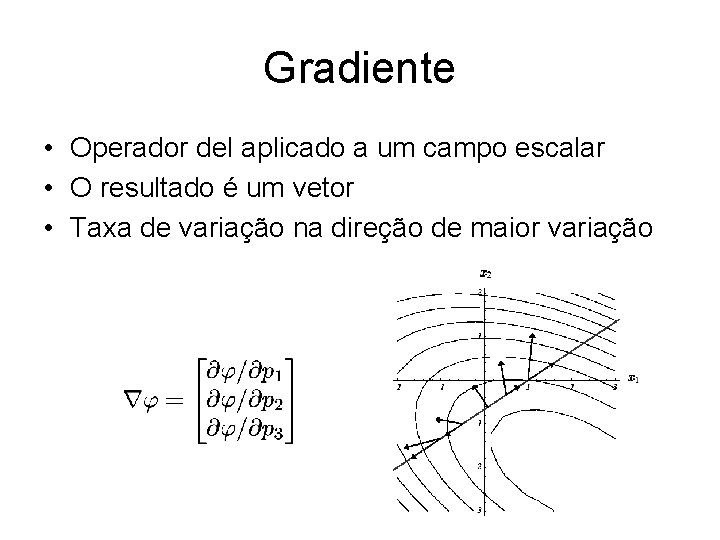

Gradiente • Operador del aplicado a um campo escalar • O resultado é um vetor • Taxa de variação na direção de maior variação

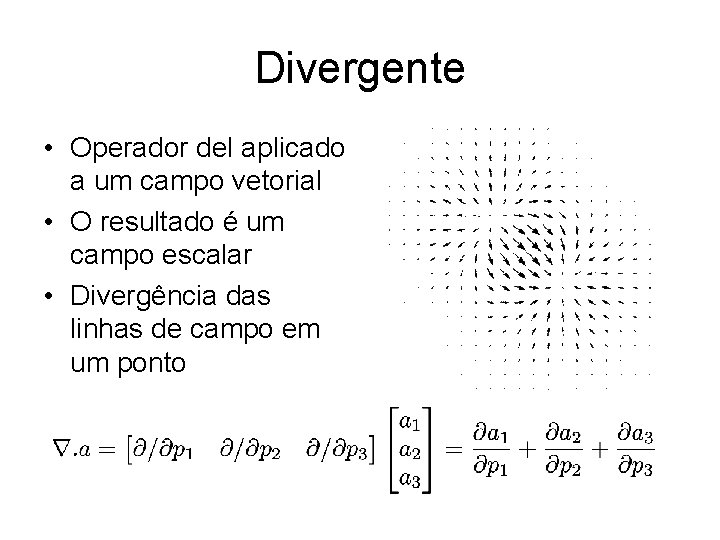

Divergente • Operador del aplicado a um campo vetorial • O resultado é um campo escalar • Divergência das linhas de campo em um ponto

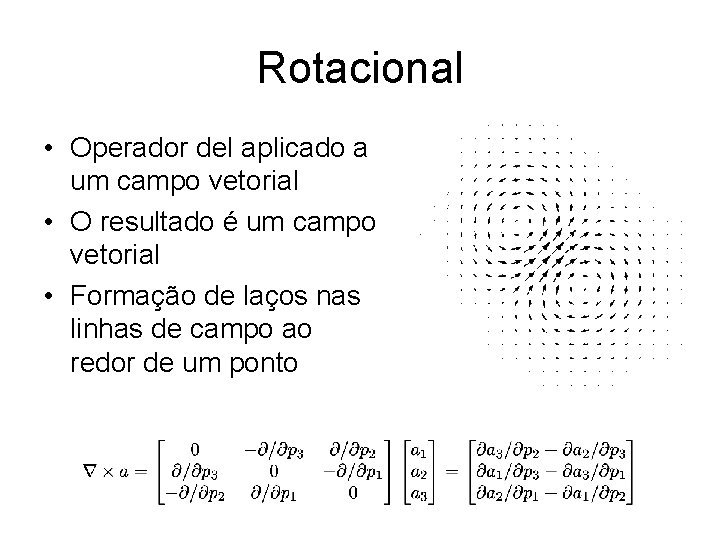

Rotacional • Operador del aplicado a um campo vetorial • O resultado é um campo vetorial • Formação de laços nas linhas de campo ao redor de um ponto

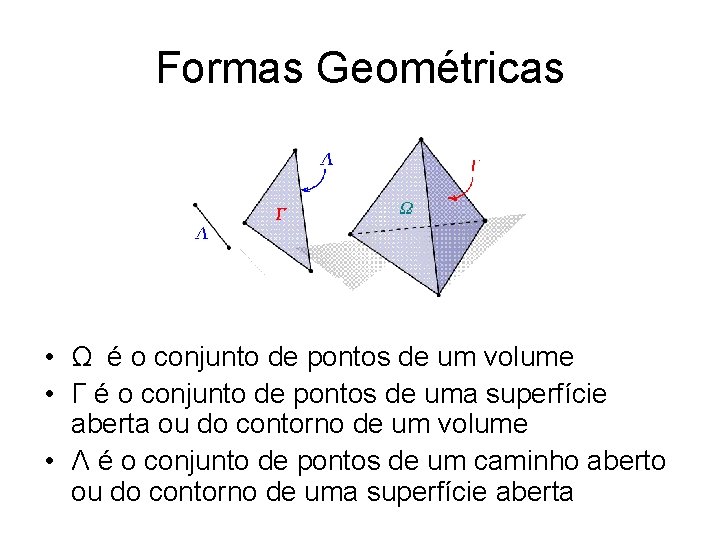

Formas Geométricas • Ω é o conjunto de pontos de um volume • Γ é o conjunto de pontos de uma superfície aberta ou do contorno de um volume • Λ é o conjunto de pontos de um caminho aberto ou do contorno de uma superfície aberta

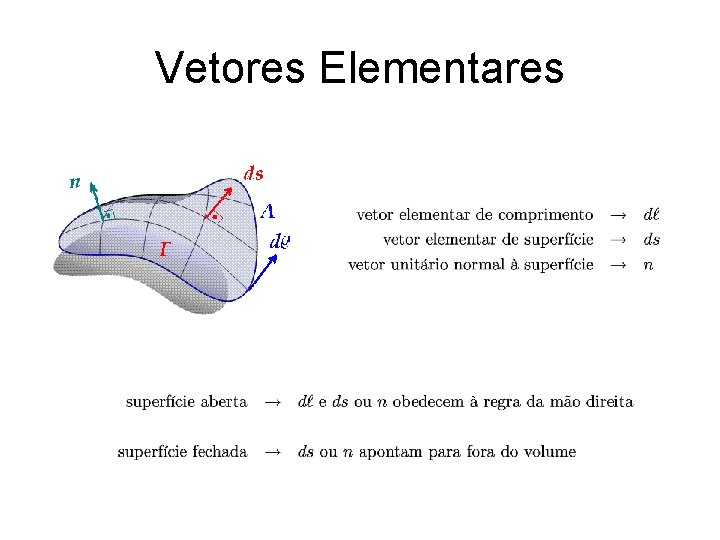

Vetores Elementares

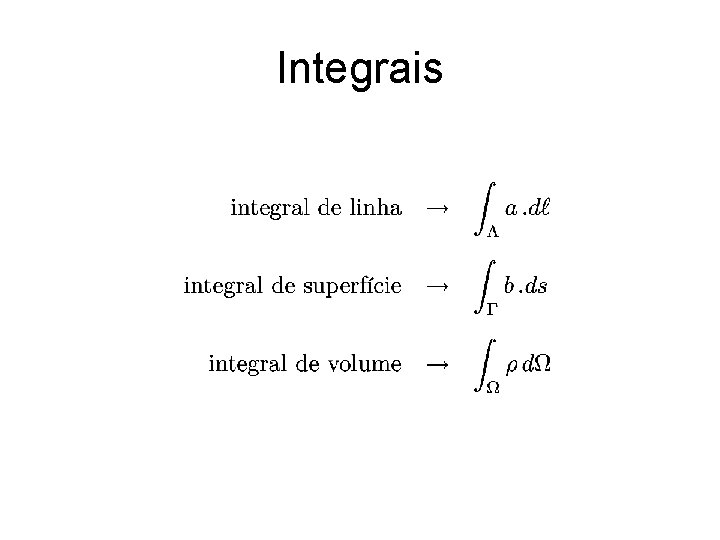

Integrais

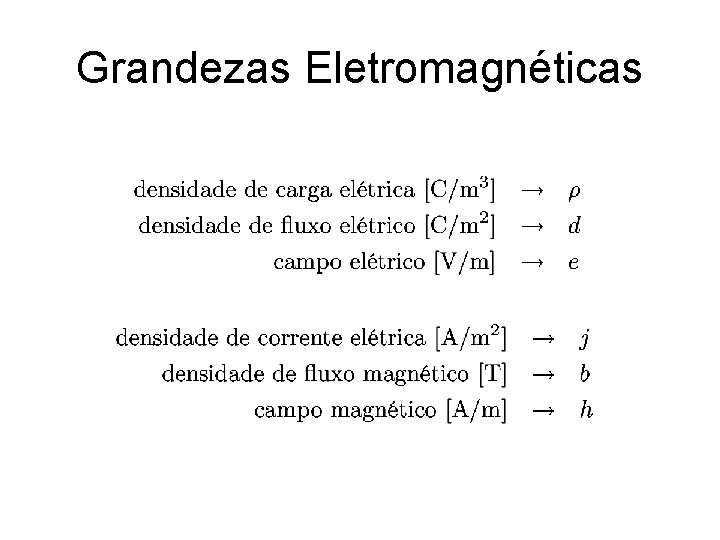

Grandezas Eletromagnéticas

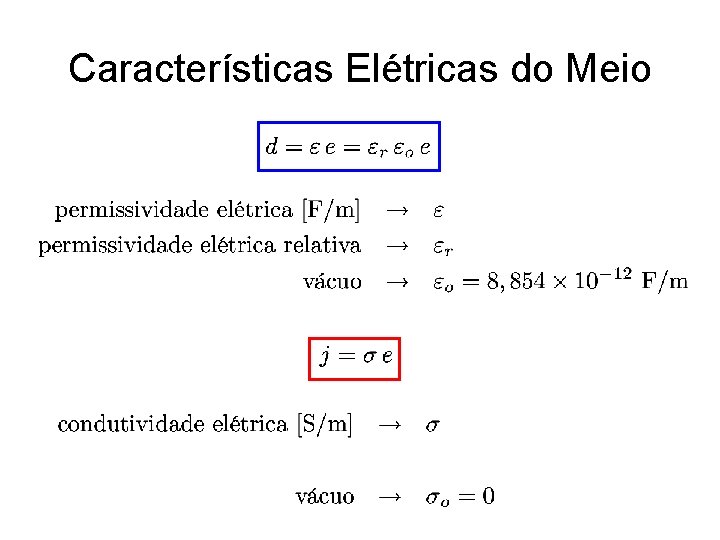

Características Elétricas do Meio

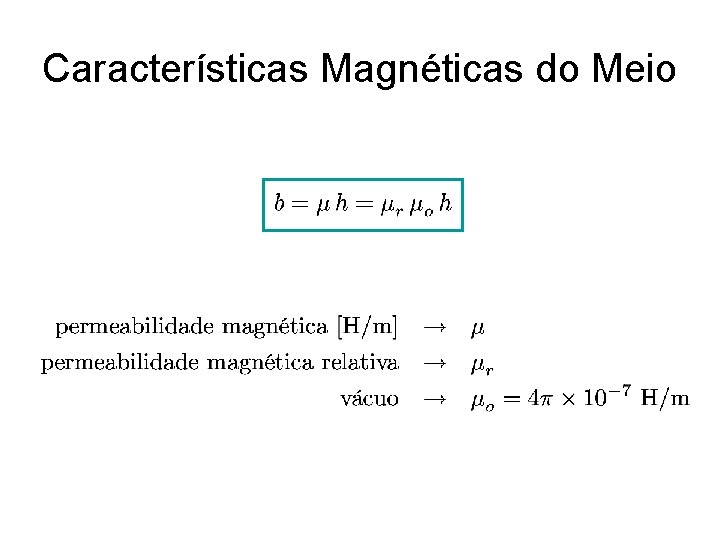

Características Magnéticas do Meio

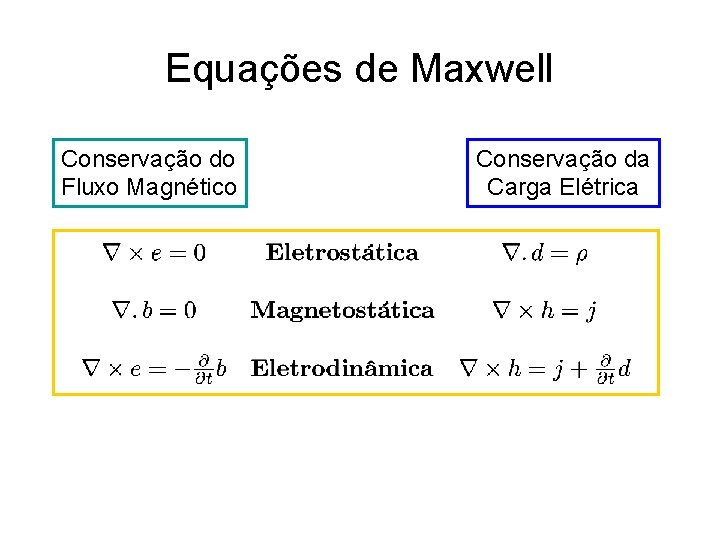

Equações de Maxwell Conservação do Fluxo Magnético Conservação da Carga Elétrica

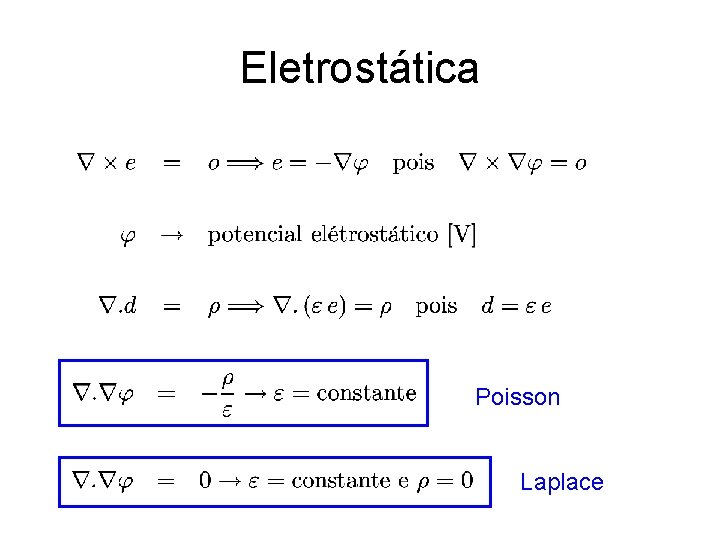

Eletrostática Poisson Laplace

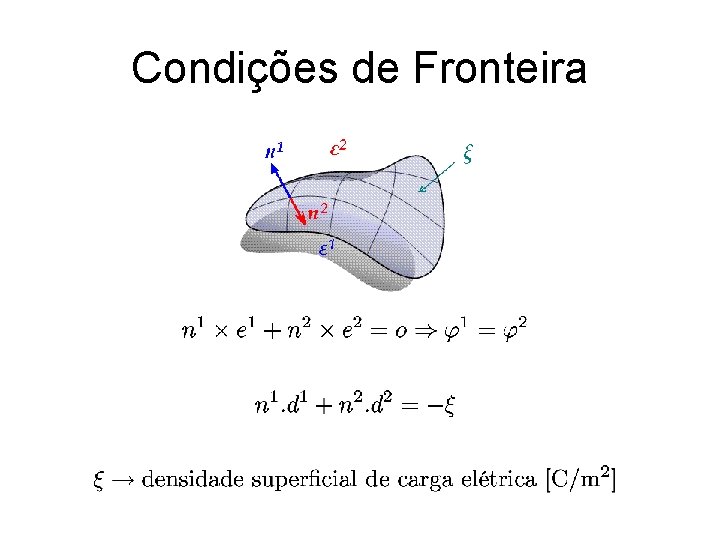

Condições de Fronteira

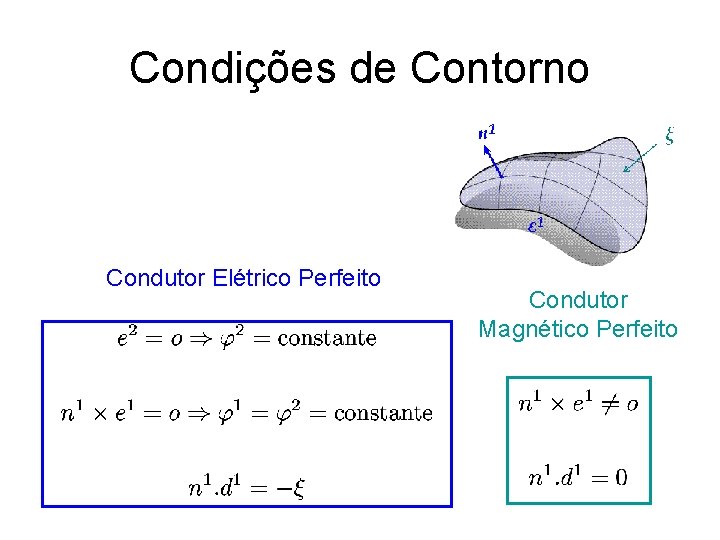

Condições de Contorno Condutor Elétrico Perfeito Condutor Magnético Perfeito

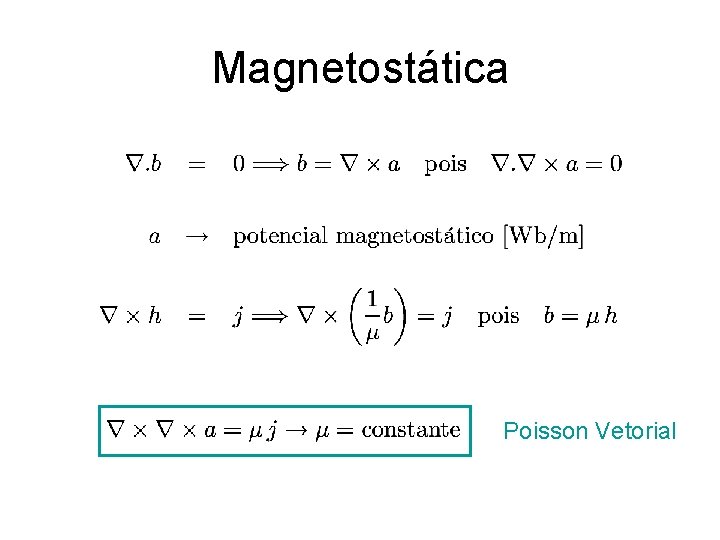

Magnetostática Poisson Vetorial

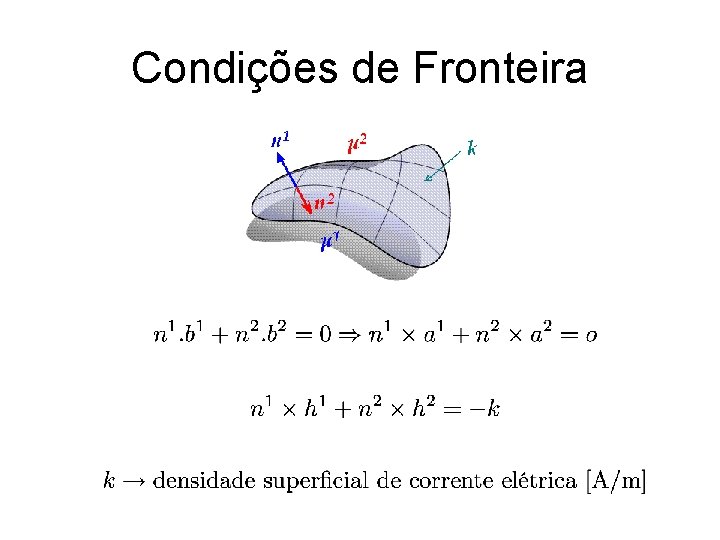

Condições de Fronteira

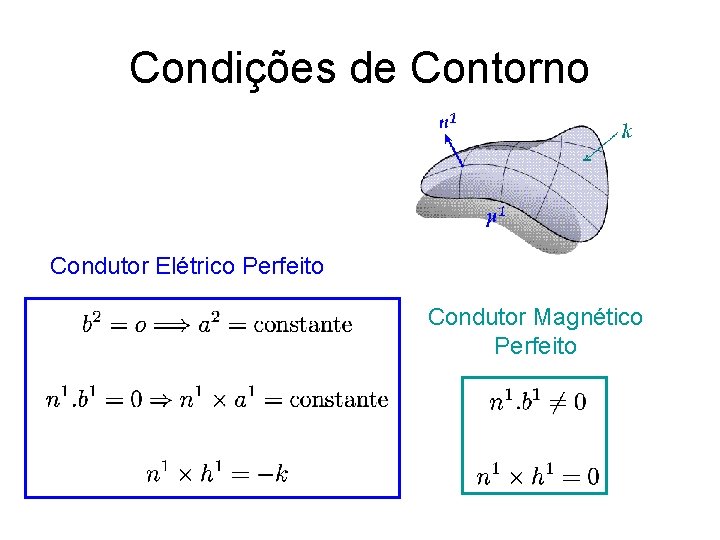

Condições de Contorno Condutor Elétrico Perfeito Condutor Magnético Perfeito

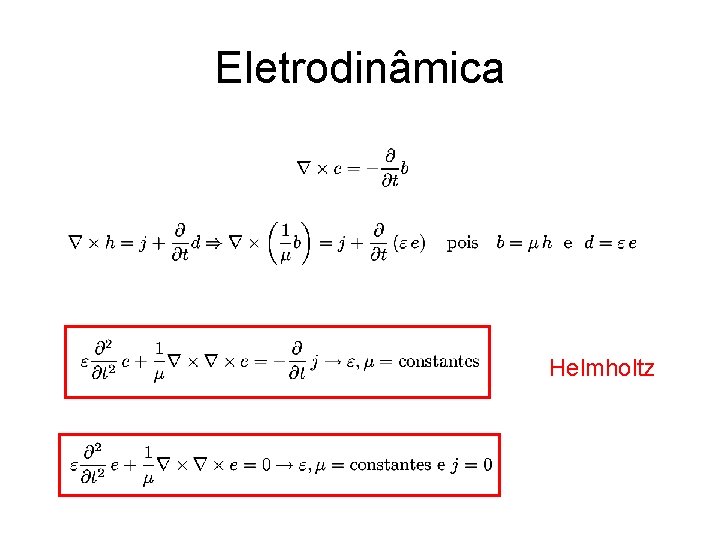

Eletrodinâmica Helmholtz

Condições de Fronteira

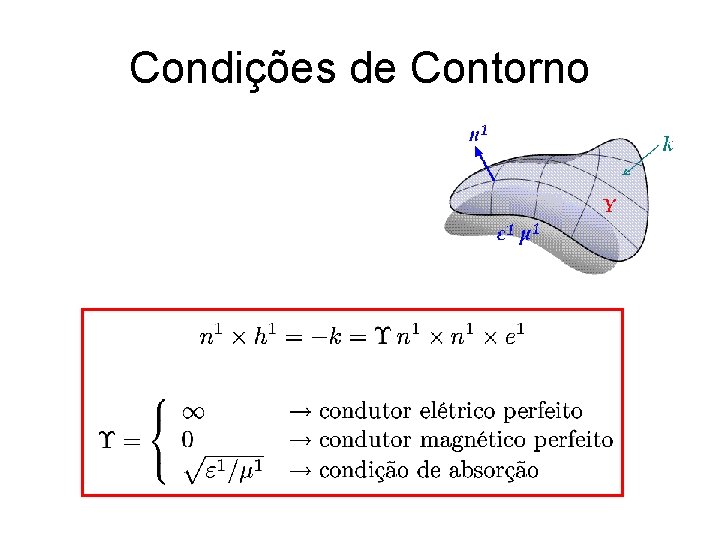

Condições de Contorno
