CAP 2 RESPOSTA EM FREQNCIA TE 054 CIRCUITOS

CAP. 2 RESPOSTA EM FREQÜÊNCIA TE 054 CIRCUITOS ELETRÔNICOS LINEARES 1

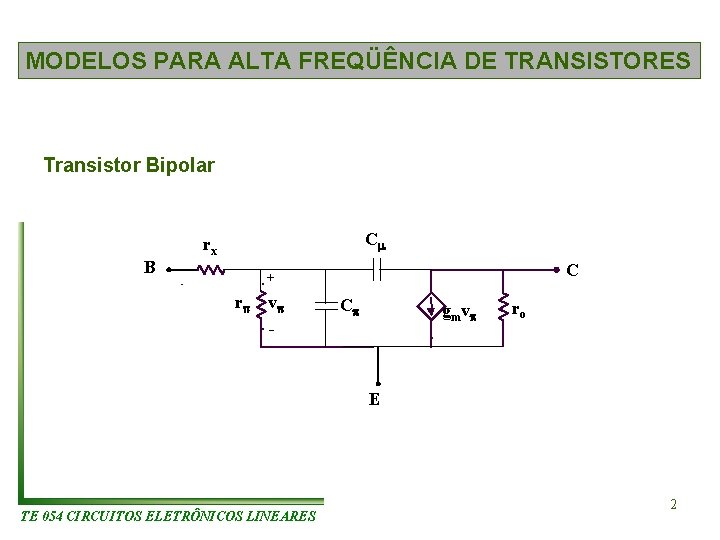

MODELOS PARA ALTA FREQÜÊNCIA DE TRANSISTORES Transistor Bipolar B C rx C + r v - C gmv ro E TE 054 CIRCUITOS ELETRÔNICOS LINEARES 2

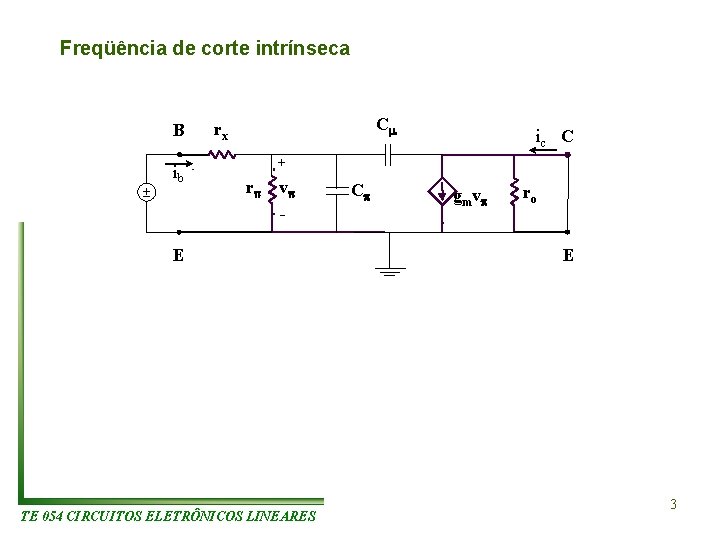

Freqüência de corte intrínseca B ib C rx ic C + r v - E TE 054 CIRCUITOS ELETRÔNICOS LINEARES C gmv ro E 3

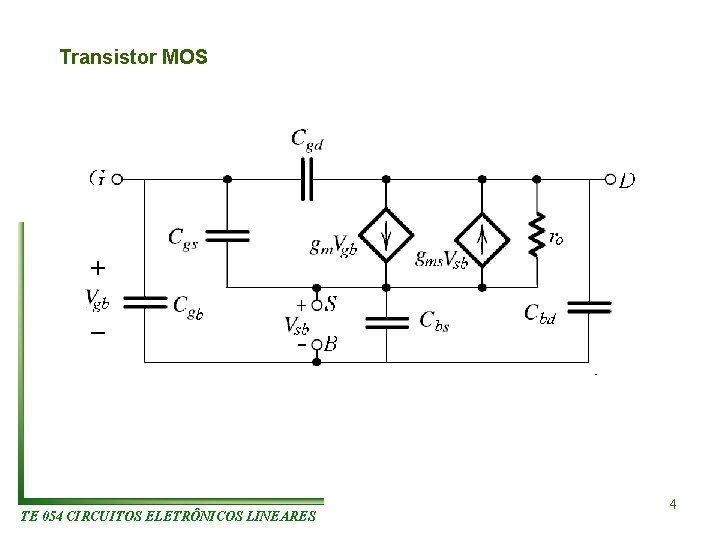

Transistor MOS TE 054 CIRCUITOS ELETRÔNICOS LINEARES 4

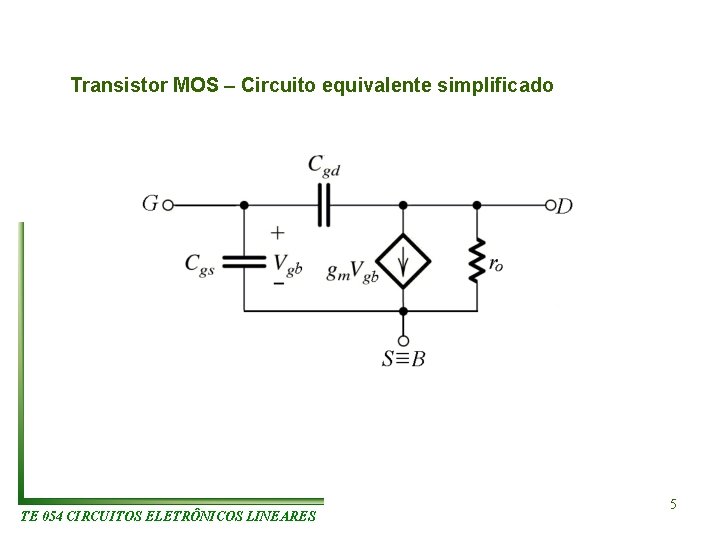

Transistor MOS – Circuito equivalente simplificado TE 054 CIRCUITOS ELETRÔNICOS LINEARES 5

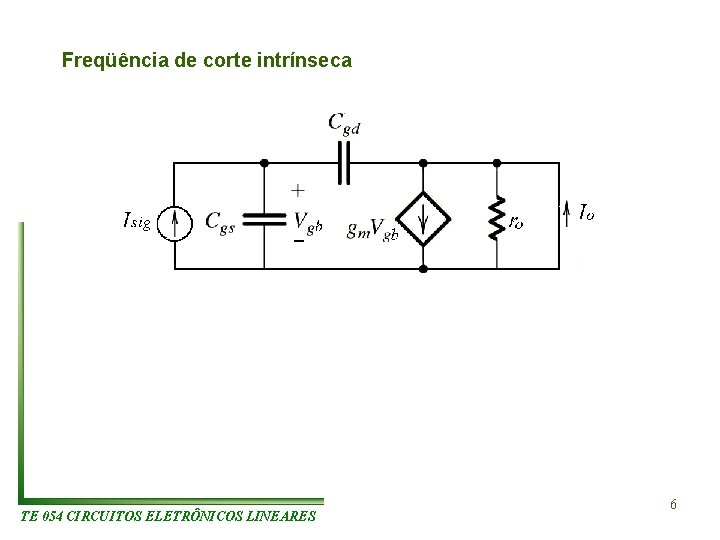

Freqüência de corte intrínseca TE 054 CIRCUITOS ELETRÔNICOS LINEARES 6

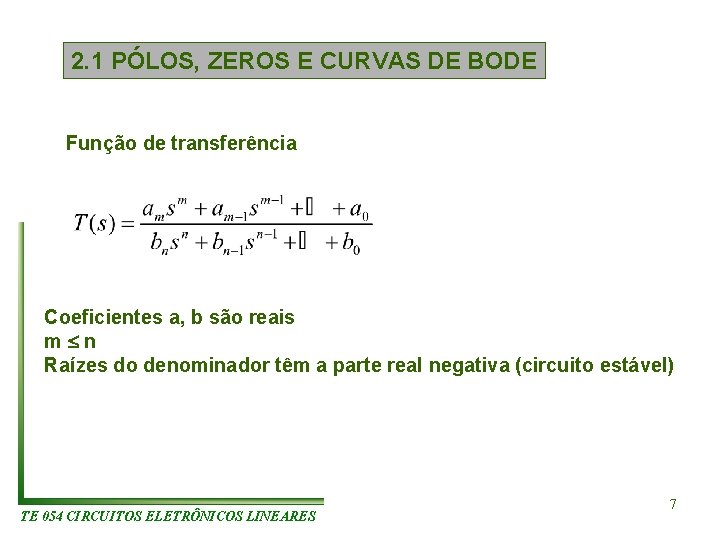

2. 1 PÓLOS, ZEROS E CURVAS DE BODE Função de transferência Coeficientes a, b são reais m n Raízes do denominador têm a parte real negativa (circuito estável) TE 054 CIRCUITOS ELETRÔNICOS LINEARES 7

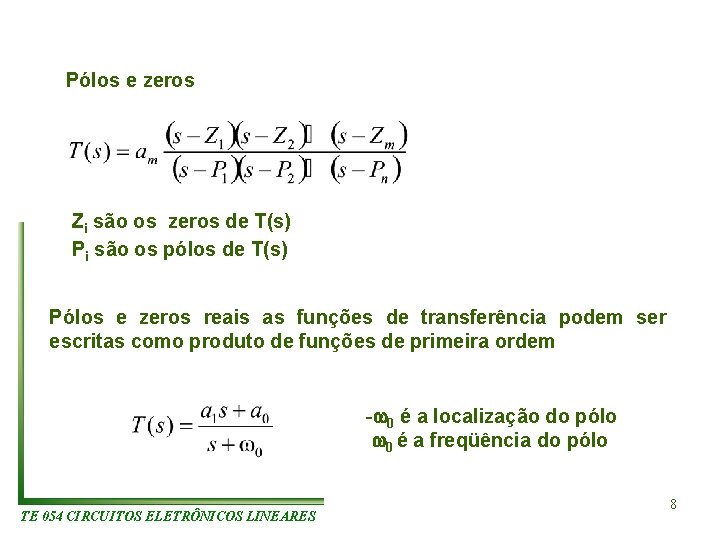

Pólos e zeros Zi são os zeros de T(s) Pi são os pólos de T(s) Pólos e zeros reais as funções de transferência podem ser escritas como produto de funções de primeira ordem - 0 é a localização do pólo 0 é a freqüência do pólo TE 054 CIRCUITOS ELETRÔNICOS LINEARES 8

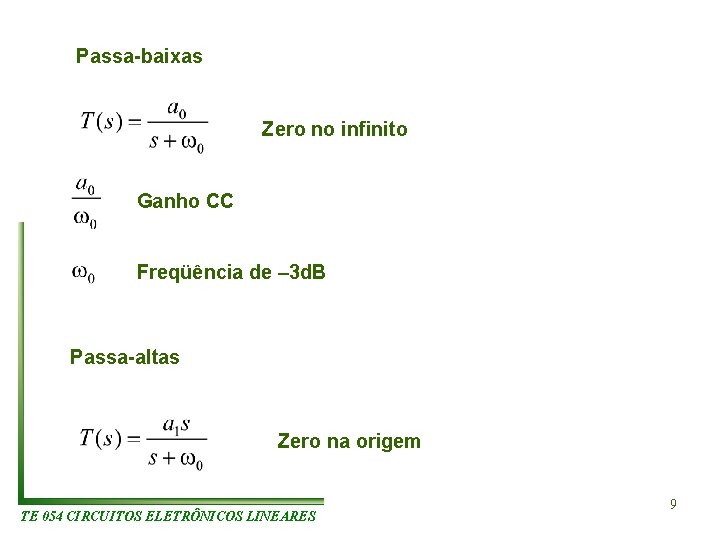

Passa-baixas Zero no infinito Ganho CC Freqüência de – 3 d. B Passa-altas Zero na origem TE 054 CIRCUITOS ELETRÔNICOS LINEARES 9

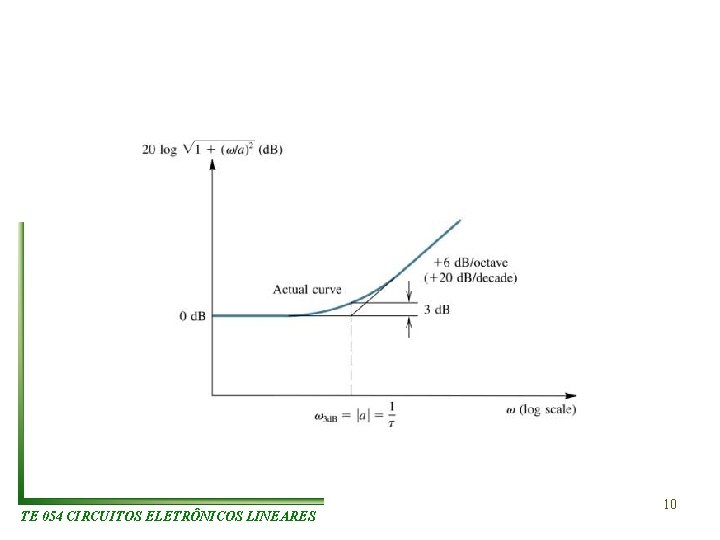

TE 054 CIRCUITOS ELETRÔNICOS LINEARES 10

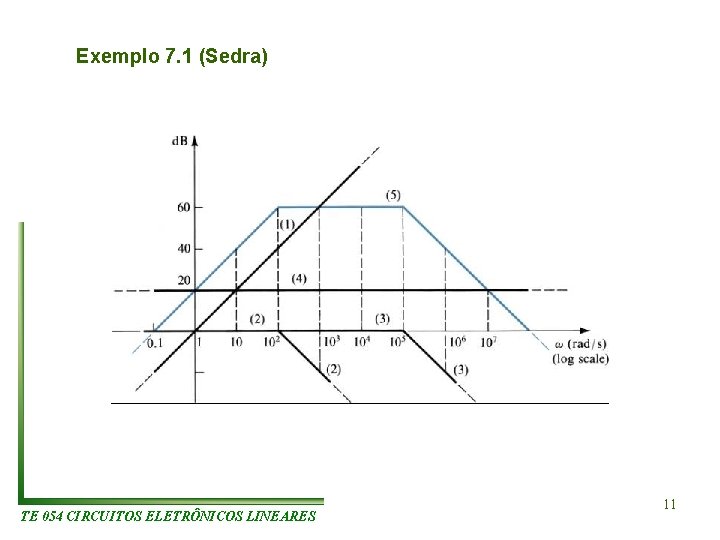

Exemplo 7. 1 (Sedra) TE 054 CIRCUITOS ELETRÔNICOS LINEARES 11

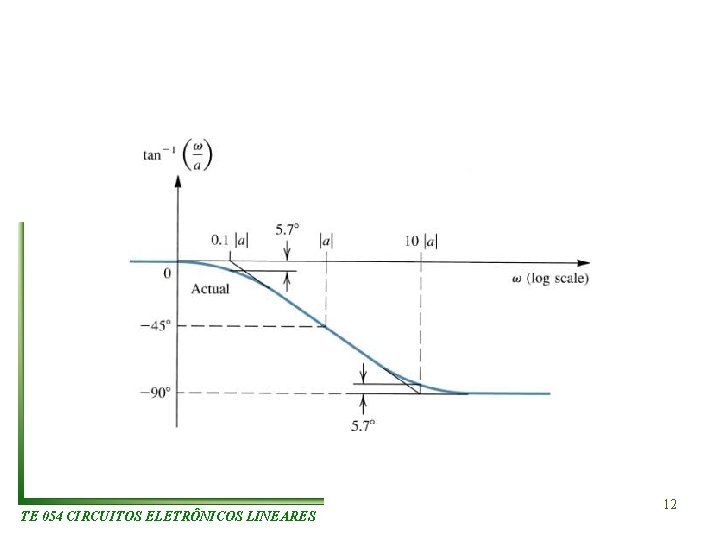

TE 054 CIRCUITOS ELETRÔNICOS LINEARES 12

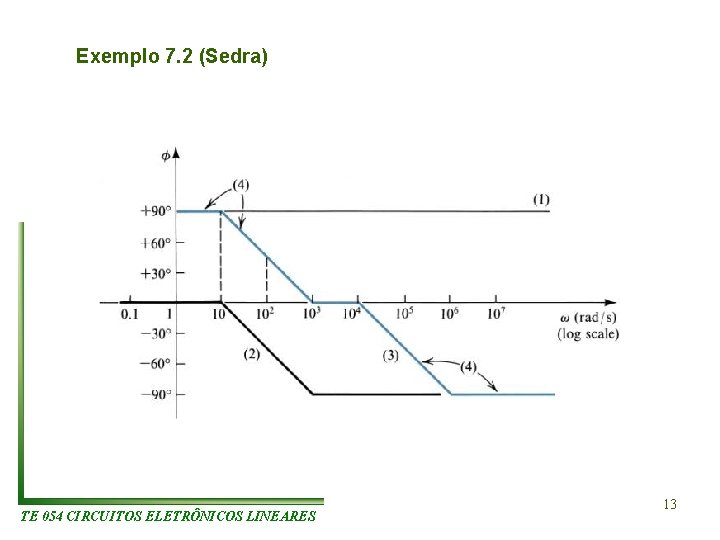

Exemplo 7. 2 (Sedra) TE 054 CIRCUITOS ELETRÔNICOS LINEARES 13

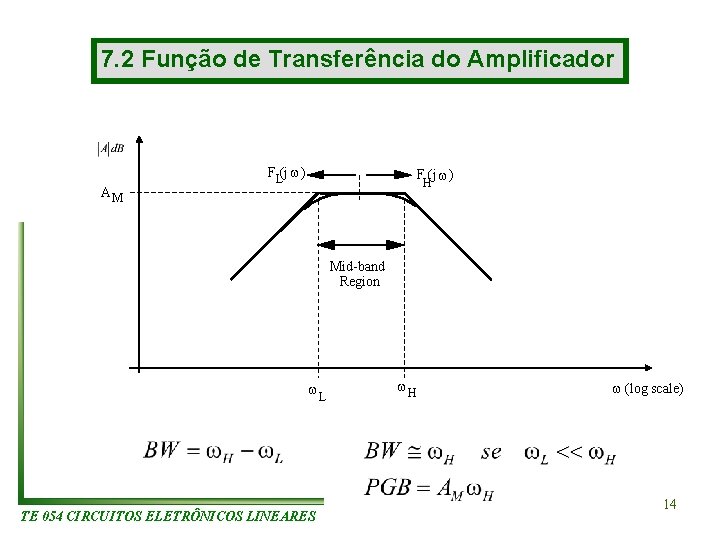

7. 2 Função de Transferência do Amplificador AM FL(j w) F (j w) H Mid-band Region w TE 054 CIRCUITOS ELETRÔNICOS LINEARES L w. H w (log scale) 14

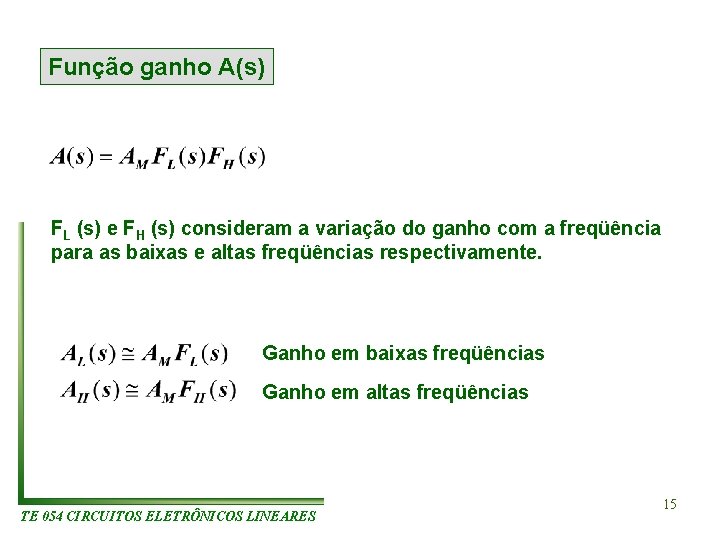

Função ganho A(s) FL (s) e FH (s) consideram a variação do ganho com a freqüência para as baixas e altas freqüências respectivamente. Ganho em baixas freqüências Ganho em altas freqüências TE 054 CIRCUITOS ELETRÔNICOS LINEARES 15

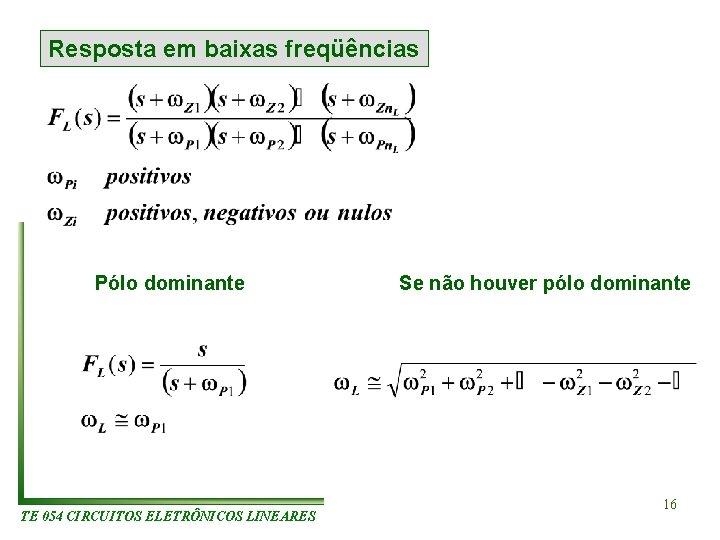

Resposta em baixas freqüências Pólo dominante TE 054 CIRCUITOS ELETRÔNICOS LINEARES Se não houver pólo dominante 16

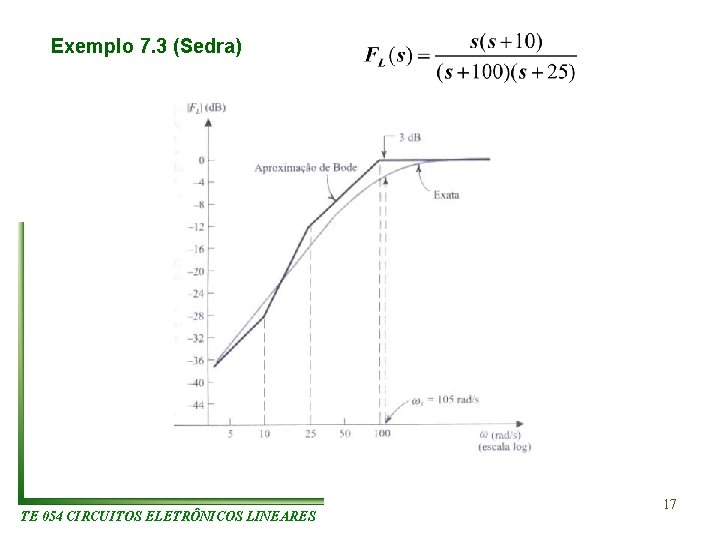

Exemplo 7. 3 (Sedra) TE 054 CIRCUITOS ELETRÔNICOS LINEARES 17

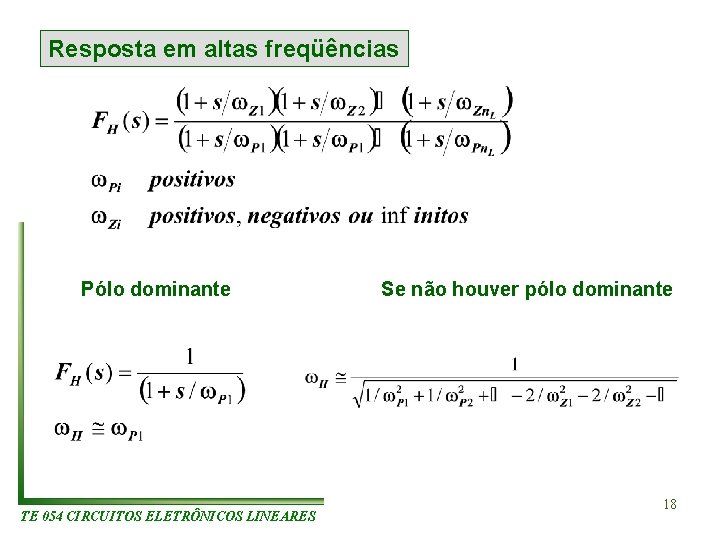

Resposta em altas freqüências Pólo dominante TE 054 CIRCUITOS ELETRÔNICOS LINEARES Se não houver pólo dominante 18

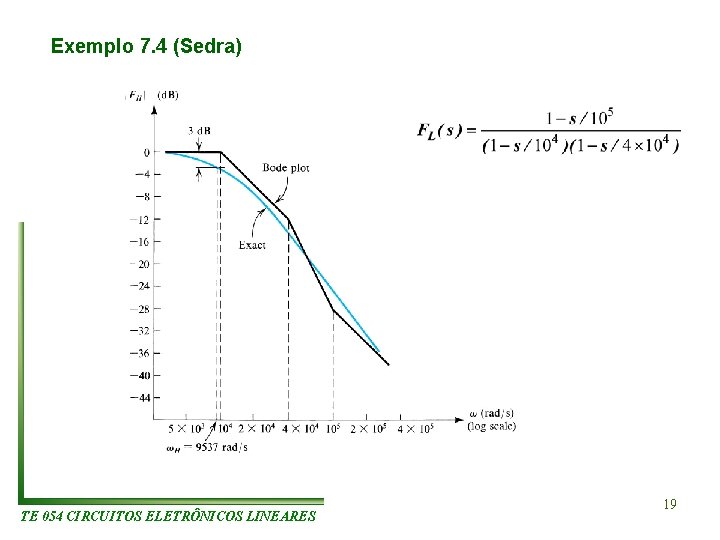

Exemplo 7. 4 (Sedra) TE 054 CIRCUITOS ELETRÔNICOS LINEARES 19

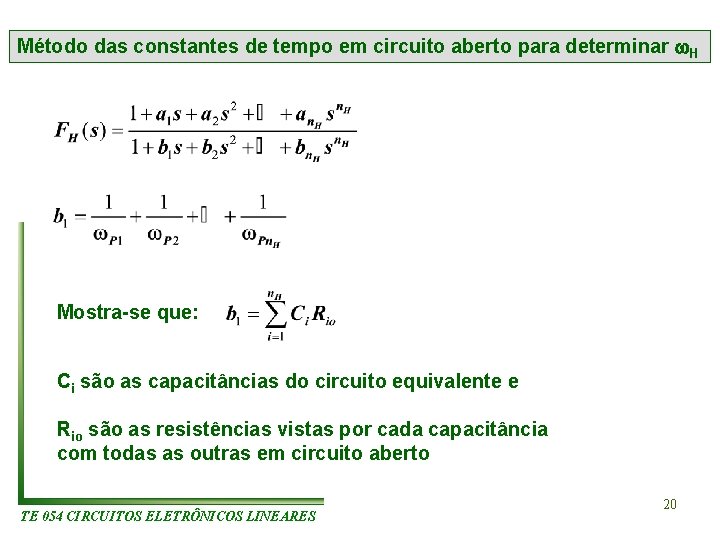

Método das constantes de tempo em circuito aberto para determinar H Mostra-se que: Ci são as capacitâncias do circuito equivalente e Rio são as resistências vistas por cada capacitância com todas as outras em circuito aberto TE 054 CIRCUITOS ELETRÔNICOS LINEARES 20

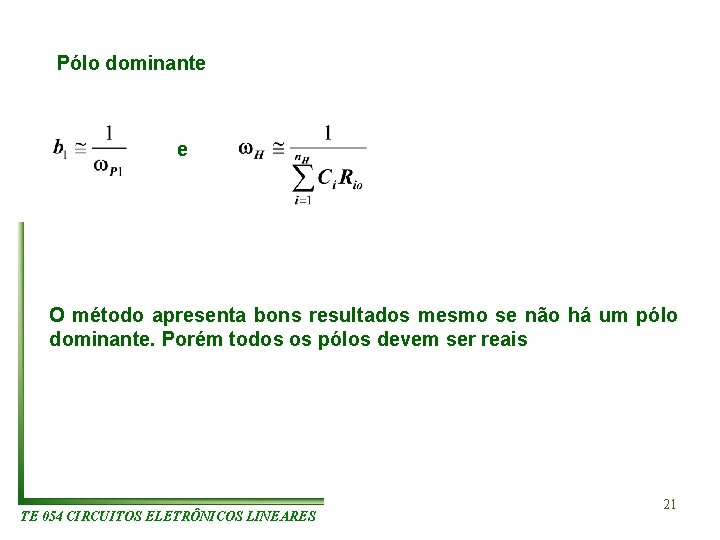

Pólo dominante e O método apresenta bons resultados mesmo se não há um pólo dominante. Porém todos os pólos devem ser reais TE 054 CIRCUITOS ELETRÔNICOS LINEARES 21

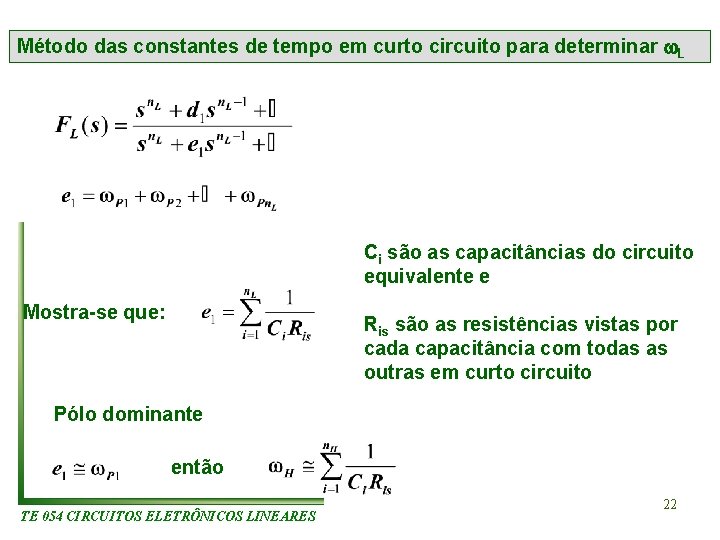

Método das constantes de tempo em curto circuito para determinar L Ci são as capacitâncias do circuito equivalente e Mostra-se que: Ris são as resistências vistas por cada capacitância com todas as outras em curto circuito Pólo dominante então TE 054 CIRCUITOS ELETRÔNICOS LINEARES 22

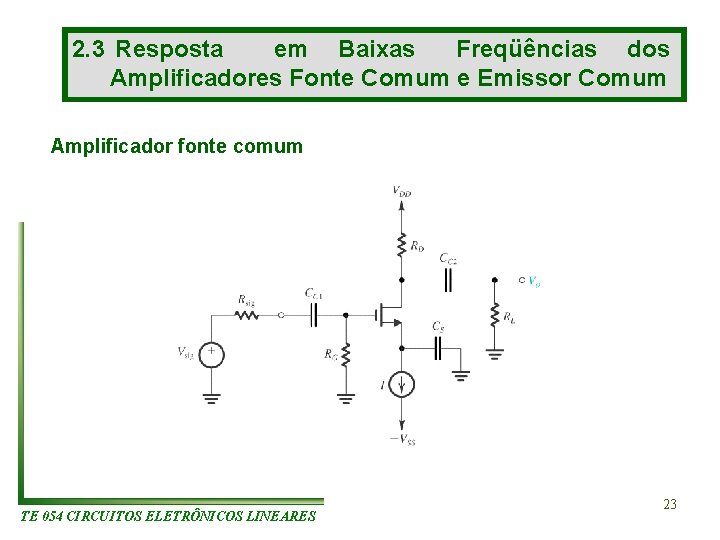

2. 3 Resposta em Baixas Freqüências dos Amplificadores Fonte Comum e Emissor Comum Amplificador fonte comum TE 054 CIRCUITOS ELETRÔNICOS LINEARES 23

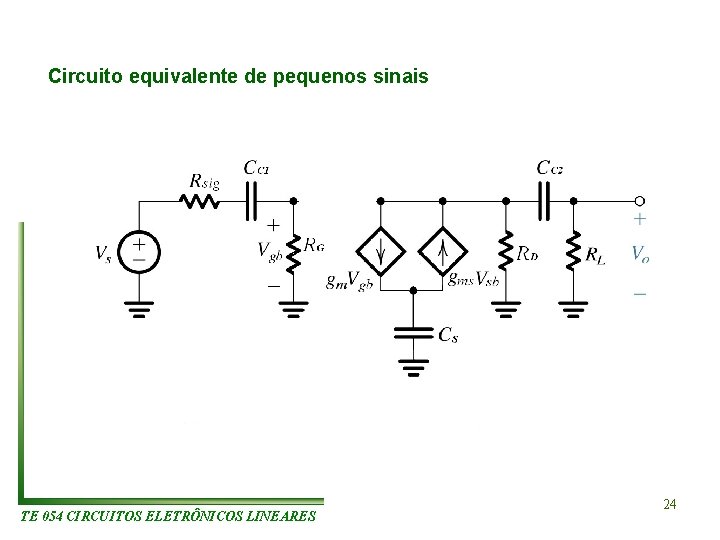

Circuito equivalente de pequenos sinais TE 054 CIRCUITOS ELETRÔNICOS LINEARES 24

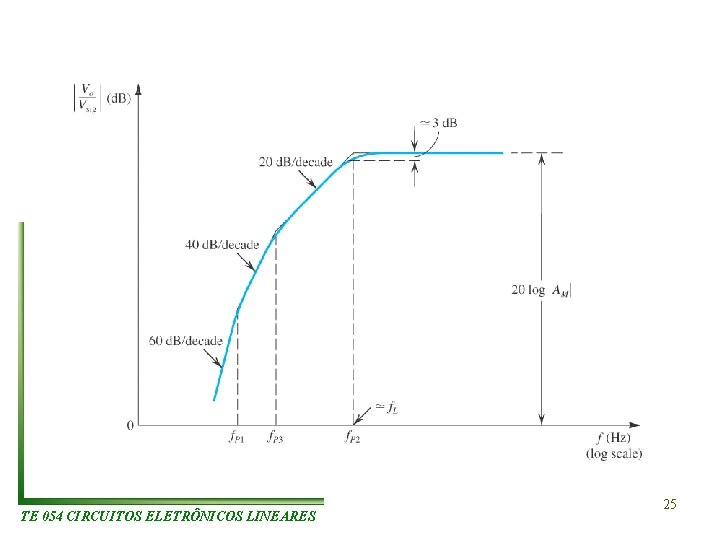

TE 054 CIRCUITOS ELETRÔNICOS LINEARES 25

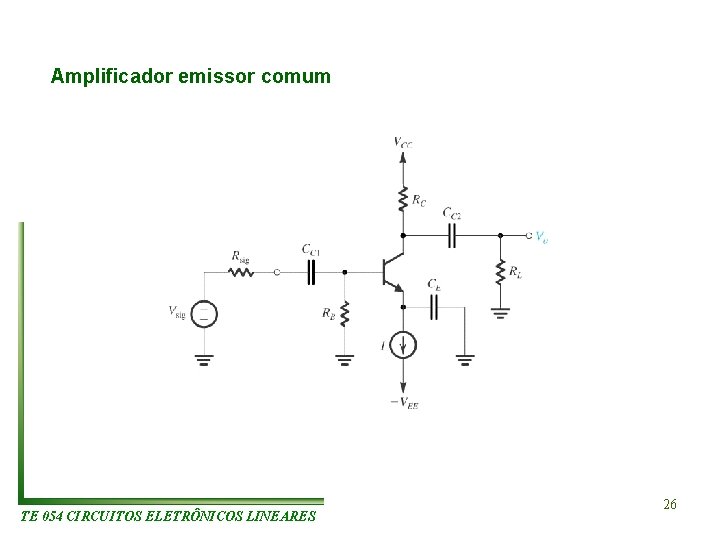

Amplificador emissor comum TE 054 CIRCUITOS ELETRÔNICOS LINEARES 26

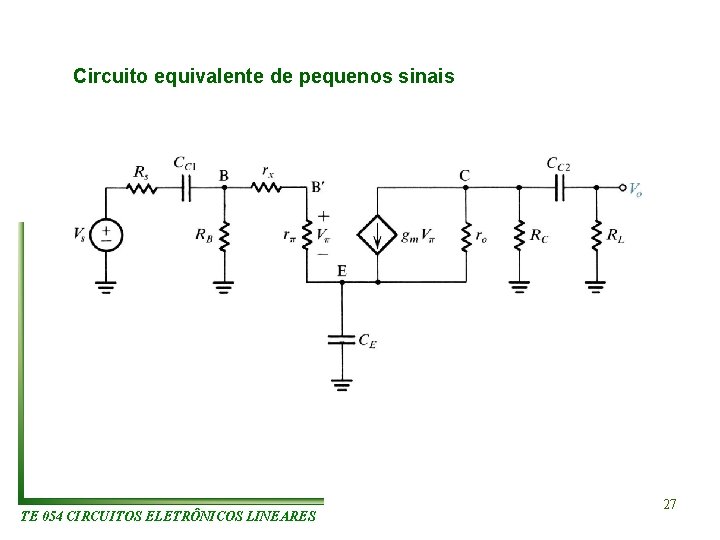

Circuito equivalente de pequenos sinais TE 054 CIRCUITOS ELETRÔNICOS LINEARES 27

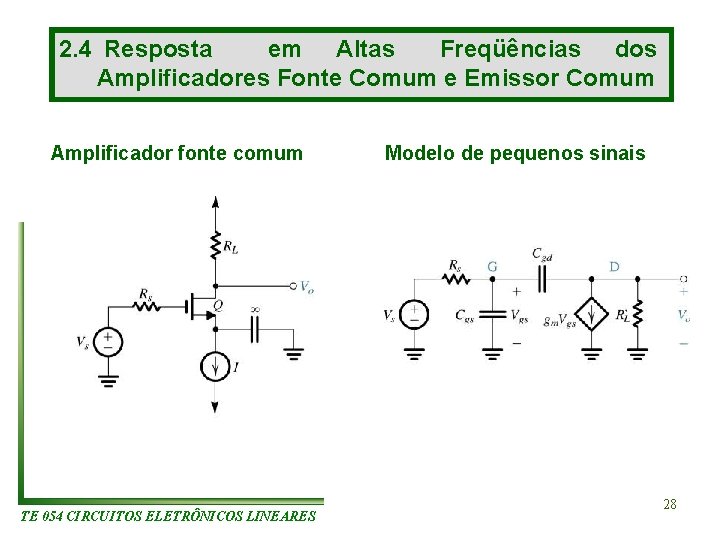

2. 4 Resposta em Altas Freqüências dos Amplificadores Fonte Comum e Emissor Comum Amplificador fonte comum TE 054 CIRCUITOS ELETRÔNICOS LINEARES Modelo de pequenos sinais 28

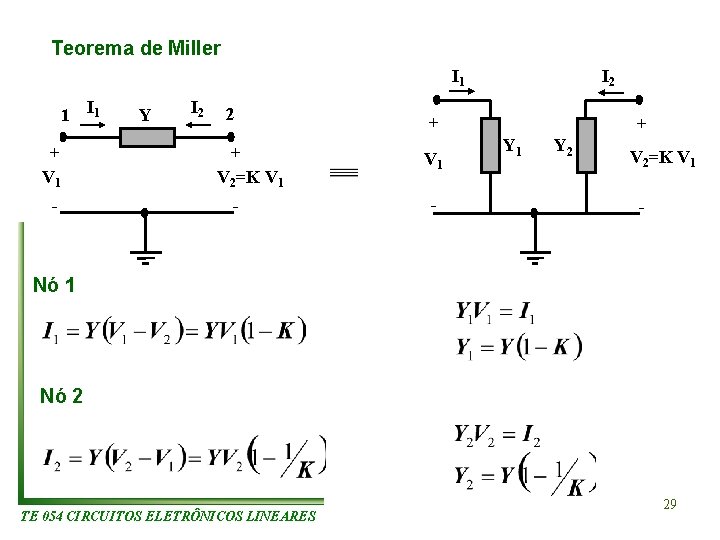

Teorema de Miller I 1 1 I 1 + V 1 - Y I 2 2 + V 2=K V 1 - I 2 + V 1 - + Y 1 Y 2 V 2=K V 1 - Nó 1 Nó 2 TE 054 CIRCUITOS ELETRÔNICOS LINEARES 29

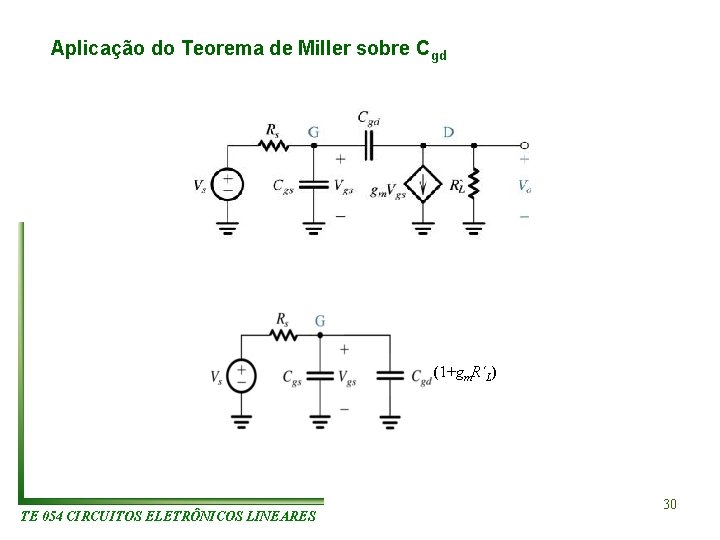

Aplicação do Teorema de Miller sobre Cgd (1+gm. R´L) TE 054 CIRCUITOS ELETRÔNICOS LINEARES 30

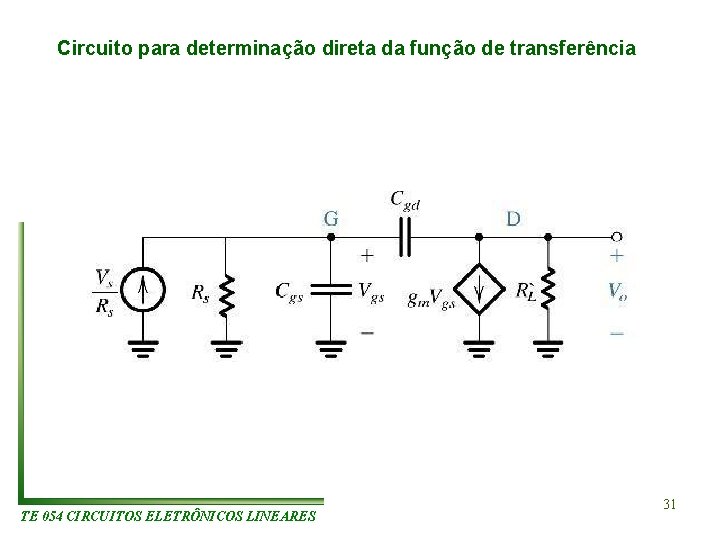

Circuito para determinação direta da função de transferência TE 054 CIRCUITOS ELETRÔNICOS LINEARES 31

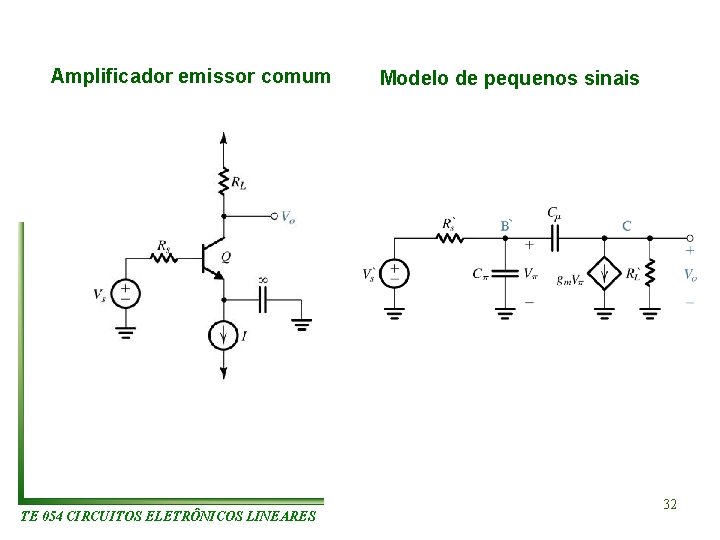

Amplificador emissor comum TE 054 CIRCUITOS ELETRÔNICOS LINEARES Modelo de pequenos sinais 32

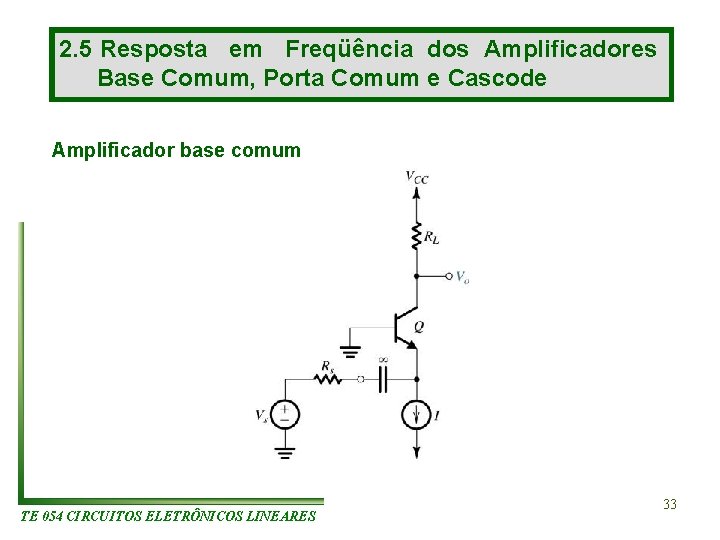

2. 5 Resposta em Freqüência dos Amplificadores Base Comum, Porta Comum e Cascode Amplificador base comum TE 054 CIRCUITOS ELETRÔNICOS LINEARES 33

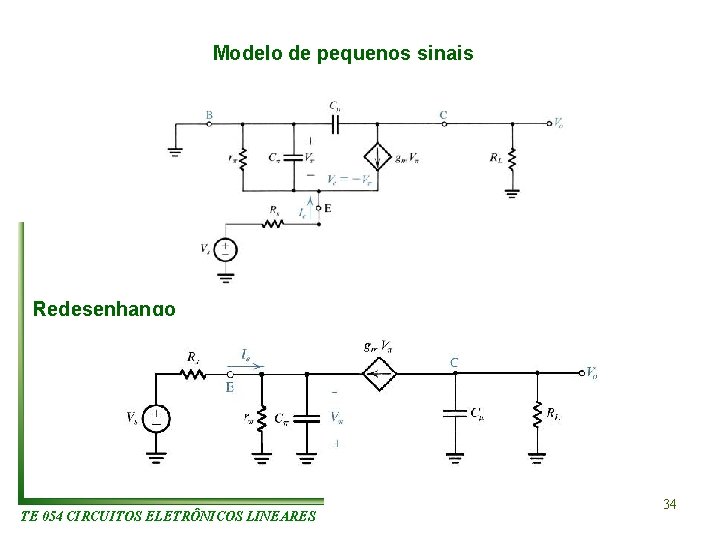

Modelo de pequenos sinais Redesenhando TE 054 CIRCUITOS ELETRÔNICOS LINEARES 34

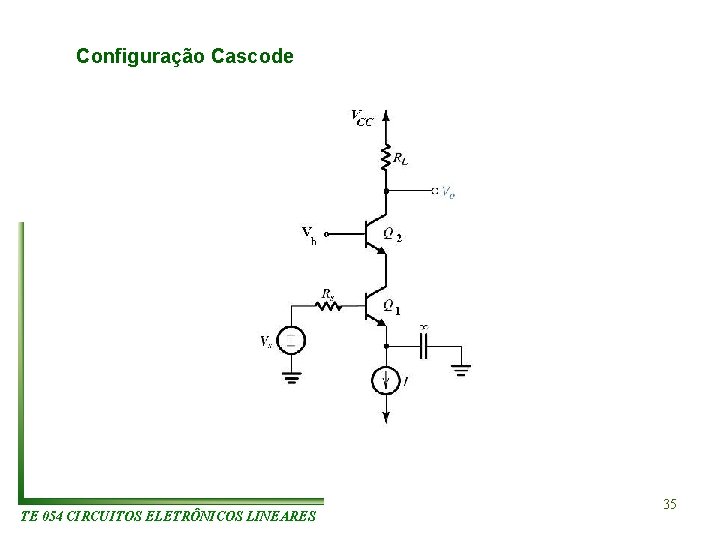

Configuração Cascode TE 054 CIRCUITOS ELETRÔNICOS LINEARES 35

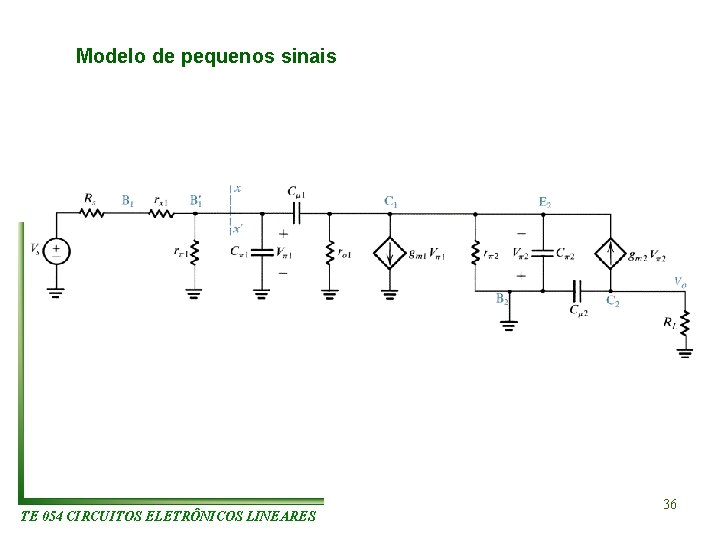

Modelo de pequenos sinais TE 054 CIRCUITOS ELETRÔNICOS LINEARES 36

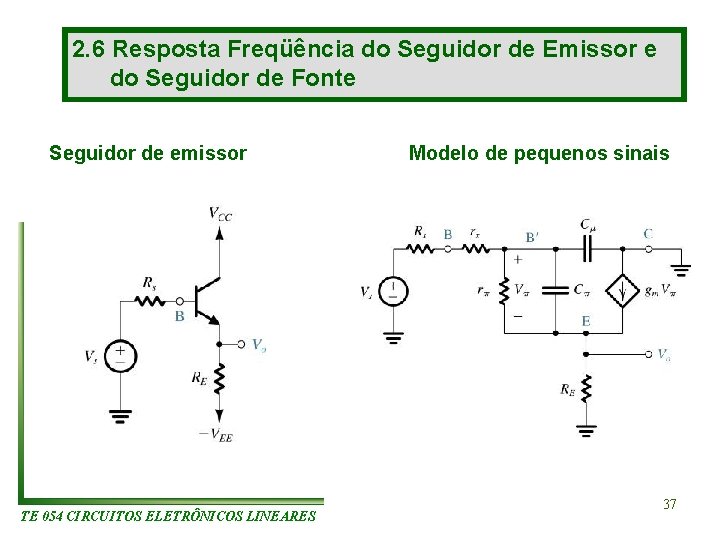

2. 6 Resposta Freqüência do Seguidor de Emissor e do Seguidor de Fonte Seguidor de emissor TE 054 CIRCUITOS ELETRÔNICOS LINEARES Modelo de pequenos sinais 37

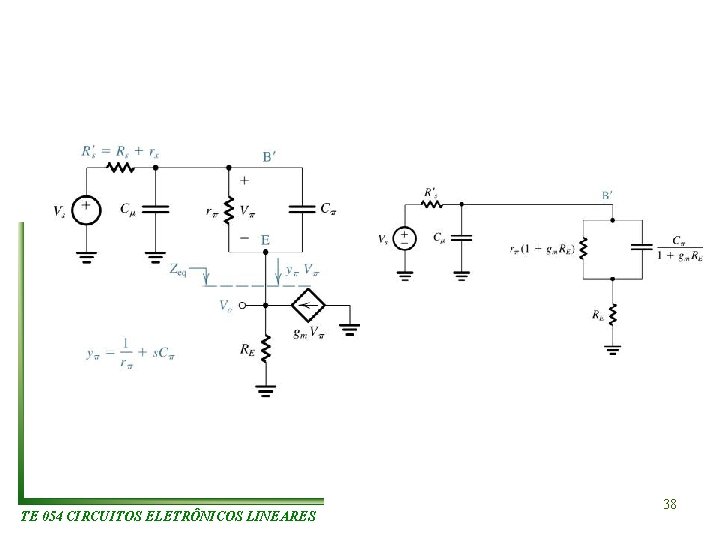

TE 054 CIRCUITOS ELETRÔNICOS LINEARES 38

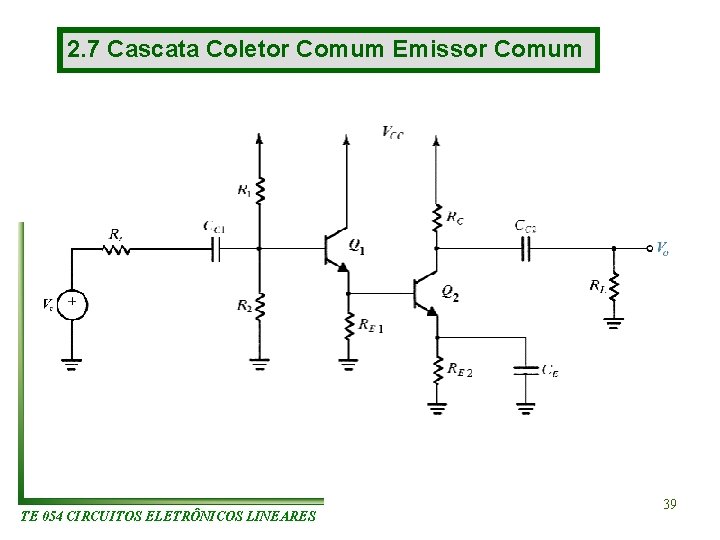

2. 7 Cascata Coletor Comum Emissor Comum TE 054 CIRCUITOS ELETRÔNICOS LINEARES 39

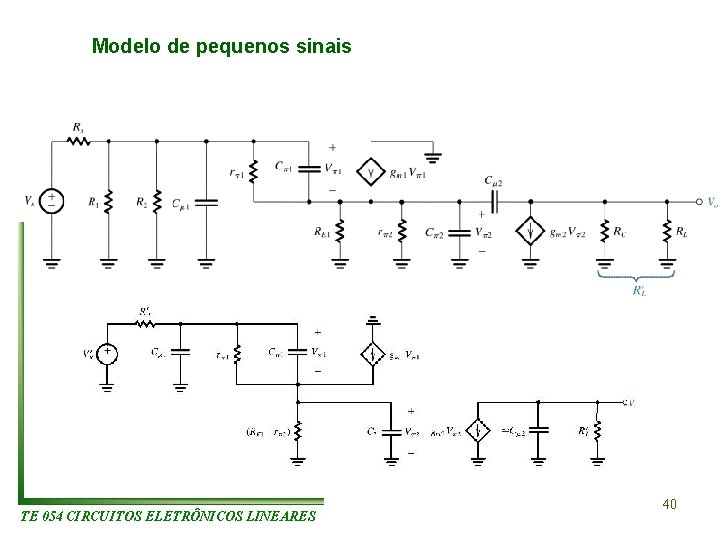

Modelo de pequenos sinais TE 054 CIRCUITOS ELETRÔNICOS LINEARES 40

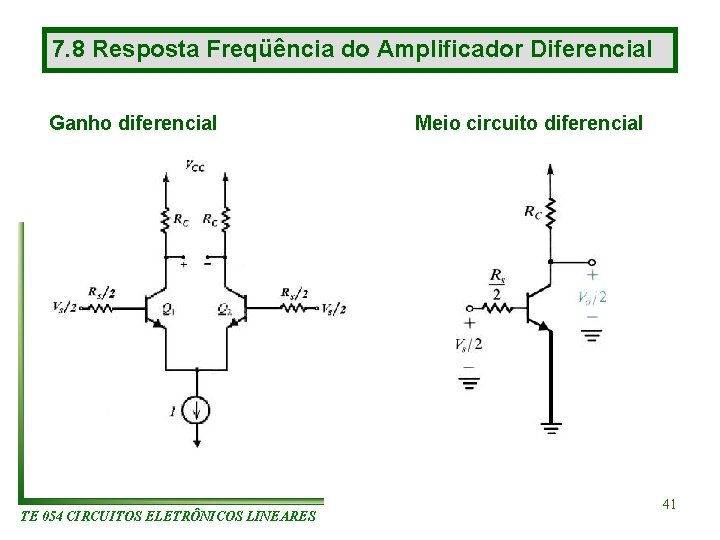

7. 8 Resposta Freqüência do Amplificador Diferencial Ganho diferencial TE 054 CIRCUITOS ELETRÔNICOS LINEARES Meio circuito diferencial 41

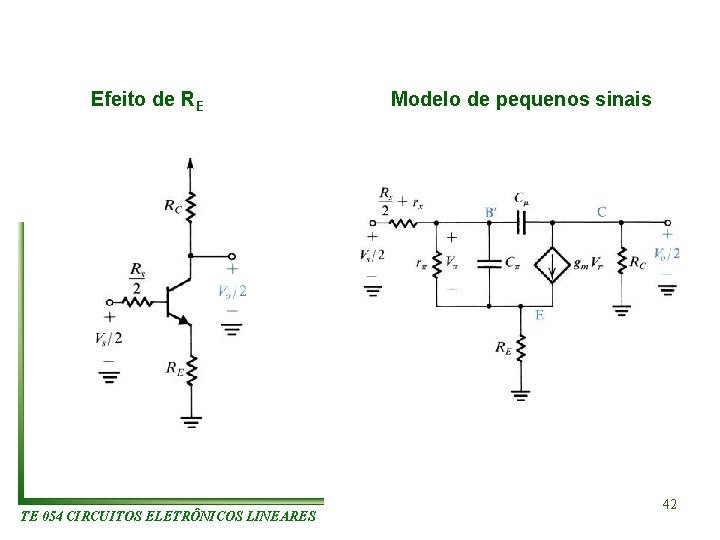

Efeito de RE TE 054 CIRCUITOS ELETRÔNICOS LINEARES Modelo de pequenos sinais 42

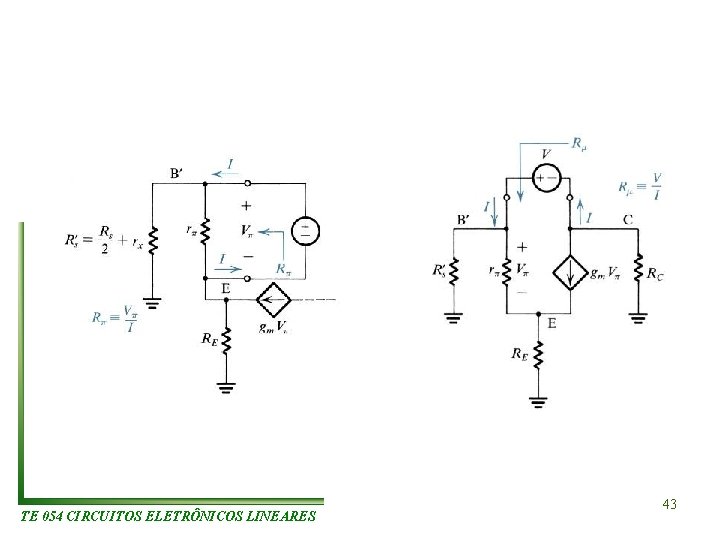

TE 054 CIRCUITOS ELETRÔNICOS LINEARES 43

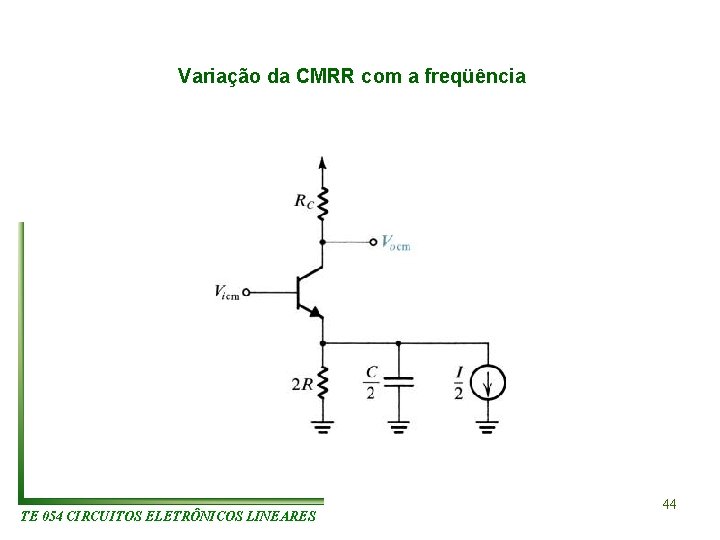

Variação da CMRR com a freqüência TE 054 CIRCUITOS ELETRÔNICOS LINEARES 44

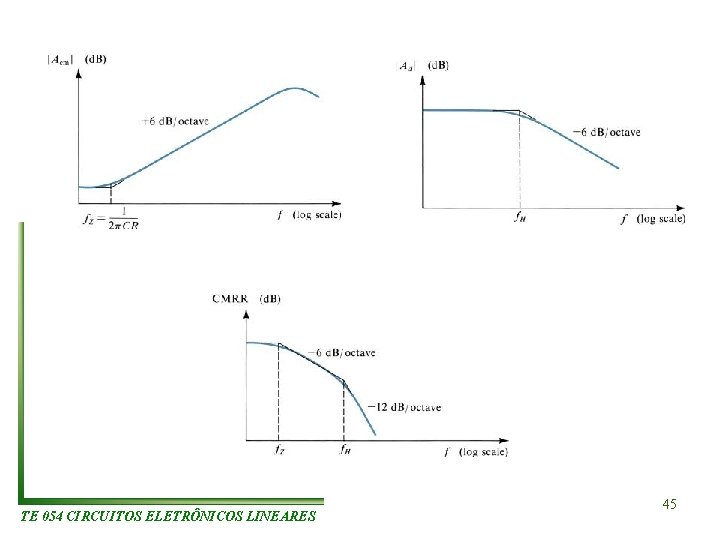

TE 054 CIRCUITOS ELETRÔNICOS LINEARES 45
