Introducción al uso de Calculadoras en Circuitos
Plan • • Introducción Circuitos Resistivos Elementales Repaso Breve de Matrices Repaso Breve de Ecuaciones Repaso de Método Nodal Aplicaciones a funciones de red Equivalente de Thevenin
Circuitos Resistivos Elementales

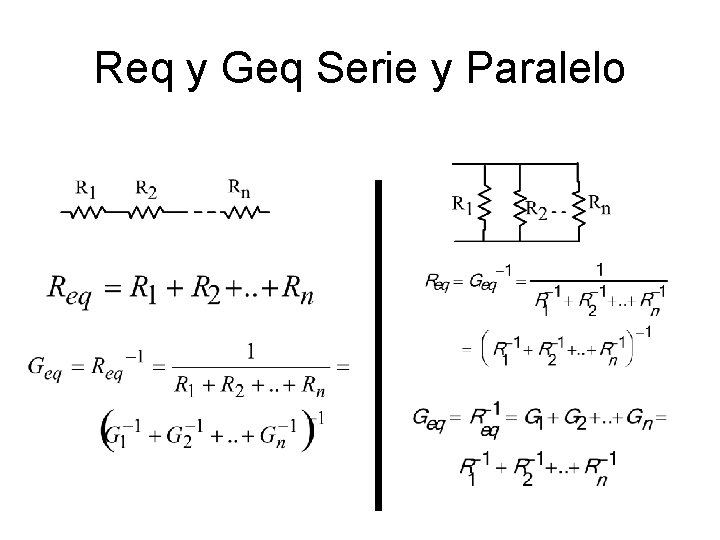

Req y Geq Serie y Paralelo
Divisores
A tomar en cuenta • Use la memoria de su calculadora cuando sea posible • Establezca una estrategia para alcanzar mejores resultados • Interprete
Ejemplo 1 Encontrar Va , I 1, I 2 y Vb en el circuito mostrado
Ejemplo 1 ( cont) –Razonamiento 1. , Como Vb = 1500*I 2, I 2 =Vb/500 se obtiene una vez resuelto para Vb. 2. Vb puede derivarse de Va por divisor de voltaje: Vb = Va* 120 -1/(120 -1+1500 -1 +350 -1 + 600 -1) 3. Va = 20 - 250 I 1, se obtiene una vez encontrada I 1: I 1 =20/RT=20*(1/RT), donde RT es la resistencia equivalente entre tierra y los 20 V.
Ejemplo 1 (cont. Algoritmo) Paso 1. Se encuentra RT Paso 2. El inverso de RT se multiplica por 20 para hallar I 1. Paso 3. Esta corriente se multiplica por -250 y se suma a 20 para hallar Va Paso 4. Este resultado se multiplica por el factor 120 -1/(120 -1+1500 -1 +350 -1 + 600 -1) para generar Vb, Paso 5. Vb se divide entre 500 para encontrar I 2
Ejemplo 1: Acción • Para formar la resistencia total RT, tomamos las tres resistencias de 600, 1500 y 350 en paralelo que están en serie con la de 120 ohmios • para usarla en paralelo con 360 ohmios, y la combinación en serie con 250 ohmios, generando RT = 417. 33 W, (Use ANS) • (1500 -1 +350 -1 + 600 -1)-1+120= 312. 66 W • • (312. 66 -1 + 360 -1)-1 + 250= 417. 33
Ejemplo 1 (cont) • lo que nos permite obtener, tras multiplicar por 20, I 1=47. 92 m. A • para obtener Va = 8. 02 V • a partir de lo cual se obtiene Vb = 4. 94 V • para llegar finalmente a I 2 = 9. 88 m. A • 417. 33 -1 (20) = 47. 92 E-3 • 47. 92 E-3 *(-250) + 20 = 8. 02 • 8. 02* 120 -1/(120 -1+1500 -1 +350 -1 + 600 -1) = 4. 94 • 4. 94/500 = 9. 88 E-3
Matrices Notas Utiles
Operaciones en los elementos Para elementos de la matriz definidos mediante operaciones, no haga las operaciones fuera de la matriz Como se introduce Resultado en pantalla (y memoria)

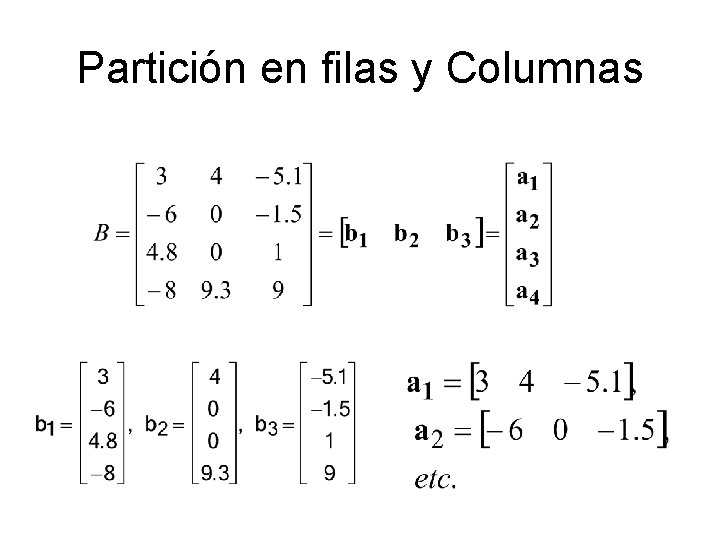

Partición en filas y Columnas
Inversa En TI: A En HP: 1/A
Transformación rref

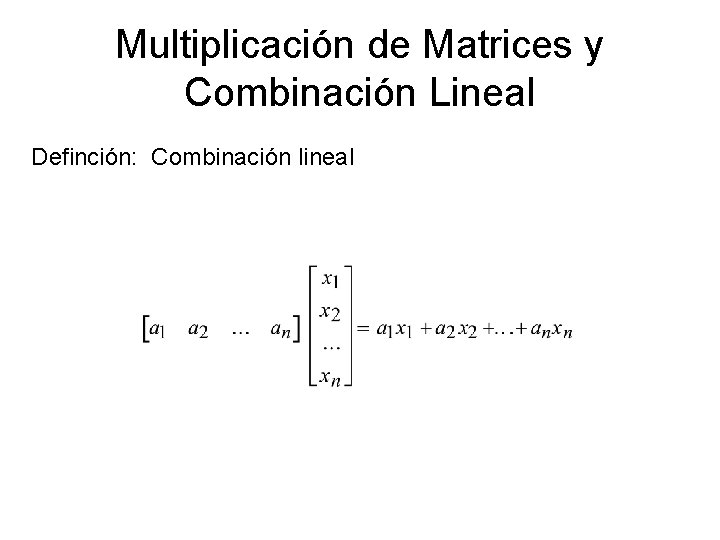

Multiplicación de Matrices y Combinación Lineal Definción: Combinación lineal
Multiplicación de Matrices y Combinación Lineal (cont) Ejemplo:
Sistemas de Ecs. Lineales Elementos Básicos (1)
Sistemas y Soluciones: (a) Utilidad. . 1 Forma Expandida: variables en el mismo orden; coeficientes 0 se incluyen.
Sistemas y Soluciones: (a) Utilidad. . 2 PROCEDIMIENTO PARA RESOLVER EL SISTEMA DE ECUACIONES USANDO LA UTILIDAD Paso 1: Abrir la utilidad para resolver simultáneas Paso 2: Introducir el número de ecuaciones Paso 3: Introducir los coeficientes y las conocidas según instrucciones Paso 4: Resolver Paso 5: Salvar datos o soluciones si es necesario y la opción está disponible.
Sistemas y Soluciones: (b) Matrices. . 1 Ax=b
Sistemas y Soluciones: (b) Matrices. . 2 PARA RESOLVER EL SISTEMA DE ECUACIONES USANDO FORMA MATRICIAL Paso 1: Crear la matriz A y el vector de conocidas b por separado. Paso 2: Realizar la operación A-1 Paso 3: (opcional) Salvar la solución.

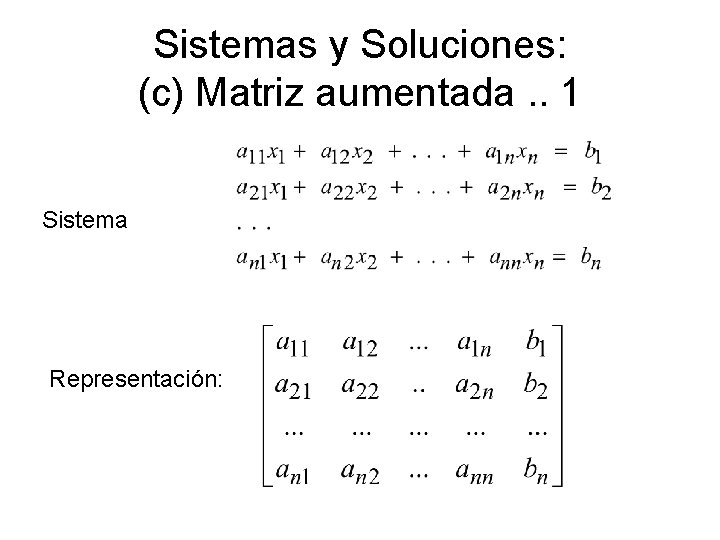

Sistemas y Soluciones: (c) Matriz aumentada. . 1 Sistema Representación:
Sistemas y Soluciones: (c) Matriz aumentada. . 2 Solución
Mismos coeficientes con diferentes conocidas
Mismos coeficientes con diferentes conocidas…. solución Crear las matrices A de coeficientes, y B con las conocidas: x = A-1 B= [ A-1 b 1 A-1 b 2 A-1 b 3] Las diferentes columnas corresponden a las diferentes soluciones

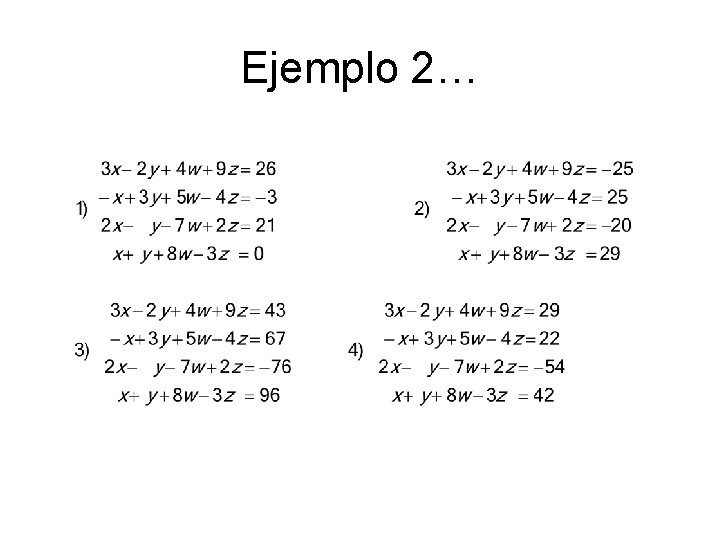

Ejemplo 2…
Ejemplo 2 (cont)
Conocidas como combinación SOLUCION x = A-1 B= [ A-1 b 1 A-1 b 2 A-1 b 3]

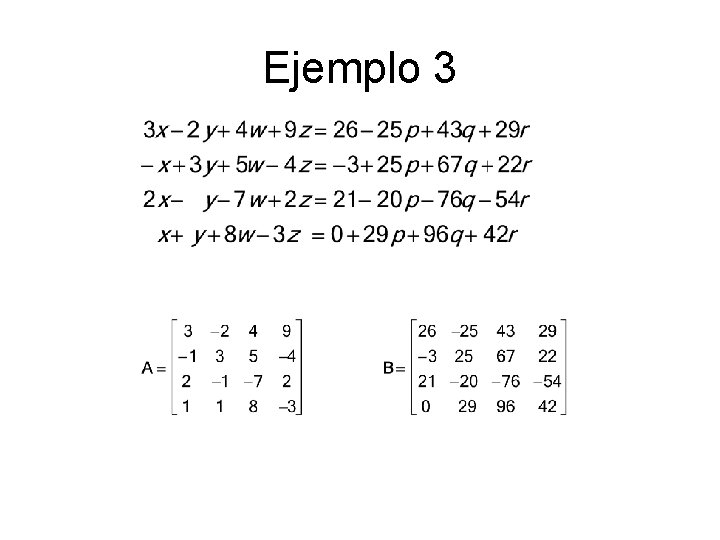

Ejemplo 3
Ejemplo 3 Cont Resultado Interpretación
Ecuaciones Nodales Reglas y soluciones

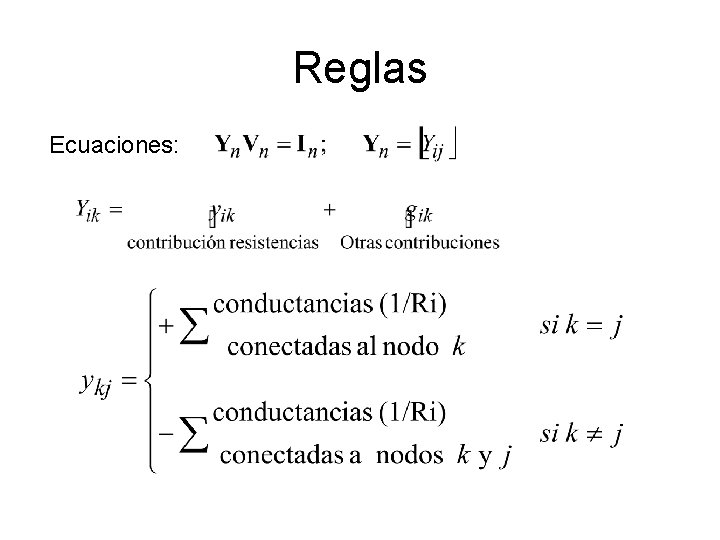

Reglas Ecuaciones:
Reglas (cont)
Ejemplo 4 Encuentre la potencia generada por la fuente de 1 m. A y el potencial del nodo 6
Ejemplo 4 (cont. ) Nodo 1: Nodo 2: Nodo 3: Nodo 4: Nodo 5: Nodo 6:
Ejemplo 4 (cont) Ecuación agregada: Solución:

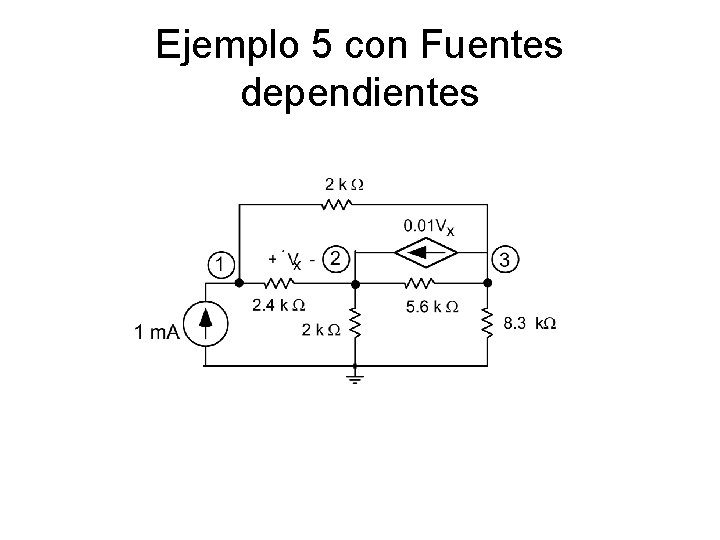

Ejemplo 5 con Fuentes dependientes
Ejemplo 5 (cont)
Ejemplo 6: Fuentes no numéricas z= sin 4 pt y = e-t Encontrar i 1
Ejemplo 6: cont

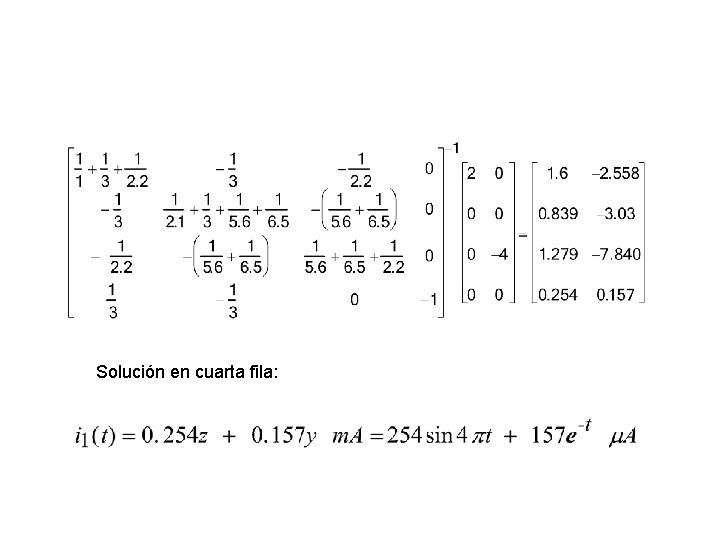

Solución en cuarta fila:
Usando los métodos
Funciones de Red Iout Iin + Vin - Red N Sin Fuentes Independientes + Vout -
Algoritmo con Fuente de corriente Iout Red N 1 A + Vin - Sin Fuentes Independientes Vin = valor de Req; 1/Vin = valor Geq; Vout = valor de Ganancia transresistencia I out = valor de Ganancia de Voltaje Vout/Vin = ganancia voltaje; Iout/Vin = Ganancia de transconductancia + Vout - Importante: valores en calculadora para usarlo en divisiones

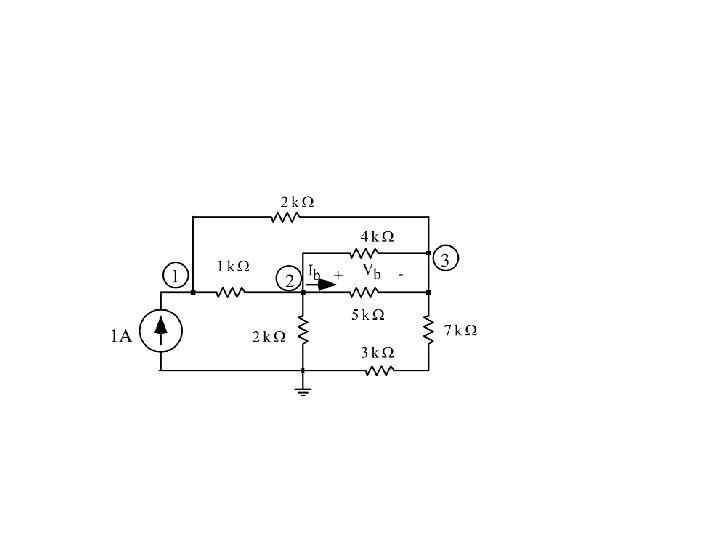

Ejemplo 7: Calcular las funciones de red, A) Si las salidas son Ia y Va; B) Si las salidas son Ib y Vb
Ejemplo 7 (cont)
Ejemplo 7 (Soluciones) Req = V 1 = 2. 3654 k. W. Geq = 1/Req =1/V 1 = 1/B(1)= 422. 76 S
Ejemplo 7 (fin) Las ecuaciones Vb = V 2 – V 3 e Ib=(V 2 -V 3)/5 e 3 se incluyeron:
Equivalente de Thevenin Rth A A B + + - Vth B

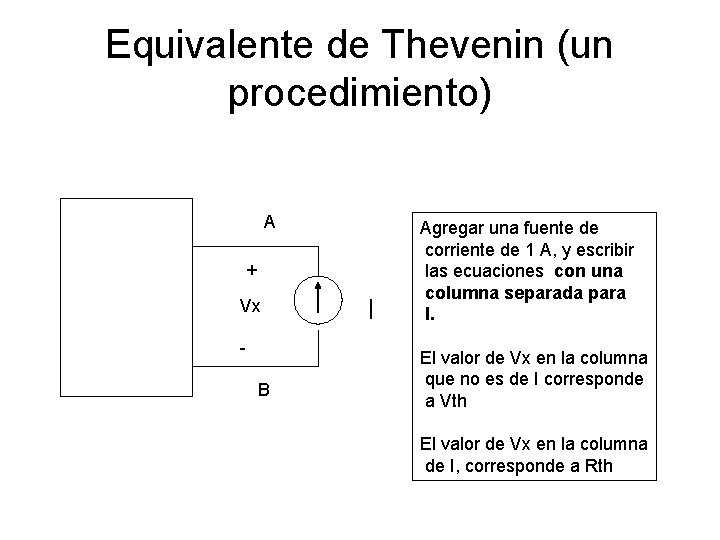

Equivalente de Thevenin (un procedimiento) A + Vx B I Agregar una fuente de corriente de 1 A, y escribir las ecuaciones con una columna separada para I. El valor de Vx en la columna que no es de I corresponde a Vth El valor de Vx en la columna de I, corresponde a Rth
Ejemplo 8 con equivalente de Thevenin ¿Qué valor de R permite la máxima potencia disponible en esa resistenica, y qué potencia es esta?
Ejemplo 8 (cont)
Ejemplo 8 cont.

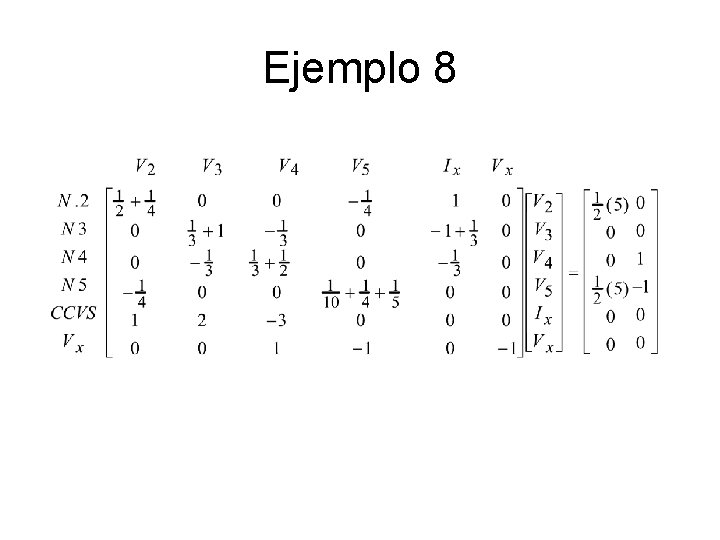

Ejemplo 8

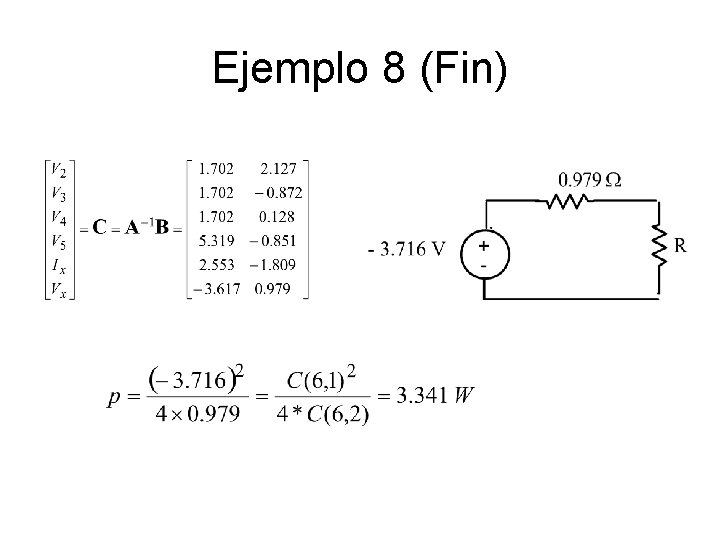

Ejemplo 8 (Fin)
Conclusiones • El uso efectivo de la calculadora depende de – Conocimiento teórico – Adaptación de estrategias a la calculadora • La calculadora NO es un substituto del conocimiento • La calculadora NO elimina la necesidad de destrezas manuales.
