Sistemas de Representacion POLIGONOS- TP 6 UTN - FRH - Catedra Polidoro

Sistemas de Representacion POLIGONOS- TP 6 UTN - FRH - Catedra Polidoro

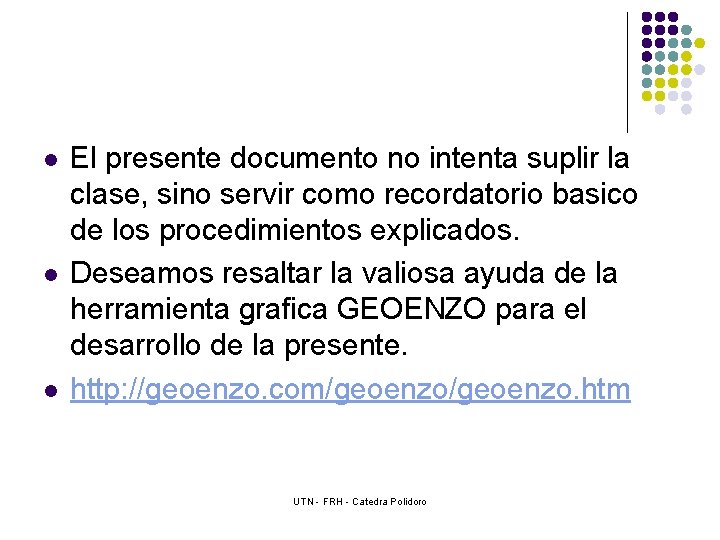

l l l El presente documento no intenta suplir la clase, sino servir como

l l l El presente documento no intenta suplir la clase, sino servir como recordatorio basico de los procedimientos explicados. Deseamos resaltar la valiosa ayuda de la herramienta grafica GEOENZO para el desarrollo de la presente. http: //geoenzo. com/geoenzo. htm UTN - FRH - Catedra Polidoro

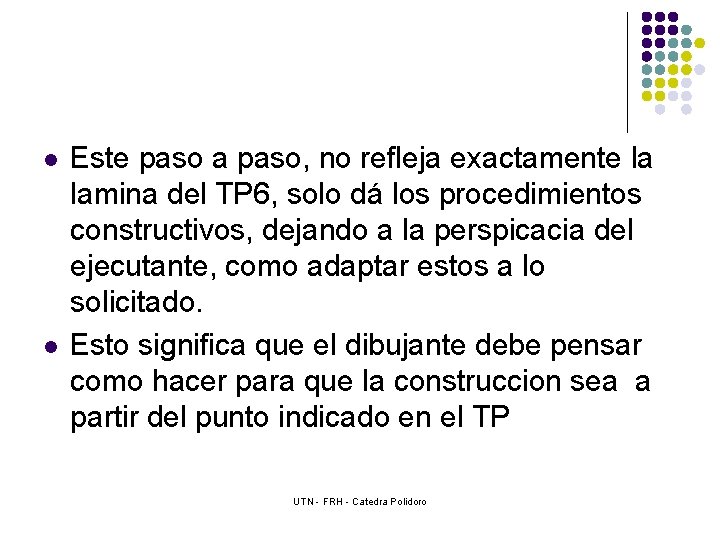

l l Este paso a paso, no refleja exactamente la lamina del TP 6,

l l Este paso a paso, no refleja exactamente la lamina del TP 6, solo dá los procedimientos constructivos, dejando a la perspicacia del ejecutante, como adaptar estos a lo solicitado. Esto significa que el dibujante debe pensar como hacer para que la construccion sea a partir del punto indicado en el TP UTN - FRH - Catedra Polidoro

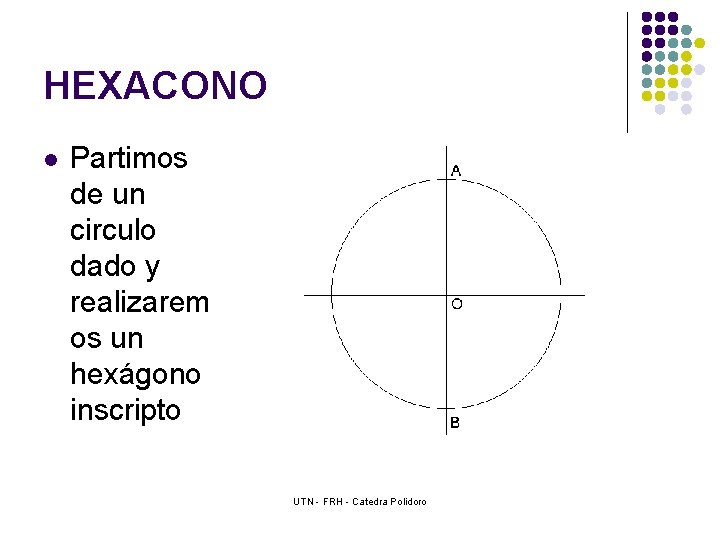

HEXACONO l Partimos de un circulo dado y realizarem os un hexágono inscripto UTN

HEXACONO l Partimos de un circulo dado y realizarem os un hexágono inscripto UTN - FRH - Catedra Polidoro

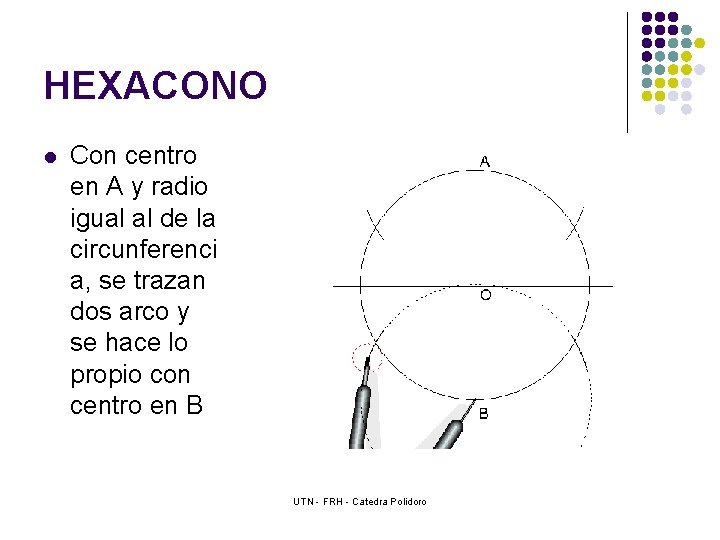

HEXACONO l Con centro en A y radio igual al de la circunferenci a,

HEXACONO l Con centro en A y radio igual al de la circunferenci a, se trazan dos arco y se hace lo propio con centro en B UTN - FRH - Catedra Polidoro

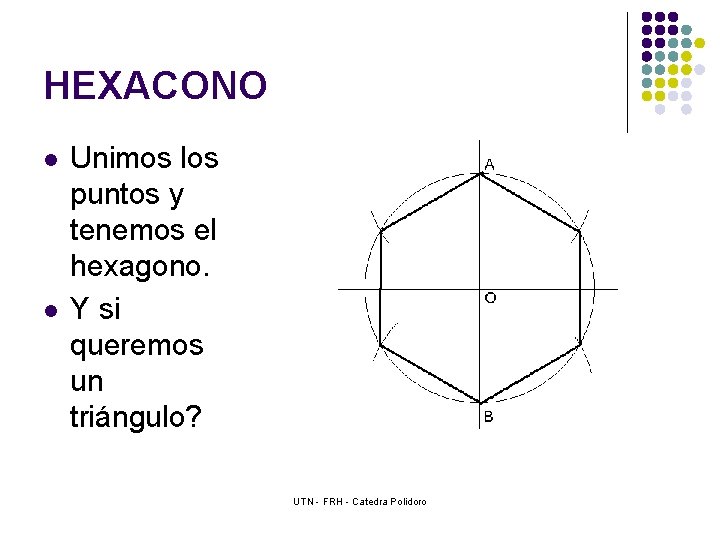

HEXACONO l l Unimos los puntos y tenemos el hexagono. Y si queremos un

HEXACONO l l Unimos los puntos y tenemos el hexagono. Y si queremos un triángulo? UTN - FRH - Catedra Polidoro

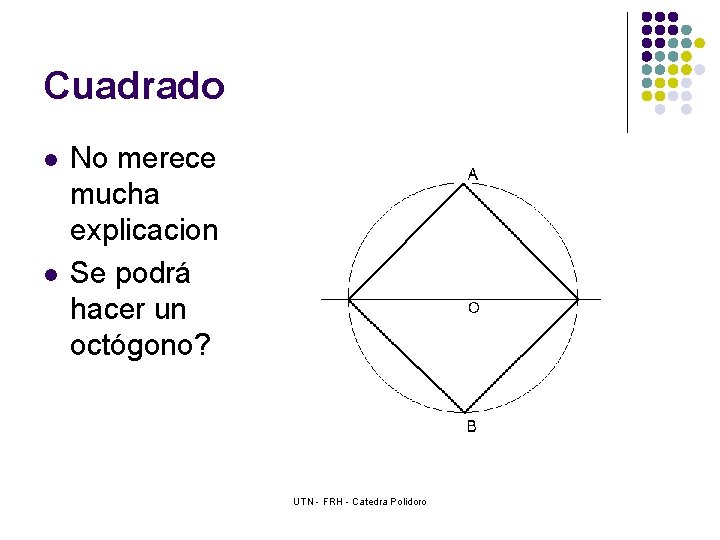

Cuadrado l l No merece mucha explicacion Se podrá hacer un octógono? UTN -

Cuadrado l l No merece mucha explicacion Se podrá hacer un octógono? UTN - FRH - Catedra Polidoro

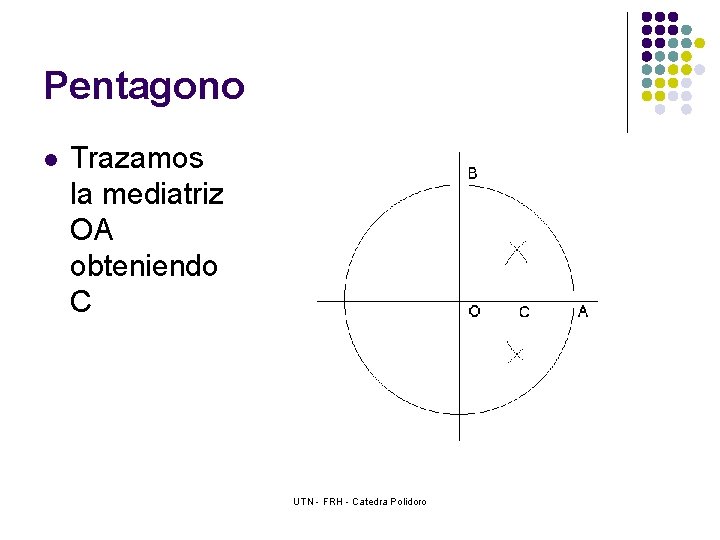

Pentagono l Trazamos la mediatriz OA obteniendo C UTN - FRH - Catedra Polidoro

Pentagono l Trazamos la mediatriz OA obteniendo C UTN - FRH - Catedra Polidoro

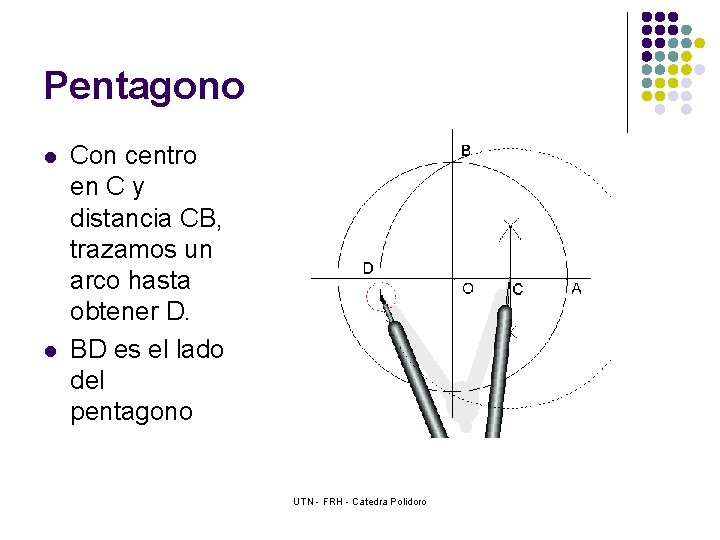

Pentagono l l Con centro en C y distancia CB, trazamos un arco hasta

Pentagono l l Con centro en C y distancia CB, trazamos un arco hasta obtener D. BD es el lado del pentagono UTN - FRH - Catedra Polidoro

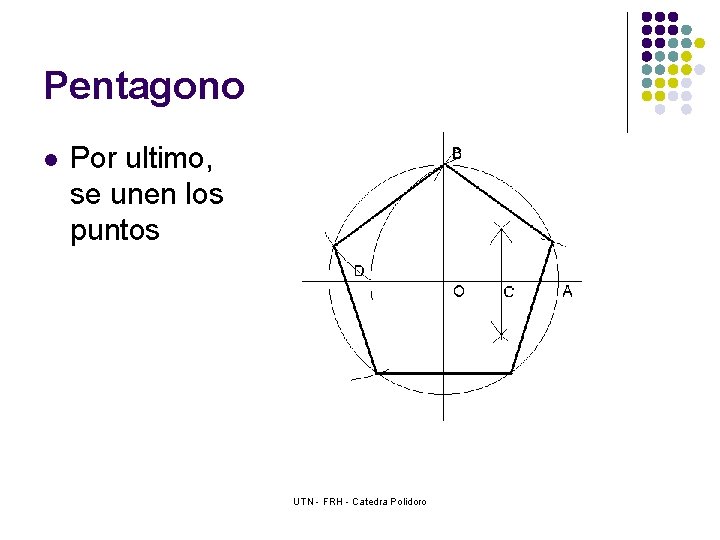

Pentagono l Por ultimo, se unen los puntos UTN - FRH - Catedra Polidoro

Pentagono l Por ultimo, se unen los puntos UTN - FRH - Catedra Polidoro

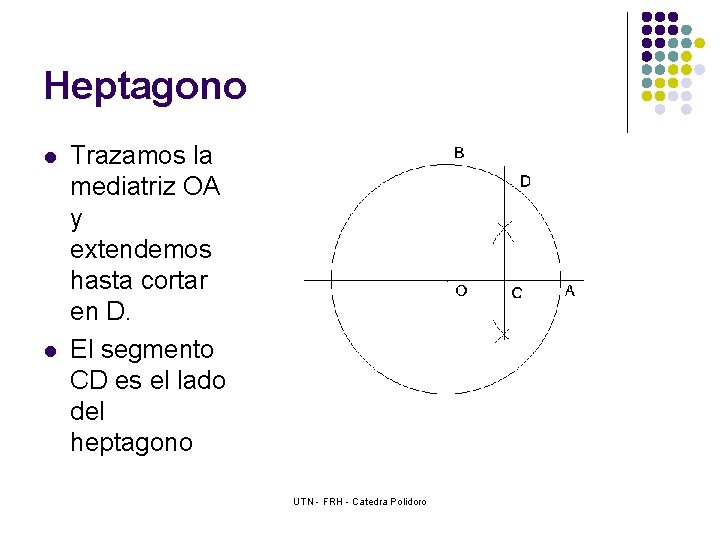

Heptagono l l Trazamos la mediatriz OA y extendemos hasta cortar en D. El

Heptagono l l Trazamos la mediatriz OA y extendemos hasta cortar en D. El segmento CD es el lado del heptagono UTN - FRH - Catedra Polidoro

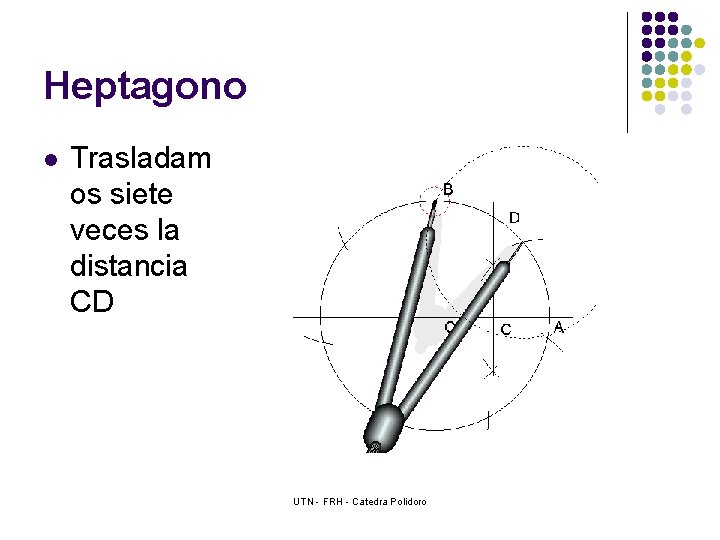

Heptagono l Trasladam os siete veces la distancia CD UTN - FRH - Catedra

Heptagono l Trasladam os siete veces la distancia CD UTN - FRH - Catedra Polidoro

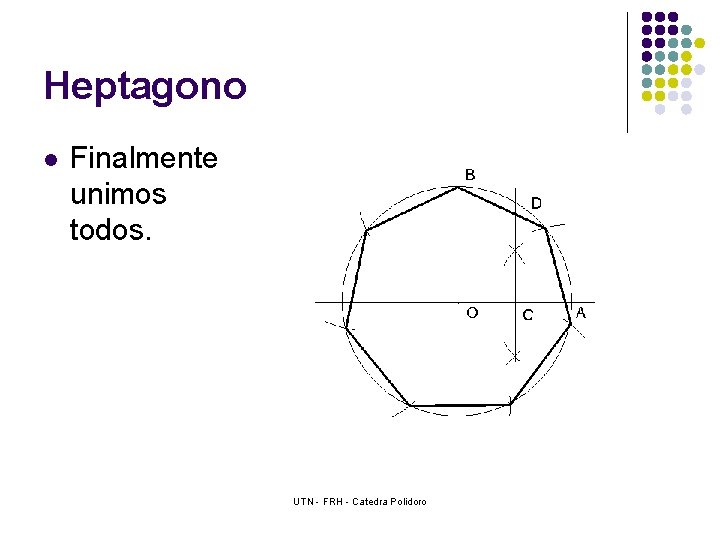

Heptagono l Finalmente unimos todos. UTN - FRH - Catedra Polidoro

Heptagono l Finalmente unimos todos. UTN - FRH - Catedra Polidoro

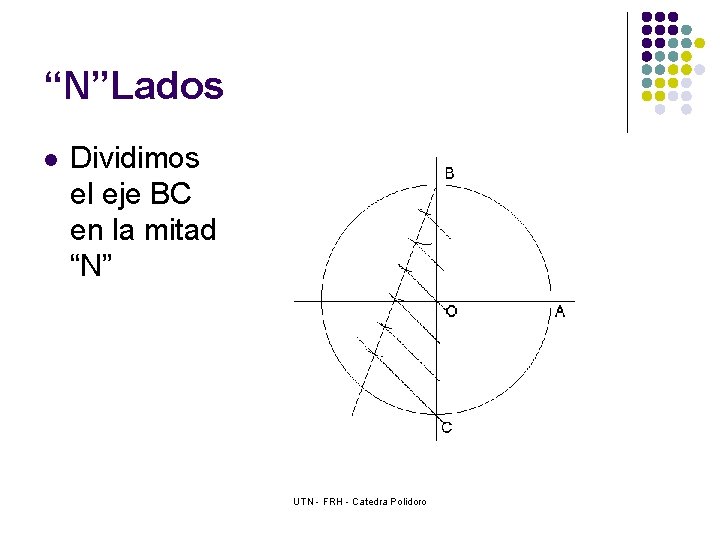

“N”Lados l Dividimos el eje BC en la mitad “N” UTN - FRH -

“N”Lados l Dividimos el eje BC en la mitad “N” UTN - FRH - Catedra Polidoro

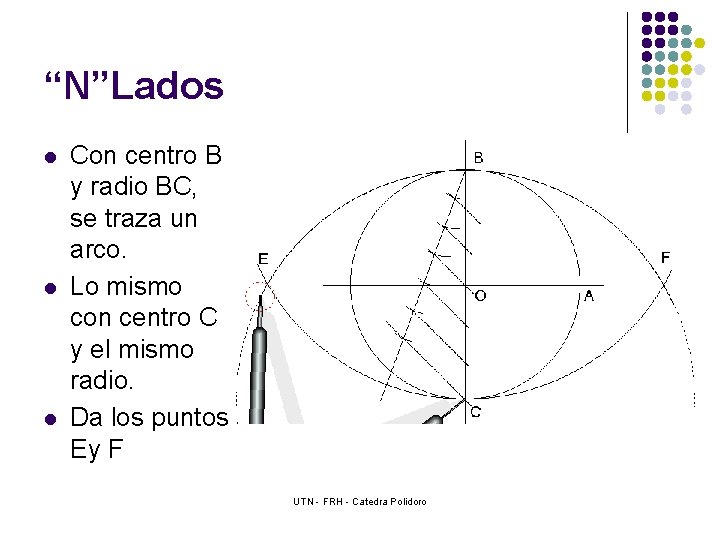

“N”Lados l l l Con centro B y radio BC, se traza un arco.

“N”Lados l l l Con centro B y radio BC, se traza un arco. Lo mismo con centro C y el mismo radio. Da los puntos Ey F UTN - FRH - Catedra Polidoro

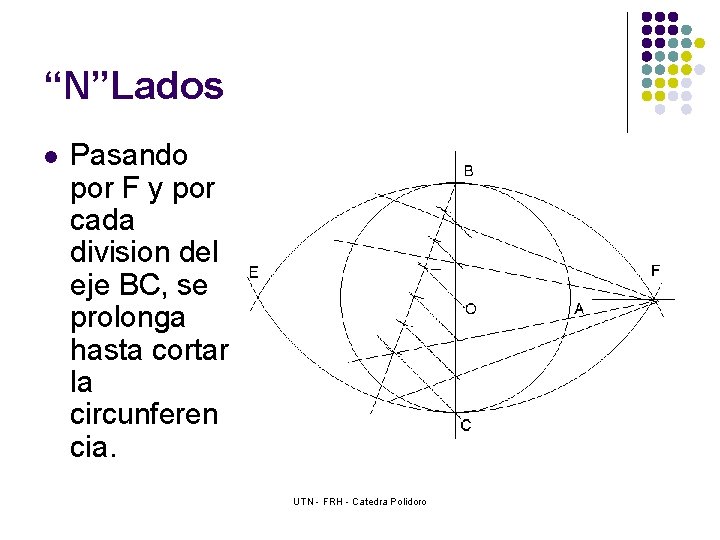

“N”Lados l Pasando por F y por cada division del eje BC, se prolonga

“N”Lados l Pasando por F y por cada division del eje BC, se prolonga hasta cortar la circunferen cia. UTN - FRH - Catedra Polidoro

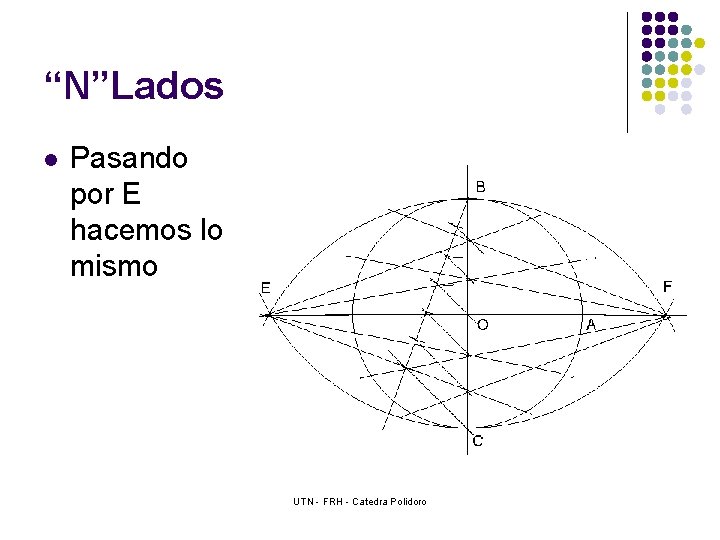

“N”Lados l Pasando por E hacemos lo mismo UTN - FRH - Catedra Polidoro

“N”Lados l Pasando por E hacemos lo mismo UTN - FRH - Catedra Polidoro

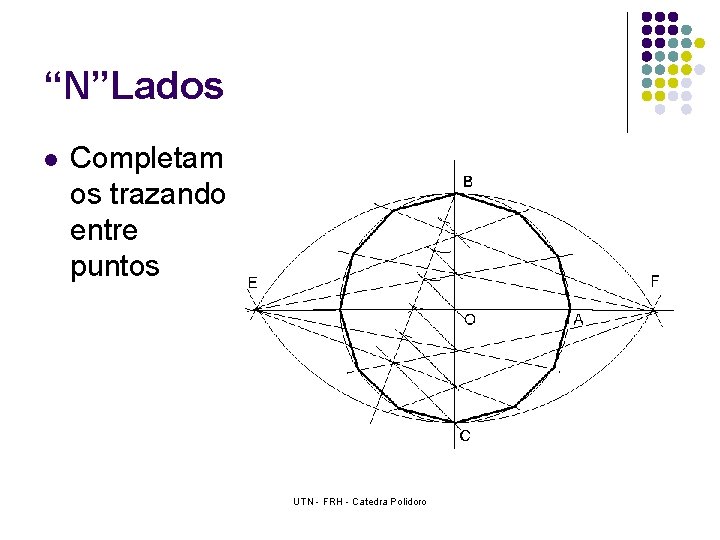

“N”Lados l Completam os trazando entre puntos UTN - FRH - Catedra Polidoro

“N”Lados l Completam os trazando entre puntos UTN - FRH - Catedra Polidoro
