RANGKAIAN LISTRIK
Rangkaian Listrik § Rangkaian listrik adalah jalur yang dilalui oleh arus listrik § Rangkaian listrik dibagi 2, yaitu 1. Rangkaian terbuka (tidak ada arus listrik mengalir) 2. Rangkaian tertutup (ada arus listrik mengalir)
Rangkaian Terbuka Rangkaian Tertutup
Simbol Komponen Listrik : sumber tegangan atau beda potensial : penghantar berarus listrik; arah panah menunjukkan arah aliran arus listrik. : hambatan listrik atau resistor : sakelar : alat ukur amperemeter : alat ukur voltmeter : alat ukur ohmmeter
Hukum Kirchoff I § Hukum Kirchoff I berbunyi : “Jumlah kuat arus listrik yang masuk ke suatu titik cabang sama dengan jumlah kuat arus listrik yang keluar dari titik cabang tersebut “
Contoh Soal (1) § Jika I = 10 A, I 1=I 3=3 A, Berapakah besar kuat arus I 2 ?

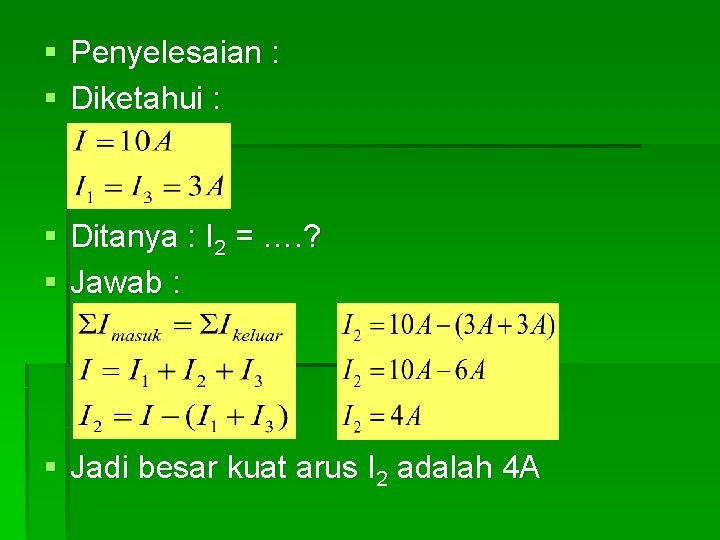

§ Penyelesaian : § Diketahui : § Ditanya : I 2 = …. ? § Jawab : § Jadi besar kuat arus I 2 adalah 4 A

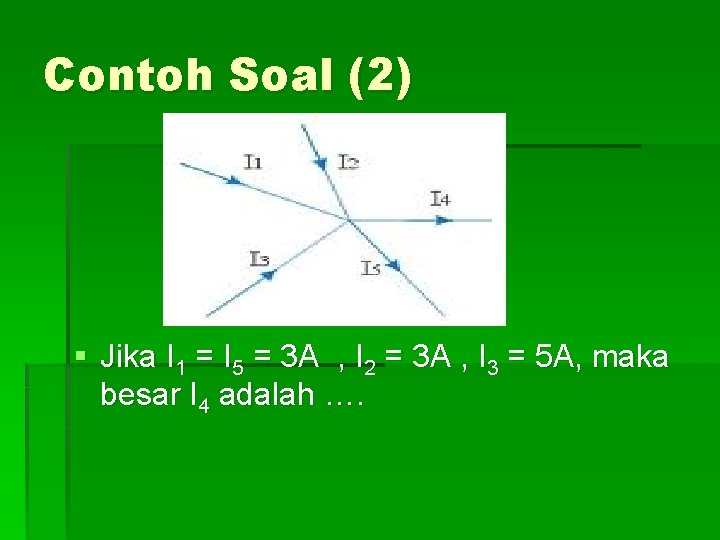

Contoh Soal (2) § Jika I 1 = I 5 = 3 A , I 2 = 3 A , I 3 = 5 A, maka besar I 4 adalah ….

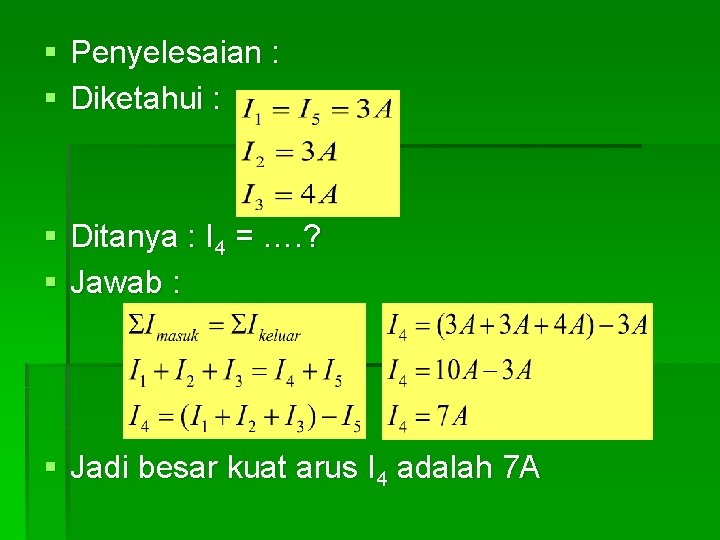

§ Penyelesaian : § Diketahui : § Ditanya : I 4 = …. ? § Jawab : § Jadi besar kuat arus I 4 adalah 7 A
Rangkaian Hambatan Listrik 1. Rangkaian Seri
1 3 2 Diganti
§ Pada rangkaian Seri tersebut berlaku : § Sehingga pada Rangkaian Seri berlaku, Dengan n = jumlah resistor
. . Kelas 9rangkaian_listrik_seri. html

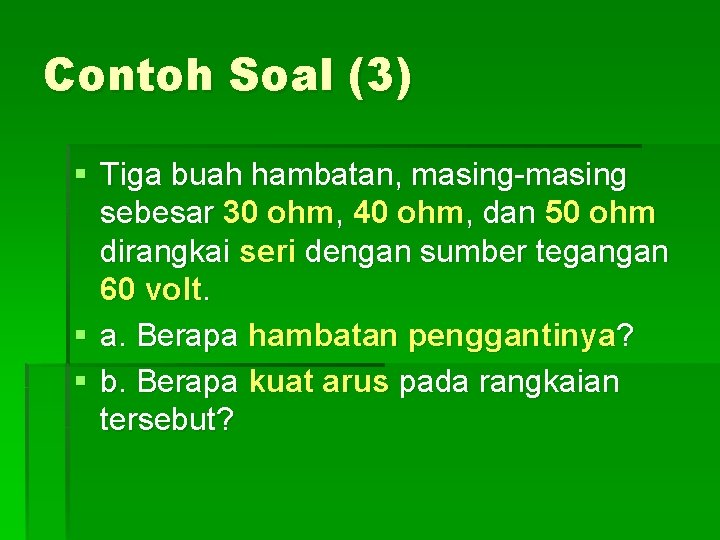

Contoh Soal (3) § Tiga buah hambatan, masing-masing sebesar 30 ohm, 40 ohm, dan 50 ohm dirangkai seri dengan sumber tegangan 60 volt. § a. Berapa hambatan penggantinya? § b. Berapa kuat arus pada rangkaian tersebut?
§ Penyelesaian : § Diketahui : § Ditanya : a. Rs = …? § Jawab : a. b. I = …? b. Jadi hambatan penggantinya adalah 120Ω dan kuat arusnya adalah 0, 5 A
2. Rangkaian Paralel

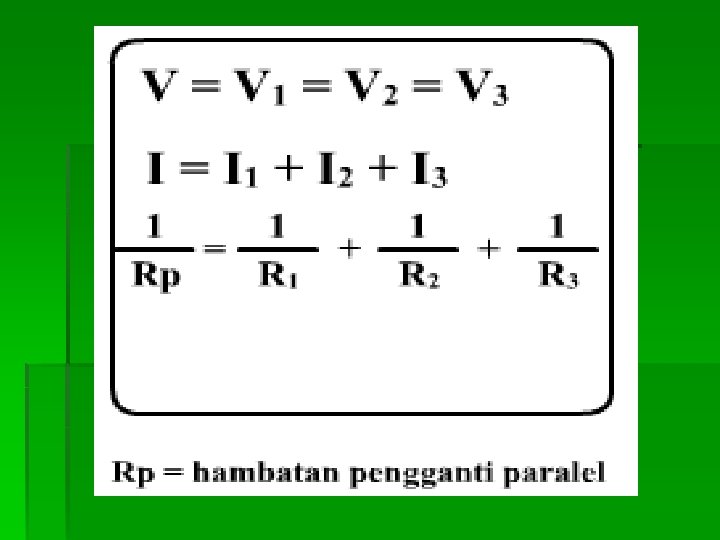

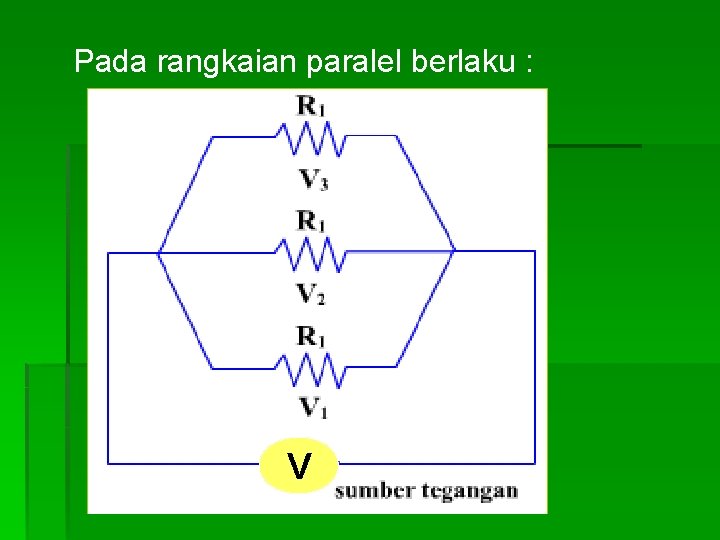

Pada rangkaian paralel berlaku : V
§. . Kelas 9rangkaian_listrik_paralel. html
Contoh Soal (4) § Tiga buah hambatan dipasang secara paralel. Masing – masing sebesar 60Ω. Jika sumber tegangan 12 volt, tentukan : a. Berapa hambatan penggantinya ? b. Berapa kuat arus yang mengalir ?

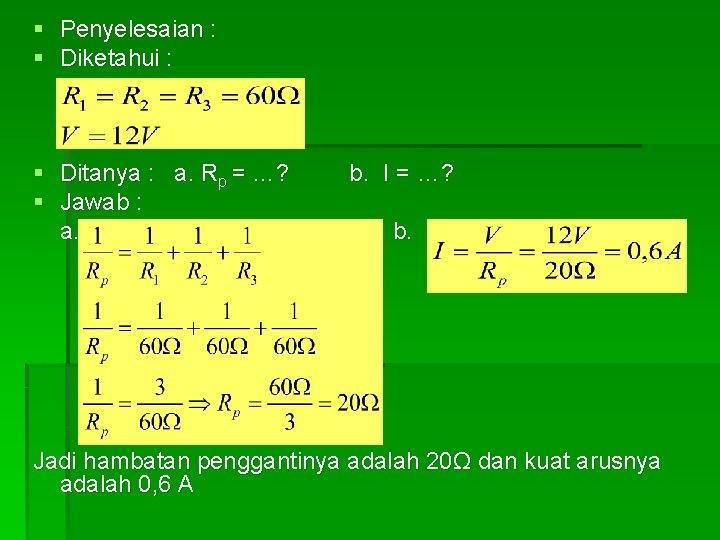

§ Penyelesaian : § Diketahui : § Ditanya : a. Rp = …? § Jawab : a. b. I = …? b. Jadi hambatan penggantinya adalah 20Ω dan kuat arusnya adalah 0, 6 A
Rangkaian Seri-Paralel
§ Rangkaian Seri-Paralel tersebut bisa diganti menjadi :
Contoh soal (5) § Dari rangkaian di atas, tentukan : a. Hambatan penggantinya ? b. Kuat arus listrik yang mengalir ?

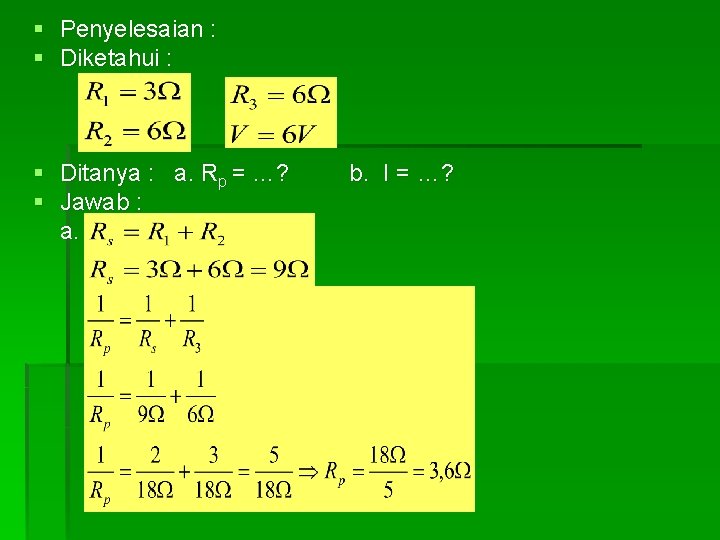

§ Penyelesaian : § Diketahui : § Ditanya : a. Rp = …? § Jawab : a. b. I = …?
b. Jadi hambatan penggantinya sebesar 3, 6Ω dan kuat arus listriknya adalah 1, 67 A
Contoh soal (6) § Jika sumber tegangan pada rangkaian di atas 15 V, tentukan : a. Hambatan penggantinya ? b. Kuat arus listriknya ?
§ Penyelesaian : § Diketahui : § Ditanya : a. Rp = …? § Jawab : a. b. I = …?

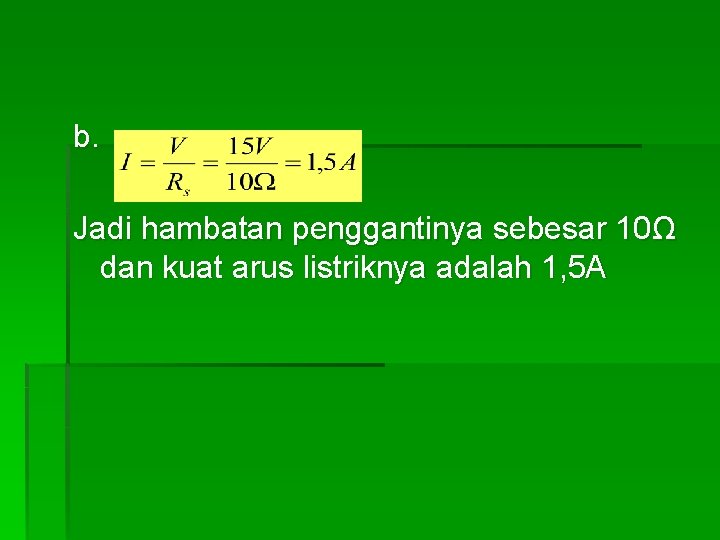

b. Jadi hambatan penggantinya sebesar 10Ω dan kuat arus listriknya adalah 1, 5 A
