Latihan Bila semua resistor dalam rangkaian dibawah ini

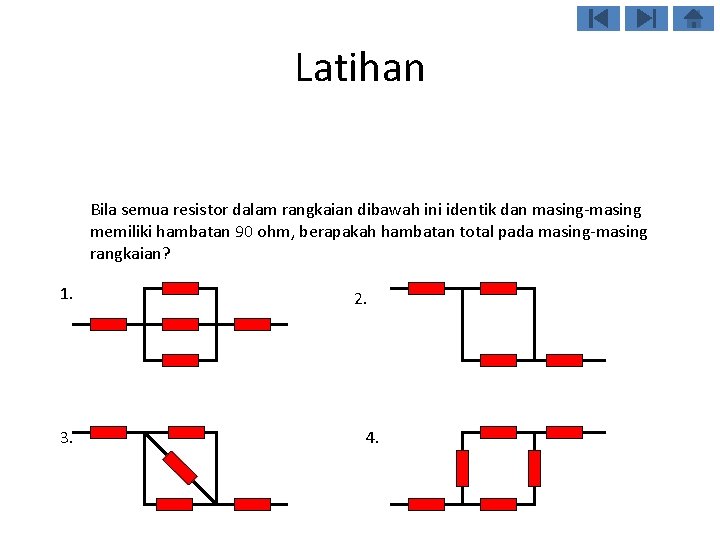

Latihan Bila semua resistor dalam rangkaian dibawah ini identik dan masing-masing memiliki hambatan 90 ohm, berapakah hambatan total pada masing-masing rangkaian? 1. 3. 2. 4.

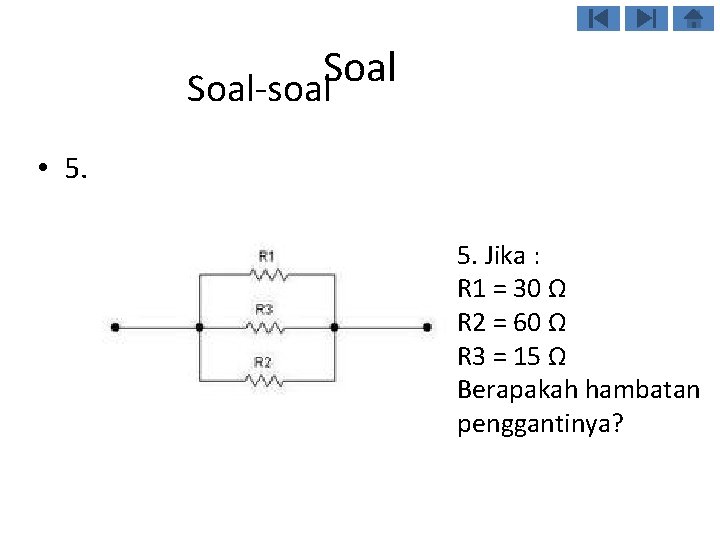

Soal-soal • 5. 5. Jika : R 1 = 30 Ω R 2 = 60 Ω R 3 = 15 Ω Berapakah hambatan penggantinya?

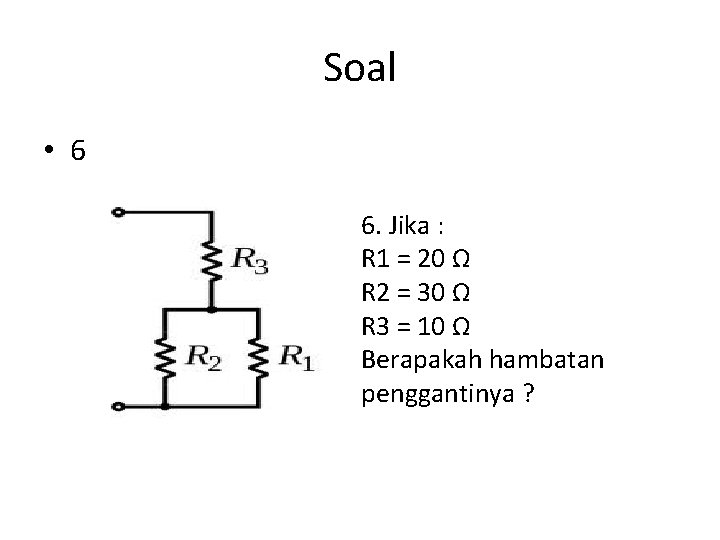

Soal • 6 6. Jika : R 1 = 20 Ω R 2 = 30 Ω R 3 = 10 Ω Berapakah hambatan penggantinya ?

Soal Rangkaian listrik 7. Rangkaian listrik berikut terdiri 3 buah hambatan dan satu buah baterai 24 Volt yang memiliki hambatan dalam 1 Ω.

Pertanyaan • Tentukan: a) Kuat arus rangkaian (I) b) Kuat arus pada R 1 , R 2 dan R 3 c) Beda potensial antara titik A dan B d) Beda potensial antara titik B dan C e) Beda potensial antara titik C dan D f) Beda potensial antara titik A dan C g) Beda potensial antara titik B dan D h) Beda potensial antara titik A dan D i) Beda potensial antara ujung-ujung baterai j) Daya pada hambatan R 1 k) Energi listrik yang diserap hambatan R 1 dalam 5 menit • l) Daya rangkaian m) Energi rangkaian dalam 5 menit

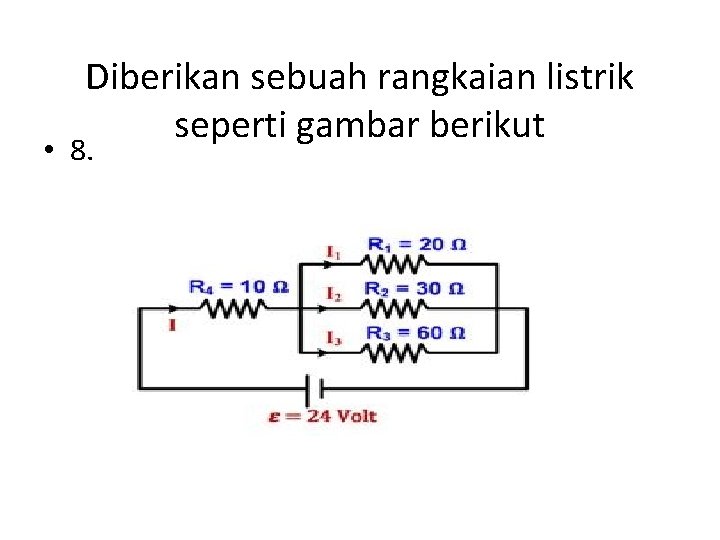

Diberikan sebuah rangkaian listrik seperti gambar berikut • 8.

Tentukan : a) Hambatan pengganti b) Kuat arus rangkaian (I) c) Kuat arus yang melalui R 4 d) Kuat arus yang melalui R 1 e) Kuat arus yang melalui R 2 f) Kuat arus yang melalui R 3 g) Beda potensial ujung-ujung hambatan R 4 h) Beda potensial ujung-ujung R 1 i) Beda potensial ujung-ujung R 2 j) Daya yang diserap R 1 • k) Energi listrik yang diserap hambatan R 1 dalam 5 menit • l) Daya rangkaian m) Energi rangkaian dalam 5 menit

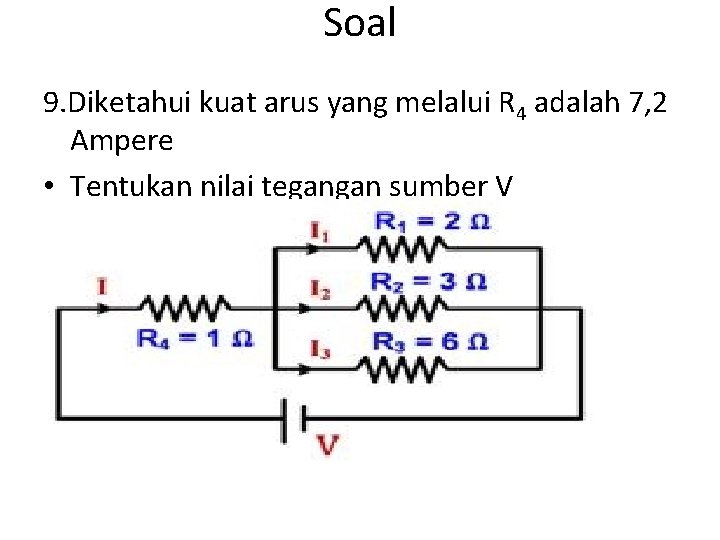

Soal 9. Diketahui kuat arus yang melalui R 4 adalah 7, 2 Ampere • Tentukan nilai tegangan sumber V

10. Diberikan sebuah rangkaian yang terdiri dari dua buah loop dengan data • sebagai berikut : • E 2 = 9 volt E 3 = 12 volt

soal • Tentukan : a) Kuat arus yang melalui R 1 , R 2 dan R 3 b) Beda potensial antara titik B dan C c) Beda potensial antara titik B dan D d) Daya pada hambatan R 1

12. Perhatikan gambar (1) Berapakah I ? (2) Berapakah I 1 ? (3) berapakah I 2 ? (4) Berapakah VAB ?

13. Jika titik A dan C diberi beda potensial 120 volt Berapakah beda potensial VAB

14. Perhatikan gambar rangkaian dibawah. Berapakah kuat arus yang melewati lampu (L) 12 watt, 12 volt ?

15. Bila hambatan dalam baterai diabaikan dan terminal voltmeter (V) dihubungkan pada titik P dan Q, maka berapakah besar beda potensial antara P dan Q (VPQ) ?
