ANALISIS RANGKAIAN LISTRIK DENGAN MATLAB Pemrosesan Sinyal Digital

ANALISIS RANGKAIAN LISTRIK DENGAN MATLAB Pemrosesan Sinyal Digital – 31 Oktober 2012

Rangkaian Listrik berikut, dicari arus pada tiap Resistor Aplikasi-1 Matriks untuk Analisis Rangkaian Listrik

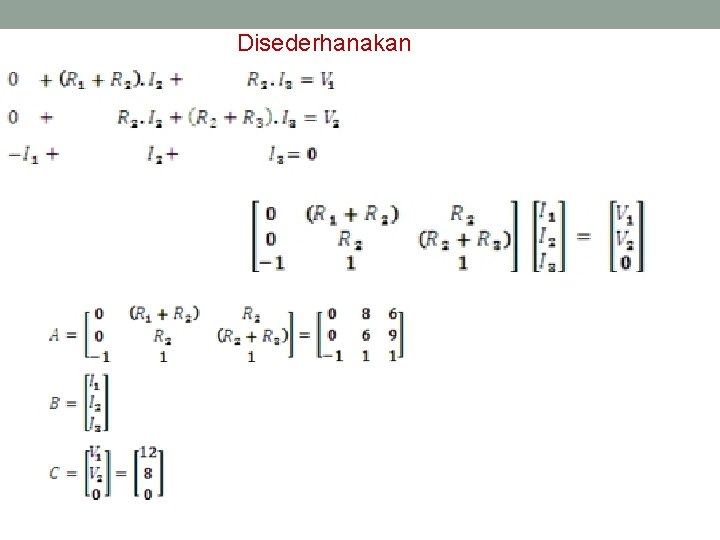

Disederhanakan

Matrik yang digunakan : Determinan matrik A Solusi numeriknya

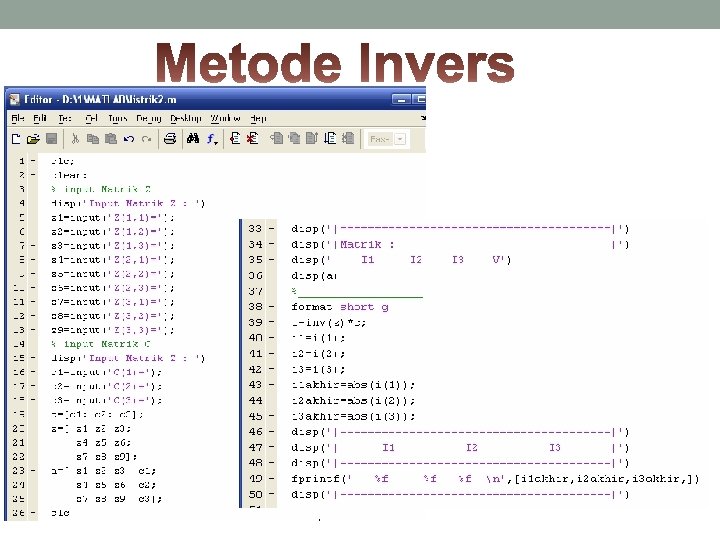

Metode Langsung Metode Invers

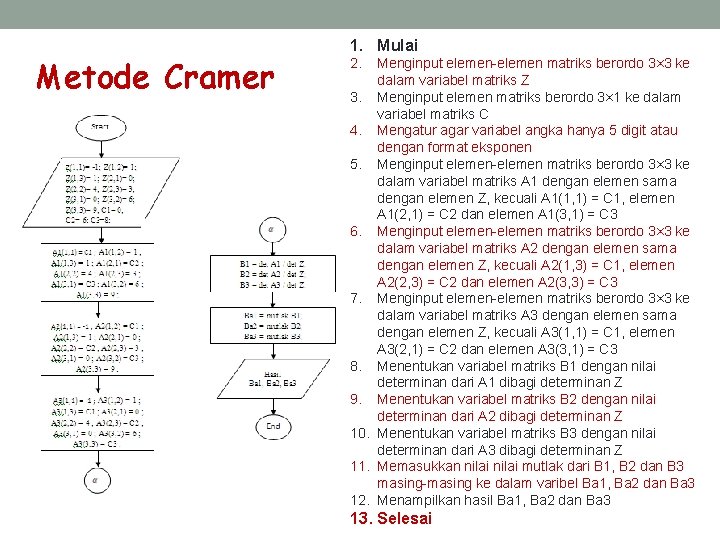

Metode Cramer 1. Mulai 2. Menginput elemen-elemen matriks berordo 3× 3 ke dalam variabel matriks Z 3. Menginput elemen matriks berordo 3× 1 ke dalam variabel matriks C 4. Mengatur agar variabel angka hanya 5 digit atau dengan format eksponen 5. Menginput elemen-elemen matriks berordo 3× 3 ke dalam variabel matriks A 1 dengan elemen sama dengan elemen Z, kecuali A 1(1, 1) = C 1, elemen A 1(2, 1) = C 2 dan elemen A 1(3, 1) = C 3 6. Menginput elemen-elemen matriks berordo 3× 3 ke dalam variabel matriks A 2 dengan elemen sama dengan elemen Z, kecuali A 2(1, 3) = C 1, elemen A 2(2, 3) = C 2 dan elemen A 2(3, 3) = C 3 7. Menginput elemen-elemen matriks berordo 3× 3 ke dalam variabel matriks A 3 dengan elemen sama dengan elemen Z, kecuali A 3(1, 1) = C 1, elemen A 3(2, 1) = C 2 dan elemen A 3(3, 1) = C 3 8. Menentukan variabel matriks B 1 dengan nilai determinan dari A 1 dibagi determinan Z 9. Menentukan variabel matriks B 2 dengan nilai determinan dari A 2 dibagi determinan Z 10. Menentukan variabel matriks B 3 dengan nilai determinan dari A 3 dibagi determinan Z 11. Memasukkan nilai mutlak dari B 1, B 2 dan B 3 masing-masing ke dalam varibel Ba 1, Ba 2 dan Ba 3 12. Menampilkan hasil Ba 1, Ba 2 dan Ba 3 13. Selesai

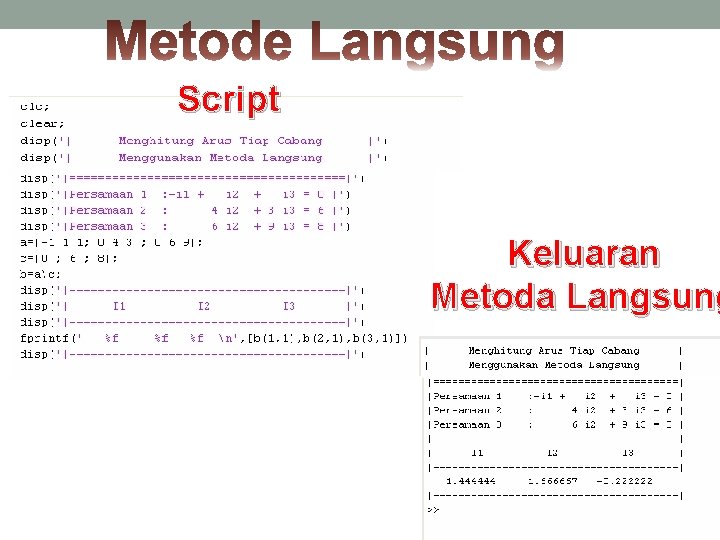

Script Keluaran Metoda Langsung

Script

Aplikasi-2 Matriks untuk Analisis Rangkaian Listrik Hukum Ohm V = I R V = Tegangan (Volt) I = Kuat Arus (Ampere) R = Tahanan (Ohm)

Aplikasi Penyelesaian Matriks Pada Analisa Rangkaian Listrik Blok-1 Blok-2 Blok-3 pada setiap blok dihitung jumlah tegangannya Blok-1 Blok-2 6 Blok-3

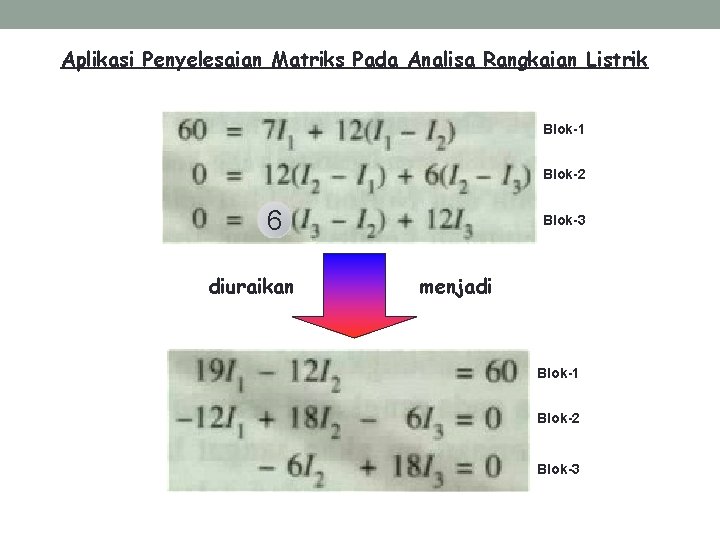

Aplikasi Penyelesaian Matriks Pada Analisa Rangkaian Listrik Blok-1 Blok-2 6 diuraikan Blok-3 menjadi Blok-1 Blok-2 Blok-3

Aplikasi Matriks untuk Analisis Rangkaian Listrik Blok-1 Blok-2 Blok-3 diubah ke bentuk matriks

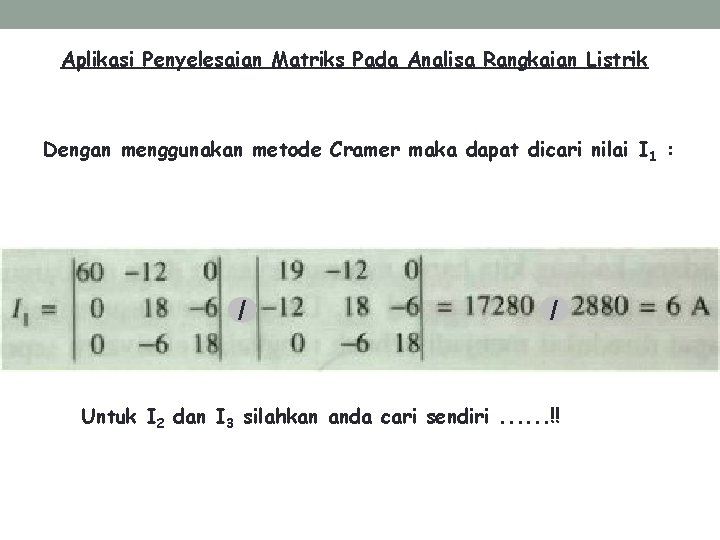

Aplikasi Penyelesaian Matriks Pada Analisa Rangkaian Listrik Dengan menggunakan metode Cramer maka dapat dicari nilai I 1 : / / Untuk I 2 dan I 3 silahkan anda cari sendiri. . . !!

Aplikasi Matriks untuk Analisis Rangkaian Listrik 6 A
