Motor Listrik Motor Listrik Motor listrik adalah alat

Motor Listrik

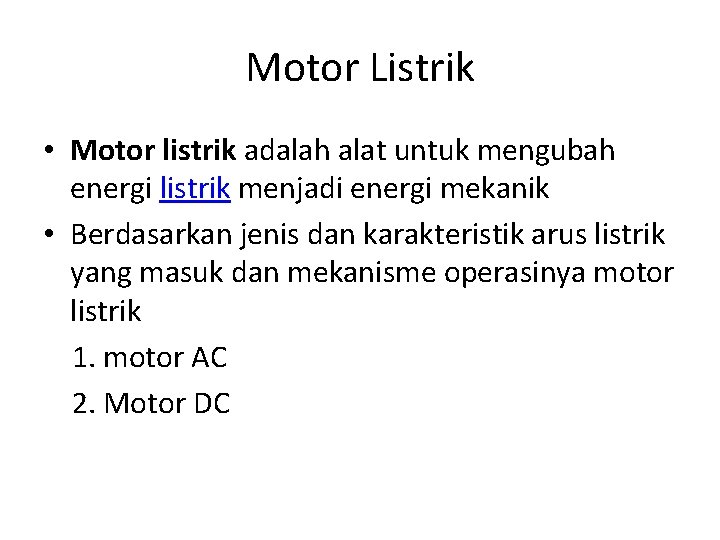

Motor Listrik • Motor listrik adalah alat untuk mengubah energi listrik menjadi energi mekanik • Berdasarkan jenis dan karakteristik arus listrik yang masuk dan mekanisme operasinya motor listrik 1. motor AC 2. Motor DC

Klasifikasi Jenis Motor Listrik

Motor AC dibagi menjadi : • Motor sinkron, yaitu motor AC (arus bolakbalik) yang bekerja pada kecepatan tetap atau konstan pada frekuensi tertentu • Motor induksi, yaitu motor AC yang paling umum digunakan di industri – industri

Motor Sinkron • Kecepatan putaran motor sinkron tidak akan berkurang(tidak slip) meskipun beban bertambah • kekurangan motor ini adalah tidak dapat menstart sendiri • Motor ini membutuhkan arus searah (DC) yang dihubungkan ke rotor untuk menghasilkan medan magnet rotor • Motor ini disebut motor sinkron karena kutup medan rotor mendapat tarikan dari kutup medan putar stator hingga turut berputar dengan kecepatan yang sama (sinkron)

Motor Induksi • merupakan motor listrik AC yang bekerja berdasarkan induksi medan magnet antara rotor dan stator • Motor induksi dapat diklasifikasikan menjadi : 1. Motor induksi satu fase 2. Motor induksi tiga fase

Motor DC • Motor listrik arus searah adalah jenis motor listrik yang beroperasi dengan sumber tegangan arus listrik searah (DC, Direct Current • Motor listrik arus searah DC ini dapat dibedakan lagi berdasarkan sumber dayanya : 1. Motor DC sumber daya terpisah/ Separately Excited. Adalah jenis motor DC yang sumber arus medan disupply dari sumber terpisah, sehingga motor listrik DC ini disebut motor DC sumber daya terpisah (separately excited) 2. Motor DC sumber daya sendiri/ Self Excited. Adalah jenis motor DC yang sumber arus medan disupply dari sumberyang sama dengan kumparan motor listrik, sehingga motor listrik DC ini disebut motor DC sumber dayasendiri (self excited).

Motor DC Sumber Daya Sendiri Motor DC sumber daya sendiri / self exited ini dibedakan lagi menjadi 3 jenis berdasarkan konfigurasi supply medan dengan kumparan motornya sebagai berikut: • Motor DC shunt • Motor DC Seri • Motor DC Kompon/Gabungan

Tugas • Sebutkan dan jelaskan karakteristik dari motor seri, shunt, kompon! • Jelaskan perbedaraan gerakan motor dan generator! • Buat dalam bentuk makalah
