PertemuanIII PERANGKAT JARINGAN KABEL LAN JARINGAN Kabel LAN

Pertemuan-III PERANGKAT JARINGAN

KABEL (LAN) JARINGAN Kabel LAN merupakan media transmisi Ethernet yang menghubungkan piranti-piranti dalam jaringan komputer. Design kabel jaringan yang bagus, merupakan unsur pendukung yang membuat jaringan komputer LAN mudah dipelihara dan bisa diandalkan. Jadi kabel LAN sangat bermanfaat sekali dalam realitas jaringan. Local Area Network (LAN) menggunakan 4 tipe kabel : 1. 2. 3. 4. Coaxial Unshielded Twisted Pair (UTP) Shielded Twisted Pair (STP) Fiber Optik

[1] Kabel Coaxial Kabel ini bisa dikatakan kabel yang paling tua, dalam artian adalah kabel yang lebih dulu muncul dalam dunia jaringan Ethernet Kabel Coaxial adalah kabel berbungkus solid sbg intinya dan lapisan logam beranyam di bawah pembungkus eksternalnya Ketika kita akan menghubungkan beberapa Komputer, dgn menggunakan kabel Coaxial ini kita tidak perlu menggunakan Hub. Hal ini biasanya disebut dengan “Topologi Bus”. Tidak heran jika kabel ini disebut sebagai kabel yang termasuk sudah lebih dulu muncul dan digunakan, lebih tua dari kabel sejenislainnya.

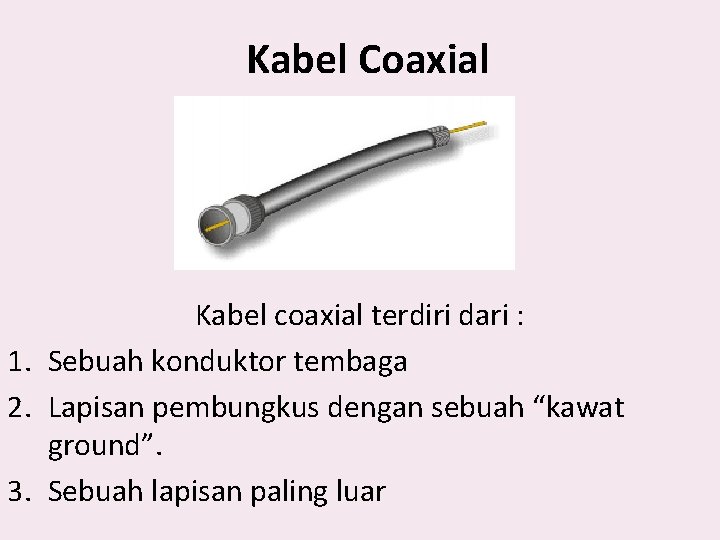

Kabel Coaxial Kabel coaxial terdiri dari : 1. Sebuah konduktor tembaga 2. Lapisan pembungkus dengan sebuah “kawat ground”. 3. Sebuah lapisan paling luar

Gbr Susunan Kabel LAN coaxial Detail Coaxial Cable

LAN Coaxial • Awalnya Ethernet mendasarkan jaringannya pada Kabel LAN coaxial yang mana bisa membentang sampai 500 meter dalam satu segmen. • Kabel LAN coaxial ini mahal, dan maksimum hanya sampai kecepatan 10 Mbps saja. • Kabel lan coaxial ini sekarang sudah tidak popular. Kabel LAN coaxial digunakan pada Ethernet 10 Base 2 dan 10 Base 5 beberapa tahun yang lalu. 10 Base 5 mengacu pada thicknet , sementara 10 Base 2 mengacu pada thinnet sebab 10 Base 5 dulu menggunakan kabel lan coaxial yang lebih tebal.

Penggunaan Kabel Coaxial Kabel coaxial terkadang digunakan untuk topologi bus, tetapi beberapa produk LAN sudah tidak mendukung koneksi kabel coaxial. Protokol Ethernet LAN yang dikembangkan menggunakan kabel coaxial: 10 Base 5 / Kabel “Thicknet”: 1. adalah sebuah kabel coaxial RG/U-8. 2. merupakan kabel “original” Ethernet. 3. tidak digunakan lagi untuk LAN modern 10 Base 2 / Kabel “Thinnet”: 1. adalah sebuah kabel coaxial RG/U-58. 2. mempunyai diameter yang lebih kecil dari “Thicknet”. 3. menggantikan “Thicknet”. 4. tidak direkomendasikan lagi, tetapi masih digunakan pada jaringan LAN yang sangat kecil

Jenis Kabel Coaxial Beberapa jenis kabel Coaxial lebih besar dari pada yang lain. Makin besar kabel, makin besar kapasitas datanya, lebih jauh jarak jangkauannya dan tidak begitu sensitif terhadap interferensi listrik.

[2] Kabel Twisted-Pair ini adalah satu kabel yang lebih sering digunakan, bentuk kabel ini secara fisik memiliki ujung konektor yang serupa tapi tak sama, alias mirip dengan konektor kabel telepon. Yang membedakannya jika dilihat secara fisik hanyalah ukuran dari ujung konektor kabel Twisted -Pair ini lebih besar dari ujung konektor kabel telepon. Sedikit tambahan, Twisted-Pair kadang juga disebut RJ-45 dan kabel telepon disebut dengan RJ-11. . .

Gbr- Kabel Twisted-Pair Kabel Ini ada berbagai macam jenis, di dalamnya ada yang terdiri dari dua hingga delapan pasang kabel yang dipilin dan terbungkus dalam satu kabel. Tipe kabel ini memiliki 2 tipe : 1. UTP (Unshielded twisted-pair) dan 2. STP (Shielded Twisted-pair). Yang membedakanya, untuk kabel STP memiliki tembaga dan foil di sekeliling kabelnya, shg bisa melindungi dari sinyal listrik yang over atau berlebihan. Namun tentu saja dengan demikian kabel ini Cenderung lebih berat. (RJ 45 atas, RJ 11 bawah) Dan dengan STP ini bisa lebih kuat Ketika kita akan memasang kabel bersebelahan hingga bertumpuk.

[2. a] UTP (Unshielded Twisted Pair) Kabel “Unshielded twisted pair” (UTP) digunakan untuk LAN dan sistem telepon. Kabel UTP terdiri dari empat pasang warna konduktor tembaga yang setiap pasangnya berpilin. Pembungkus kabel memproteksi dan menyediakan jalur bagi tiap pasang kawat. Kabel UTP terhubung ke perangkat melalui konektor modular 8 pin yang disebut konektor RJ-45. Semua protokol LAN dapat beroperasi melalui kabel UTP. Kebanyakan perangkat LAN dilengkapi dengan RJ-45

Kategori UTP Terdapat 5 kategori (level) untuk kabel UTP. Kategori ini mendukung sinyal suara berkecepatan rendah (low -speed voice) dan sinyal LAN berkecepatan tinggi. Kategori 5 UTP direkomendasikan sebagai kategori minimum untuk instalasi LAN dan cocok untuk topologi star. Tabel berikut menunjukkan masing-masing kategori: Kategori Performansi (MHz) Penggunaan Cat 1 Voice, Mainframe, Dumb Terminal Cat 2 4 MB Token Ring Cat 3 10 MB Ethernet Cat 4 20 16 MB Token Ring Cat [ Lebih lengkap spt berikut ini : . . . ]

Standard UTP 1. Kabel lan UTP Cat 1, dipakai untuk jaringan telpon. 2. Kabel lan UTP Cat 2, kecepatan max 4 Mbps, aslinya dimaksudkan untuk mendukung Token Ring lewat UTP. 3. Kabel lan Cat 3, dengan kecepatan maksimum 10 Mbps. Kabel lan ini bisa dipakai untuk jarigan telpon dan merupakan pilihan kabel lan UTP masa silam. 4. Kabel lan UTP Cat 4, kecepatan max adalah 16 Mbps, umum dipakai jaringan versi cepat Token Ring. 5. Kabel lan Cat 5, kecepatan maksimum 1 Gigabps, sangat popular untuk kabel lan desktop. 6. Kabel lan Cat 5 e, dengan kecepatan maksimum 1 Gigabps, tingkat emisi lebih rendah, lebih mahal dari Cat 5 akan tetapi lebih bagus untuk jaringan Gigabit. 7. Kabel lan Cat 6, kecepatan max adalah 1 Gigabps+, dimaksudkan sebagai pengganti Cat 5 e dengan kemampuan mendukung kecepatan-2 multigigabit.

Identifikasi UTP Ada dua macam standard yaitu: 1. T 568 -A adalah kabel lan UTP jenis straight through, kedua ujung penempatan kabel pada pin-2 konektor RJ-45 adalah sama. 2. T 568 -B adalah kabel lan UTP jenis cross-over. Perhatikan dengan seksama pada kabel cross-over ini, pasangan pin 2 dan 5 dan pasangan pin 1 dan 3 bertukar tempat

UTP Cable Connection

Penempatan pin untuk skema T 568 B Perlu diketahui bahwa nomor pin ganjil selalu berwarna strip putih diikuti warna utama (1, 3, 5, 7). Kabel yang dihubungkan ke Konektor RJ-45 dapat dilihat pada gambar di bawah ini:

Kode Warna untuk T 568 B Warna Pin – nama pasangan 1 putih-orange (pasangan 2) Tx. Data + 2 orange (pasangan 2) ……. . Tx. Data – 3 putih-hijau (Pasangan 3). . Recv. Data + 4 biru (pasangan 1) 5 putih-biru (pasangan 1) 6 hijau (Pasangan 3) ………. . Recv. Data 7 putih-coklat (pasangan 4) 8 coklat (pasangan 4)

Penempatan pin untuk skema T 568 A Spesifikasi T 568 A membalik posisi kabel berwarna orange dan hijau sehingga pasangan 1 dan 2 berada di 4 pin tengah. (Perlu diketahui bahwa dalam konektor RJ-11 di atas, pasangan 1 dan 2 berada di 4 pin tengah) T 568 A berjalan :

Kode Warna untuk. T 568 A Warna Pin – nama pasangan 1 putih-hijau (Pasangan 3). . Recv. Data + 2 hijau (Pasangan 3) ………. Recv. Data 3 putih-orange (pasangan 2) Tx. Data + 4 biru (pasangan 1) 5 putih-biru (pasangan 1) 6 jeruk (pasangan 2) ……… Tx. Data – 7 putih-coklat (pasangan 4) 8 coklat (pasangan 4)

Diagram di bawah ini menunjukkan perbandingan antara 568 A dan 568 B:

Kapan dimana tipe kabel ini digunakan? Penggunaan kabel straight yang paling umum adalah sambungan antara PC dan hub/switch. Dalam hal ini PC terhubung langsung ke hub/switch yang otomatis membuat cross-over secara internal dengan menggunakan sirkuit khusus. Dalam kasus penggunaan kabel CAT 1, yang biasa digunakan pada saluran telepon, hanya 2 kawat yang digunakan. Koneksi tipe ini tidak memerlukan cross-over khusus karena telepon terhubung langsung ke soket telepon.

SKEMA PENGIRIMAN SINYAL UTP

Menghubungkan piranti (UTP Cable - pin assignment) Aturan main dari pemakaian kabel ini adalah sebagai berikut, jika untuk menghubungkan dua jenis piranti yang berbeda, gunakan kabel lan UTP straight-through. Sementara jika anda menghubungkan dua piranti yang sejenis, gunakanlah kabel lan cross-over

Detail komponen dari kabel LAN UTP dan STP

[2. b] STP (Shielded Twisted Pair) Shielded twisted pair” adalah jenis kabel telepon yang digunakan dalam beberapa bisnis instalasi. Terdapat pembungkus tambahan untuk tiap pasangan kabel (”twisted pair”). Kabel STP juga digunakan untuk jaringan Data, digunakan pada jaringan Token-Ring IBM. Pembungkusnya dapat memberikan proteksi yang lebih baik terhadap interferensi EMI.

Kelemahan kabel STP Kabel STP mempunyai beberapa kelemahan : 1. Attenuasi meningkat pada frekuensi tinggi. 2. Pada frekuensi tinggi, keseimbangan menurun sehingga tidak dapat mengkompensasi timbulnya “crosstalk” dan sinyal “noise”. 3. Harganya cukup mahal

[3] Kabel Fiber Optik adalah teknologi kabel terbaru. Terbuat dari glas optik. Di tengah-tengah kabel terdapat filamen glas, yang disebut “core”, dan di kelilingi lapisan “cladding”, “buffer coating”, material penguat, dan pelindung luar. Informasi ditransmisikan menggunakan gelombang cahaya dengan cara mengkonversi sinyal listrik menjadi gelombang cahaya. Transmitter yang banyak digunakan adalah LED atau Laser.

Fiber Optik Fiber optic merupakan media transmisi terkini untuk standard Ethernet dalam kabel LAN. Perbedaan utama dalam hal fungsi antara kabel fiber optic dan kabel electric adalah sebagia berikut: 1. Jarak lebih jauh 2. Jauh lebih mahal 3. Kurang interferensi magnetic, membuatnya lebih aman 4. Dapat menunjang keceptan sampai 10 Gigabits

Kelebihan menggunakan kabel Fiber Optik Kabel Fiber Optik mempunyai beberapa kelebihan, diantaranya : 1. Kapasitas bandwidth yang besar (gigabit per detik). 2. Jarak transmisi yang lebih jauh ( 2 sampai lebih dari 60 kilometer). 3. Kebal terhadap interferensi elektromagnetik. Kabel Fiber Optik banyak digunakan pada jaringan WAN untuk komunikasi suara dan data. Kendala utama penggunaan kabel fiber optik di LAN adalah perangkat elektroniknya yang masih mahal. Sedangkan harga kabel Fiber Optiknya sendiri sebanding dengan kabel LAN UTP

Fibre Optic Cable Diagram Ada dua macam kabel lan dalam piranti optic ini: 1. Multimode (MM), menggunakan ukuran diameter fiber optic lebih luas 2. Single mode (SM), menggunakan diameter fiber optic sangat kecil. Jenis ini sangat mahal dikarenakan proses fabrikasinya lebih presisi. Kabel optic ini bisa mencapai jauh lebih panjang dari pada jenis optic MM.

BAGIAN FIBER OPTIC Kabel ini bekerja dengan cahaya, bukan dengan listrik seperti umumnya kabel lainnya. Kabel ini terdiri dari sebuah inti tengah terbuat dari benang kaca berbentuk silinder yang dibungkus dalam sebuah bahan yang melindunginya kemudian memantulkan kembali cahaya kedalam konduktor kaca. Bahan ini dibungkus oleh lapisan keras yang terbuat dari KEVLEAR. Lalu kesemua bahan ini dibungkus lagi oleh bahan PVC (Polyvinyl Chloride). Dengan kabel ini kita bisa mendapatkan kecepatan transmisi data hingga Gigabyte Mbps.

Konektor optic Untuk mentransmisikan data lewat kabel lan optic ini anda memerlukan sebuah strand optic tunggal untuk satu arah. Anda memerlukan dua strand optic untuk kedua arah masing 2 untuk kirim dan terima. Konektor untuk masing ujung dari fiber optic ini umumnya seperti gambar berikut:

RAGAM FIBER OPTIC Catatan : 1. Melihat pancaran cahaya sinar pada kabel Fiber optic secara Langsung(Mata Telanjang) bisa menyebabkan buta permanen. 2. Jangan membuat suatu tikungan yang tajam pada pemasangan kabel ini.
