LISTRIK DINAMIS RANGKAIAN SERI DAN PARALEL PERTEMUAN 10

LISTRIK DINAMIS (RANGKAIAN SERI DAN PARALEL) PERTEMUAN 10 HARLINDA SYOFYAN, S. Si. , M. Pd PENDIDIKAN GURU SEKOLAH DASAR FAKULTAS KEGURUAN DAN ILMU PENDIDIKAN

KEMAMPUAN AKHIR YANG DIHARAPKAN § § Mampu memahami pengertian Listrik dinamis Mampu memberi contoh listrik dinamis dan membuat rangkaiannya.

PETA KONSEP

LISTRIK DINAMIS v Listrik dinamis adalah listrik yang berubah-ubah atau bisa bergerak dan sering disebut dengan arus listrik. v Arus listrik ini berasal dari aliran elektron yang mengalir terus-menerus dari kutub negatif menuju kutub positif, dari potensial tinggi menuju potensial rendah dari sumber beda potensial (tegangan). v Benda dengan muatan listrik positif lebih banyak mempunyai potensial yang lebih tinggi, sedangkan benda dengan muatan negatif lebih banyak mempunyai potensial lebih rendah. v Arus listrik terbagi menjadi 2 jenis yaitu arus AC (bolak-balik) dan DC (searah), umumnya arus listrik melewati kawat penghantar tiap satuan waktu, untuk jumlah arus listrik yang mengalir dalam waktu tertentu disebut kuat arus listrik.

LISTRIK DINAMIS v Hukum Kirchoff; Kuat arus yang masuk pada rangkaian bercabang akan sama dengan kuat arus yang keluar, sedangkan di rangkaian seri kuat arus akan terus sama di setiap ujung hambatan. v Hukum Ohm; Semakin besar sumber tegangan, semakin besar pula arus yang akan mengalir. Sedangkan jika hambatan diperbesar, itu akan membuat aliran arus berkurang.

PENGERTIAN RANGKAIAN SERI § Rangkaian seri adalah satu model rangkaian listrik yang dikenal dewasa ini. § Rangkaian seri adalah suatu rangkaian yang semua bagian-bagiannya dihubungkan berurutan, sehingga setiap bagian dialiri oleh arus listrik yang sama. § Rangkaian ini disebut juga dengan rangkaian tunggal, membiarkan listrik mengalir keluar dari sumber tegangan, melalui setiap bagian, dan kembali lagi ke sumber tegangan. § Kuat arus yang mengalir selalu sama di setiap titik sepanjang rangkaian. § Hambatan yang dirangkai secara seri akan semakin besar nilai hambatannya. § Sedangkan, lampu yang dirangkai secara seri nyalanya menjadi semakin redup. § Apabila satu lampu mati, maka lampu yang lain juga akan mati.

CIRI-CIRI RANGKAIAN SERI o Ciri-ciri rangkaian seri adalah semua komponen listrik yang akan dipasang disusun secara berderet atau berurutan. o Kabel penghubung semua komponen tersebut tidak memiliki percabangan sepanjang rangkaian, sehingga hanya ada satu jalan yang dilalui oleh arus. o Akibatnya, arus listrik (I) yang mengalir di berbagai titik dalam rangkaian sama besarnya, sedangkan beda potensialnya berbeda. o Artinya semua komponen yang terpasang akan mendapat arus yang sama pula.

CIRI-CIRI RANGKAIAN SERI (2) o Rangkaian seri memiliki hambatan total yang lebih besar daripada hambatan penyusunnya. Hambatan total (Rtotal) ini disebut hambatan pengganti. o Beda potensial atau tegangan total (Vtotal) dari rangkaian seri adalah hasil jumlah antara beda potensial pada tiap resistor. o Semua pernyataan ini dapat dirumuskan menjadi:

CIRI-CIRI RANGKAIAN SERI (3) o Keuntungan menggunakan rangkaian seri adalah dapat mengurangi biaya pemakaian kabel listrik. o Sedangkan kelemahannya, energi yang diserap masing-masing alat listrik menjadi semakin kecil. o Contoh: lampu menjadi redup jika dirangkai seri. Jika salah satu dari komponen listrik putus/rusak maka semua komponen tidak dapat bekerja. o Selain itu, hambatan listrik jika komponen dirangkai seri akan semakin besar.

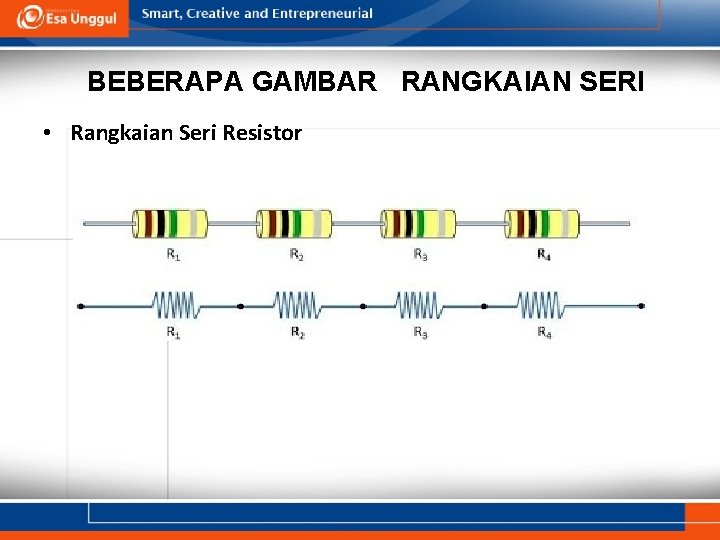

BEBERAPA GAMBAR RANGKAIAN SERI • Rangkaian Seri Resistor

BEBERAPA GAMBAR RANGKAIAN SERI • Rangkaian Seri pada Lampu

PENGERTIAN RANGKAIAN PARALEL § Rangkaian paralel adalah satu model rangkaian yang dikenal dalam kelistrikan. § Secara sederhana, rangkaian paralel diartikan sebagai rangkaian listrik yang semua bagian-bagiannya dihubungkan secara bersusun. § Akibatnya, pada rangkaian paralel terbentuk cabang di antara sumber arus listrik. § Rangkaian ini disebut juga dengan rangkaian bercabang. Dalam rangkaian ini, semua percabangan yang ada dapat dilalui oleh arus listrik. § Di setiap cabang itulah komponen listrik terpasang, sehingga masing-masing komponen itu memiliki cabang dan arus tersendiri. § Arus tersebut mengaliri semua komponen listrik yang terpasang secara bersamaan. § Rangkaian paralel diperlukan jika kita akan melakukan pengaturan arus listrik, dengan membagi arus listrik dengan cara merubah beban yang lewat di tiap percabangan.

CIRI – CIRI RANGKAIAN PARALEL o Semua komponen listrik terpasang secara bersusun atau sejajar. o Pada rangkaian paralel arus yang mengalir pada setiap cabang berbeda besarnya. o Setiap komponen terhubung dengan kutub positif dan kutub negatif dari sumber tegangan, artinya semua komponen mendapat tegangan yang sama besar. o Sedangkan, hambatan totalnya menjadi lebih kecil dari hambatan tiap komponen listriknya. Semuanya dapat ditulis dalam bentuk rumus matematis:

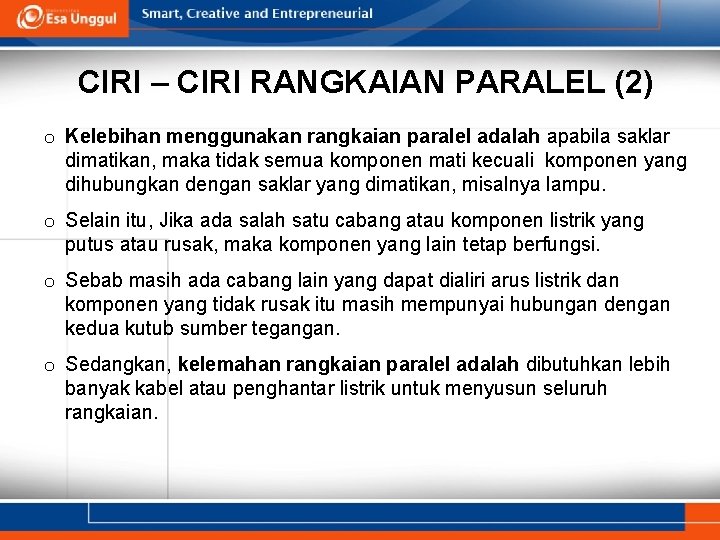

CIRI – CIRI RANGKAIAN PARALEL (2) o Kelebihan menggunakan rangkaian paralel adalah apabila saklar dimatikan, maka tidak semua komponen mati kecuali komponen yang dihubungkan dengan saklar yang dimatikan, misalnya lampu. o Selain itu, Jika ada salah satu cabang atau komponen listrik yang putus atau rusak, maka komponen yang lain tetap berfungsi. o Sebab masih ada cabang lain yang dapat dialiri arus listrik dan komponen yang tidak rusak itu masih mempunyai hubungan dengan kedua kutub sumber tegangan. o Sedangkan, kelemahan rangkaian paralel adalah dibutuhkan lebih banyak kabel atau penghantar listrik untuk menyusun seluruh rangkaian.

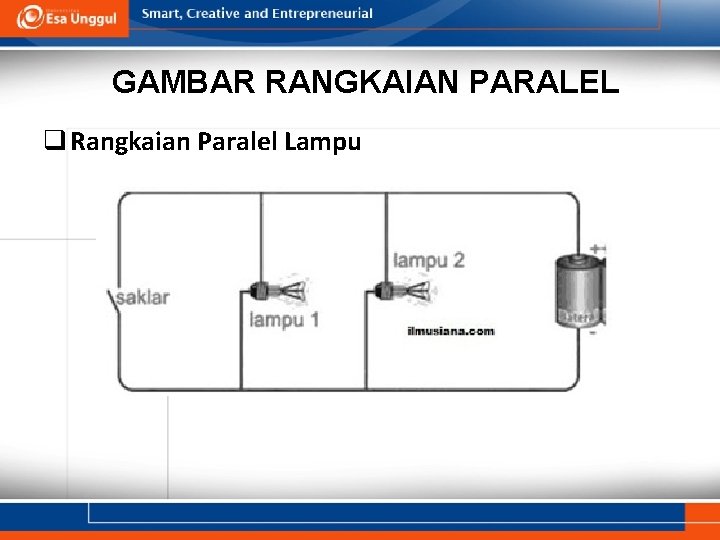

GAMBAR RANGKAIAN PARALEL q Rangkaian Paralel Lampu

GAMBAR RANGKAIAN PARALEL q Rangkaian Paralel Baterai

RANGKAIAN LISTRIK o Rangkaian listrik adalah susunan alat-alat listrik yang dihubungkan dengan sumber listrik sehingga menghasilkan arus listrik. o Arus listrik adalah aliran muatan listrik dari kutub positif (tegangan tinggi) ke kutub negatif (tegangan rendah). o Berdasarkan mengalir tidaknya arus, rangkaian listrik dibagi menjadi dua macam: 1. Rangkaian Terbuka: susunan alat-alat listrik yang terputus sehingga arus listrik tidak mengalir. 2. Rangkaian Tertutup: susunan alat-alat listrik yang menyebabkan arus mengalir.

RANGKAIAN LISTRIK (1) q gambar 1(a) menunjukan rangkaian terbuka yang mengakibatkan arus tidak mengalir dan lampu mati q gambar 1(b) menunjukan rangkaian tertutup yang mengakibatkan arus mengalir dan lampu menyala

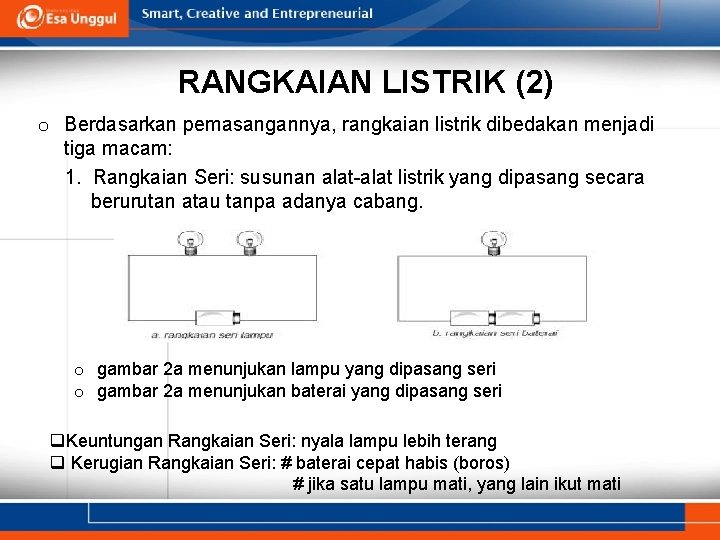

RANGKAIAN LISTRIK (2) o Berdasarkan pemasangannya, rangkaian listrik dibedakan menjadi tiga macam: 1. Rangkaian Seri: susunan alat-alat listrik yang dipasang secara berurutan atau tanpa adanya cabang. o gambar 2 a menunjukan lampu yang dipasang seri o gambar 2 a menunjukan baterai yang dipasang seri q. Keuntungan Rangkaian Seri: nyala lampu lebih terang q Kerugian Rangkaian Seri: # baterai cepat habis (boros) # jika satu lampu mati, yang lain ikut mati

RANGKAIAN LISTRIK (4) 2. Rangkaian Paralel: susunan alat-alat listrik yang dipasang secara bercabang. gambar 3(a) menunjukan lampu yang dipasang paralel gambar 3(b) menunjukan baterai yang dipasang paralel Keuntungan Rangkaian Paralel: # baterai lebih awet # jika satu lampu mati, yang lain tetap menyala Kerugian Rangkaian: nyala lampu lebih redup

RANGKAIAN LISTRIK (5) 3. Rangkaian Campuran: susunan alat-alat listrik yang dipasang secara seri dan paralel gambar 4 menunjukan lampu yang dipasang campuran. gambar 4 merupakan rangkaian tertutup sehingga arus mengalir

RANGKAIAN LISTRIK (6) Dari gambar 4 dapat kita simpulkan sebagai berikut: a. Lampu A dengan Lampu B dipasang secara Seri b. Lampu A dengan Lampu C dipasang secara Paralel c. Lampu B dengan Lampu C dipasang secara Paralel d. Lampu D dipasang secara seri dengan lampu A/B/C e. Jika Lampu D mati, maka lampu yang lain akan mati f. Jika lampu A mati, maka Lampu B mati, Lampu C dan D tetap Menyala g. Jika Lampu C mati, maka Lampu A, B, dan C akan tetap Menyala

UJI KOMPETENSI Kerjakanlah soal-soal berikut : 1. Apa perbedaan rangkaian seri dam rangkaian paralel? 2. Gambarkan contoh rangakain seri dan rangkaian paralel! 3. Jelaskan keuntungan dan kerugian memakai rangkaian seri dan rangkaian paralel!. 4. Tuliskan bagian komponen listrik dan fungsinya!

SELAMAT BELAJAR
