LISTRIK STATIK Materi FISIKA XII IPA Powerpoint Templates
- Slides: 7
LISTRIK STATIK Materi FISIKA XII IPA Powerpoint Templates Created by : nds Page 1
Muatan Listrik Ø Pengamatan : • Penggaris plastik yang digosokkan ke rambut/kain akan menarik potongan-potongan kertas kecil • Batang kaca yang digosok sutera akan tarik-menarik dengan pengaris plastik yang digosok dengan rambut • Batang kaca yang digosok sutera akan tolak menolak dengan batang kaca lain yang juga digosok sutera. Ø Berdasarkan pengamatan tersebut tampak ada dua jenis muatan yang kemudian oleh Benjamin Franklin (1706 -1790) dinamakan sebagai muatan positif dan negatif. “muatan sejenis tolak menolak, muatan tak sejenis tarik menarik” Powerpoint Templates Page 2
Hukum Coulomb • penelitian Charles Augustin de Coulomb (1785) : - mengamati gaya yang ditimbulkan oleh dua benda yang bermuatan listrik • “Besar gaya listrik berbanding lurus hasil kali kedua muatannya dan berbanding terbalik dengan kuadrat jarak kedua benda” Gaya Coulomb = gaya tarik atau gaya tolak antara dua muatan listrik F = gaya tarik/tolak (N) q = muatan listrik (C) Powerpoint Templates k = konstanta r = jarak kedua muatan Page (m) 3

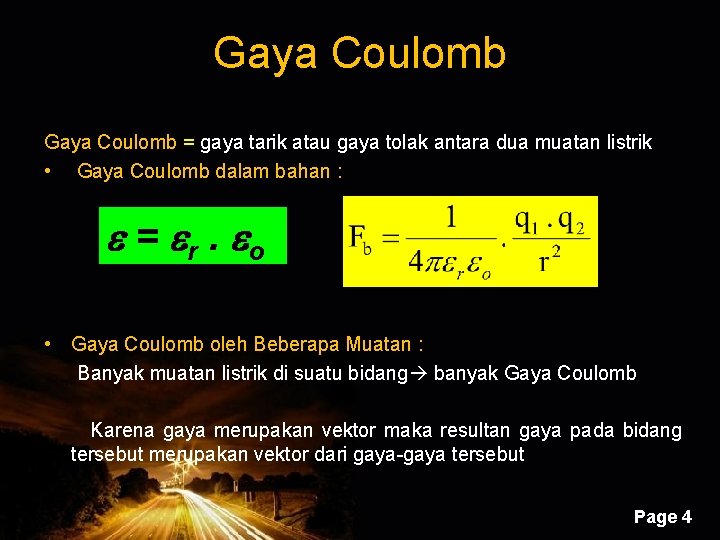

Gaya Coulomb = gaya tarik atau gaya tolak antara dua muatan listrik • Gaya Coulomb dalam bahan : = r. o • Gaya Coulomb oleh Beberapa Muatan : Banyak muatan listrik di suatu bidang banyak Gaya Coulomb Karena gaya merupakan vektor maka resultan gaya pada bidang tersebut merupakan vektor dari gaya-gaya tersebut Powerpoint Templates Page 4
Kuat Medan Listrik (E) • Medan listrik : ruang/daerah di sekitar muatan listrik yang dapat mempengruhi muatan listrik lain yang berada di daerah itu • Muatan sumber : benda bermuatan yang menghasilkan medan listrik • Muatan uji : muatan yang diletakkan dalam pengaruh medan listrik • Kuat medan listrik : besar kecilnya gaya yang dialami oleh muatan uji di dalam medan listrik Keterangan : E = k. q E = kuat medan listrik (N/C) r² q = muatan sumber (C) r = jarak titik ke sumber (m) k = tetapan Coulomb • Medan listrik merupakan besaran vektor Powerpoint Templates Page 5
Hukum Gauss “ Jumlah seluruh garis medan listrik yang menembus suatu permukaan tertutup sebanding dengan jumlah muatan listrik yang dilingkupi oleh permukaan tertutup itu” Φ= EA cos θ Keterangan : Φ = jumlah garis medan (weber) E = kuat medan listrik (N/C) Powerpoint Templates Page 6
Soal +500 µC dan -200 µC. Titik C terletak di antara A dan B berjarak 3 m dari A dan bermuatan listrik +40 µC. Hitung gaya Coulomb di titik C! Powerpoint Templates Page 7
