LISTRIK DINAMIS Listrik dinamis merupakan gerakan muatan listrik

LISTRIK DINAMIS Listrik dinamis merupakan gerakan muatan listrik yg mengalir yang menimbulkan arus listrik. Gaya Gerak Listrik (GGL) merupakan beda potensial antara ujung 2 sumber tegangan listrik

Pada gambar disamping terdapat persamaan yaitu: Tegangan atau beda potensial (V) Kuat arus (I) Hambatan (R) George Simon Ohm memberikan persamaan Hukum Ohm VIRa

VIRa V=I. R V = bedapotensial atau tegangan (volt), (V) I = kuat arus (ampere), (A) R = hambatan (ohm), (Ω)

APA YG KAMU KETAHUI TTG KUAT ARUS (I) ? ? ? Kuat arus listrik adalah muatan listrik positif yang mengalir melalui suatu penampang tiap sekon

QIt Q =I. t a

APA YG KAMU KETAHUI TTG BEDA POTENSIAL/TEGANGAN (V) Banyaknya energi listrik yang diperlukan untuk mengalirkan setiap muatan listrik dari ujung-ujung penghantar

W a. V i. Q W=V. Q

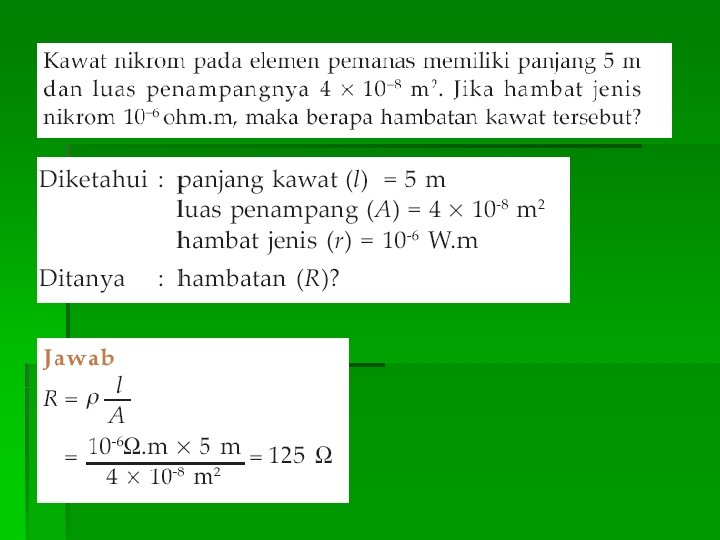

Untuk mencari hambatan pada penghantar/kabel:

Apa yg kamu ketahui ttg hambat jenis? ? rho Jika suatu bahan memiliki hambat jenis semakin besar Maka bahan tersebut maka akan semakin besar pula Hambatannya.

Hukum I Kirchoff I 1 = 5 A Ikeluar = …. A Imasuk= 8 A I 2 = ……. . A Imasuk= Ikeluar

RANGKAIAN SERI (RS) RS = R 1 + R 2 + R n

CONTOH : RS = R 1 + R 2 + R 3 = 30 + 40 + 50 Rs = 12 Ω

RANGKAIAN PARALEL (RP)

Bagaimanakah cara pemasangan alat ukur untuk mengukur Kuat Arus (I) VIRa SERI

Tegangan atau beda potensial (V) PARALEL

MENYELESAIKAN RANGKAIAN LENGKAP

MENGUKUR ARUS LISTRIK DAN TEGANGAN A. Kuat Arus (I) SERI

B. Tegangan atau beda potensial (V) PARALEL

BAGAIMANA PERHITUNGAN AMPEREMETER DAN VOLTMETER AMPEREMETER & VOLTMETER SAMA

Skala yang di tunjuk Batas ukur maksimum Skala maksimum Cara mengukur I dan V Arus = tegangan = Skala yang di tunjuk Skala maksimum x Batas ukur maksimum
