RANGKAIAN LISTRIK Kuliah Teknik Lstrik 1 RANGKAIAN LISTRIK
- Slides: 15
RANGKAIAN LISTRIK Kuliah Teknik Lstrik 1

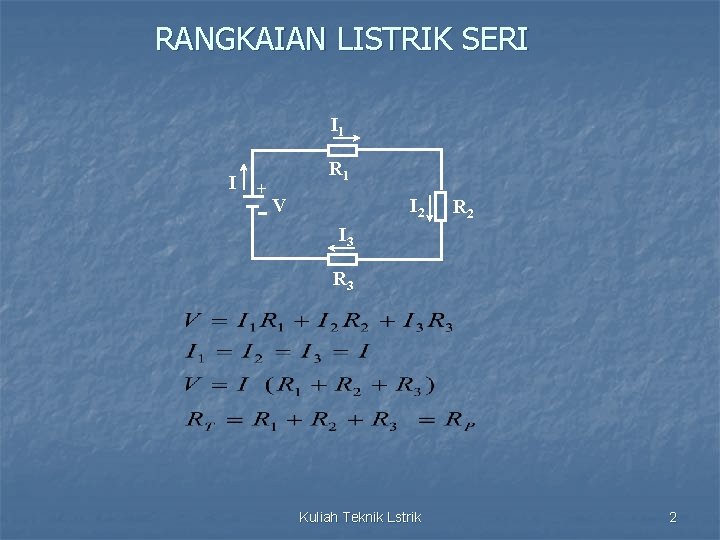

RANGKAIAN LISTRIK SERI I 1 I + R 1 I 2 V R 2 I 3 R 3 Kuliah Teknik Lstrik 2
RANGKAIAN LISTRIK PARALEL IT + V I 1 I 2 I 3 R 1 R 2 R 3 Kuliah Teknik Lstrik 3
HUKUM KIRCHOFF I ( TENTANG ARUS ) JUMLAH ARUS YANG MENGALIR KELUAR DARI SUATU TITIK DALAM SEBUAH RANGKAIAN LISTRIK HARUS SAMA DENGAN JUMLAH ARUS YANG MENGALIR MENUJU TITIK TERSEBUT I 1 I 5 I 2 Kuliah Teknik Lstrik I 4 I 3 4
HUKUM KIRCHOFF II n n DALAM SETIAP LINTASAN TERTUTUP DALAM SEBUAH RANGKAIAN LISTRIK, JUMLAH PENURUNAN POTENTIAL SAMA DENGAN JUMLAH DARI GGL YANG ADA, ATAU TEGANGAN JATUH HARUS SAMA DENGAN TEGANGAN NAIK DALAM SETIAP BAGIAN, DIMANA TEGANGAN NAIK ADALAH SETIAP PERTAMBAHAN TEGANGAN SEPERTI MISALNYA GGL YANG DIBANGKITKAN. R 1 + + Vb V 1 Va I + V 2 +I R 2 + I Va + IR 1 + ( -Vb ) + IR 2 = 0 Va - Vb + V 1 + V 2 = 0 Jumlah Tegangan pada rangkaian tertutup = 0 Kuliah Teknik Lstrik 5
Macam-Macam Beban RESISTIF Arus sephasa dengan Tegangan Kuliah Teknik Lstrik 6
INDUKTIF Arus Tertinggal terhadap Tegangan I Kuliah Teknik Lstrik 7
CAPASITIF I Arus mendahului Tegangan Kuliah Teknik Lstrik 8
Arus Bolak Balik 9 Kuliah Teknik Lstrik

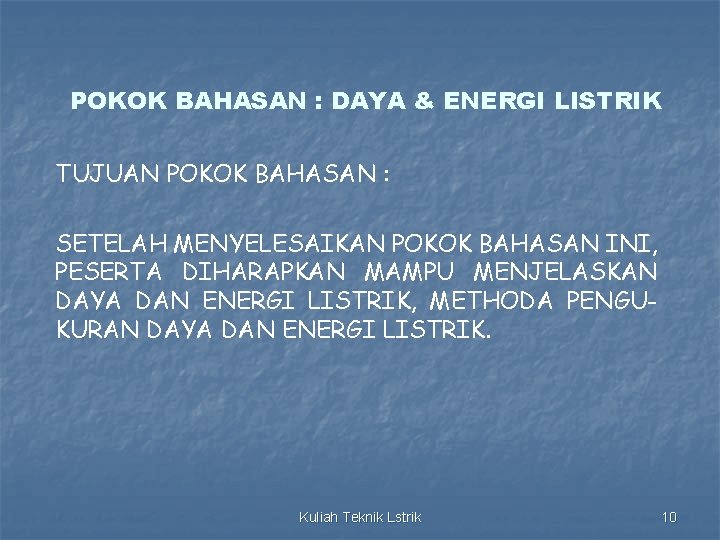

POKOK BAHASAN : DAYA & ENERGI LISTRIK TUJUAN POKOK BAHASAN : SETELAH MENYELESAIKAN POKOK BAHASAN INI, PESERTA DIHARAPKAN MAMPU MENJELASKAN DAYA DAN ENERGI LISTRIK, METHODA PENGUKURAN DAYA DAN ENERGI LISTRIK. Kuliah Teknik Lstrik 10
Daya Listrik Daya adalah suatu gaya yang menyebabkan sesuatu benda dapat bergerak (berpindah) atau jumlah kerja yang dapat dilakukan dalam satuan waktu dan diberi simbol “ P ” dengan satuan watt atau joule/detik 1 Watt = 1 Joule/detik adalah jumlah kerja yang dilakukan oleh muatan 1 coulomb yang mengalir melalui perbedaan potensial 1 volt dalam setiap detik. Atau sebagai daya yang digunakan bila 1 amper arus mengalir melalui perbedan potensial 1 volt. Dalam ilmu mekanik untuk satuan daya biasa menggunakan istilah horse power (hp), dimana 1 hp setara dengan 746 watt. Secara matematis dapat dituliskan sebagai berikut : sistem kelistrikan 11
SATUAN DAYA LISTRIK ADALAH WATT : SESUATU YANG SAMA DENGAN KERJA YANG DILAKUKAN PADA LAJU SATU JOULE SETIAP DETIK. 1 WATT: ENERGI YANG DIKELUARKAN / KERJA YANG DILAKUKAN OLEH SETIAP ARUS 1 AMPER YANG TIDAK BERUBAH DAN MENGALIR PADA TEGANGAN 1 VOLT. P = Daya ( Watt ) P=VI V= Tegangan ( Volt ) I = Arus ( Amper ) Kuliah Teknik Lstrik 12
Hubungan Daya, Arus, dan Tahanan Listrik Hitung berapa daya listrik yang diserap oleh beban (R) pada rangkaian disamping berikut ? Jawab Cara II sistem kelistrikan Cara III 13
DAYA ARUS BOLAK BALIK Q Q = V. I sin (Var) S = V. I (VA) P = V. I Cos (Watt) sistem kelistrikan 14
Energi Listrik Energi listrik adalah sejumlah daya listrik yang digunakan atau diserap selama waktu tertentu, energi listrik diukur dengan menggunakan alat ukur listrik yang biasa disebut dengan wattjam meter atau k. Wh meter atau MWh meter. Satuan energi listrik antara lain : watt detik, wattjam, kilo Watt jam (k. Wh), Mega Watt jam (MWh) Secara matematis dapat dituliskan sebagai berikut : Karena Watt = joule/detik dan 1 jam = 3. 600 detik maka 1 wh = 3. 600 joule shg 1 kwh = 3. 600. 000 joule sistem kelistrikan 15
