Plan piscines - Techniques Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 1

Plan piscines - Techniques Table des matières 1. Introduction 2. Rappels (conditions sectorielles – gestion URE) 3. Besoins en chaleur et en électricité 4. Systèmes de production de chaleur & d’électricité 5. Ventilation double flux 6. Isolation des tuyauteries, conduits & accessoires – Comptage 7. Eclairage 8. Régulation 9. Récupération de chaleur (couvertures bassins) 10. Aides & subsides 11. Synthèse 12. Contacts & ouvrages/sites de référence Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 2

Plan piscines - Techniques 1. Introduction Rénovation = projet spécifique Pas de « recettes » à appliquer / Situations existantes spécifiques mais besoins similaires en chaleur, électricité et eau Lignes directrices afin de réduire au mieux les dépenses énergétiques et favoriser la production d’énergie renouvelable Hypothèses de base • Normes PEB applicables à partir du 1 er janvier 2017 (enveloppe & systèmes) • Piscines « grands bassins » et locaux annexes uniquement Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 3

Plan piscines - Techniques 2. 1 Rappels - Conditions sectorielles (AGW 13 juin 2013) Ventilation - Locaux de stockage produits dangereux : ventilation directe extérieure (art. 12) - Débit d’air neuf pulsé dans le hall : 15 m³/h, m² plan d’eau (CN) – 30 m³ (Réno) (art. 46, § 2) - Taux de brassage horaire : 5 volumes/h (art. 46, § 2) - Si désinfection au chlore : mesure taux trichloramines 1 x/an pour bassins couverts (< 0, 5 mg/m³) (art. 52) Température - Pendant les heures d’ouverture : t°air >= t°bassin + 2°C (art. 48) - Température de l’air : 28°C (grand bassin) – 30°C (petit bassin) – 24°C (vestiaires) – 20. . 21°C (autres) - Température de l’eau : 24 … 27°C (fonction de l’utilisation : loisirs – compétition) Humidité - Humidité relative : < 65% (art. 47) Sanitaires - Température eau chaude douche : t°eau chaude > 65°C, mélange le plus proche du puisage (art. 14) Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 4

Plan piscines - Techniques 2. 1 Rappels - Conditions sectorielles (AGW 13 juin 2013) Bassin - Recyclage d’eau du bassin : max. 4 h (art. 15, § 1 er) - Recyclage d’eau de la pataugeoire : max. 30 min (juin 2018) (art. 15, § 1 er) - Recyclage de 50% d’eau de surface (art. 15, § 1 er) - Vidange : 1 x/2 ans (art. 15, § 3) Eclairage - Limitation maximale des reflets dans l’eau (art. 16, § 9) - Visibilité du fond du bassin de tout angle (art. 16, § 9) - Eclairage de secours locaux accessibles au public, chemins d’évacuation, locaux techniques et voies d’accès (art. 29) Légionnella pneumophilia (art. 24) - Niveau de vigilance : 1. 000 UFC/l - Niveau d’intervention : 5. 000 UFC/l - Niveau de fermeture : 10. 000 UFC/l Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 5

Plan piscines - Techniques • 2. 1 Rappels - Conditions sectorielles (AGW 13 juin 2013) Légionellose Prévention • • • Eviter la stagnation et assurer une bonne circulation de l’eau ; Lutter contre l’entartrage et la corrosion par une conception et un entretien adapté à la qualité de l’eau et aux caractéristiques de l’installation ; Maintenir l’eau à une température élevée (60 à 70°C) dans les installations, depuis la production et tout au long des circuits de distribution et mitiger l’eau au plus près des points de puisage. Traitement • • Choc Peroxyde d'Hydrogène et Argent (H 2 O 2+Ag) Choc thermique Ultraviolets Hyperchloration Dioxyde de carbone Ozone Ionisation cuivre-argent Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 6

Plan piscines - Techniques 2. 2 Rappels - Gestion « URE » Consommations d’une piscine : - Eau (évaporation – perte sur plages – pertes baigneurs – pédiluves – lavage filtres – vidange bassins – nettoyage – douches – sanitaires - …) –> 120 à 200 l / baigneur - Combustibles « liquide-gazeux-solide » (chauffage - eau chaude - …) /// apports solaires (2 à 3 k. Wh/m², an) et internes (personnes, équipements techniques et machines, …) - Electricité (déshumidification - chauffage par PAC - éclairage – prises – équipements techniques – équipements ludiques – courant faible - …) Objectif URE : Réduire les consommations pour un même niveau de confort avant de faire appel aux sources renouvelables d’énergie Outils : Cadastre énergétique, audit énergétique, étude préfaisabilité, investissements économiseurs d’énergie, comptabilité énergétique, sensibilisation des acteurs et utilisateurs Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 7

Plan piscines - Techniques 2. 2 Rappels - Gestion « URE » Cadastre énergétique : Photographie de l’état énergétique d’un parc de bâtiments sur base de consommations normalisées -> classement en fonction du potentiel d’économie d’énergie Audit énergétique : Diagnostic des origines dépenses énergétiques et des « défauts » énergétiques d’un bâtiment et proposition de pistes d’améliorations (parfois sans investissement) -> Aspects analysés : enveloppe, chauffage, ventilation et climatisation, éclairage et bureautique, ECS -> Améliorations : description, estimation de l’économie d’énergie, du montant de l’investissement, calcul du temps de retour, estimation de l’économie d’émission de CO 2 Etude préfaisabilité : Dans un domaine technique particulier mis en évidence par l’audit énergétique (ex : cogénération, solaire thermique, …) Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 8

Plan piscines - Techniques 2. 2 Rappels - Gestion « URE » Comptabilité énergétique : Outil d’analyse des consommations Comparaison des consommations d’un bâtiment au fil des mois et par rapport à d’autres bâtiments similaires • Détecter les dérives • Prendre les décisions d’amélioration de la performance énergétique • Evaluer l’impact des décisions prises Sensibilisation des acteurs : • • • Phase d’information (consommations, comportements à changer, identifier les acteurs, informer les décideurs) Phase d’élaboration (fixer les objectifs, définir les moyens, identifier le public cible, choisir les vecteurs) Construction des outils Mise en œuvre (mesure des effets, adaptations) Evaluation Pérennisation des nouvelles attitudes Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 9

Plan piscines - Techniques 3. Besoins en chaleur et en électricité d’une piscine Besoins Situation existante + Factures Comptabilité énergétique Estimations Horaires et fréquentation Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 10 Situation projetée Estimations - Horaires - Fréquentation - Modification volumes - Nouveaux équipements

Plan piscines - Techniques 3. Besoins en chaleur et en électricité d’une piscine Bilans wallons 2013 Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 11

Plan piscines - Techniques 3. Besoins en chaleur et en électricité d’une piscine Bilans « enquête piscines wallonnes 2015 » Consommation d’énergie / m² de surface d’eau 3% cons < 500 kwh/m² 6% 23% 500<cons<1500 kwh/m² 29% 1500<cons<2500 kwh/m² 2500 < cons < 3500 kwh/m² 40% Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 12 cons > 3500 kwh/m²

Plan piscines - Techniques 3. Besoins en chaleur et en électricité d’une piscine Chaleur - Déperditions statiques (parois -> chauffage des locaux) - Déperditions aérauliques (ventilation et déshumidification) Ne pas négliger les apports - Solaires (orientation, implantation, surfaces vitrées, …) - Internes (baigneurs, équipements électriques, …) Chaleur France - 2012 Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 13

Plan piscines - Techniques 3. Besoins en chaleur et en électricité d’une piscine Electricité - Eclairage - Prises - Chauffage des locaux (pompes, circulateur, PAC, …), de l’eau chaude sanitaire - Ventilation (centrale de traitement d’air, …) - Traitement de l’eau (pompes, …) - Equipements spécifiques (ludique, wellness, couverture du bassin, mobilier cafétéria et cuisine, contrôle d’accès, sèche-cheveux, chauffe-eau électrique local, …) - Courants faibles (éclairage de sécurité, alarmes, sonorisation, informatique, vidéosurveillance, …) France - 2012 Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 14

Plan piscines - Techniques 4. Systèmes de production de chaleur et d’électricité 4. 0. Normes PEB 2017 4. 1. Cogénération 4. 2. Solaire thermique 4. 3. Chaudière à condensation 4. 4. Pompe à chaleur (application : déshumidification) 4. 5. Géothermie 4. 6. Réseau de chaleur 4. 7. Solaire photovoltaïque ? ? ? Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 15

Plan piscines - Techniques 4. Systèmes de production de chaleur et d’électricité Avantages récurrents Diminution des émissions de CO 2 Diminution des consommations d’énergie (combustibles, électricité, …) Diminution probable des coûts des factures de consommation d’énergie Réseau des facilitateurs de la Région Wallonne Aides régionales (primes, subsides, certificats verts, …) Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 16

Plan piscines - Techniques 4. 0. Normes PEB 2017 – Systèmes er p e D i u 1 s Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 17 a m 0 2 i 6 1

Plan piscines - Techniques 4. 1. Cogénération Production de chaleur et d’électricité par un moteur alimenté par un combustible (liquide, gazeux, solide) Toute la chaleur doit être valorisée -> dimensionnement sur base des besoins de chaleur avec possibilité de stockage pour les besoins thermiques de pointe Importance de déterminer les profils des besoins en chaleur et en électricité (quantités et périodicité) Rentabilité accrue pour les consommations élevées (> 150. 000 kwh/an ~ 15. 000 m³ gaz) et les durées de fonctionnement élevées (> 5. 000 h/an, soit 13 à 14 h/j) Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 18

Plan piscines - Techniques 4. 1. Cogénération Avantages - Facilitateur « cogénération » & « bois-énergie » / « COGENCALC » (cogencalc-30 -03 -15 --fr-1. xls) / COGENSIM (http: //energie. wallonie. be/fr/les-outilsexcel. html? IDC=8714&IDD=97866) - Réduction de l’émission de CO 2 (10 à 20%) - Réduction du coût de la facture d’électricité - Diminution des pertes par rapport à une production séparée (chaudière et centrale TGV) - Soutien régional par l’octroi de certificats verts pour une cogénération de qualité (minimum 10% d’économie de CO 2 par rapport à une production classique de référence) 1. Gaz naturel et mazout (souvent < 10% d’économie de CO 2 ) : 0, 2 à 0, 4 CV/MWh électrique produit 2. Renouvelable (biomasse, biodiesel, bois, biométhanisation) : 1 à 2, 5 CV/MWh électrique produit -> Sur base de l’électricité nette produite, de coefficients de performance (CO 2 et économique) - Possibilité de recourir à des différents combustibles (gaz, mazout, biomasse, …) - Revente éventuelle de l’excédent de chaleur via un réseau (perte de l’ordre de 1°C/km) Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 19

Plan piscines - Techniques 4. 1. Cogénération Points d’attention - Dimensionnement délicat - Régulation complexe en association avec une chaudière d’appoint - Formation indispensable du gestionnaire - Suivi régulier des paramètres de l’installation - Investissement initial conséquent - Durée de vie de l’ordre de 50. 000 h avant remplacement complet du moteur (ou de la turbine), soit 10 ans à 5. 000 h/an - Entretien régulier - Nécessité d’une chaudière en appoint Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 20

Plan piscines - Techniques 4. 1. Cogénération Points d’attention - Eviter le surdimensionnement (couverture de tous les besoins en électricité) - Etude de préfaisabilité et de rentabilité préalable - Choix du combustible sur base des ressources disponibles (gaz, mazout, biomasse, bois, …) • • Impact « stockage » (local supplémentaire) Impact « mode de livraison » (fréquence, accès) - Dimensions et poids • • Impact « architecture » (local supplémentaire, à agrandir / modalités d’accès, gaines techniques) Impact « stabilité » (résistance du plancher) - Bruit • • Impact « caractéristiques techniques cogénération » (fiche technique) Impact « architecture » (isolation acoustique) - Eléments techniques : • • Rendement électrique (25 à 40%) – thermique (45 à 55%) Mission de « commissioning » entre RP et RD (optimisation du système) -> à prévoir au CSCh Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 21

Plan piscines - Techniques 4. 1. Cogénération Mise en concurrence / Critères d’attribution Mode de passation Privilégier une procédure multicritères (appel d’offres ouvert) • • Critères d’attribution Qualité technique de l’offre, sur base du référentiel RW « Installer judicieusement une cogénération » (20 points) : métré détaillé, fiches techniques, plans de détails, tableau de caractéristiques techniques Critères de rentabilité (40 points) : temps de retour simple, taux de rentabilité interne, valeur actualisée nette des gains sur la durée de vie de l’équipement, gain annuel net Qualité des garanties pour les risques liés à la qualité de l’équipement (20 points) : délai d’intervention en cas de panne, disponibilité de l’unité au démarrage, qualité du contrat d’exploitation Délai d’exécution (20 points) : entre la commande et la réception provisoire (après 720 heures de fonctionnement ininterrompu) Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 22

Plan piscines - Techniques 4. 2. Solaire thermique Production de chaleur par transformation du rayonnement solaire via capteurs plans et fluide caloporteur ImagesSolaire thermique. docx Principe de dimensionnement : • Déterminer les besoins en chaleur (profil horaire/hebdomadaire/mensuel/annuel – débit/température) • Déterminer la surface des capteurs (30 à 40% des besoins) !!! Rendement plus élevé si besoin constant et surfaces limitées à 30 -40% des besoins !!! • Déterminer le volume des réservoirs de stockage Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 23

Plan piscines - Techniques 4. 2. Solaire thermique Avantages - Facilitateur « Chaleur Renouvelable » - Outil d’aide de pré-dimensionnement : QUICK SCAN et audit solaire thermique http: //energie. wallonie. be/fr/les-outils-excel. html? IDC=8714&IDD=97866 - Energie gratuite, infinie -> prix de l’énergie fixe (indépendant des fluctuations de l’énergie fossile) - Réduction de l’émission de CO 2 - Réduction du coût de la facture d’électricité / de consommation de combustibles - Soutien régional par l’octroi d’une prime Soltherm (6. 000 € pour 4 m² + 200 €/m² supplémentaire) - Déduction fiscale (entreprises) - Intégration aisée dans les systèmes de production existants - Autonomie énergétique (parfois 100% des besoins en été) - Peu de maintenance - Durée de vie système > 25 ans Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 24

Plan piscines - Techniques 4. 2. Solaire thermique Points d’attention - Investissement initial non négligeable - Nécessité d’un appoint - Soumis aux variations climatiques - Précision en termes de dimensionnement, de mise en œuvre, de régulation - Audit solaire thermique préalable - Caractéristiques toiture & environnement : surface disponible, à versants ou plate, orientation si versants (idéalement du sud jusqu’à l’est ou l’ouest), ombrage, … - Dimensions : impact « architecture » (local supplémentaire/à agrandir, gaines techniques) - Monitoring : débitmètre, compteur d’énergie, compteur d’eau sanitaire sur le circuit sanitaire, sonde de température - Rendement capteurs solaires (label Solar Key. Mark) - Isolation des ballons de stockage - Ratio surface capteurs / volume stockage : min. 30 l/m² Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 25

Plan piscines - Techniques 4. 3. Chaudière à condensation Production de chaleur au moyen d’un combustible liquide, gazeux ou solide avec condensation des fumées Choix du combustible : bois, mazout, gaz ? Ressources disponibles, efficacité énergétique, émission de CO 2, investissement, volume de stockage, coût du combustible, approvisionnement et suivi des consommations, contrôles périodiques, émissions polluantes, … Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 26

Plan piscines - Techniques 4. 3. Chaudière à condensation Avantages - Rendement supérieur de +/- 10% par rapport à une chaudière traditionnelle - Réduction de l’émission de CO 2 - Réduction du coût de la facture d’électricité / de consommation de combustibles Points d’attention - Choix du combustible sur base des ressources disponibles (gaz, mazout, bois, …) • Impact « stockage » (local supplémentaire) • Impact « mode de livraison » (fréquence, accès) - Régulation spécifique avec d’autres techniques (ex : cogénération -> appoint ou remplacement en cas d’entretien, panne) - Normes PEB 2017 – Annexe C 4 « systèmes » : rendement installation > 84 % (non atteint si absence de régulation, chaudière hors volume chauffé, tuyauteries non isolées, …) - Attention toute particulière au réseau hydraulique pour maximiser les retours froids essentiels à la condensation Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 27

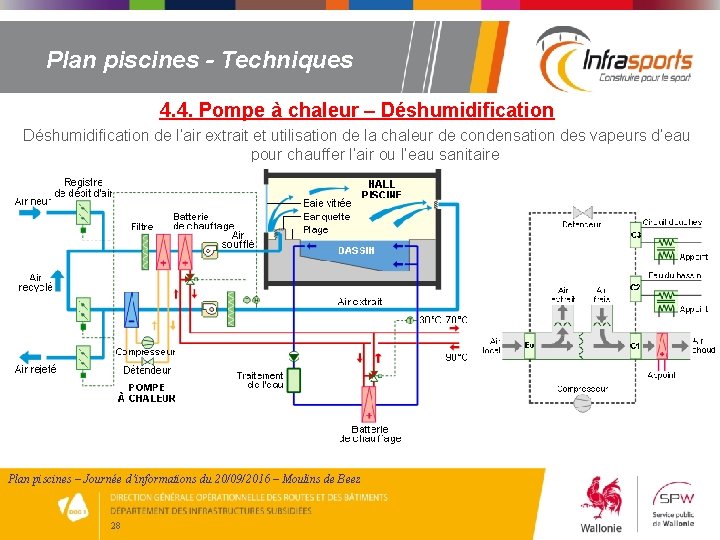

Plan piscines - Techniques 4. 4. Pompe à chaleur – Déshumidification de l’air extrait et utilisation de la chaleur de condensation des vapeurs d’eau pour chauffer l’air ou l’eau sanitaire Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 28

Plan piscines - Techniques 4. 4. Pompe à chaleur – Déshumidification Avantages - Economie d’énergie (récupération de la chaleur latente de l’humidité de l’air extrait) - Réduction de l’apport d’air neuf (minimum requis pour la ventilation hygiénique) - Facilitateur « pompe à chaleur » - Réduction de l’émission de CO 2 - Réduction globale du coût de la facture d’énergie (électricité + / gaz -) - Un seul équipement pour déshumidifier et réchauffer l’air ou l’eau Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 29

Plan piscines - Techniques 4. 4. Pompes à chaleur - Déshumidification Points d’attention - C. O. P (coefficient de performance) : 2 à 4 selon les régimes de température évaporateur et condenseur. http: //www. energieplus-lesite. be/index. php? id=10943#c 5607 - Considérer les heures d’inoccupation (diminution du COP) - Régulation à contrôler régulièrement (présence d’un appoint pour le confort) - Nécessité d’un appoint pour chauffer l’air et l’eau (en période plus froide) - Dimensions • Impact « architecture » (local supplémentaire, à agrandir / modalités d’accès, gaines techniques) Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 30

Plan piscines - Techniques 4. 5. Réseau de chaleur - Géothermie (eau chaude) – Cas particulier Piscine de Saint-Ghislain Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 31

Plan piscines - Techniques 4. 5. Réseau de chaleur - Géothermie (eau chaude) – Cas particulier Réseau de géothermie Gestionnaire réseau Traitement Légionellose (chlore) Poste de transfert Propriétaire Ballon échangeur ECS Bassin Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 32 Echangeur Radiateurs Air

Plan piscines - Techniques 4. 5. Réseau de chaleur - Géothermie (eau chaude) – Cas particulier Avantages - Facilitateur « chaleur renouvelable » - Réduction de l’émission de CO 2 - Réduction possible du coût de la facture de « combustible » (tarif basé sur l’évolution du prix du gaz) - Encombrement minimal (tuyauteries aller-retour, poste de transfert, comptages, sondes de pression et de température) - Pas d’entretien spécifique (à charge du gestionnaire du réseau) Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 33

Plan piscines - Techniques 4. 5. Réseau de chaleur - Géothermie (eau chaude) – Cas particulier Points d’attention - Eloignement minimal des clients finaux - Limitation de la température de retour de l’eau de géothermie sur le réseau - Suivi régulier des paramètres de l’installation - Nécessité d’un complément pour le traitement contre la légionellose (température d’entrée trop faible -> traitement régulier et de choc sur l’ECS) Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 34

Plan piscines - Techniques 4. 6. Réseau de chaleur – Cogénération « biomasse » Sources de biomasse Déchets forestiers Coproduits industrie bois Sous-produits agricoles Bois recyclés Préparation biomasse Stockage (& séchage) Groupe cogénération Unité conditionnement gaz Réacteur gazéification Stockage production de gaz Electricité Chaleur Clients finaux Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 35

Plan piscines - Techniques 4. 6. Réseau de chaleur – Cogénération « biomasse » Avantages - Facilitateur « chaleur renouvelable » - Réduction de l’émission de CO 2 - Réduction possible du coût de la facture de combustible et d’électricité Points d’attention - Investissement initial conséquent - Encombrement important (stockage, séchage, gazéification des matières premières, stockage du gaz excédentaire produit) -> surfaces et volumes disponibles en suffisance - Suivi régulier des paramètres de l’installation et entretien spécifique - Formation spécifique du gestionnaire -> sous-traitance - Nécessité d’utiliser des tuyauteries isolées pour limiter les pertes du réseau de chaleur - Eloignement minimal des clients finaux - En fonction du type de matières premières « sèche ou humide » , préparation minutieuse (séchage, granulométrie, …) Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 36

Plan piscines - Techniques 4. 7. Photovoltaïque Production de d’électricité par transformation du rayonnement solaire à l’aide de capteurs !!! Investissement non subsidiable Infrasports-UREBA !!! Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 37

Plan piscines - Techniques 4. 7. Photovoltaïque Avantages - Facilitateur « électricité renouvelable » - Coût actuel des panneaux très avantageux (< 1 € / Wc « grands systèmes » ) -> temps de retour faible - Installation aisée n’importe où - Energie renouvelable et gratuite - Diminution de la facture de consommation électrique - Diminution de l’émission de CO 2 - Réservation de certificats verts (P>10 k. Wc) - Prime Qualitwatt (P<10 k. Wc) - Bonne résistance aux conditions météorologiques - Entretien minime - Pas de stockage de combustible Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 38

Plan piscines - Techniques 4. 7. Photovoltaïque Points d’attention - Autoconsommation privilégiée (minimum 70% pour un investissement rentable) - Rendement réel des modules de conversion faible (+/- 15%) - Possibilité de stockage de l’électricité produite, via des batteries, en cours de développement (coût actuel élevé) - Rendement électrique en diminution avec le temps (+/- 20% après 15 ans) - Taxation probable de la production (taxe « prosumer » : pas de décision du GW à ce jour) - Soumis aux variations climatiques - Ventilation à l’arrière des panneaux si système encastré (toiture à versants) - Lestage pour les panneaux posés sur les toitures plates - Surcharge possible en rénovation (panneaux + couverture + isolation) - Investissement non subsidiable à ce jour par Infrasports et UREBA Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 39

Plan piscines - Techniques 4. 7. Photovoltaïque Points d’attention - Orientation & inclinaison privilégiées - Ombrage Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 40

Plan piscines - Techniques 5. Ventilation avec récupération de chaleur « Double flux » Récupération de la chaleur contenue dans l’air extrait par l’intermédiaire d’un échangeur Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 41

Plan piscines - Techniques 5. Ventilation avec récupération de chaleur « Double flux » Avantages - Diminution de la facture de combustible - Diminution de l’émission de CO 2 - Système non sensible aux variations climatiques (vent, température) - Prétraitement de l’air dans des conditions de t° proches de celles des locaux - Récupération de chaleur de l’air extrait pour préchauffer l’air neuf pulsé - Recyclage possible de l’air extrait Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 42

Plan piscines - Techniques 5. Ventilation avec récupération de chaleur « Double flux » Points d’attention - Investissement initial non négligeable - Légère augmentation de la facture de consommation électrique (pertes de charges de l’échangeur) - Encombrement important (locaux supplémentaires, gaines techniques apparentes ou encastrées) - Niveau acoustique à bien étudier (bouches de pulsion) - Formation nécessaire du gestionnaire - Contrôle et limitation des entrées d’air « parasite » (étanchéité à l’air) - Si recyclage d’une partie de l’air extrait, risque de contamination de l’air pulsé Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 43

Plan piscines - Techniques 5. Ventilation avec récupération de chaleur « Double flux » Points d’attention - Normes PEB 2017 – Annexe C 4 « systèmes » : • Présence d’un récupérateur de chaleur pour le système D • Rendement de récupération de chaleur > 75% (systèmes fabriqués en série) - Installation des conduites dans le volume protégé (limitation des pertes) - En fonction de l’occupation des locaux, prévoir différents groupes de traitement d’air : Bassins Série : groupes d’aération et récupérateur prévus Vestiaires pour fonctionner ensemble Cafétéria Locaux techniques Autres locaux Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 44

Plan piscines - Techniques 6. 1. Isolation des tuyauteries, gaines de ventilation et accessoires Normes PEB applicables à partir du 1 er janvier 2017 – annexe C 4 « systèmes » Chauffage central et eau chaude sanitaire * Conduites & accessoires destinés à la distribution de chauffage et d’ECS (diam. > 20 mm) * Isolation thermique continue (accessoires / points d’ancrage) * Conductivité thermique < 0, 045 W/m. K -> classes 1 et 2 * 3 environnements : extérieur (I), volume protégé (II), volume protégé spécifique (III) * Détermination épaisseur isolants (diam. conduite, environnement, classe isolant) * Protection calorifugeage : UV & conditions atmosphériques, dégradations animales, dégradations mécaniques zones de passage * Dérogations possibles en situation existante (espace réduit, inaccessibilité, …) Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 45

Plan piscines - Techniques 6. 1. Isolation des tuyauteries, gaines de ventilation et accessoires Normes PEB applicables à partir du 1 er janvier 2017 – annexe C 4 « systèmes » Ventilation * Conduites & accessoires véhiculant l’air (S > 0, 025 m²) * Isolation thermique continue (accessoires / points d’ancrage) * Conductivité thermique < 0, 045 W/m. K -> classes 1 et 2 * 3 environnements : extérieur (I), volume protégé (II), volume protégé spécifique (III) * Détermination épaisseur isolants (environnement, t° air véhiculé, classe isolant et type d’air : neuf, pulsé, recyclé) * Protection calorifugeage : UV & conditions atmosphériques, dégradations animales, dégradations mécaniques zones de passage * Dérogations possibles en situation existante (espace réduit, inaccessibilité, …) Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 46

Plan piscines - Techniques 6. 2. Comptage énergétique Normes PEB applicables à partir du 1 er janvier 2017 – annexe C 4 « systèmes » Piscine = 1 unité PEN (PEB non résidentielle) sauf si logement chauffé (1 PEN + 1 PER) Chauffage central et eau chaude sanitaire * Lecture données sur place ou à distance * Compteurs : Unité PEB : Sous-volume du volume protégé d’un - Combustible liquide et gazeux bâtiment qui correspond à une affectation spécifique - Energie thermique - Energie électrique * Si alimentation de plusieurs bâtiments, système de comptage individuel par bâtiment * Si alimentation de plusieurs unités PEB, système de comptage individuel par unité PEB Ventilation * Lecture données sur place ou à distance * Compteur d’énergie électrique Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 47

Plan piscines - Techniques 6. 2. Comptage énergétique Directive Européenne EC 2012/27 relative à l’efficacité énergétique Accroître de 20 % l'efficacité énergétique d'ici à 2020 Reporting des données de consommations pendant une période déterminée avant et après les travaux Infos complémentaires auprès de la DGO 4 - Direction de la Promotion de l’Energie Renouvelable Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 48

Plan piscines - Techniques 7. Eclairage « LED » Eclairer où, quand, comment ? Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 49

Plan piscines - Techniques 7. Eclairage « LED » Distinction des locaux en fonction de leur occupation Activités pratiquées Horaires d’occupation (nombre de jours, d’heures, fréquence, …) Caractéristiques de l’éclairage Direct / Indirect Led / Autre (T 5) Régulation (horaire, intensité, influences externes) Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 50

Plan piscines - Techniques 7. Eclairage « LED » Avantages de l’éclairage LED - Diminution de la consommation électrique - Diminution de l’émission de CO 2 - Temps de retour sur investissement court - Augmentation du confort visuel - Allumage instantané - Modulable - Durée de vie élevée (> 30. 000 h) - Maintenance réduite Points d’attention de l’éclairage LED - Investissement non négligeable - Procédure de recyclage non aboutie (récupération des matériaux rares) Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 51

Plan piscines - Techniques 7. Eclairage « LED » Points d’attention de l’éclairage LED - Etude photométrique de type « Dialux » ou similaire préalable - Certificat de sécurité photo-biologique (Risque oculaire lié à la composante bleue de la lumière) - Etude rentabilité préalable (consommations existantes et projetées) - Supprimer tout risque d’éblouissement (nageurs, surveillance) - Positionnement des appareils d’éclairage en dehors de la zone des bassins (maintenance) - Sensibilité à la chaleur des Led et des drivers -> évacuation à considérer - Niveaux d’éclairement à respecter : Compétitions sportives : normes des fédérations Lieu de travail : Arrêté Royal du 10 octobre 2012 - Caractéristiques techniques à adapter par type de local : niveau d’éclairement, modulation, t° de couleur, rendu des couleurs, indice d’éblouissement, degré de protection IP - Eclairage de sécurité Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 52

Plan piscines - Techniques 8. Régulation Optimisation automatique des systèmes en vue d’assurer le confort des utilisateurs tout en diminuant au maximum les dépenses énergétiques -> Economie d’énergie / Intervention humaine limitée Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 53

Plan piscines - Techniques 8. Régulation Avantages - Optimalisation des consommations et des productions d’énergie - Diminution des factures de consommations de combustibles et d’électricité - Limitation de l’intervention humaine Points d’attention - Investissement non négligeable - Tous les domaines peuvent être régulés automatiquement : * Confort : chauffage, ventilation, climatisation, éclairage, ombrage, … * Sécurité : contrôle d’accès, incendie, vidéosurveillance, intrusion, … * Energies : gaz, électricité, eau, … - Lots techniques : ascenseurs, tableaux divisionnaires, traitement de l’eau, … Système complexe et gérable uniquement par des spécialistes !!! Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 54

Plan piscines - Techniques 8. Régulation Points d’attention - Définition précise des besoins dès l’étude du projet en fonction des ressources disponibles pour la gestion (MO interne, sous-traitance, contrat de performance énergétique) - Prévoir une période de « post-réception » avec notion de « commissioning » entre RP et RD - Formation du personnel et transfert de connaissance du fournisseur - Concevoir l’installation pour y implémenter un système de gestion dans une phase ultérieure - Maintenance : dossiers as-build complets et détaillés, matériel disponible chez les fournisseurs classiques, identifcation précise de tout le matériel installé (équipements, câblages, …) - Si utilisation GTB : prévoir la formation de plusieurs personnes, établir une procédure d’intervention claire - Hardware et software : présence de ports USB ou autre pour conservation de l’historique des données Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 55

Plan piscines - Techniques 8. Régulation Contrat de performance énergétique CPE = accord contractuel entre le bénéficiaire et le fournisseur d'une mesure visant à améliorer l'efficacité énergétique, vérifiée et surveillée pendant toute la durée du contrat, aux termes duquel les investissements (travaux, fournitures ou services) dans cette mesure sont rémunérés en fonction d'un niveau d'amélioration de l'efficacité énergétique qui est contractuellement défini ou d'un autre critère de performance énergétique convenu, tel que des économies financières. ESCo = société de services énergétiques qui a pour mission d'étudier, de mettre en œuvre et de financer des mesures d'économie d'énergie dans les secteurs publics ou privés. Les économies d'énergie sont utilisées pour rembourser l'investissement consenti et rétribuer tout ou partie du service énergétique. Infos complémentaires : DGO 4 – Direction de la Promotion de l’Energie Durable valerie. pevenage@spw. wallonie. be – 081/48. 63. 40 BELESCO Guide CPE – www. belesco. be Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 56

Plan piscines - Techniques 9. Récupération d’énergie - Couverture des bassins Objectif : diminution des consommations d’énergie et de l’évaporation pendant les périodes d’inoccupation Types - Couvertures souples (bâches, …) : PE-PP - Couvertures semi-rigides et rigides (volets roulants, …) : lamelles creuses PVC - Couvertures fixes (planchers mobiles, …) -> variation de la profondeur et diversité d’activités Installation - Sur une plage (visible ou encastré) - Structure portante du plafond (si hauteur faible entre bassin et plafond) - Ancrage au niveau d’une paroi (si hauteur importante entre bassin et plafond et distance faible entre paroi et bassin) - Portique (si hauteur importante entre bassin et plafond et distance importante entre paroi et bassin) - Intégration dans le bassin (plus délicat en rénovation) - Asservissement envisageable (contrôle des techniques) Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 57

Plan piscines - Techniques 9. Récupération d’énergie - Couverture des bassins Avantages - Limiter l’évaporation et la convection (+/- 90%) en période d’inoccupation (+/- 10 h/j) -> 1, 5 à 3, 6 l / j, m² - Diminuer le renouvellement d’air - Limiter le recours à la déshumidification - Economies (chaleur et électricité – produits et processus de traitement de l’eau) - Couvertures souples : encombrement, poids, prix faibles - Couvertures semi-rigides / rigides : résistance élevée, sécurité, durée de vie élevée Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 58

Plan piscines - Techniques 9. Récupération d’énergie - Couverture des bassins Points d’attention - Investissement complémentaire en fonction du type de couverture - Rigueur et intervention humaine en fonction du type de couverture - Contraintes de mise en œuvre en rénovation (budget, configuration, forme et dimensions bassin, sécurité baigneurs, …) - Couvertures souples : intervention humaine, peu adaptée pour formes non rectangulaires, durée de vie faible -Couvertures semi-rigides / rigides : poids élevé (5 kg/m²), système de mise en place automatisé à prévoir - Prise en compte de la sécurité des utilisateurs, du personnel de gestion lors de la manipulation, du stockage - Etude de rentabilité investissement / économie d’énergie (influence du niveau d’occupation) Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 59

Plan piscines - Techniques 10. Aides & subsides A titre purement indicatif Matières Aides financières Accessibilité Audit énergétique Ureba Infrasports Oui Non Ureba Infrasports Certificats verts Oui Oui Solaire thermique Soltherm UREBA Infrasports Oui Oui Chaudière à condensation Ureba Infrasports Oui Cuve de stockage Fournisseur Infrasports Oui Pompe à chaleur Ureba Infrasports Oui Cogénération Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 60

Plan piscines - Techniques 10. Aides & subsides A titre purement indicatif Matières Aides financières Accessibilité Réseau de chaleur Ureba Infrasports Oui Ureba Infrasports Certificats verts/Prime Non Oui Ventilation Ureba Infrasports Oui Eclairage Ureba Infrasports Oui Régulation Ureba Infrasports Oui Photovoltaïque Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 61

Plan piscines - Techniques 11. Conclusions Circuit “pieds secs” Entrée Accueil Billeterie – Guichet Sanitaires (y compris PMR) Zone pieds chausses (ex : sèche-cheveux) Cafétéria, cuisine, réserves Gradins Salle de réunions Circuit “gestion” Bureaux Locaux techniques Locaux à destination du personnel Sanitaires du personnel Vestiaires du personnel Réserves Locaux de stockage de produits dangereux Autre circuit Conciergerie Hall sportif … Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 62 Circuit “pieds mouillés” Vestiaires (individuels – collectifs – famille – PMR) Zone de casiers Sanitaires (y compris PMR) Douches (collectives – individuelles – PMR) Pédiluves Plages Bassins et autres zones ludiques, wellness, … couvertes Bassins extérieurs Zones de surveillance (maîtrenageurs) Réserve matériel sportif Local antidopage Infirmerie et premiers soins Espaces verts Aires de jeux d’extérieur Cafétéria

Plan piscines - Techniques 11. Conclusions Gestion différenciée en fonction de l’utilisation des locaux 1. Utilisation Type d’activités Horaire d’occupation Besoins spécifiques en chaleur et en électricité 2. Etude technique Equipements Régulation Facilitateurs Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 63 3. Exécution 4. Exploitation

Plan piscines - Techniques 11. Conclusions 1. Utilisation Définition des besoins existants et projetés Gestion différenciée des types de locaux Ressources disponibles (combustibles, réseau de chaleur, …) 2. Etude technique Appel au réseau de facilitateurs Zone suffisante pour les entretiens et la maintenance Locaux techniques à proximité des bassins Encombrement des nouvelles techniques -> locaux en suffisance ? Prise en compte des périodes de fermeture de la piscine et du maintien d’une partie de l’activité dans les autres locaux (bureaux, cafétéria, conciergerie, hall sportif, …) 3. Exécution Contrôle rigoureux du chantier 4. Exploitation Régulation aisée (pas « d’usine à gaz » ), GTC ou séparée par technique -> contrat de performance énergétique en sous-traitance, personnel compétent à disposition Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 64

Plan piscines - Techniques 12. Contacts et ouvrages/sites de référence DGO 1 – Infrasports - infrasports. dgo 1@spw. wallonie. be DGO 4 - Direction de la Promotion de l’Energie Renouvelable - frederic. douillet@spw. wallonie. be DGO 4 – Direction des Bâtiments Durables - monique. glineur@spw. wallonie. be UREBA - eddy. dubois@umons. ac. be Réseau des facilitateurs de la région wallonne (consortium ICEDD-APERE-3 E) Electricité : facilitateurelectriciteser@spw. wallonie. be Chaleur : facilitateurchaleurser@spw. wallonie. be URE : facilitateur. ure. batiment@icedd. be Facilitateur bois-énergie : pbe@frw. be www. energie. wallonie. be www. energieplus-lesite. be Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 65

Plan piscines - Techniques Bonne réflexion Merci pour votre attention Plan piscines – Journée d’informations du 20/09/2016 – Moulins de Beez 66
