FONCTIONS TECHNIQUES ET SOLUTIONS TECHNIQUES LES MOYENS DE TRANSPORTS Se déplacer Mettre en mouvement Moteur, pédales…. Se diriger Volant, guidon…. Freiner Fonction d’usage 12/2/2020 Fonctions techniques Frein à disque, à patins…. Solutions techniques 1
LE SCOOTER Mettre en mouvement Se Déplacer Se diriger Freiner Fonction d’usage 12/2/2020 Fonctions techniques Moteur, Transmission, roues Guidon, fourche, roue avant. Frein à disque Solutions techniques 2
LA TROTINETTE LES MOYENS DE TRANSPORTS Se déplacer Mettre en mouvement Membres inférieurs Se diriger Guidon, fourche, roue avant. Freiner Fonction d’usage 12/2/2020 Fonctions techniques Frein Solutions techniques 3
FONCTION TECHNIQUE SE DIRIGER LES MOYENS DE TRANSPORTS Volant Guidon Se diriger Manche Levier (Joystick) Fonctions techniques 12/2/2020 Solutions techniques 4

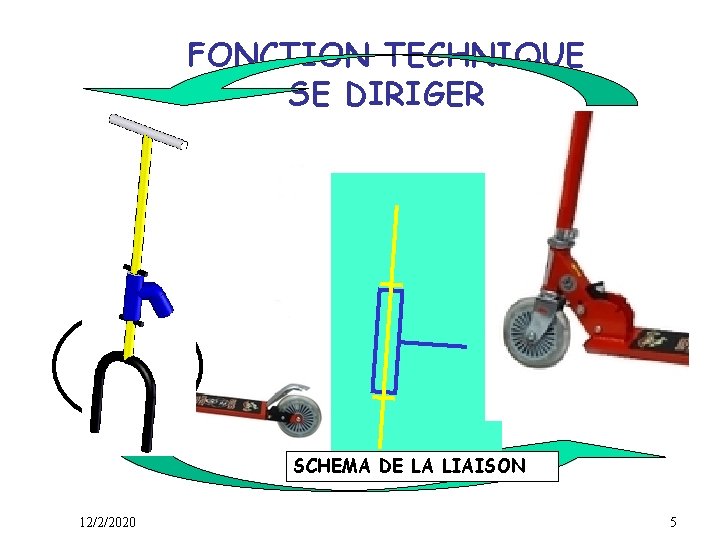

FONCTION TECHNIQUE SE DIRIGER SCHEMA DE LA LIAISON 12/2/2020 5
12/2/2020 6
FONCTION TECHNIQUE SE DIRIGER SCHEMA DE LA LIAISON 12/2/2020 7

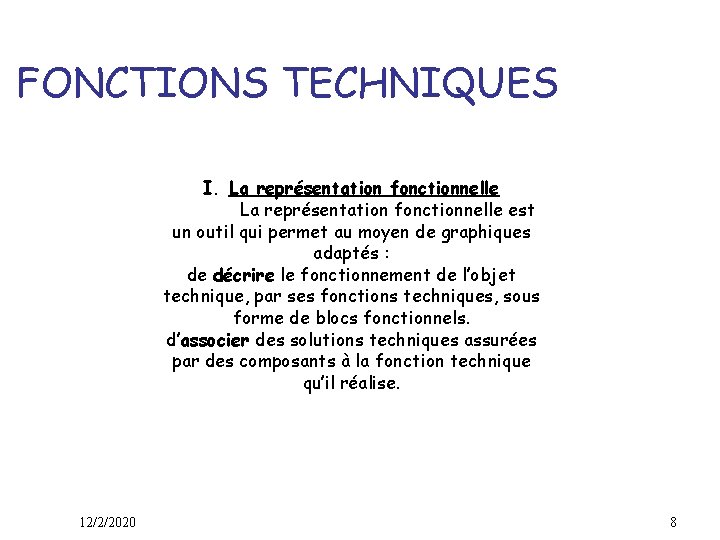

FONCTIONS TECHNIQUES I. La représentation fonctionnelle est un outil qui permet au moyen de graphiques adaptés : de décrire le fonctionnement de l’objet technique, par ses fonctions techniques, sous forme de blocs fonctionnels. d’associer des solutions techniques assurées par des composants à la fonction technique qu’il réalise. 12/2/2020 8
