Plan Piscines Techniques Plan Piscines Colloque du 18102016
- Slides: 34
Plan Piscines - Techniques Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 1

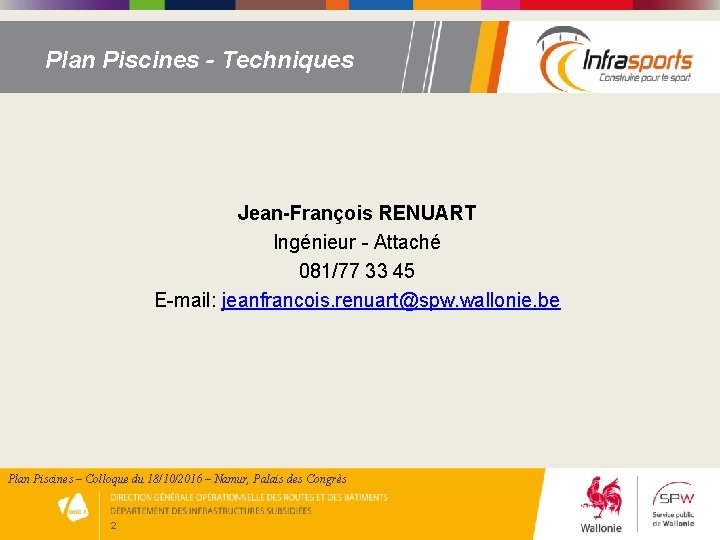

Plan Piscines - Techniques Jean-François RENUART Ingénieur - Attaché 081/77 33 45 E-mail: jeanfrancois. renuart@spw. wallonie. be Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 2

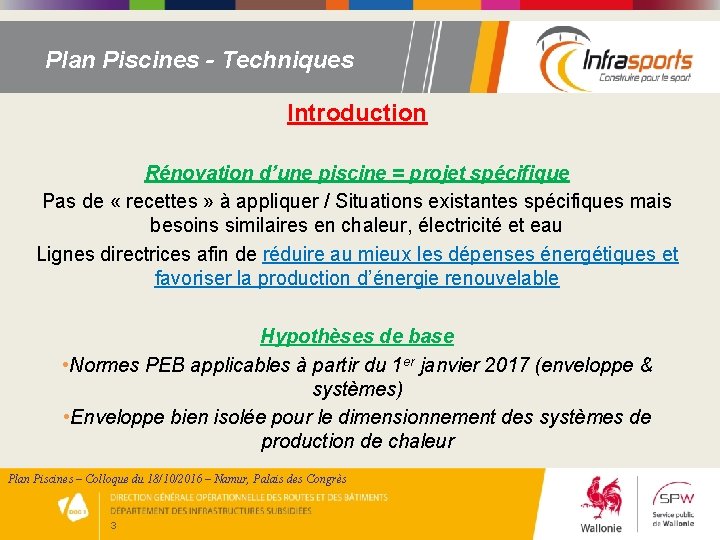

Plan Piscines - Techniques Introduction Rénovation d’une piscine = projet spécifique Pas de « recettes » à appliquer / Situations existantes spécifiques mais besoins similaires en chaleur, électricité et eau Lignes directrices afin de réduire au mieux les dépenses énergétiques et favoriser la production d’énergie renouvelable Hypothèses de base • Normes PEB applicables à partir du 1 er janvier 2017 (enveloppe & systèmes) • Enveloppe bien isolée pour le dimensionnement des systèmes de production de chaleur Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 3

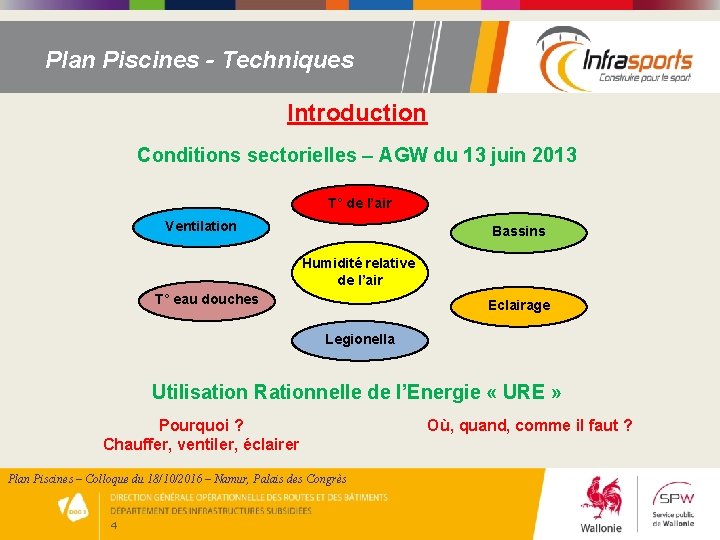

Plan Piscines - Techniques Introduction Conditions sectorielles – AGW du 13 juin 2013 T° de l’air Ventilation Bassins Humidité relative de l’air T° eau douches Eclairage Legionella Utilisation Rationnelle de l’Energie « URE » Pourquoi ? Chauffer, ventiler, éclairer Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 4 Où, quand, comme il faut ?
Plan Piscines - Techniques Introduction Gestion différenciée en fonction des circuits, des locaux Circuit “pieds secs” Entrée Accueil Billeterie – Guichet Sanitaires (y compris PMR) Zone pieds chausses (ex : sèche-cheveux) Cafétéria, cuisine, réserves Gradins Salle de réunions Autre circuit Conciergerie Hall sportif … Circuit “gestion” Bureaux Locaux techniques Locaux à destination du personnel Sanitaires du personnel Vestiaires du personnel Réserves Locaux de stockage de produits dangereux Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 5 Circuit “pieds mouillés” Vestiaires (individuels – collectifs – famille – PMR) Zone de casiers Sanitaires (y compris PMR) Douches (collectives – individuelles – PMR) Pédiluves Plages Bassins et autres zones ludiques, wellness, … couvertes Bassins extérieurs Zones de surveillance (maîtrenageurs) Réserve matériel sportif Local antidopage Infirmerie et premiers soins Espaces verts Aires de jeux d’extérieur Cafétéria
Plan Piscines - Techniques Eléments de base • Audit énergétique (situation existante) • Audits et études de préfaisabilité (situation projetée) - Réseau des facilitateurs Electricité : facilitateurelectriciteser@spw. wallonie. be Chaleur : facilitateurchaleurser@spw. wallonie. be URE : facilitateur. ure. batiment@icedd. be - Eléments à considérer : ** Variations du coût des combustibles et des énergies sur la durée de l’investissement ** Aides et subsides ** Impacts indirects (architecture, maintenance et exploitation, ressources humaines, …) Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 6
Plan Piscines - Techniques Eléments de base • Consommations (électricité, chaleur) - Bilans wallons « piscines » 2013 : ** 967 k. Wh / an, m² surface plan d’eau ** 2. 274 k. Wh / an, m² surface plan d’eau - En fonction de l’infrastructure et de la fréquentation actuelle -> à adapter pour la situation projetée (y compris les consommations propres des nouveaux systèmes) Situation existante • + Comptabilité énergétique Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 7 Situation projetée
Plan Piscines - Techniques Systèmes de production de chaleur et d’électricité Cogénération Solaire thermique Chaudière à condensation Pompe à chaleur - déshumidification Géothermie Réseau de chaleur Solaire photovoltaïque Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 8
Plan Piscines - Techniques Systèmes de production de chaleur et d’électricité Avantages récurrents Diminution des émissions de CO 2 Diminution des consommations d’énergie (combustibles, électricité, …) Diminution probable des coûts des factures de consommation d’énergie Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 9
Plan Piscines - Techniques Systèmes de production de chaleur et d’électricité Avantages récurrents Réseau des facilitateurs de la Région Wallonne Aides régionales (primes, subsides, certificats verts, …) Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 10

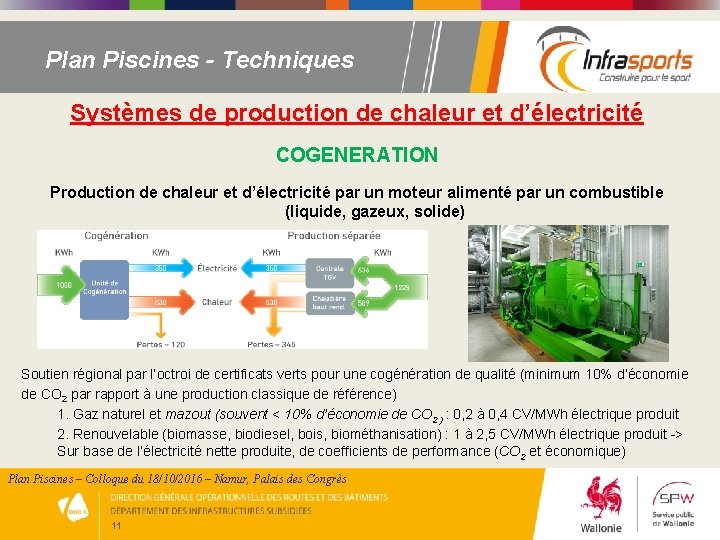

Plan Piscines - Techniques Systèmes de production de chaleur et d’électricité COGENERATION Production de chaleur et d’électricité par un moteur alimenté par un combustible (liquide, gazeux, solide) Soutien régional par l’octroi de certificats verts pour une cogénération de qualité (minimum 10% d’économie de CO 2 par rapport à une production classique de référence) 1. Gaz naturel et mazout (souvent < 10% d’économie de CO 2 ) : 0, 2 à 0, 4 CV/MWh électrique produit 2. Renouvelable (biomasse, biodiesel, bois, biométhanisation) : 1 à 2, 5 CV/MWh électrique produit -> Sur base de l’électricité nette produite, de coefficients de performance (CO 2 et économique) Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 11

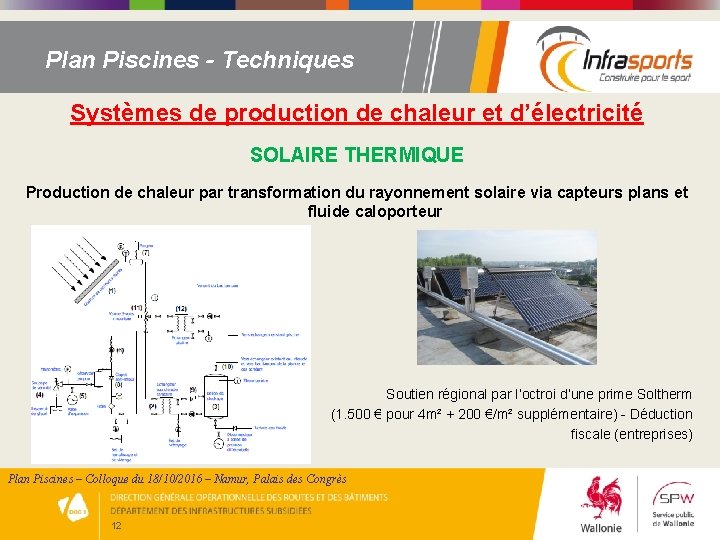

Plan Piscines - Techniques Systèmes de production de chaleur et d’électricité SOLAIRE THERMIQUE Production de chaleur par transformation du rayonnement solaire via capteurs plans et fluide caloporteur Soutien régional par l’octroi d’une prime Soltherm (1. 500 € pour 4 m² + 200 €/m² supplémentaire) - Déduction fiscale (entreprises) Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 12
Plan Piscines - Techniques Systèmes de production de chaleur et d’électricité CHAUDIERE A CONDENSATION Production de chaleur au moyen d’un combustible liquide, gazeux ou solide avec condensation des fumées Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 13

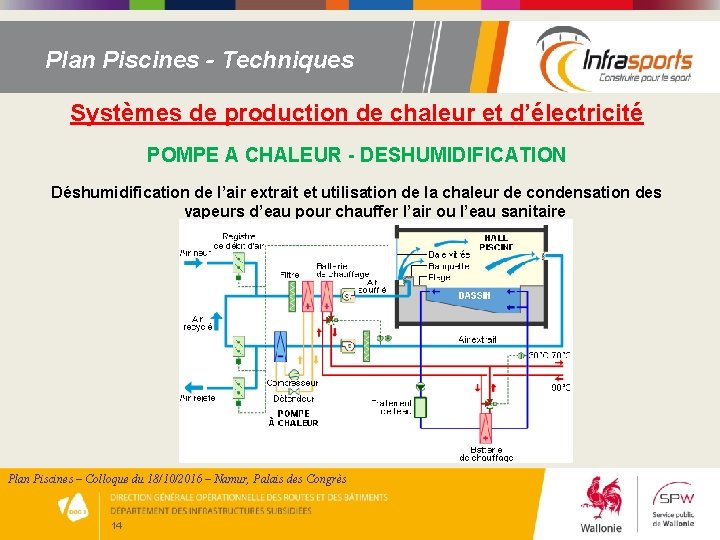

Plan Piscines - Techniques Systèmes de production de chaleur et d’électricité POMPE A CHALEUR - DESHUMIDIFICATION Déshumidification de l’air extrait et utilisation de la chaleur de condensation des vapeurs d’eau pour chauffer l’air ou l’eau sanitaire Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 14
Plan Piscines - Techniques Systèmes de production de chaleur et d’électricité RESEAU DE CHALEUR – GEOTHERMIE – CAS PRATIQUE Piscine de Saint-Ghislain Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 15
Plan Piscines - Techniques Systèmes de production de chaleur et d’électricité RESEAU DE CHALEUR – GEOTHERMIE – CAS PRATIQUE Piscine de Saint-Ghislain Réseau de géothermie Traitement Légionellose (chlore) Poste de transfert Gestionnaire réseau Propriétaire Ballon échangeur ECS Bassin Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 16 Echangeur Radiateurs Air
Plan Piscines - Techniques Systèmes de production de chaleur et d’électricité RESEAU DE CHALEUR – BIOMASSE Alimentation en chaleur et en électricité de bâtiments via un réseau exploitant une cogénération alimentée par la biomasse Sources de biomasse Déchets forestiers Préparation biomasse Coproduits industrie bois Sous-produits agricoles Bois recyclés Stockage (& séchage) Stockage production de gaz Groupe cogénération Electricité Chaleur Unité conditionnement gaz Clients finaux Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 17 Réacteur gazéification
Plan Piscines - Techniques Systèmes de production de chaleur et d’électricité SOLAIRE PHOTOVOLTAÏQUE Production de d’électricité par transformation du rayonnement solaire à l’aide de capteurs Réservation de certificats verts (P>10 k. Wc) Période de 10 ans Prime Qualitwatt (P<10 k. Wc) Période de 5 ans !!! Investissement non subsidiable à ce jour par Infrasports et UREBA !!! Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 18
Plan Piscines - Techniques Ventilation VENTILATION DOUBLE FLUX AVEC RECUPERATION DE CHALEUR Récupération de la chaleur contenue dans l’air extrait par l’intermédiaire d’un échangeur Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 19
Plan Piscines - Techniques Isolation et comptage Obligation d’isolation des tuyauteries et conduits de chauffage, d’eau chaude sanitaire et de ventilation + comptage énergétique -> normes PEB 2017 « exigences systèmes » Directive Européenne EC 2012/27 relative à l’efficacité énergétique Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 20
Plan Piscines - Techniques Eclairage économique de type « LED » ou autre Niveaux d’éclairement à respecter : Compétitions sportives : normes des fédérations Lieu de travail : Arrêté Royal du 10 octobre 2012 Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 21
Plan Piscines - Techniques Régulation Optimisation automatique des systèmes en vue d’assurer le confort des utilisateurs tout en diminuant au maximum les dépenses énergétiques -> Economie d’énergie / Intervention humaine limitée Equipe de gestion & complexité opérateur /// Commissionning /// Contrat de performance énergétique Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 22
Plan Piscines - Techniques Aides & subsides Matières Aides financières Accessibilité Audit énergétique Ureba Infrasports Oui Non Etude préfaisabilité Ureba Infrasports Oui Non Comptabilité énergétique Ureba Infrasports Oui Enveloppe Ureba Infrasports Oui Ureba Infrasports Certificats verts Oui Oui Solaire thermique Soltherm UREBA Infrasports Oui Oui Chaudière à condensation Ureba Infrasports Oui Cogénération Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 23

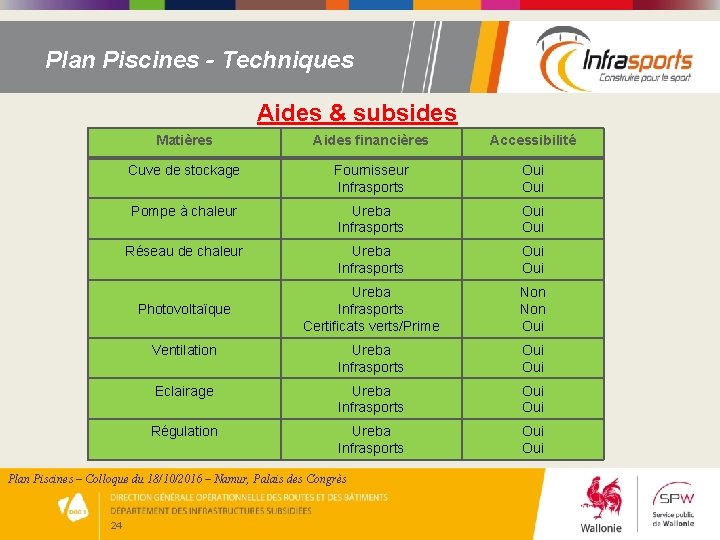

Plan Piscines - Techniques Aides & subsides Matières Aides financières Accessibilité Cuve de stockage Fournisseur Infrasports Oui Pompe à chaleur Ureba Infrasports Oui Réseau de chaleur Ureba Infrasports Oui Ureba Infrasports Certificats verts/Prime Non Oui Ventilation Ureba Infrasports Oui Eclairage Ureba Infrasports Oui Régulation Ureba Infrasports Oui Photovoltaïque Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 24
Plan Piscines - Techniques UREBA AGW du 28 mars 2013 Eligibles : communes, intercommunales « pures » , CPAS, zone de police et organismes non commerciaux (décret du 9 décembre 1993) -> pas les RCA Conditions d’octroi : !! Respect des marchés publics !! 1. Bâtiments de plus de 10 ans • Comptabilité énergétique / Audits énergétiques et études de préfaisabilité / Travaux • Droit réel ou droit de jouissance de min. 9 ans • Bâtiment affecté à la réalisation de la mission de service public ou non commerciale et pour une durée minimale de 3 ans après RP 2. Bâtiments de moins de 10 ans ou en cours de construction • Comptabilité énergétique / Travaux (énergie renouvelable – cogénération de qualité) • Droit réel ou droit de jouissance de min. 9 ans • Bâtiment affecté à la réalisation de la mission de service public ou non commerciale et pour une durée minimale de 3 ans après RP Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 25
Plan Piscines - Techniques UREBA Taux de subvention • Comptabilité énergétique / Audit énergétique* / Etude préfaisabilité : 50% - 55%** • Travaux : 30% - 35%** • Cumul possible avec d’autres subventions (max. 100%) *Auditeur agréé **Si politique active de gestion énergétique du patrimoine depuis 2 ans Points d’attention • Comptabilité énergétique ou travaux : obligation de transmission, pendant 10 ans, des consommations énergétiques • Demande préalable pour comptabilité énergétique et travaux (sauf urgence) • Demande postérieure (max. 6 mois) pour audit énergétique et étude de préfaisabilité • Travaux à réaliser et réceptionner dans un délai de 3 ans (+1) à dater de la notification • Demande de liquidation dans les 12 mois à dater de la RP (comptabilité et travaux) • CSCh pour comptabilité, audit, étude de préfaisabilité Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 26
Plan Piscines - Techniques Elaboration d’un dossier Gestion différenciée en fonction de l’utilisation des locaux 1. Utilisation Type d’activités Horaire d’occupation 2. Etude technique Equipements Régulation Besoins spécifiques en chaleur et en électricité 4. Exploitation Facilitateurs Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 27 3. Exécution
Plan Piscines - Techniques Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 28
Plan Piscines - Techniques Contacts et ouvrages/sites de référence DGO 1 – Infrasports - infrasports. dgo 1@spw. wallonie. be DGO 4 - Direction de la Promotion de l’Energie Renouvelable frederic. douillet@spw. wallonie. be DGO 4 – Direction des Bâtiments Durables - monique. glineur@spw. wallonie. be UREBA - eddy. dubois@umons. ac. be – jose. lallemand@umon. ac. be – ureba@spw. wallonie. be Réseau des facilitateurs de la région wallonne (consortium ICEDD-APERE-3 E) * Electricité : facilitateurelectriciteser@spw. wallonie. be * Chaleur : facilitateurchaleurser@spw. wallonie. be * URE : facilitateur. ure. batiment@icedd. be * Facilitateur bois-énergie : pbe@frw. be www. energie. wallonie. be www. energieplus-lesite. be Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 29
Plan piscines - Techniques Soutien technique en matière d’énergie : les FACILITATEURS énergie de la Région Wallonne Analyse Accompagnement Information Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 30
Plan piscines - Techniques Facilitateurs “spécifiques” Facilitateurs Energies Renouvelables • PEB • Certification PEB • Social • Electricité Renouvelable • Chaleur Renouvelable • Bioénergie • Bois- Energie secteur public Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 31 Facilitateurs URE • Guichets de l’Energie • URE bâtiments non résidentiels • Industrie

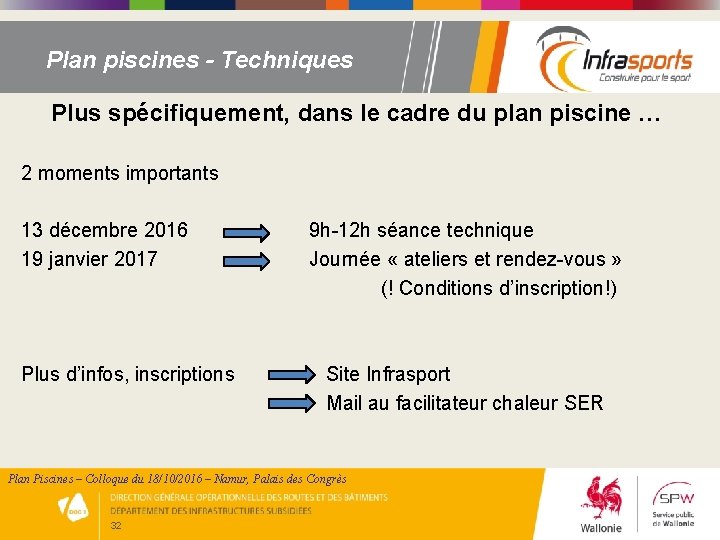

Plan piscines - Techniques Plus spécifiquement, dans le cadre du plan piscine … 2 moments importants 13 décembre 2016 19 janvier 2017 Plus d’infos, inscriptions 9 h-12 h séance technique Journée « ateliers et rendez-vous » (! Conditions d’inscription!) Site Infrasport Mail au facilitateur chaleur SER Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 32

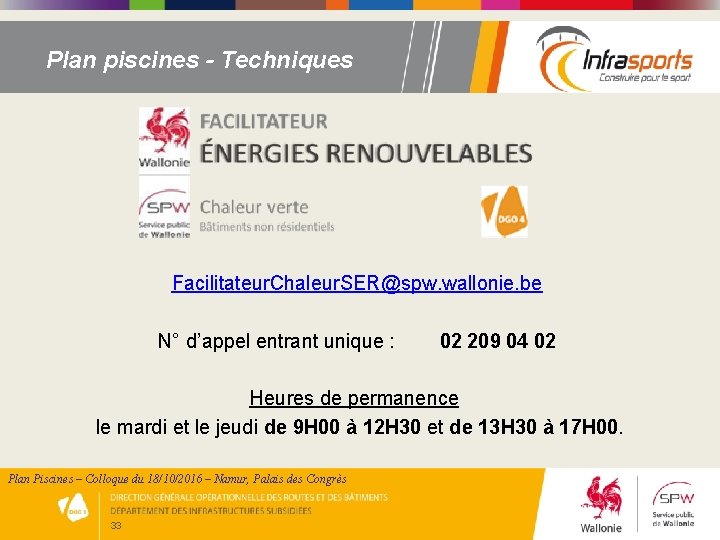

Plan piscines - Techniques Facilitateur. Chaleur. SER@spw. wallonie. be N° d’appel entrant unique : 02 209 04 02 Heures de permanence le mardi et le jeudi de 9 H 00 à 12 H 30 et de 13 H 30 à 17 H 00. Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 33
Plan Piscines - Techniques Bonne réflexion Merci pour votre attention Plan Piscines – Colloque du 18/10/2016 – Namur, Palais des Congrès 34
