Teknik arsir dan bayangan Pertemuan ke 5 Teknik
![Teknik arsir dan bayangan Pertemuan ke 5 Teknik arsir dan bayangan Pertemuan ke 5](https://slidetodoc.com/presentation_image_h2/523a92e3348581d46348e6d953a122a4/image-1.jpg)
Teknik arsir dan bayangan Pertemuan ke 5
![Teknik arsir 1 • Menguasai teknik arsiran dan gradasi adalah satu teknik dasar menggambar Teknik arsir 1 • Menguasai teknik arsiran dan gradasi adalah satu teknik dasar menggambar](http://slidetodoc.com/presentation_image_h2/523a92e3348581d46348e6d953a122a4/image-2.jpg)

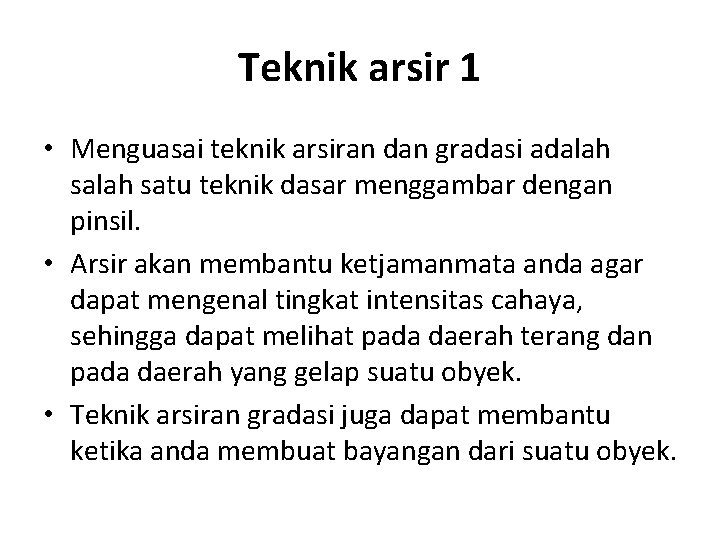

Teknik arsir 1 • Menguasai teknik arsiran dan gradasi adalah satu teknik dasar menggambar dengan pinsil. • Arsir akan membantu ketjamanmata anda agar dapat mengenal tingkat intensitas cahaya, sehingga dapat melihat pada daerah terang dan pada daerah yang gelap suatu obyek. • Teknik arsiran gradasi juga dapat membantu ketika anda membuat bayangan dari suatu obyek.
![Latihan arsir gradasi • Teknik arsir gradasi dapt dimulai dengan membuat satu bari kotak Latihan arsir gradasi • Teknik arsir gradasi dapt dimulai dengan membuat satu bari kotak](http://slidetodoc.com/presentation_image_h2/523a92e3348581d46348e6d953a122a4/image-3.jpg)

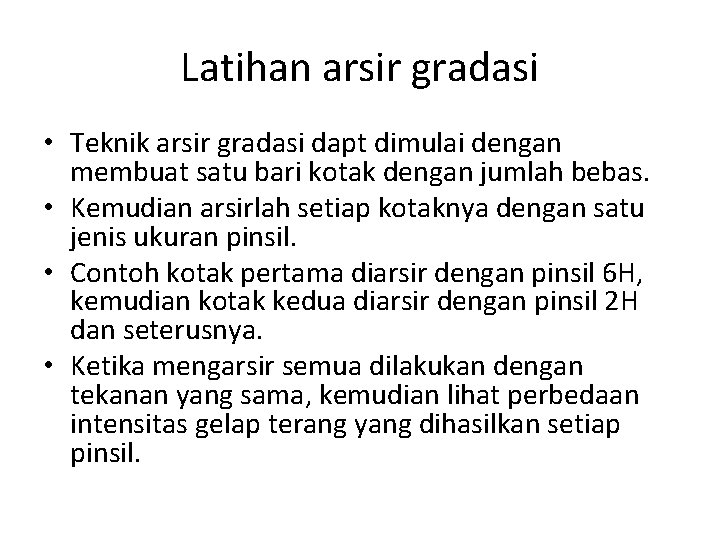

Latihan arsir gradasi • Teknik arsir gradasi dapt dimulai dengan membuat satu bari kotak dengan jumlah bebas. • Kemudian arsirlah setiap kotaknya dengan satu jenis ukuran pinsil. • Contoh kotak pertama diarsir dengan pinsil 6 H, kemudian kotak kedua diarsir dengan pinsil 2 H dan seterusnya. • Ketika mengarsir semua dilakukan dengan tekanan yang sama, kemudian lihat perbedaan intensitas gelap terang yang dihasilkan setiap pinsil.
![Latihan arsir menggunakan tipe pinsil yang berbeda Latihan arsir menggunakan tipe pinsil yang berbeda](http://slidetodoc.com/presentation_image_h2/523a92e3348581d46348e6d953a122a4/image-4.jpg)

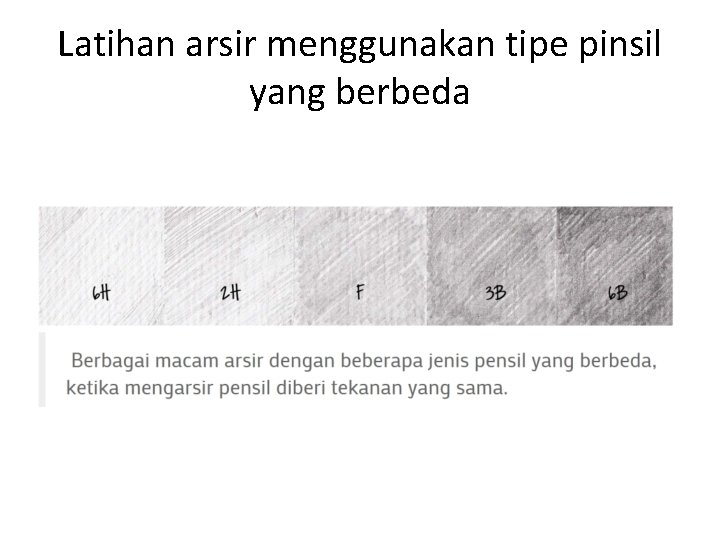

Latihan arsir menggunakan tipe pinsil yang berbeda
![Teknik arsir 2 • Arsir gradasi dapat dilakukan dengan cara lain dengan membuat beberapa Teknik arsir 2 • Arsir gradasi dapat dilakukan dengan cara lain dengan membuat beberapa](http://slidetodoc.com/presentation_image_h2/523a92e3348581d46348e6d953a122a4/image-5.jpg)

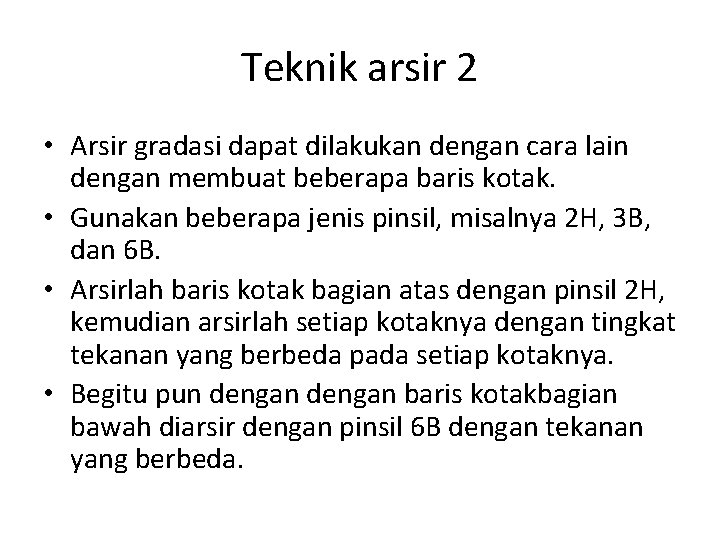

Teknik arsir 2 • Arsir gradasi dapat dilakukan dengan cara lain dengan membuat beberapa baris kotak. • Gunakan beberapa jenis pinsil, misalnya 2 H, 3 B, dan 6 B. • Arsirlah baris kotak bagian atas dengan pinsil 2 H, kemudian arsirlah setiap kotaknya dengan tingkat tekanan yang berbeda pada setiap kotaknya. • Begitu pun dengan baris kotakbagian bawah diarsir dengan pinsil 6 B dengan tekanan yang berbeda.
![Latihan arsir dengan penekanan berbeda dari setiap pinsil Latihan arsir dengan penekanan berbeda dari setiap pinsil](http://slidetodoc.com/presentation_image_h2/523a92e3348581d46348e6d953a122a4/image-6.jpg)

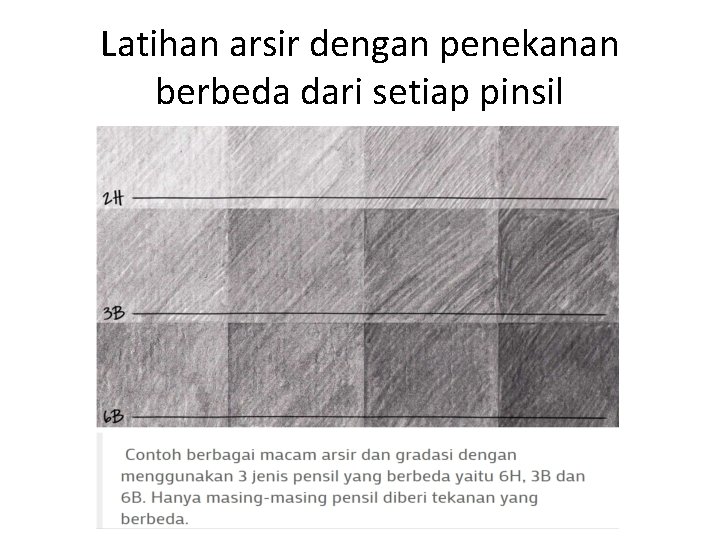

Latihan arsir dengan penekanan berbeda dari setiap pinsil
![Pencahayaan • Semua teknik rendering atau pewarnaan memunculkan pencahayaan dan pengaruhnya pada keadaan sekitar Pencahayaan • Semua teknik rendering atau pewarnaan memunculkan pencahayaan dan pengaruhnya pada keadaan sekitar](http://slidetodoc.com/presentation_image_h2/523a92e3348581d46348e6d953a122a4/image-7.jpg)
Pencahayaan • Semua teknik rendering atau pewarnaan memunculkan pencahayaan dan pengaruhnya pada keadaan sekitar pada gambar. • Setiap goresan yang dibentuk oleh pensil atau pena merupakan hasil pertemuan antara cahaya dan sebuah objek. Kubus, silinder, bola dan kerucut adalah bentuk-bentuk dasar yang dapat ditemukan pada objek-objek yang lebih rumit. • Mempelajari cara-cara rendering pada bentuk-bentuk dasar ini dengan media hitam putih sangat penting sebagai awal untuk mewarnai warna dan material yang sebenarnya. • Bentuk-bentuk dasar ini sangat mudah untuk diberi efek pencahayaan dan bayangan. Cara paling sederhana yaitu dengan memberi garis tebal pada tempat yang tidak terkena cahaya.
![Pencahayaan pada bentuk dasar Pencahayaan pada bentuk dasar](http://slidetodoc.com/presentation_image_h2/523a92e3348581d46348e6d953a122a4/image-8.jpg)
Pencahayaan pada bentuk dasar
![Bayangan • Metode yang paling mudah adalah dengan menggunakan garis paralel yang memiliki bentuk Bayangan • Metode yang paling mudah adalah dengan menggunakan garis paralel yang memiliki bentuk](http://slidetodoc.com/presentation_image_h2/523a92e3348581d46348e6d953a122a4/image-9.jpg)
Bayangan • Metode yang paling mudah adalah dengan menggunakan garis paralel yang memiliki bentuk dasar segitiga • Bayangan terkonstruksi dengan menentukan sudut yang terbentuk dari sumber cahaya dan menggunakan sudut ini untuk membuat segitiga dari tiap sudut obyek. • Sisi bawah segitiga kemudian dihubungkan dengan sisi segitia lainnya untuk membentuk bayangan.
![Teknik Bayangan dengan garis paralel Teknik Bayangan dengan garis paralel](http://slidetodoc.com/presentation_image_h2/523a92e3348581d46348e6d953a122a4/image-10.jpg)

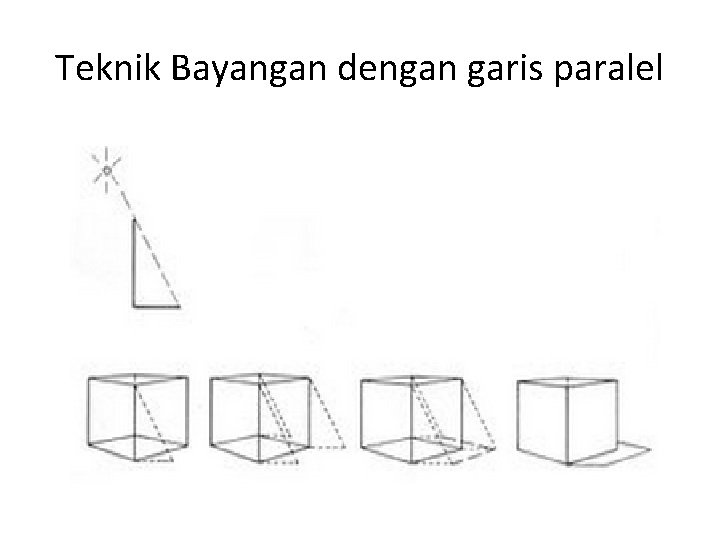

Teknik Bayangan dengan garis paralel
![• Bayangan yang lebih di dramatisir dapat dibentuk dengan menggunakan titik hilang bayangan. • Bayangan yang lebih di dramatisir dapat dibentuk dengan menggunakan titik hilang bayangan.](http://slidetodoc.com/presentation_image_h2/523a92e3348581d46348e6d953a122a4/image-11.jpg)

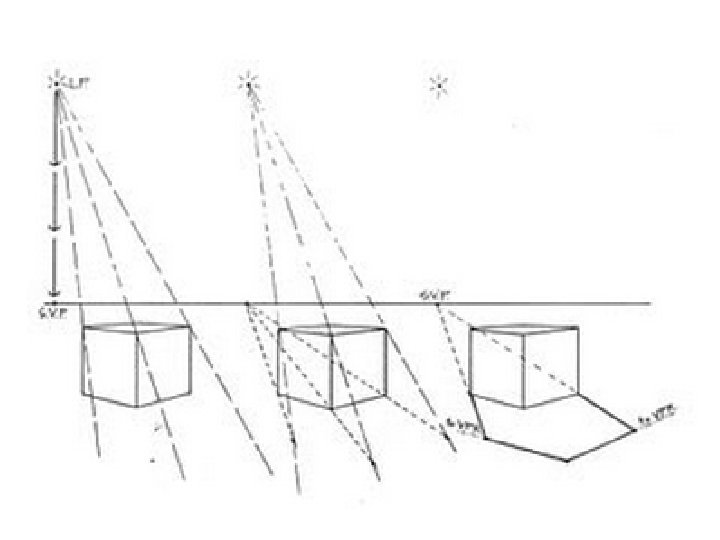

• Bayangan yang lebih di dramatisir dapat dibentuk dengan menggunakan titik hilang bayangan. • Metode ini membutuhkan sumber cahaya yang diletakan di suatu tempat diatas garis cakrawala. • Kemudian dari titik hilang bayangan ditariklah garis menyinggung sudut obyek yang paling atas dan memanjang menuju permukaan lantai. • Lalu hubungkanlah titik-titik hasil pemanjangan garis tersebut, maka terjadilah bayangan.
![](http://slidetodoc.com/presentation_image_h2/523a92e3348581d46348e6d953a122a4/image-12.jpg)
