Meudjelovanje tijela Otto Miler Matulin 7 a Teme

Međudjelovanje tijela Otto Miler Matulin, 7. a

Teme: Sila Elastična Sila sila teža Trenje Težište i ravnoteža Poluga i primjena poluge Kolotur-primjena poluge Tlak Hidrostatički i hidraulički tlak

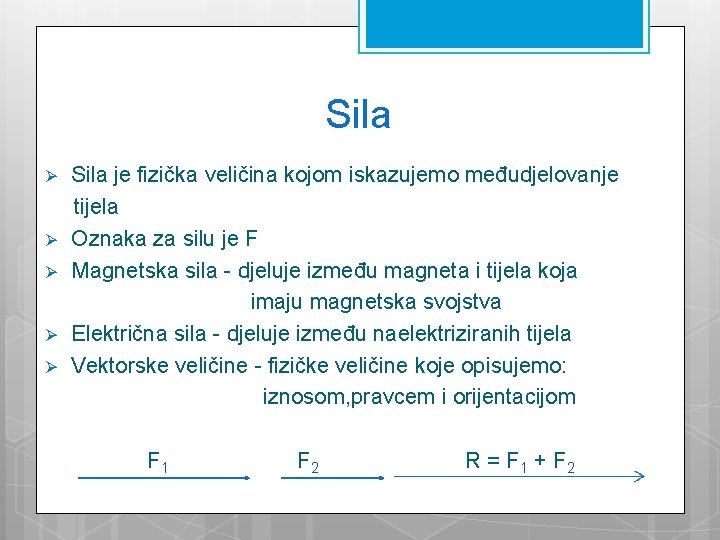

Sila Ø Ø Ø Sila je fizička veličina kojom iskazujemo međudjelovanje tijela Oznaka za silu je F Magnetska sila - djeluje između magneta i tijela koja imaju magnetska svojstva Električna sila - djeluje između naelektriziranih tijela Vektorske veličine - fizičke veličine koje opisujemo: iznosom, pravcem i orijentacijom F 1 F 2 R = F 1 + F 2

Magentska sila Magnetske silnice Magnetski polovi N , S

Elastična sila i mjerenje sile kažemo da je produljenje opruge l razmjerno broju utega kojima je opteretimo, odnosno sili F koja djeluje na nju i pišemo i konstanti opruge k: l ~ F ∆l~k F = - k ∆l /N/ Ø mjerni instrument za mjerenje sile zove se dinamometar Ø Mjerna jedinica za silu je 1 njutn (N) 1 k. N = 1000 N Ø

Elastična sila

Dinamometar

Sila teža Težina je sila kojom tijelo pritišće vodoravnu podlogu na kojoj se nalazi ili djeluje na ovjes na koji je obješeno G = m * g /N/ g = 9. 81 m/s² Sila teža je sila kojom Zemlja privlači sva tijela prema svom središtu

Sila teža

Gravitacijska sila između dva tijela ovisi o njihovim masama i međusobnoj udaljenosti

Trenje Sila kojom se tijelo opire i promijeni stanje gibanja po površini drugog tijela naziva se sila trenja Oznaka za silu trenja je Ftr Mjerna jedinica za silu trenja jenjutn/N/ Ftr = µ * Fpr /N/ µ je faktor trenja podloge/%/

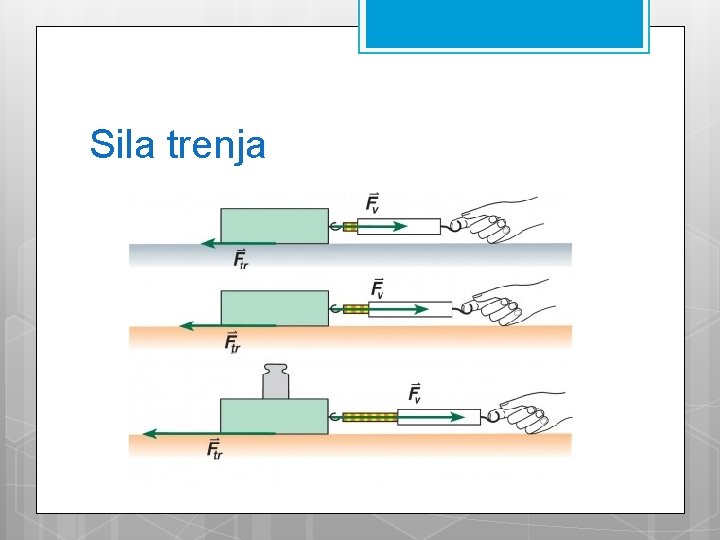

Sila trenja

Težište i ravnoteža tijela Položaj u kojem se tijelo nalazi na nekom osloncu i miruje jest njegov ravnotežni položaj Točka hvatišta u kojoj sila teža djeluje na tijelo naziva se težište tijela Smjerove sile teže nazivamo težišnicama Vrste ravnoteža su: stabilna, labilna i indiferentna o o o Stabilna O iznad T Labilna O ispod T Indiferentna O u T

Stabilna Oslonac iznad težišta

Indiferentna Oslonac u težištu

Labilna Oslonac ispod težišta

Poluga i primjena poluge Poluga je motka na osloncu pomoću koje možemo podizati teške predmete Imamo: jednostrane dvostrane poluge: jednakih i nejednakih krakova Krak sile je udaljenost pravca djelovanja sile od oslonca poluge F 1 : F 2 = k 1: k 2 ili F 1 * k 1 = F 2 * k 2 Poluga je u ravnoteži ako su umnošci sila i njihovih krakova s obiju strana poluge jednaki

Poluga

Kolotur Kotač koji se okreće oko osovine nazivamo kolotur Postoje dvije vrste kolotura: pomični i nepomični Koloturje je sustav više kolotura

Koloturje

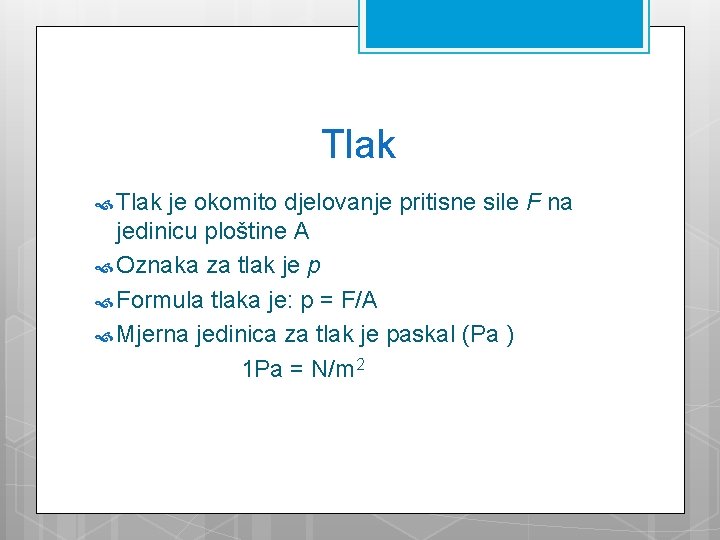

Tlak je okomito djelovanje pritisne sile F na jedinicu ploštine A Oznaka za tlak je p Formula tlaka je: p = F/A Mjerna jedinica za tlak je paskal (Pa ) 1 Pa = N/m 2

Tlak je veći na manjoj površini

Hidraulički i hidrostatički tlak Tlak u tekućini uzrokovan težinom same tekućine nazivamo hidrostatički tlak Hidrostatički tlak razmjeran je gustoći tekućine i dubini za koju se određuje Formula za hidrostatički tlak je p = g*ρ*h /Pa/ Ako izvana djelujemo silom na tekućinu, tada će se povećati tlak u tekućini i takav tlak zovemo hidraulički tlak p 1 = p 2 A 2 : A 1 = F 2 : F 1

Hidrostatski tlak: na bok u vis, na dno

Hidraulički tlak

Atmosferski tlak Atmosfera svojom težinom tlači ploštinu iznad koje se nalazi Na 0 metara nadmorske visine normalni tlak zraka iznosi 1013, 25 h. Pa

Arhimedov zakon Svako tijelo gubi na svojoj težini onoliko koliko teži tim tijelom istisnuta tekućina arhimedov zakon U = g * ρ * V /N/

Hvala na pažnji!!! 25. 1. 2014.
