Metalloxide Experimentalvortrag AC WS 2007/08 Angela Herrmann
Gliederung 1. Allgemeines 2. Darstellung 3. Verwendung 4. Schulrelevanz 2
1. Allgemeines
4
1. Allgemeines Natürliches Vorkommen: • Magnetit (Fe 3 O 4), Roteisenstein (Fe 2 O 3) • Pyrolusit (Mn. O 2), Hausmannit (Mn 3 O 4) Roteisenstein • Rutil (Ti. O 2) • Massicotit (Pb. O) Pyrolusit • Cuprit (Cu 2 O) Cuprit • Tonerde (Al 2 O 3) • Zinnstein (Sn. O 2) Saphir 5
1. Allgemeines Eigenschaften: • Sehr unterschiedlich • Manche Metalloxide reagieren in wässriger Lösung basisch: Ca. O (s) + H 2 O Ca(OH)2 (s) Ca 2+(aq) + 2 OH-(aq) • Metalle der Nebengruppen können verschiedene Oxide ausbilden, aufgrund der Oxidationsstufen +1 +2 Bsp. : Cu. O 2 und Cu. O 6
1. Allgemeines Versuch 1 Deutschlandfahne - chemisch 7
1. Allgemeines Versuch 1: Deutschlandfahne - chemisch Blei(IV) wird durch das Erhitzen stufenweise reduziert: +4 • Stufe I: 3 Pb. O 2 (s) schwarz +2/+4 • Stufe II: 2 Pb 3 O 4 (s) +2/+4 Pb 3 O 4 (s) + O 2 (g) ↑ rot +2 6 Pb. O (s) + O 2 (g) ↑ gelb 8
1. Allgemeines Versuch 1 Bleioxide und ihre Verwendung Pb 3 O 4 (Mennige) • Orangerot bis leuchtend rot • Früher als Rostschutzmittel (Anstrich von Schiffen) verwendet Mennige 9
1. Allgemeines Pb. O (Bleiglätte): • Gelb • Für Bleigläser • Früher auch als Farbe verwendet Massicotit (Pb. O) Pb. O 2: • Schwarzbraun • Bleiakkumulator • Früher in Streichholzzündköpfen 10
2. Darstellung
2. Darstellungsarten: 1. Thermische Zersetzung von Carbonaten 2. Aus den Metallen mit Hilfe von Oxidationsmitteln 3. Aus Metallsalzen 4. Durch Reinigung natürlicher vorkommender Metalloxide 5. Aus den Metallen durch Verbrennung an der Luft 6. Durch Entwässern der Hydroxide 12
1. Allgemeines 1. Darstellung aus Carbonaten: • Durch Erhitzen von Ca(CO 3) (Kalk) erhält man Ca. O (gebrannter Kalk): Ca(CO 3) (s) • Ca. O (s) + CO 2 (s) Reaktion in Wasser zu Ca(OH)2 (gelöschter Kalk): Ca. O (s) + H 2 O Ca(OH)2 (s) 13
1. Allgemeines • Gelöschter Kalk wird für Luftmörtel verwendet: Sand, Ca(OH)2 und Wasser werden gemischt • Ca(OH)2 reagiert mit dem Luft-Kohlendioxid zum Carbonat: Ca(OH)2 (aq) + CO 2 (g) Ca(CO 3) (s) + H 2 O 14
1. Allgemeines Demo 1 Luftmörtel 15
2. Darstellung aus Metallen mit Oxidationsmitteln: Versuch 2 Berger Mischung 16
2. Darstellung Versuch 2 Reaktionsgleichungen: Startreaktion: NH 4 Cl (s) + H 2 O 0 +1 Zn (s) + 2 H 3 O+ (aq) NH 3 (g) + H 3 O+(aq) + Cl-(aq) +2 +1 0 Zn 2+(aq + 2 H 2 O + H 2 (g) ↑ ∆H << 0 17
2. Darstellung Versuch 2 Hauptreaktionen: 0 +2 Oxidation 1: Zn (s) Zn 2+(aq) + 2 e- -3 Oxidation 2: 2 NH 4+(aq) 0 N 2 (g) + 8 H+(aq) + 6 e- +5 Reduktion: 2 NO 3 -(aq) + 10 e. Gesamt: Zn (s) + NH 4(NO 3) (aq) 0 N 2 (g) + 6 O 2 - Komproportionierung Zn. O (s) + N 2 (g) + 4 H 2 O 18
2. Darstellung Demo 2 Wunderkerzen 19
2. Darstellung Demo 2 Reaktionsgleichungen: • Bariumnitrat dient als Oxidationsmittel/Sauerstofflieferant +5 -2 0 • 2 Ba(NO 3)2 (s) 0 2 Ba. O (s) + 2 N 2 (g) + 5 O 2 (g) • Die Metalle verbrennen mit Sauerstoff zu den entsprechenden Oxiden: 0 0 • 4 Al (s) + 3 O 2 (g) 0 0 • 2 Mg (s) + O 2 (g) +3 -2 2 Al 2 O 3 (s) +2 (Eisen analog) -2 2 Mg. O (s) 20
2. Darstellung 3. Aus Metallsalzen: Versuch 3 Chemischer Vulkan Kilauea-Ausbruch 1983 21
2. Darstellung Versuch 3 Reaktionsgleichungen: -3 Oxidation: 2 NH 4+ +6 Reduktion: Cr 2 O 72 - + 6 e- Gesamt: (NH 4)2 Cr 2 O 7 (s) 0 N 2 + 8 H+ + 6 e+3 Cr 2 O 3 + 4 O 2 - Cr 2 O 3 (s) + N 2 (g) + 4 H 2 O 22
2. Darstellung Feuerwerk: • Diese Darstellungen sind sehr exotherm • Nutzt man für Feuerwerk aus • Metalloxide werden dabei auch selbst als Oxidationsmittel verwendet (z. B. Cu. O; früher auch Pb. O 2) 23
2. Darstellungsarten Geschichtliches zum Feuerwerk: • Anfänge durch Entdeckung des Schießpulvers in China während der Hau-Dynastie (25 – 250 n. Chr. ) • In der Sung-Zeit (960 – 1279) gibt es die ersten Raketen • Ende des 13. Jahrhunderts Überlieferung nach Europa • Blütezeit des Feuerwerks in der Barock-Zeit • 1838 erste Feuerwerksfirma in Deutschland 24
2. Darstellung 4. Darstellung von Titandioxid: Sulfat-Verfahren: • Als Ausgangstoff dienen Ilmenit (Fe. Ti. O 3) oder Titanschlacke • Wird mit konz. Schwefelsäure aufgeschlossen • Zugabe von Eisenschrott (Fe 2+) 25
2. Darstellung Fortsetzung: • Nach Abkühlen kristallisiert Eisensulfat aus (Fe. SO 4∙ 7 H 2 O) • Rest: Eisenfreies Titanylsulfat (Ti. OSO 4 (aq)) • Durch Erhitzen erhält man Titandioxid-Hydrat und verdünnte Schwefelsäure • Im Drehofen entsteht je nach Temperatur Anatas oder Rutil 26
2. Darstellung Chlorid-Verfahren: • Ausgangsstoff: Titanschlacke (verunreinigtes Rutil) • Umsetzung mit Koks und Chlor zu Titanchlorid (Ti. Cl 4): Ti. O 2 (s) + 2 C(s) + Cl 2 (g) Ti. Cl 4 (l) + 2 CO (g) • Reinigung durch Destillation: Ti. Cl 4 (l) Ti. Cl 4 (g) • Reaktion mit Wasserdampf oder Sauerstoff zu Rutil: Ti. Cl 4 (g) + H 2 O (g) Ti. O 2 (s) + 4 HCl (g) Ti. Cl 4 (g) + O 2 (g) Ti. O 2 (s) + 2 Cl 2 (g) 27
3. Verwendung
3. Verwendung Titandioxid – wo nutzt man es? • • • Anstrichfarbe Zahnpasta Kunststoffe Papier Keramik Salami 29
3. Verwendung Versuch 4 Nachweis von Titandioxid 30
3. Verwendung Versuch 4 Reaktionsgleichungen: • Ti. O 2 (s) + K 2 S 2 O 7 (s) • Ti. OSO 4 (s) + 5 H 2 O ∆ Ti. OSO 4 (s) + K 2 SO 4 (s) [Ti(OH)2(H 2 O)4]2+(aq) + SO 42 -(aq) • [Ti(OH)2(H 2 O)4]2+(aq) + H 2 O 2 (aq) [Ti(O 2)(OH)(H 2 O)3]+(aq) + 2 H 2 O + H+ (aq) orangegelb 31
3. Verwendung Versuch 4 Titanperoxokomplex: + O O HO H 2 O Ti OH 2 H 2 O 32
3. Verwendung Versuch 5 Aluminothermie 33
3. Verwendung Versuch 5 Aufbau: Wunderkerze umwickelt mit Mg-Band Ba. O 2 & Mg-Pulver Fe 2 O 3 & Al-Grieß Filterpapier 34
2. Darstellung Versuch 5 Reaktionsgleichungen: 0 Oxidation: +3 Al (s) Al 3+ + 3 e- +3 0 Reduktion: Fe 3+ + 3 e- Fe (s) Gesamt: Al (s) + Fe 2 O 3 (s) Fe (s) + Al 2 O 3 (s) Die Mischung aus Bariumperoxid und Magnesium dient als Zündung: -1 0 Ba. O 2 (s) + Mg (s) -2 +2 -2 Ba. O (s) + Mg. O (s) ∆H << 0 35

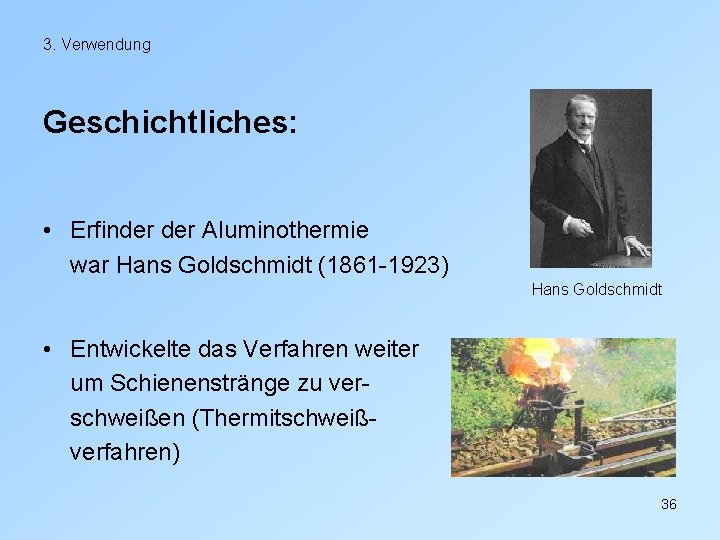

3. Verwendung Geschichtliches: • Erfinder Aluminothermie war Hans Goldschmidt (1861 -1923) Hans Goldschmidt • Entwickelte das Verfahren weiter um Schienenstränge zu verschweißen (Thermitschweißverfahren) 36
3. Verwendung • Bei der Patentanmeldung (1895): Patentbeamter: „Sehen Sie, Herr Doktor, Sie zünden das Gemisch an und es brennt weiter, das ist doch keine Erfindung; wenn Sie eine Zigarre anzünden, brennt sie auch weiter. “ Goldschmidt: „Nur kann man mit einer brennenden Zigarre keine Schienen schweißen. “ 37
3. Verwendung Industrielle Eisendarstellung • Großtechnisch wird Eisen im Hochofenprozess aus Eisen(III)oxid dargestellt • Dabei wird Eisen(III)oxid durch Kohlenstoff reduziert Arbeiter vor flüssigem Eisen 38
Aufbauschema eines Hochofens 39
3. Verwendung Reaktionsgleichungen des Hochofenprozess: +3 400 °C: 700 °C: +2/+3 +4 3 Fe 2 O 3 (s) + CO (g) 2 Fe 3 O 4 (s) + CO 2 (g) +2/+3 +2 +2 Fe 3 O 4 (s) + CO (g) 0 1200 °C: +2 Fe. O (s) + CO 2 (g) +4 +2 C (s) + CO 2 (g) +2 +2 Fe. O (s) + CO (g) 0 +4 0 1600 -2300 °C: 2 C (s) + O 2 (g) 2 CO (g) 0 +4 Fe (l) + CO 2 (g) +2 -2 2 CO (g) 40
3. Verwendung Stromquellen: • Primärelement: Strom durch Redoxreaktion der Elektrodensubstanzen – keine Aufladung möglich • Sekundärelement: Strom durch Redoxreaktion der Elektrodensubstanzen – Aufladung möglich • Brennstoffzelle: Der Brennstoff wird den Elektroden kontinuierlich zugeführt 41
3. Verwendung Geschichte der Batterie: • Schon bei Ägyptern (ca. 2300 v. Chr. ) und Parthern (ca. 250 v. Chr. ) vorhanden? „Bagdad-Batterie“ • 1800: Volta baut die „Voltasche Säule“ Voltasche Säule 42
3. Verwendung • 1802: „Rittersche Säule“ – erster Akkumulator Johann Wilhelm Ritter • 1836: Daniell-Element – Nutzung für Telegrafen • 1860: Entwickelt Leclanché die Zink-Braunstein-Zelle – wird später zur Trockenzelle weiterentwickelt 43
3. Verwendung Ein Primärelement Versuch 6 Leclanché-Element Georges Leclanché 44
Aufbau eines Leclanché-Elements: Abdichtung Kohlestift Mangandioxid Zink Elektrolyt NH 4 Cl 45
3. Verwendung Versuch 6 Kathode (Graphitelektrode): +4 +3 2 Mn. O 2 (s) + 2 H 2 O + 2 e- 2 Mn. O(OH) (s) + 2 OH- Anode (Zinkblech): 0 Zn (s) +2 Zn 2+(aq) + 2 e- Elektrolyt (NH 4 Cl): 2 NH 4 Cl (aq) + 2 OH- + Zn 2+(aq) Zn(NH 3)2 Cl 2 (s) + 2 H 2 O Gesamt: 2 Mn. O 2 (s) + Zn (s) + 2 NH 4 Cl (aq) 2 Mn. O(OH) (s) + Zn(NH 3)2 Cl 2 (s) 46
3. Verwendung Sekundärelement – der Bleiakkumulator • 1859 von Planté entwickelt • Verwendung als Autobatterie • Blei- und Bleidioxidelektrode • Elektrolyt: 20 %-ige Schwefelsäure • Ladungszustand kann durch Dichtemessung ermittelt werden 47
3. Verwendung Reaktionen des Bleiakkumulators: Negative Elektrode: 0 Pb (s) + SO 4 -(aq) +2 Pb. SO 4 (s) + 2 e- Positive Elektrode: +4 +2 Pb. O 2 (s) + SO 4 -(aq) 4 H 3 O+(aq) + 2 e. Gesamt: Pb (s) + Pb. O 2 (s) + 2 H 2 SO 4 (aq) Pb. SO 4 (s) + 2 H 2 O Entladung Ladung 2 Pb. SO 4 (s) + 2 H 2 O 48
3. Verwendung Glas: • Hauptbestandteil: Si. O 2 – bildet Netzwerk mit [Si. O 4]Tetraedern (Nahordnung) • Basische Oxide (wie Na 2 O, K 2 O, Ca. O) bilden Trennstellen (Trennstellenbildner) • Al 2 O 3, B 2 O 3 sind Netzwerkbildner • Metalloxide der Nebengruppen sorgen für die Färbung von Glas 49
3. Verwendung Demo 3 Farbiges Glas Rosettenfenster in Carcassonne 50
3. Verwendung Demo 3 • Oxidfärbung Beimischung Metalloxid Fe. O Co. O Mn. O 2 Farbe Grün Blau Violett Fe 2 O 3 Cu. O Cr 2 O 3 Gelbbraun Blaugrün Smaragdgrün 51
3. Verwendung Demo 3 • Anlauffärbung durch kolloidale Metalle (z. B. Rubinglas mit Gold) Pokal aus Rubinglas • Milchglas durch Einlagerung kleiner fester Teilchen (z. B. Sn. O 2) Tasse aus Milchglas 52
4. Schulrelevanz
4. Schulrelevanz Lehrplan (Hessen G 8): • G 7. 2: – Reaktionen von Metallen (und Nichtmetallen) mit Luft (Sauerstoff) – Umkehrung der Oxidbildung – Metallgewinnung aus Erzen • G 8. 1: – Oxidationszahlen • G 10. 1: – Redoxreaktionen – Elektrochemische Spannungsquellen 54
Vielen Dank! 55
