AUDIOMETRIE AUDIOMETRIE Examen de la mesure de laudition

AUDIOMETRIE

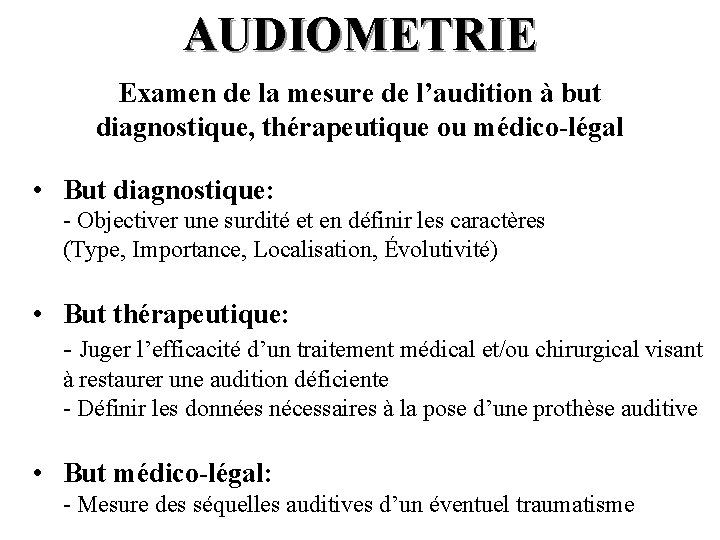

AUDIOMETRIE Examen de la mesure de l’audition à but diagnostique, thérapeutique ou médico-légal • But diagnostique: - Objectiver une surdité et en définir les caractères (Type, Importance, Localisation, Évolutivité) • But thérapeutique: - Juger l’efficacité d’un traitement médical et/ou chirurgical visant à restaurer une audition déficiente - Définir les données nécessaires à la pose d’une prothèse auditive • But médico-légal: - Mesure des séquelles auditives d’un éventuel traumatisme

1: Audiométrie tonale liminaire Recherche du Seuil d’audibilité (plus faible intensité sonore que l’oreille puisse percevoir) • en conduction aérienne • en conduction osseuse permet d’établir l’Audiogramme Tonal

1: Audiométrie tonale liminaire Conditions matérielles Cabine audiométrique insonorisée • Parois isolantes • Sol anti-vibrations • éventuellement double-cabine Audiomètre: générateur de sons purs • Fréq. 125, 250, 500, 750, 1000, 1500, 2000, 3000, 4000, 6000, 8000 • Echelonnement de l’intensité de 5 en 5 d. B de +10 à 120 d. B • Ecouteurs pour la conduction aérienne • Vibrateur pour la conduction osseuse • Système d’assourdissement • Entrée micro et/ou externe pour l’audiométrie vocale

Exemple d’audiomètre bicanal Intensité Canal 1 Stimulation Fréquence Intensité Canal 2

125125 250250 5005001000 8000 60008000 1000200040006000 10 100 Représentation Graphique Intensité en d. B -100 -10 -20 -30 -40 -50 -60 -70 -80 -90 -100 -110 -120 Fréquence en Hz

1: Audiométrie tonale liminaire Conventions de notation Oreille Droite Oreille Gauche Cond. Aérienne [ [ [ Cond. Osseuse ] ] ]

Représentation graphique bilatérale Oreille Droite Oreille Gauche

1: Audiométrie tonale liminaire Recherche du seuil en conduction aérienne • Installation du Patient • Convention de réponse • Positionnement du casque • La meilleure oreille subjective est testée en premier. • On procède toujours en seuil ascendant afin d’éviter tout effet de rémanence auditive. • Pour chaque fréquence testée, on commencera par faire reconnaître le son au patient à une intensité confortable. • L’examen commence par la fréquence 1000 Hz. • On testera ensuite l’oreille la plus sourde: si l’écart atteint ou dépasse 55 d. B, on assourdira.

1000 Hz 10 0 Intensité en d. B -10 -20 -35 -30 -40 -50 -60 -70 -80 -90 -100 -110 -120 125 250 500 1000 2000 4000 6000 8000 Fréquence en Hz Examen tonal 20

1: Audiométrie tonale liminaire Recherche du seuil en conduction osseuse • Positionnement du vibrateur très précise • Etalonnage à vérifier fréquemment • Assourdissement quasi-systématique • Procédure d’examen identique à la CA mais limitée entre 250 Hz et 4000 Hz • Intensités plus limitées qu’en CA

Différentes pertes auditives 1: Conduction osseuse: perte de transmission 1 2 2: Conduction osseuse: perte mixte 3: Conduction osseuse: perte de perception Conduction aérienne 3

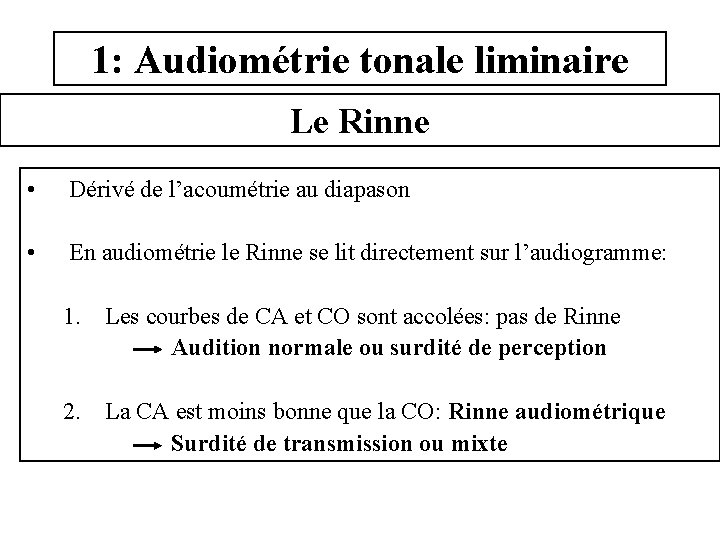

1: Audiométrie tonale liminaire Le Rinne • Dérivé de l’acoumétrie au diapason • En audiométrie le Rinne se lit directement sur l’audiogramme: 1. Les courbes de CA et CO sont accolées: pas de Rinne Audition normale ou surdité de perception 2. La CA est moins bonne que la CO: Rinne audiométrique Surdité de transmission ou mixte

1: Audiométrie tonale liminaire Test de Weber • Généralement pratiqué entre la recherche en CA et en CO • Vibrateur positionné au milieu du front • On recherche la latéralisation de 250 à 4000 Hz 250 500 1000 2000 = = 4000 • Surdité de transmission: latéralisation du côté sourd • Surdité de perception: latéralisation du meilleur côté

1: Audiométrie tonale liminaire Le problème de l’assourdissement a) Pourquoi assourdir ? Éliminer l’oreille opposée à celle que l’on teste pour éviter une courbe fantôme due au transfert transcrânien. En CA: déperdition de 55 à 60 d. B due au passage Air – Os – Liquide. En CO: stimulation des deux cochlées presque sans différence.

Transfert transcrânien CA: – 55 à -60 d. B CA CO: 0 d. B CO

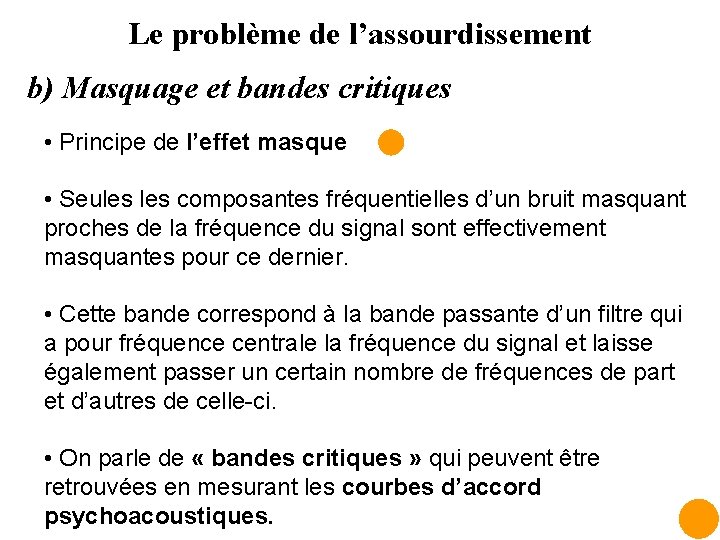

Le problème de l’assourdissement b) Masquage et bandes critiques • Principe de l’effet masque • Seules composantes fréquentielles d’un bruit masquant proches de la fréquence du signal sont effectivement masquantes pour ce dernier. • Cette bande correspond à la bande passante d’un filtre qui a pour fréquence centrale la fréquence du signal et laisse également passer un certain nombre de fréquences de part et d’autres de celle-ci. • On parle de « bandes critiques » qui peuvent être retrouvées en mesurant les courbes d’accord psychoacoustiques.

Schéma du phénomène de masquage temporel • Masquage simultané • Masquage de postériorité (son masqué avant signal masquant) • Masquage de précédence (son masqué après signal masquant) MASQUAGE SIMULTANE

Courbes d’accord: 250, 500, 1 k, 2 k, 4 k, 8 k Hz Masque Signal Seuil d’audition

CAP pour un son pur de 1 k. Hz à 5 d. B SPL 800 Hz 1000 Hz

Largeur des bandes critiques Bande Critique Fréquence (Hz) Basse Haute Largeur 0 0 100 1 100 2 200 3 Fréquence (Hz) Bande Critique Basse Haute Largeur 13 2000 2320 100 14 2320 2700 380 300 15 2700 3150 450 300 400 16 3150 3700 550 4 400 510 17 3700 4400 700 5 510 630 120 18 4400 5300 900 6 630 770 140 19 5300 6400 1100 7 770 920 150 20 6400 7700 1300 8 920 1080 160 21 7700 9500 1800 9 1080 1270 190 22 9500 12000 2500 10 1270 1480 210 23 12000 15500 3500 11 1480 1720 24 15500 22050 6550 12 1720 2000 280

1: Audiométrie tonale liminaire Le problème de l’assourdissement c) Avec quoi assourdir ? On utilisera le principe de l’effet masque avec: Bruit en bande étroite (Narrow Band): = bande de bruit centrée sur la fréquence à assourdir. Bruit blanc (Wide Noise): = bruit comportant toutes les fréquences du spectre sonore à intensité égale.

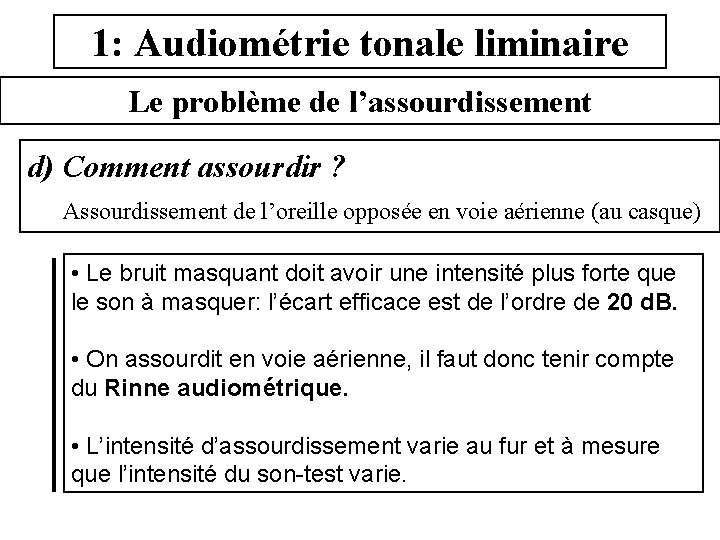

1: Audiométrie tonale liminaire Le problème de l’assourdissement d) Comment assourdir ? Assourdissement de l’oreille opposée en voie aérienne (au casque) • Le bruit masquant doit avoir une intensité plus forte que le son à masquer: l’écart efficace est de l’ordre de 20 d. B. • On assourdit en voie aérienne, il faut donc tenir compte du Rinne audiométrique. • L’intensité d’assourdissement varie au fur et à mesure que l’intensité du son-test varie.

Valeur d’assourdissement La valeur d’assourdissement (Iass) n’est pas constante mais dépendante de plusieurs facteurs variables: • L’intensité testée: Itest • L’atténuation du transfert transcrânien: TT • La valeur du Rinne audiométrique: R Iass = Itest – TT + R + ass Le d’assourdissement est fixé à 20 d. B

125 Weber 250 500 I ass 1 k 2 k 250 500 1000 2000 3000 4000 6000 8000 20 10 0 -10 -20 -30 -40 -50 -60 -70 -80 -90 -100 -110 -120 VA Gche 4 k CO Gche avec assourdissement CO Gche sans assourdissement = Itest – TT + R + ass Exemple: à 2000 Hz, pour une intensité testée de 70 d. B en aérienne: I ass = 70 – 55 + 20 = 40 d. B Exemple: à 500 Hz, pour une intensité testée de 45 d. B en osseuse: I ass = 45 – 0 + 5 + 20 = 70 d. B

2: Audiométrie tonale supraliminaire Etude des distorsions du champ auditif résiduel. Fréquence

Distorsion de la sensation de hauteur Diplacousie: appréciation fausse de la hauteur des sons TESTS • Test d’égalisation de la sensation de hauteur (rarement possible) • Mesures de sélectivité fréquentielle: Courbes d’Accord Psychoacoustiques • Recherche de Zones Inertes Cochléaires: TEN-TEST

Courbes d’Accord Psychoacoustiques (Illustrations suivantes d’après Mac Adams, Smith, Maillot & Frachet, IPSEN 1997)

CAP Oreille Normale

CAP Oreille Patho. d’oreille moyenne

CAP Oreille Patho. Cochléaire

TEN-TEST (Brian MOORE) Recherche de Zones Inertes Cochléaires

TEN-TEST (Brian MOORE) Recherche de Zones Inertes Cochléaires • CCI non fonctionnelles sur une zone de la cochlée > Pas de transduction de la membrane basilaire dans cette zone ou neurones manquants/inopérants • Conséquence: Mauvaise transmission des informations dans le nerf auditif, d’où intelligibilité perturbée. • Pour toutes les fréquences de la zone morte, l’audiogramme donne une fausse sensation sonore par vibration dans une zone voisine. • TEST: Mesure du seuil permettant de détecter un son pur sur un bruit égalisateur. (Threshold Equalizing Noise).

2: Audiométrie tonale supraliminaire Etude des distorsions du champ auditif résiduel. Intensité Fréquence

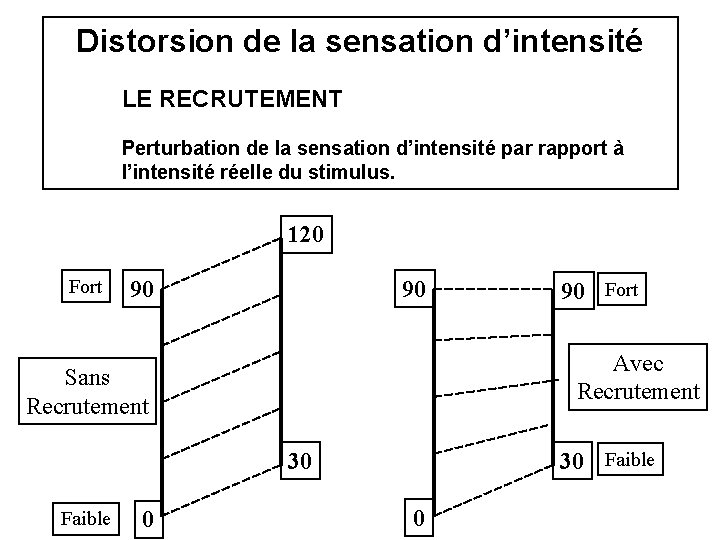

Distorsion de la sensation d’intensité LE RECRUTEMENT Perturbation de la sensation d’intensité par rapport à l’intensité réelle du stimulus. 120 Fort 90 90 Avec Recrutement Sans Recrutement 30 Faible 0 90 Fort 0

TESTS • Si Surdité unilatérale: Test de FOWLER • S. I Test • Tone Decay Test: Adaptation pathologique de Sonie • Etude du Réflexe Stapédien (cf. Impédancemétrie) • Epreuves vocales (cf. Audiométrie vocale)

TEST DE FOWLER L’écart des seuils en CA doit être compris entre 25 et 60 d. B 100 Test basé sur l’égalisation de la sensation d’intensité Exemple à 1000 Hz OD normale (10 d. B) OG sourde (40 d. B) Pas de recrutement Recrutement 90 OD 80 70 60 50 40 30 20 10 0 OG 0 10 20 30 40 50 60 70 80 90 100

S. I. TEST (Jerger) Nécessite un audiomètre équipé. Principe: • Un son pur à 20 d. B au dessus du seuil est envoyé dans une oreille. • Toutes les 5 secondes, une modulation de 1 d. B est envoyée pendant 2/10 s. • On compte le nombre de modulations perçues sur 20 envoyées. Résultats: < 20% : Test négatif 20% à 60% : Test indéterminé > 60% : Test positif, Recrutement probable

2: Audiométrie tonale supraliminaire Etude des distorsions du champ auditif résiduel. Intensité Temps Fréquence

Perturbations temporelles Mise en évidence d’une fatigabilité pathologique Tone Decay Test = Mesure de détérioration du seuil tonal • On envoie un son continu au seuil pour une fréquence donnée et on chronomètre le temps au bout duquel le patient cesse de l’entendre. • Si > 60 s: pas de fatigabilité pathologique. • Sinon, on recommence en augmentant l’intensité de 5 d. B etc. • Au-delà de 20 d. B de détérioration, l’atteinte est généralement rétrocochléaire. • Phénomène de Relapse

Perturbations temporelles Discrimination temporelle Gap Test = Détection d’un intervalle de silence bref • On utilise un bruit blanc filtré • Deux bruits de 600 ms sont générés au casque ou en champ libre avec un intervalle de 400 ms • L’un des deux bruits est interrompu par un silence réglable de 1 à 100 ms • La valeur moyenne normale du GAP au casque est d’environ 11 ms Tone Burst Test

L’audiométrie tonale supraliminaire permet d’affiner l’étude de l’état auditif du patient en précisant la qualité de l’audition résiduelle et l’existence de distorsions éventuelles.
