Etude exprimentale dun systme physique Mesure simple Mesure

Etude expérimentale d’un système physique

Mesure simple

Mesure plus précise Carte d’acquisition

La chaîne de mesure système physique capteur amplificateur + filtre convertisseur analogique numérique analyse, traitement information

Microphone • Loi de Lenz : Schéma du microphone dynamique 1 - Onde sonore 2 - Membrane 3 - Bobine mobile 4 - aimant 5 - Signal électrique • Loi de Lenz : • Tension proportionnelle à la variation du flux Capteur linéaire

photon Photodiode a) Capteur qui peut être linéaire si il est bien utilisé b) Sextant, Optique expérimentale, Hermann

Propriétés des capteurs Le capteur généralement convertit le signal physique en signal électrique (V, I, Q, Z) Caractéristiques principales : §linéarité : entre entrée et sortie §intervalle de fonctionnement : valeurs mesurables min et max § précision : plus petite variation mesurable § temps de réponse : rapidité de la réponse, retard

Temps de réponse de capteurs optiques On éclaire les détecteurs avec une diode électroluminescente alimentée avec un signal carré photodiode photorésistance

Filtres passe-bas passif actif

Quantification

Echantillonnage Échantillonneur bloqueur

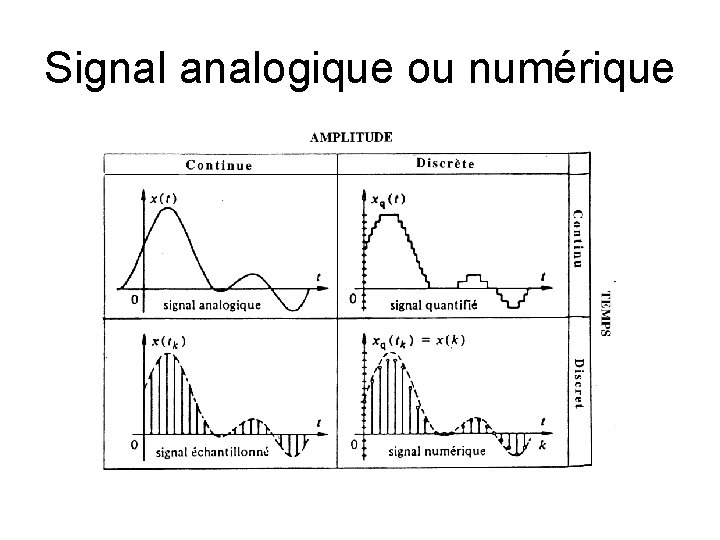

Signal analogique ou numérique

Diagramme fonctionnel de la chaîne de mesure des capteurs magnétiques de THEMIS

Signal bruité

Bruit numérique

Diagramme de Bode
