RASTRIRANJE 7. vaja

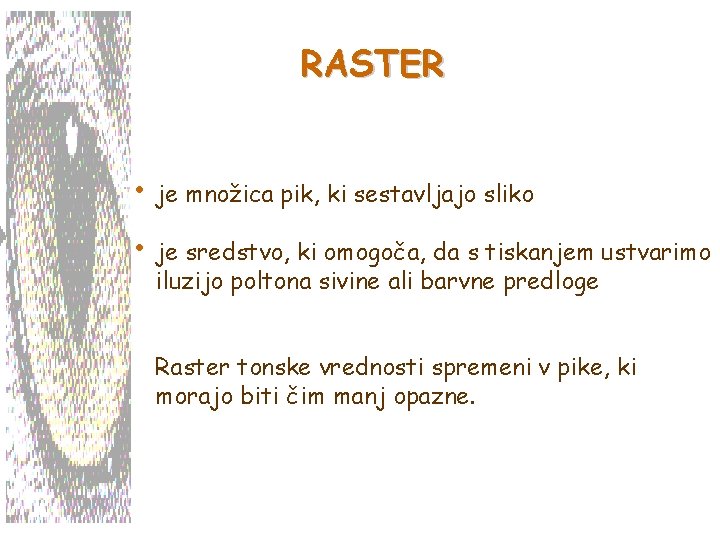

RASTER • je množica pik, ki sestavljajo sliko • je sredstvo, ki omogoča, da s tiskanjem ustvarimo iluzijo poltona sivine ali barvne predloge Raster tonske vrednosti spremeni v pike, ki morajo biti čim manj opazne.

VRSTE RASTRA • amplitudno moduliran – AM ali klasični, konvencionalni • frekvenčno moduliran – FM ali stohastično moduliran raster § § Frekvenčno rastriranje – konstantna amplituda, Amplitudno rastriranje – konstantna frekvenca

AMPLITUDNO RASTRIRANJE (konvencionalno ali klasično) • pike so enakomerno razporejene v linijah, • medsrediščna razdalja pik je enaka, • razlikujejo pa se po velikosti. • velikost in frekvenca pik določata polton. Različne oblike rastrskih točk:

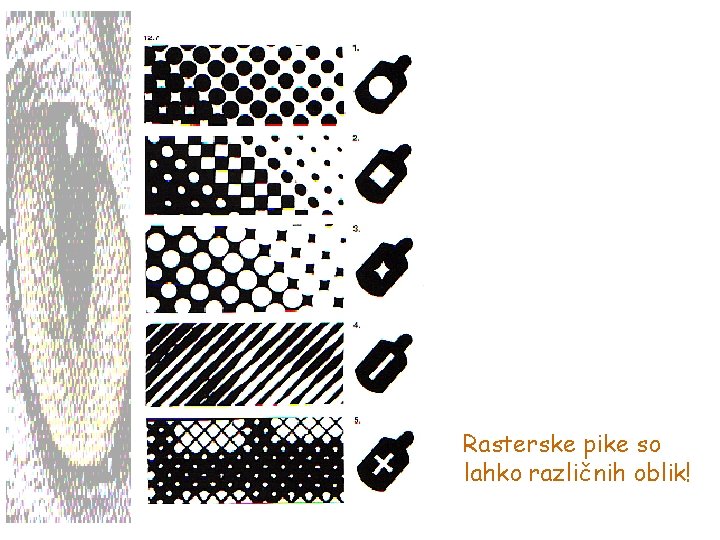

Rasterske pike so lahko različnih oblik!

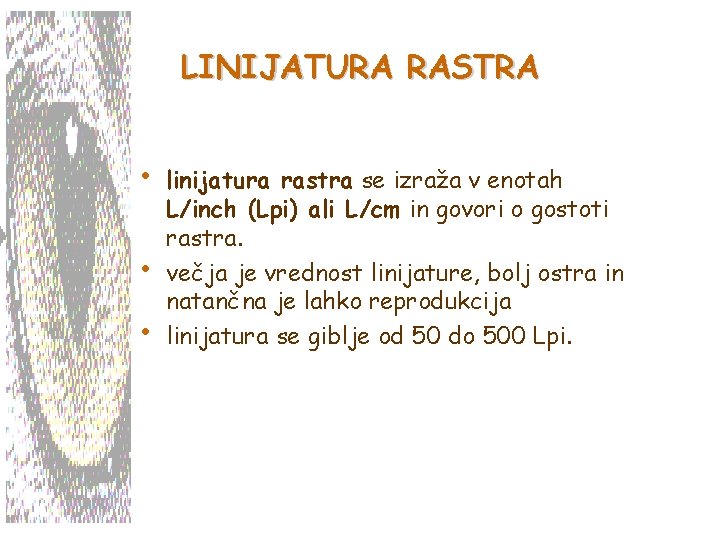

LINIJATURA RASTRA • • • linijatura rastra se izraža v enotah L/inch (Lpi) ali L/cm in govori o gostoti rastra. večja je vrednost linijature, bolj ostra in natančna je lahko reprodukcija linijatura se giblje od 50 do 500 Lpi.

LINIJATURA RASTRA Tehnika tiska / papir Tipična linijatura (LPI) sitotisk 35 – 65 laserski tiskalnik (mat laserski papir} 50 – 90 laserski tiskalnik (premazni papir) 75 – 110 ofsetni tisk (časopisni papir) 60 – 85 ofsetni tisk (nepremazni papir) 85 – 133 ofsetni tisk (premazni papr} 120 – 150+ visoko kakovostni ofsetni ali globoki tisk (npr. kakovostne revije, umetniške reprodukcije, . . . ) 150 – 300

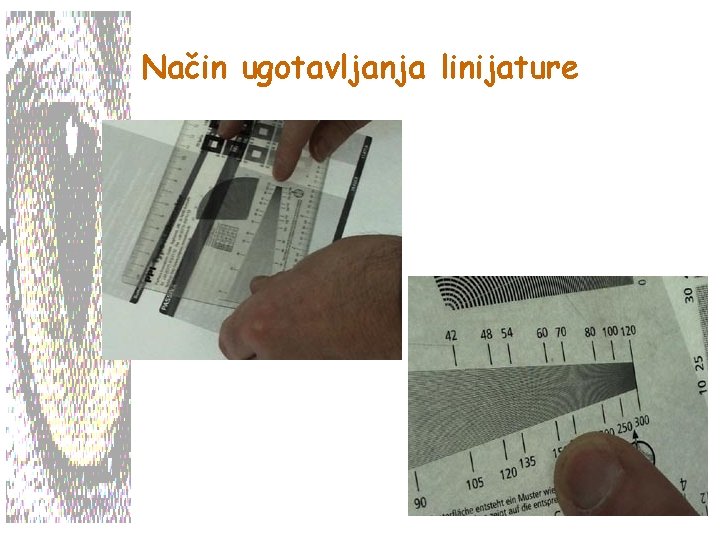

Način ugotavljanja linijature

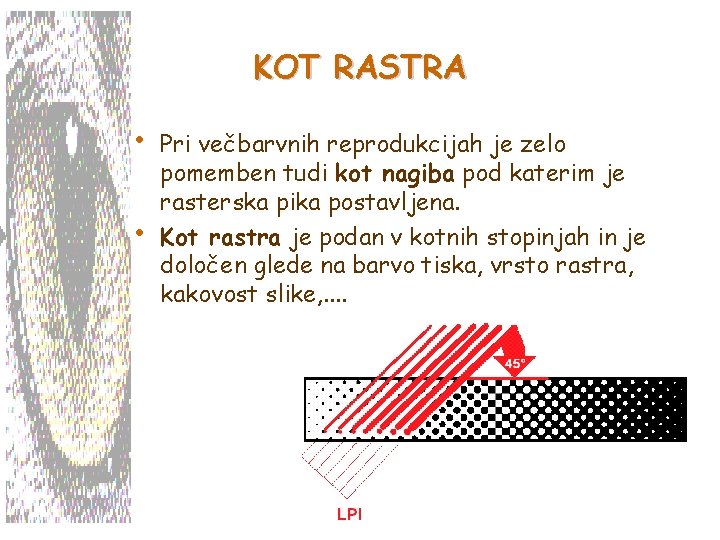

KOT RASTRA • • Pri večbarvnih reprodukcijah je zelo pomemben tudi kot nagiba pod katerim je rasterska pika postavljena. Kot rastra je podan v kotnih stopinjah in je določen glede na barvo tiska, vrsto rastra, kakovost slike, . .

KOT RASTRA • • • pri klasičnem 4 barvnem rastriranju se odtenki tiskajo eden čez drugega, zato je natančno postavljanje pik ključnega pomena v kolikor tega ni pride do moire efekta pravilna postavitev rastrov različnih barv povzroči nastanek rozet

KOT RASTRA • moire efektu, ki lahko nastane med rastrskimi vrstami, se lahko izognemo z različnimi koti rastra za vsak posamezni barvni izvleček • rišoče barve (C, M, K) morajo ležati vsaksebi najmanj 30° - moire efekt med rastrskimi enakostmi bo za človeško oko reduciran na minimum. • rumena barva ni rišoča in jo lahko tiskamo z odmikom 15°

Tvorba rozete v rastriranem večbarvnem tisku • Različni koti rastriranih barvnih izvlečkov in formirane rozete • Rozete različnih struktur, ki se pojavijo kot posebni moiré efekt (vsi barvni izvlečki so natisnjeni z isto barvo)

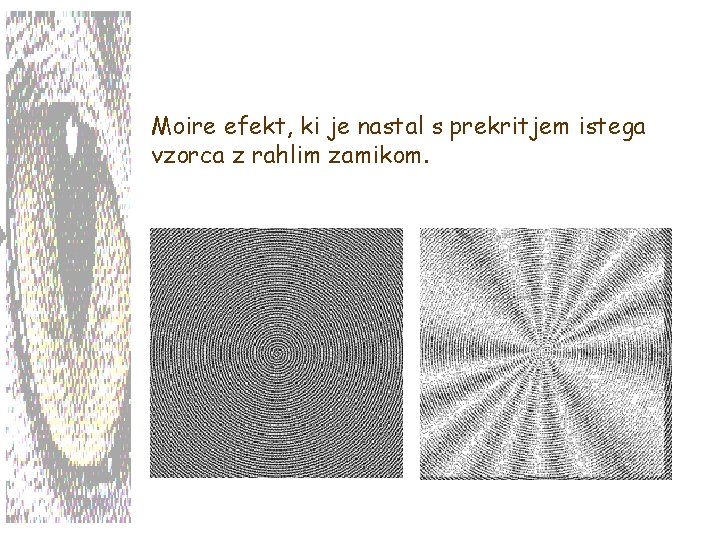

Moire efekt, ki je nastal s prekritjem istega vzorca z rahlim zamikom.

Pojav interference (Moiré) zaradi prekrivanja dveh zaporednih struktur s podobnima kotoma rastra

FREKVENČNO RASTRIRANJE (stohastično) • • • velikost rastrskih pik je enaka (definirana je glede na zmogljivosti tiska in tiskovnega substrata), spreminja se razpored in gostota (frekvenca) rastrskih pik, učinek poltona dosežemo z naključnim postavljanjem pik (ni pojma linij (line screen), ki opisuje razdaljo med točkami v klasičnem tiskanju tonov).

AM FM

STRUKTURA DIGITALNEGA RASTRA • • 12, 5 % rastrska tonska vrednost z AM in FM rastrom (resolucija 1200 dpi) 25, 0 % RTV reproducirana z različnimi algoritmi FM rastra (podani so podatki o proizvajalcu in izdelku ter premer posamezne pike)

PREDNOSTI IN POMANJKLJIVOSTI AMPLITUDNEGA IN FREKVENČNEGA RASTRA

AMPLITUDNI RASTER Prednosti AM rastra: • enostavno za tiskanje, • večje pike dajejo več barve, • zadnjih 70 let najbolj uporabna metoda Pomanjkljivosti AM rastra: • dot gain (velikost pike) - pri tiskanju se velikost pike razlikuje od podane pike z negativa, zato lahko pride do razlike med zamišljeno in dobljeno sliko, • težko dosežemo visoko resolucijo, • lomljenje linij v štirih barvah, • moire efekt

FREKVENČNI RASTER Prednosti FM rastra: • več detajlov, • ni moire-a, • boljše podajanje tonov, lepši prehodi, • manj izrazito barvno neskladje, • priporočljiv za tisk na neidealne materiale (nepremazani, hrapavi), • nižje ločljivosti skenerja (s FM rastrom dobimo boljše slike, bolj natančne in izrazitejše robove - skeniranje je možno opraviti pri nižji resoluciji - zmanjša se čas obdelave), • krajši čas tiskanja (ni natančnega postavljanja pik), • stroškovni vidik (prihranek pri barvi 10 do 20 %).

FREKVENČNI RASTER Pomanjkljivosti FM rastra: • čisto delovno okolje (velikost pik je zelo majhna, zato prašno okolje lahko zelo vpliva na tiskanje), • težave pri korekturi (zaradi majhne velikosti pik).

Prostorske gradacije tonske vrednosti Amplitudna modulacija Linijatura Frekvenčna modulacija

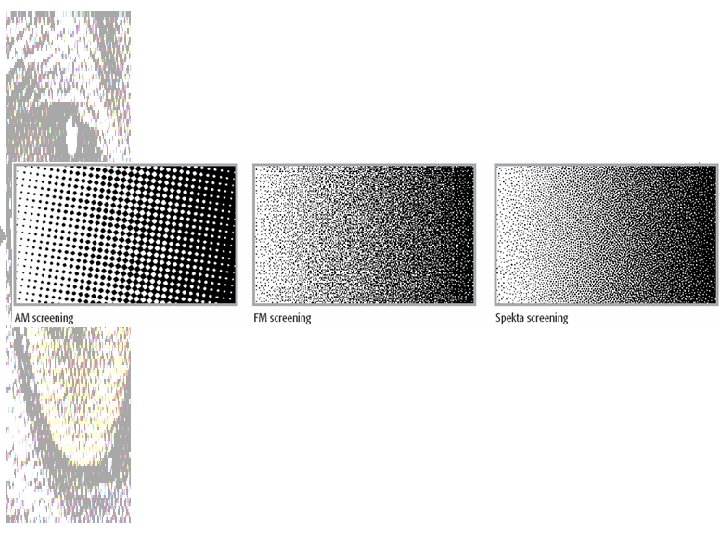

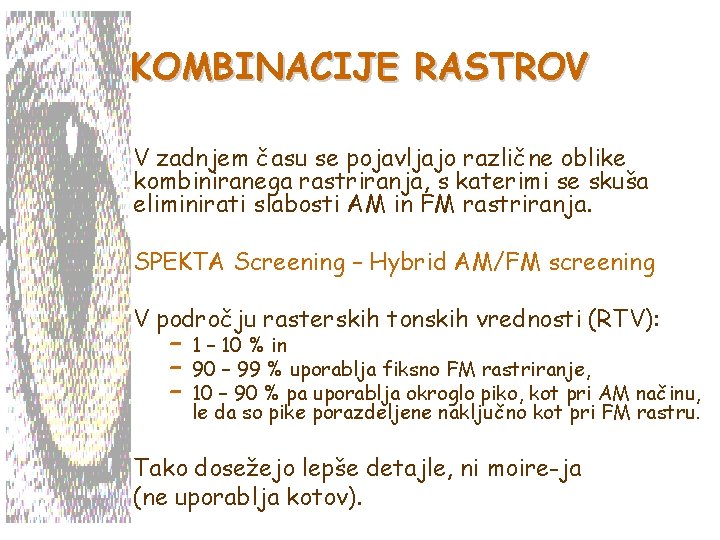

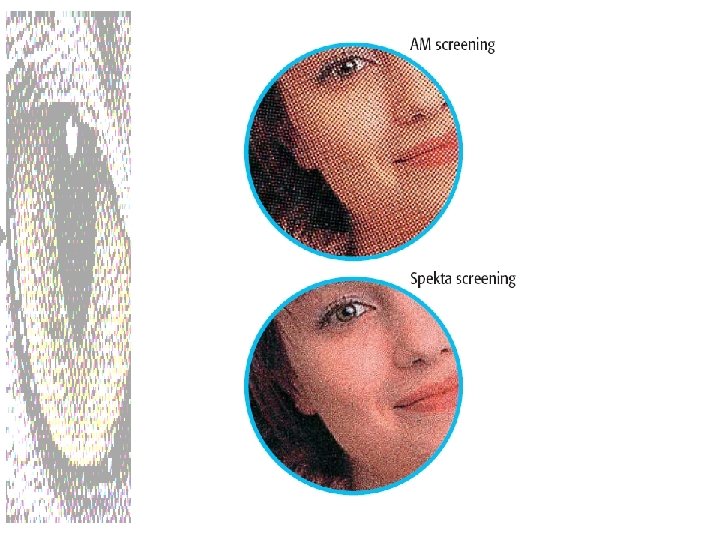

KOMBINACIJE RASTROV V zadnjem času se pojavljajo različne oblike kombiniranega rastriranja, s katerimi se skuša eliminirati slabosti AM in FM rastriranja. SPEKTA Screening – Hybrid AM/FM screening V področju rasterskih tonskih vrednosti (RTV): – – – 10 % in 90 – 99 % uporablja fiksno FM rastriranje, 10 – 90 % pa uporablja okroglo piko, kot pri AM načinu, le da so pike porazdeljene naključno kot pri FM rastru. Tako dosežejo lepše detajle, ni moire-ja (ne uporablja kotov).

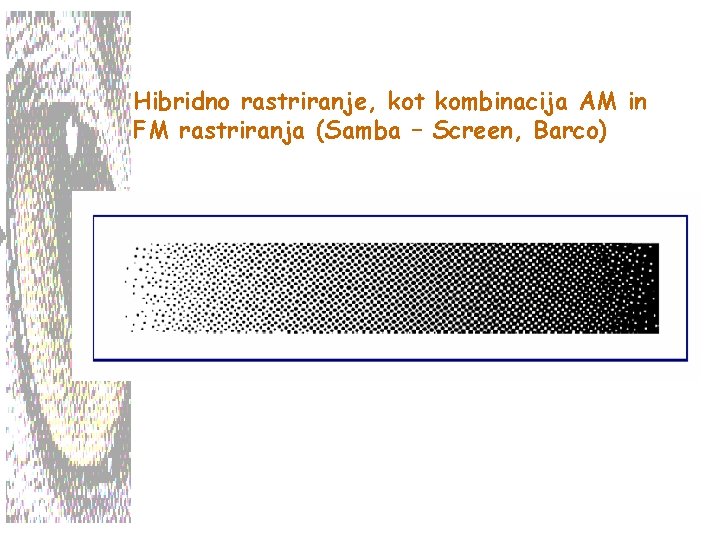

Hibridno rastriranje, kot kombinacija AM in FM rastriranja (Samba – Screen, Barco)

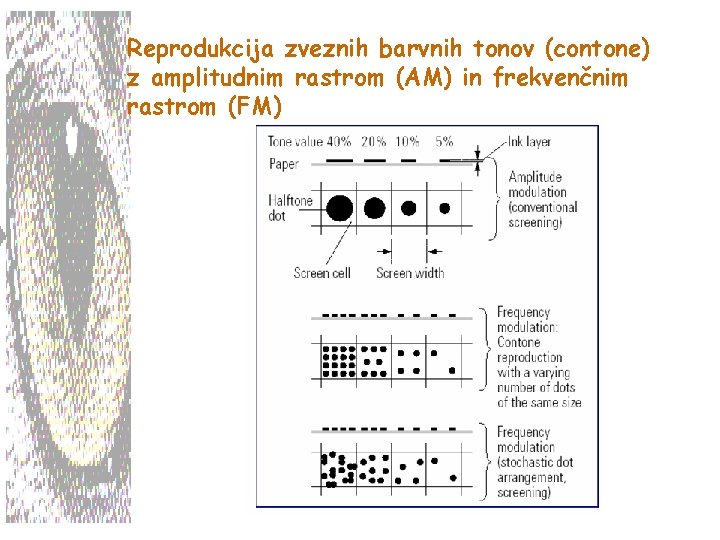

Reprodukcija zveznih barvnih tonov (contone) z amplitudnim rastrom (AM) in frekvenčnim rastrom (FM)

Struktura digitalnih rastrskih pik a) Reprodukcija analogne pike s slike z digitalno tehnologijo z različno rasolucijo (DPI) b) Raprodukcija rastrske tonske gradacije

Struktura rastrskih pik za reprodukcijo tonskih vrednosti

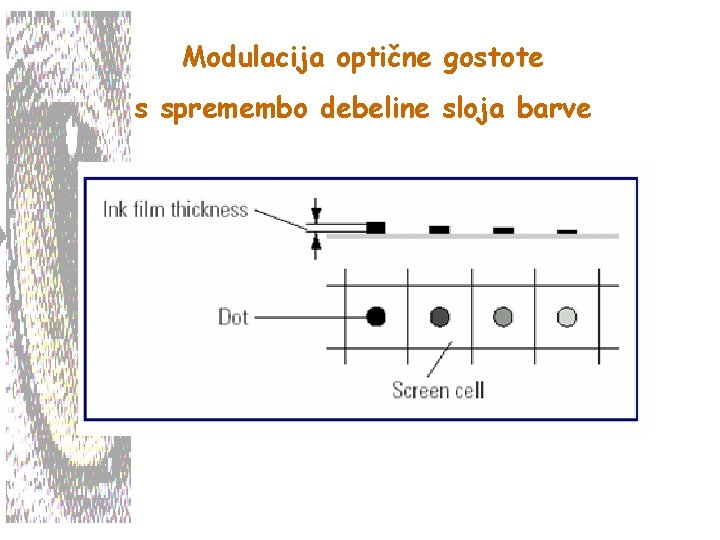

Modulacija optične gostote s spremembo debeline sloja barve

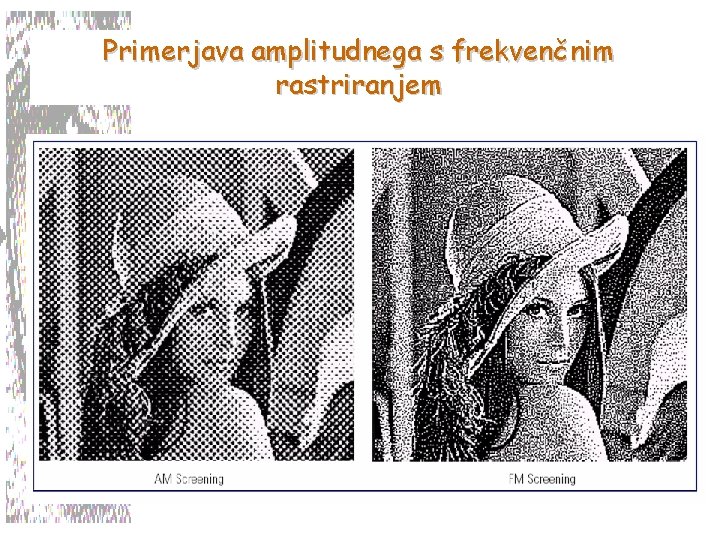

Primerjava amplitudnega s frekvenčnim rastriranjem

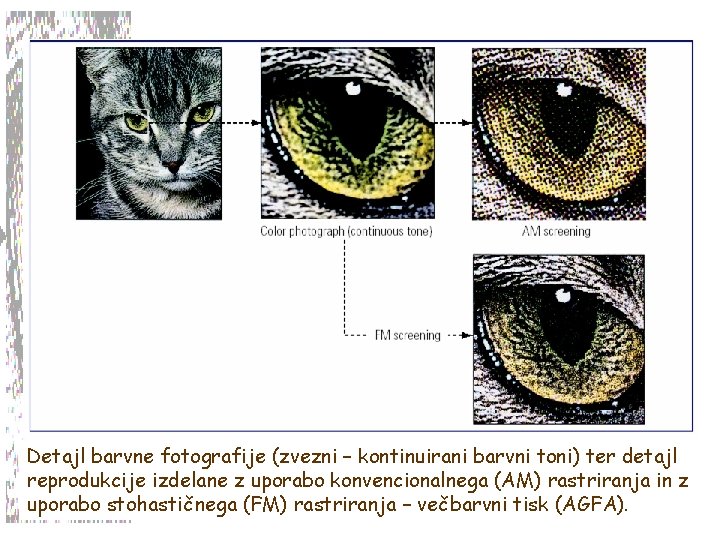

Detajl barvne fotografije (zvezni – kontinuirani barvni toni) ter detajl reprodukcije izdelane z uporabo konvencionalnega (AM) rastriranja in z uporabo stohastičnega (FM) rastriranja – večbarvni tisk (AGFA).
