Primeira lei da TERMODIN MICA Exerccio 5 isomtrica
- Slides: 37
Primeira lei da TERMODIN MICA
Exercício 5 isométrica Qv = ΔUv ( =0) Qp = p + ΔUp isobárica
MÁQUINAS TÉRMICAS Dispositivos (máquinas, aparelhos, sistemas, motores, etc. ) que transformam energia térmica em energia mecânica
Máquinas Térmicas “Trabalham” em ciclos.
Máquinas Térmicas “Trabalham” em ciclos.

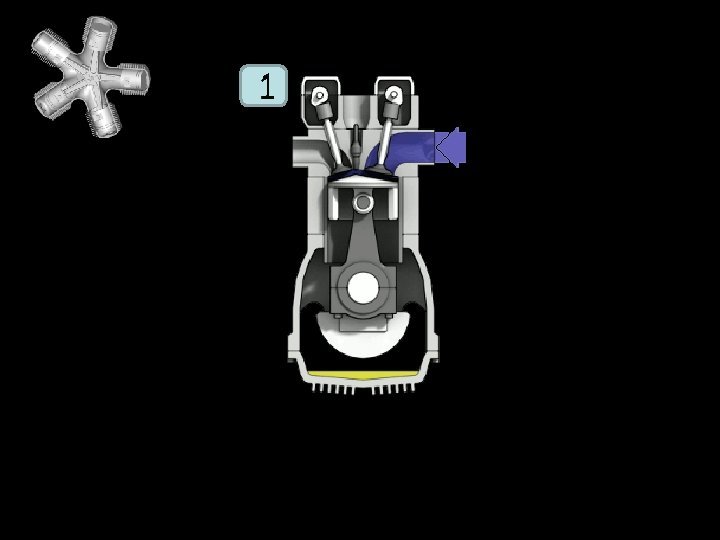

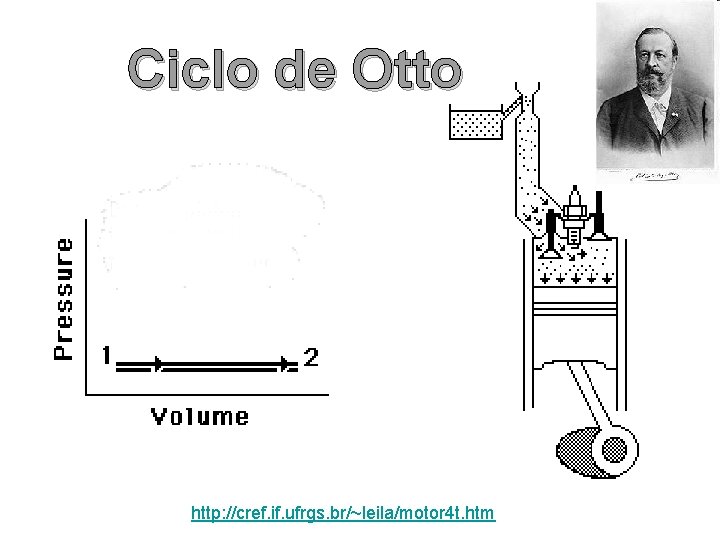

Ciclo de Otto http: //cref. if. ufrgs. br/~leila/motor 4 t. htm
Ciclo Diesel http: //www. if. ufrgs. br/~lang/Textos/maqterm. pdf
MÁQUINAS TÉRMICAS Precisam de duas fontes a temperaturas diferentes
De onde a máquina retira calor (Qquente) Fonte quente Para onde a máquina rejeita calor (Qfria) Fonte fria Ciclo Trabalho
MÁQUINAS q TÉRMICAS q ΔT f f

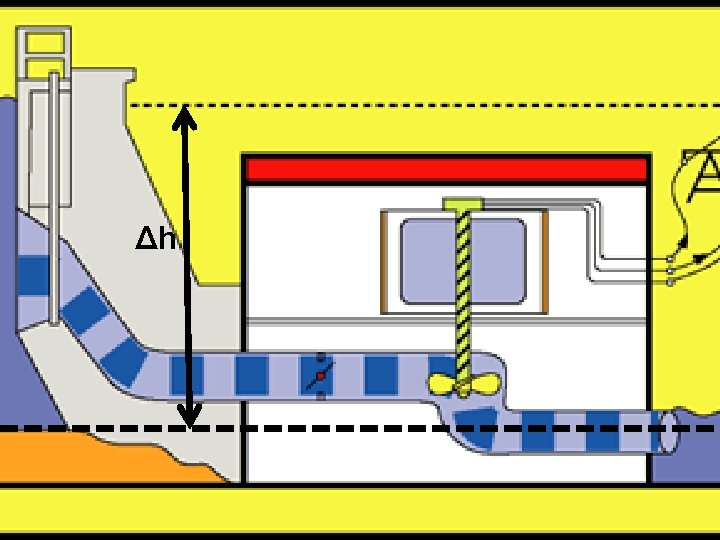

MÁQUINAS GRAVITACIONAIS Eg (H) > Eg (h) Fonte “alta” (H) Máquina TRABALHO Fonte “baixa” (h) = Eg(H) – Eg(h) H>h
MÁQUINAS TÉRMICAS Fonte Quente (Tq ) Máquina Fonte Fria (Tf) TRABALHO Qq > Qf = Qq – Qf Tq > Tf
RENDIMENTO ( ) Fonte Quente (Tq ) Máquina TRABALHO Fonte Fria (Tf )

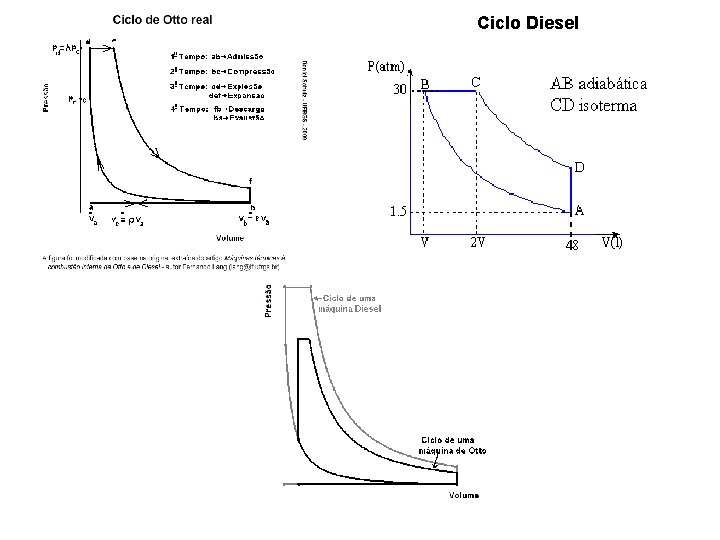

Ciclo Diesel

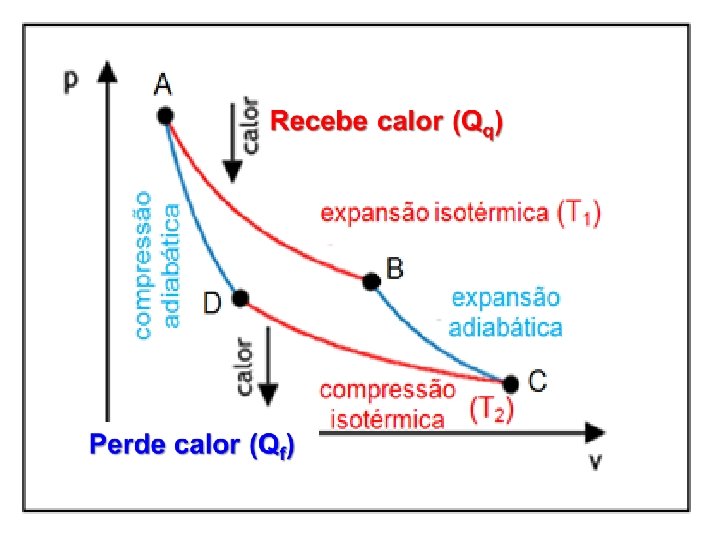

http: //www. ba. infn. it/~fisi 2005/animazioni/simulazione 060. html http: //galileo. phys. virginia. edu/classes/109 N/more_stuff/flashlets/carnot. htm Recebe calor (Qq) Perde calor (Qf)

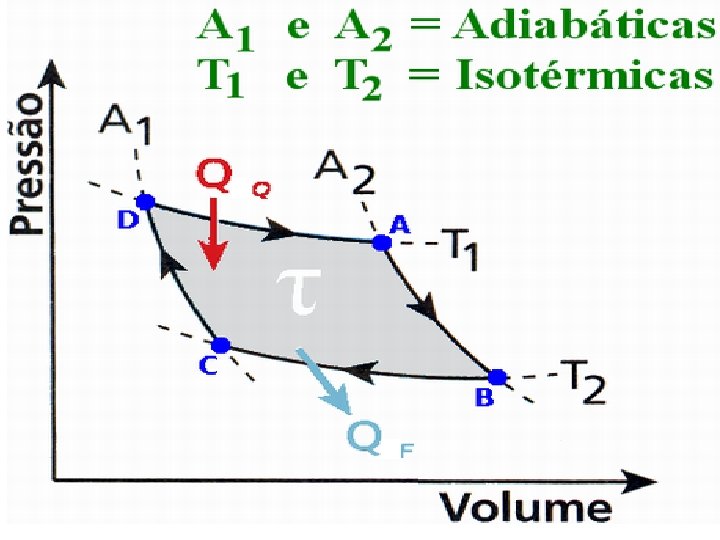

Rendimento num ciclo de Carnot
a 2 Lei da Termodinâmica Sistema termicamente isolado 1 a Lei da Termodinâmica PRINCÍPIO DA CONSERVAÇÃO DA ENERGIA A energia total do Universo permanece constante. 2 a Lei da Termodinâmica A disponibilidade de energia para realização de trabalho diminui após cada transformação
Segunda Lei Termodinâmica É impossível existir transferência espontânea de calor de uma fonte fria para outra quente. Formulação de Clausius É impossível construir uma máquina térmica com eficiência 100%. Formulação de Kelvin-Planck Jonny
2 a lei da Termodinâmica Ambas são afirmações negativas. Não podem ser demonstradas. Baseiam-se em evidências experimentais. A 2 a Lei enuncia a impossibilidade de construção de moto perpétuo.
EXISTEM PROCESSOS IRREVERSÍVEIS TEMPO
FÍSICA - 2º ano do Ensino Médio Segunda lei da termodinâmica Existem fenômenos cujos eventos acontecem numa ordem direta ou inversa, não nos permitindo saber aquele que aconteceu antes ou depois. . . Tais fenômenos são denominados REVERSÍVEIS. Imagemhttp: //www. mundofisico. joinville. udesc. br/imagem. php? id. Imagem=942. 2 a Lei da Termodinâmica
FÍSICA - 2º ano do Ensino Médio Segunda lei da termodinâmica Porém, em geral, os fenômenos espontâneos ou naturais são irreversíveis. Na natureza só se observa uma sequência para o transcurso dos acontecimentos, como se houvesse uma orientação e um sentido que indica o sentido do transcorrer do tempo Imagem: Malene Thyssen / GNU Free Documentation License. Assim, em um fenômeno irreverversível, é possível distinguir entre o antes e o depois. Um copo com água gelada (10°C) colocado sobre a mesa, à temperatura ambiente (25°C), espontaneamente, sempre receberá calor do ambiente elevando sua temperatura, nunca o contrário. Como a Física busca entender e descrever a natureza através de leis, a irreversibilidade dos fenômenos naturais está expressa na Segunda Lei da Termodinâmica.
FÍSICA - 2º ano do Ensino Médio Segunda lei da termodinâmica Imagem: Emoscopes / GNU Free Documentation License. Os fenômenos naturais são irreversíveis porque o calor gerado por eles nunca pode ser inteiramente reaproveitado em outra forma de energia. Aplicando esta regra ao funcionamento das máquinas térmicas, temos que. . . Nenhuma máquina térmica operando em ciclos pode retirar calor de uma fonte e transformá-lo integralmente em trabalho. Então, numa máquina térmica, o calor retirado de uma fonte quente (Qq) será transformado, parte dele em trabalho ( ) e o restante rejeitado numa fonte fria (Qf). = Qq - Qf
a 2 Lei da Termodinâmica 1 a Lei da Termodinâmica PRINCÍPIO DA CONSERVAÇÃO DA ENERGIA A energia total do Universo permanece constante. 2 a Lei da Termodinâmica A disponibilidade de energia para realização de trabalho diminui após cada transformação
Segunda Lei Termodinâmica É impossível existir transferência espontânea de calor de uma fonte fria para outra quente. Formulação de Clausius É impossível construir uma máquina térmica com eficiência 100%. Formulação de Kelvin-Planck
2 a lei da Termodinâmica https: //www. youtube. com/watch? v=z. If 48 t R 6 k. D 8

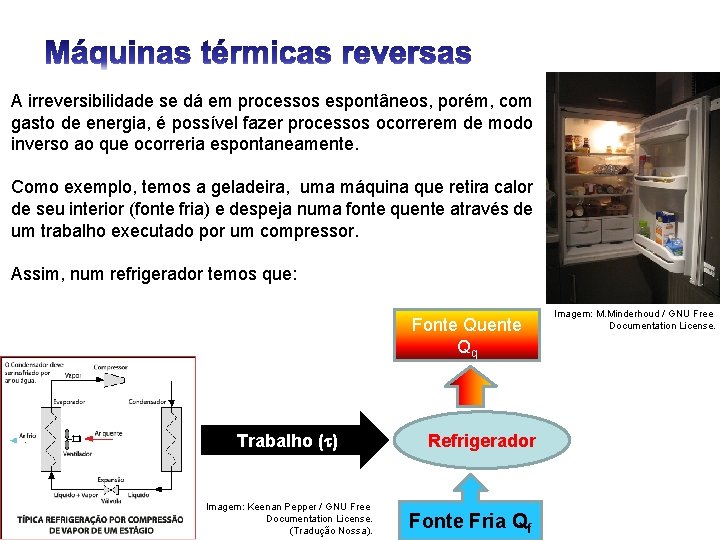

A irreversibilidade se dá em processos espontâneos, porém, com gasto de energia, é possível fazer processos ocorrerem de modo inverso ao que ocorreria espontaneamente. Como exemplo, temos a geladeira, uma máquina que retira calor de seu interior (fonte fria) e despeja numa fonte quente através de um trabalho executado por um compressor. Assim, num refrigerador temos que: Fonte Quente Qq Trabalho ( ) Imagem: Keenan Pepper / GNU Free Documentation License. (Tradução Nossa). Refrigerador Fonte Fria Qf Imagem: M. Minderhoud / GNU Free Documentation License.
RETIRA CALOR DO INTERIOR REFRIGERADOR MOTOR Máquina Térmica TROCA CALOR COM A ATMOSFERA

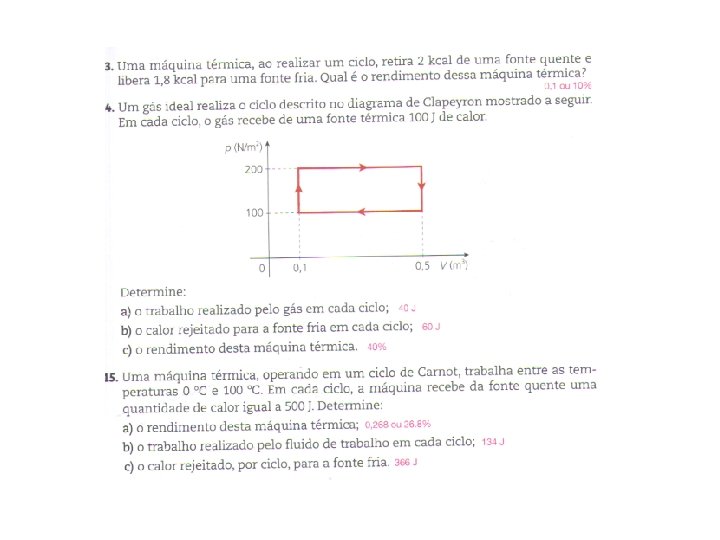

EFICIÊNCIA (e) Propostas 15, pg 217 Onde Q 2 => Quantidade de calor retirada da fonte fria. Q 1 => Quantidade de calor cedida à fonte quente.
Livro: Revisando o conteúdo (pg 340) 1, 2, 4 e 13 • Trazer livro
