REDRESOARE DE TENSIUNE • O importantă parte a aparaturii electronice este alimentată cu energie de curent continuu. • Această energie se obţine în majoritatea cazurilor de la reţeaua de curent alternativ.

Surse de tensiune continuă • transformator: separă aparatul de reţeaua de curent alternativ şi modifică valoarea tensiunii reţelei la valoarea necesară obţinerii tensiunii sursei • redresor: transformă tensiunea alternativă intr-o formă de undă având componenta continuă diferită de zero • filtru: atenuează variaţiile de tensiune furnizate de redresor • stabilizator: generează o tensiune cât mai apropiată de tensiunea continuă

Redresorul • este un circuit care transformă tensiunea alternativă într-o tensiune pulsatorie. • Tensiunea de la ieşirea redresorului conţine în afara componentei continue şi componente alternative.

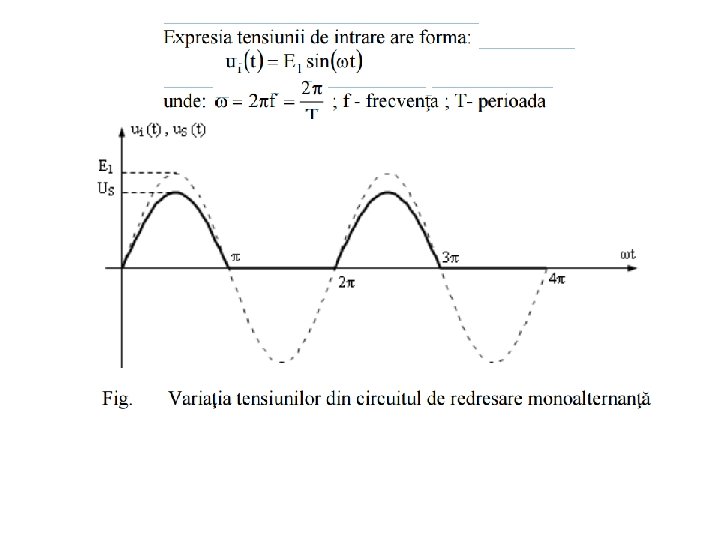

REDRESOARE FĂRĂ FILTRU Redresor monoalternanţă Prezenţa diodei redresoare D în circuit implică analiza funcţionării redresorului pentru două cazuri. • D 1 este deschisa în alternanţele pozitive şi blocată în alternanţele negative

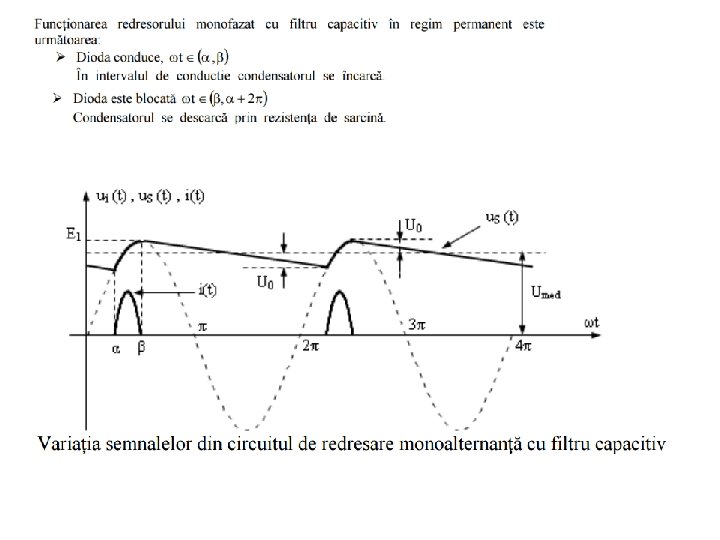

Redresorul monoalternanţă cu filtru capacitiv D i. S Tr r 1 r 2 u 1 u 2 N 1 Cf u. S Rs N 2 • Condensatorul înmagazineză energie în intervalul în care dioda conduce şi cedează energie sarcinii atunci când dioda este blocată. În aceste condiţii, timpul cât curentul trece prin sarcină creşte, iar ondulaţiile se reduc.

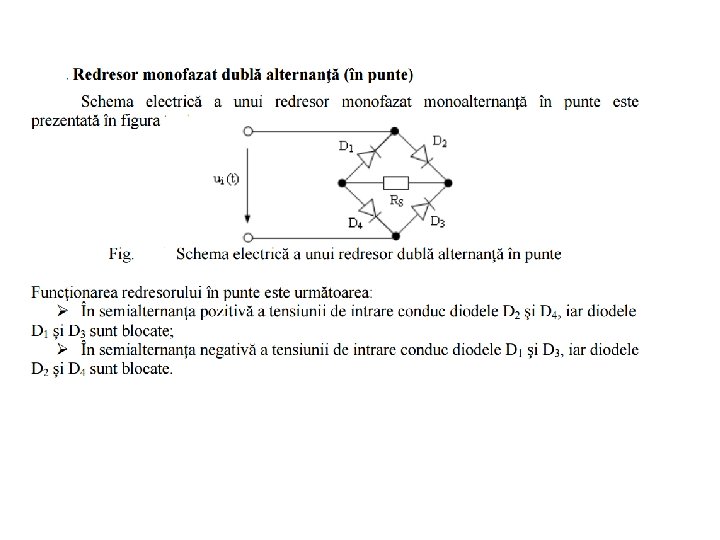

Redresor dublă alternanţă în punte • D 1 şi D 3 sunt deschise în alternanţele pozitive • D 2 şi D 4 sunt deschise în alternanţele negative

Redresor cu filtru • daca tensiunea furnizată de redresor este mai mare decât tensiunea pe condensator, acesta înmagazinează energie • daca tensiunea furnizată de redresor este mai mica decât tensiunea pe condensator, acesta debiteaza energie
