![MAGNITUDES FÍSICAS Magnitudes físicas escalares y vectoriales MAGNITUDES FÍSICAS. Magnitudes físicas escalares y vectoriales.](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-1.jpg)
MAGNITUDES FÍSICAS. Magnitudes físicas escalares y vectoriales.
![Magnitudes físicas por su naturaleza Escalares Vectoriales Magnitudes físicas por su naturaleza Escalares Vectoriales](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-2.jpg)
Magnitudes físicas por su naturaleza Escalares Vectoriales
![Magnitudes físicas Escalares Asociadas a propiedades que pueden ser caracterizadas a través de un Magnitudes físicas Escalares Asociadas a propiedades que pueden ser caracterizadas a través de un](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-3.jpg)
Magnitudes físicas Escalares Asociadas a propiedades que pueden ser caracterizadas a través de un número Vectoriales Asociadas a propiedades que se caracterizan no sólo por su módulo sino también por su dirección y su sentido
![Escalares Magnitudes físicas Masa densidad temperatura energía trabajo etc Vectoriales Velocidad fuerza cantidad de Escalares Magnitudes físicas Masa, densidad, temperatura, energía, trabajo, etc Vectoriales Velocidad, fuerza, cantidad de](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-4.jpg)
Escalares Magnitudes físicas Masa, densidad, temperatura, energía, trabajo, etc Vectoriales Velocidad, fuerza, cantidad de movimiento, aceleración, torque, etc.
![z Vectores A y y Ap x x Notación A Módulo A Dirección 0 z Vectores A y y Ap x x Notación A Módulo A Dirección >0](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-5.jpg)
z Vectores A y y Ap x x Notación A Módulo A Dirección >0
![Propiedades de Vectores Dados A y B si A B entonces A Propiedades de Vectores • Dados A y B, si A = B entonces A](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-6.jpg)
Propiedades de Vectores • Dados A y B, si A = B entonces A = B • Todo vector se puede desplazar paralelamente a si mismo
![Suma de Vectores A C B C A B R Ley del polígono Suma de Vectores A C B C A B R Ley del polígono](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-7.jpg)
Suma de Vectores A C B C A B R Ley del polígono
![El vector resultante es aquel que vector que va desde el origen del primer El vector resultante es aquel que vector que va desde el origen del primer](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-8.jpg)
El vector resultante es aquel que vector que va desde el origen del primer vector hasta el extremo del ultimo
![Entonces si se tiene los siguientes vectores El vector resultante de la suma de Entonces si se tiene los siguientes vectores El vector resultante de la suma de](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-9.jpg)
Entonces si se tiene los siguientes vectores El vector resultante de la suma de todos ellos será:
![](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-10.jpg)
![Propiedades de Vectores Opuesto Nulo Vector unitario A A 0 A Propiedades de Vectores Opuesto Nulo Vector unitario A -A 0 = A + (](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-11.jpg)
Propiedades de Vectores Opuesto Nulo Vector unitario A -A 0 = A + ( -A )
![Ley Conmutativa Propiedades de la suma de Vectores Ley Asociativa Diferencia A B R Ley Conmutativa Propiedades de la suma de Vectores Ley Asociativa Diferencia A B R](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-12.jpg)
Ley Conmutativa Propiedades de la suma de Vectores Ley Asociativa Diferencia A B R -B A
![Ley conmutativa Método paralelogramo B R A B A B R Ley conmutativa (Método paralelogramo) B R A = B + A B R =](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-13.jpg)
Ley conmutativa (Método paralelogramo) B R A = B + A B R = A A + B R Los vectores A y B pueden ser desplazados paralelamente para encontrar el vector suma = B + A ¿Como se explica esta regla? B
![Multiplicación de un vector por un escalar Dado dos vectores Se dicen que son Multiplicación de un vector por un escalar Dado dos vectores Se dicen que son](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-14.jpg)
Multiplicación de un vector por un escalar Dado dos vectores Se dicen que son paralelos si
![](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-15.jpg)
![Ejemplo 8 Hallar el vector resultante de la suma de los siguientes vectores A Ejemplo 8: Hallar el vector resultante de la suma de los siguientes vectores A](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-16.jpg)
Ejemplo 8: Hallar el vector resultante de la suma de los siguientes vectores A B C A B R = 2 C
![Vectores unitarios en el plano y x Vector unitario en la dirección del eje Vectores unitarios en el plano y x Vector unitario en la dirección del eje](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-17.jpg)
Vectores unitarios en el plano y x Vector unitario en la dirección del eje x+ Vector unitario en la dirección del eje y+
![Vectores unitarios en el espacio z x y Vectores unitarios en el espacio z x y](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-18.jpg)
Vectores unitarios en el espacio z x y
![z Representación de un vector Az A Ay y Ax x z Representación de un vector Az A Ay y Ax x](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-19.jpg)
z Representación de un vector Az A Ay y Ax x
![Observaciones Las componentes rectangulares de un vector dependen del sistema coordenado elegido La magnitud Observaciones: Las componentes rectangulares de un vector dependen del sistema coordenado elegido. La magnitud](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-20.jpg)
Observaciones: Las componentes rectangulares de un vector dependen del sistema coordenado elegido. La magnitud del vector no cambia. Permanece invariante en cualquier sistema coordenado
![Observamos que cuando los vectores están en la misma dirección podemos determinar fácilmente su Observamos que, cuando los vectores están en la misma dirección podemos determinar fácilmente su](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-21.jpg)
Observamos que, cuando los vectores están en la misma dirección podemos determinar fácilmente su magnitud ¿Que sucede si los vectores no están en la misma dirección ? , ¿ podremos determinar directamente su magnitud ?

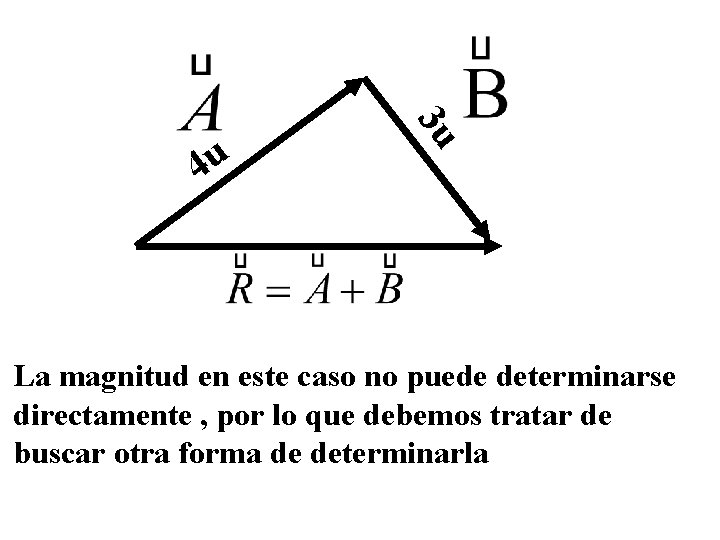

![3 u 4 u La magnitud en este caso no puede determinarse directamente 3 u 4 u La magnitud en este caso no puede determinarse directamente ,](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-22.jpg)
3 u 4 u La magnitud en este caso no puede determinarse directamente , por lo que debemos tratar de buscar otra forma de determinarla
![5 u 3 u 8 u u 10 4 u 6 u 5 u 3 u 8 u u 10 4 u 6 u](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-23.jpg)
5 u 3 u 8 u u 10 4 u 6 u
![3 u 8 u 4 u 6 u 3 u 8 u 4 u 6 u](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-24.jpg)
3 u 8 u 4 u 6 u
![10 u 5 u Por pitagoras podemos ahora determinar la magnitud del vector resultante 10 u 5 u Por pitagoras podemos ahora determinar la magnitud del vector resultante](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-25.jpg)
10 u 5 u Por pitagoras podemos ahora determinar la magnitud del vector resultante
![](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-26.jpg)
![15 u 5 u 15 u 5 u](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-27.jpg)
15 u 5 u

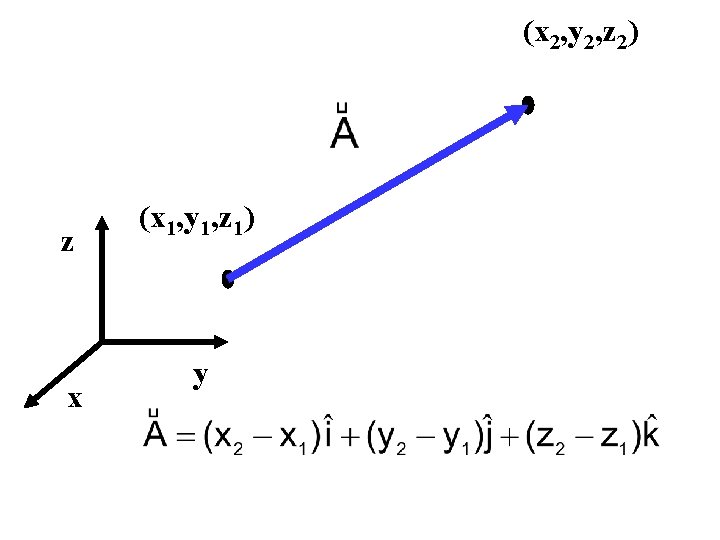

![x 2 y 2 z 2 z x x 1 y 1 z 1 (x 2, y 2, z 2) z x (x 1, y 1, z 1)](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-28.jpg)
(x 2, y 2, z 2) z x (x 1, y 1, z 1) y Dados los puntos indicados el vector que los une esta representado por
![x 2 y 2 z 2 z x x 1 y 1 z 1 (x 2, y 2, z 2) z x (x 1, y 1, z 1)](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-29.jpg)
(x 2, y 2, z 2) z x (x 1, y 1, z 1) y
![Producto escalar de dos vectores Proyección de A sobre B Proyección de B sobre Producto escalar de dos vectores Proyección de A sobre B Proyección de B sobre](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-30.jpg)
Producto escalar de dos vectores Proyección de A sobre B Proyección de B sobre A
![](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-31.jpg)
![Producto vectorial de dos vectores Producto vectorial de dos vectores](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-32.jpg)
Producto vectorial de dos vectores
![Demostrar Demostrar:](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-33.jpg)
Demostrar:
![Ejemplo 1 Determinese la suma de los siguientes vectores Ejemplo 1: Determinese la suma de los siguientes vectores:](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-34.jpg)
Ejemplo 1: Determinese la suma de los siguientes vectores:
![Ejemplo 2 Determine la suma de los vectores indicados z 5 m 10 m Ejemplo 2: Determine la suma de los vectores indicados z 5 m 10 m](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-35.jpg)
Ejemplo 2: Determine la suma de los vectores indicados z 5 m 10 m y 8 m x
![Ejemplo 9 Dados los vectores Determine a El producto escalar entre ellos bel Ejemplo 9 Dados los vectores: Determine : a) El producto escalar entre ellos. b)el](https://slidetodoc.com/presentation_image/5bce6ad52abe6eb34408fb31f6258211/image-36.jpg)
Ejemplo 9 Dados los vectores: Determine : a) El producto escalar entre ellos. b)el producto vectorial entre ambos e) el ángulo que forman entre sí. Tarea 9 c, 9 d y 10
